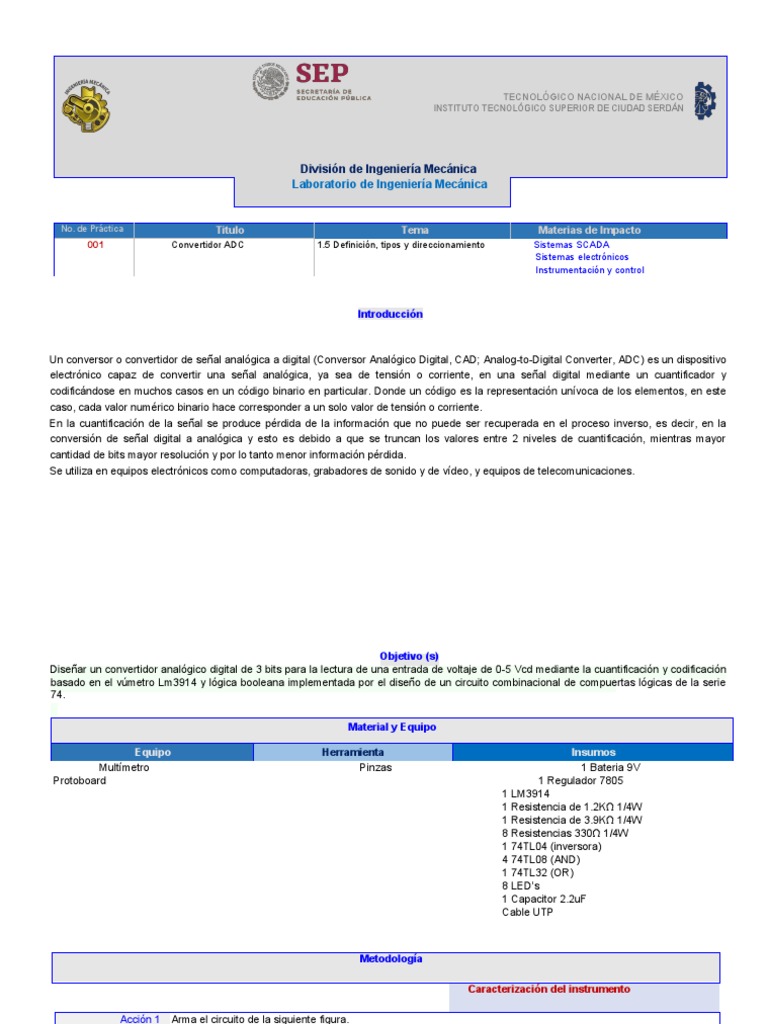

TECNOLÓGICO NACIONAL DE MÉXICO

INSTITUTO TECNOLÓGICO SUPERIOR DE CIUDAD SERDÁN

División de Ingeniería Mecánica

Laboratorio de Ingeniería Mecánica

No. de Práctica Titulo Tema Materias de Impacto

001 Convertidor ADC 1.5 Definición, tipos y direccionamiento Sistemas SCADA
Sistemas electrónicos
Instrumentación y control

Introducción

Un conversor o convertidor de señal analógica a digital (Conversor Analógico Digital, CAD; Analog-to-Digital Converter, ADC) es un dispositivo
electrónico capaz de convertir una señal analógica, ya sea de tensión o corriente, en una señal digital mediante un cuantificador y
codificándose en muchos casos en un código binario en particular. Donde un código es la representación unívoca de los elementos, en este
caso, cada valor numérico binario hace corresponder a un solo valor de tensión o corriente.
En la cuantificación de la señal se produce pérdida de la información que no puede ser recuperada en el proceso inverso, es decir, en la
conversión de señal digital a analógica y esto es debido a que se truncan los valores entre 2 niveles de cuantificación, mientras mayor
cantidad de bits mayor resolución y por lo tanto menor información pérdida.
Se utiliza en equipos electrónicos como computadoras, grabadores de sonido y de vídeo, y equipos de telecomunicaciones.
 Objetivo (s)
Diseñar un convertidor analógico digital de 3 bits para la lectura de una entrada de voltaje de 0-5 Vcd mediante la cuantificación y codificación
basado en el vúmetro Lm3914 y lógica booleana implementada por el diseño de un circuito combinacional de compuertas lógicas de la serie
74.

Material y Equipo

Equipo Herramienta Insumos

Multímetro Pinzas 1 Bateria 9V
Protoboard 1 Regulador 7805
1 LM3914
1 Resistencia de 1.2KΩ 1/4W
1 Resistencia de 3.9KΩ 1/4W
8 Resistencias 330Ω 1/4W
1 74TL04 (inversora)
4 74TL08 (AND)
1 74TL32 (OR)
8 LED’s
1 Capacitor 2.2uF
Cable UTP

Metodología

Caracterización del instrumento

Acción 1 Arma el circuito de la siguiente figura.

Acción 2 Una vez el codificador esté listo se toman las salidas de los LED’s como salidas de nuestra señal de voltaje y se
conectan las compuertas lógicas según nuestro circuito de lógica combinacional diseñado anteriormente.

Salida LM3914/15 Entrada del circuito

lógico
LED1 1V
LED2 2V
LED3 3V
LED4 4V
LED5 5V
Ilustración 1 Circuito Convertidor ADC

Análisis de resultados

En la práctica se pudo observar el comportamiento del vúmetro y de la relación en la conexión de las compuertas
lógicas, dentro de la práctica pudimos observar que la conexión del vúmetro tiene que ser en base a la hoja de
especificaciones, el trabajo del vúmetro era indicar con señales que iban conectados a LED´s, el vúmetro indicaba las
salidas de voltaje de 1, 2, 3, 4 y 5 voltios, el vúmetro se conectó de acuerdo a su hoja de especificaciones la cual nos
dice que debe de llevar un capacitor entre la entrada de alimentación y la tierra, el capacitor debe de ser de un valor de
2 2 micro faradios, también dice que los pines 2 y 4 deben estar a tierra y los pines 6 y 7 deben estar puenteados y
deben ir a una resistencia de 2.2 kilo Homs y una resistencia en serie de 3.5 kilo Homs, el pin 8 debe ir entre la
resistencia de 2.2 y la resistencia de 3.5 kilo Homs el pin 3 del vúmetro debe ir al capacitor y los pines 10, 12, 14, 16 y
18 deben ir a las entradas de las compuertas lógicas correspondientes. Los resultados arrojaron el encendido de las
luces en valores binarios desde1 a 5 V , como se pudo observar en la imagen el boom m estando los 5 leds prendidos quiere
indicar que el voltaje de salida es hasta 5 V y en la parte de las compuertas lógicas marca la combinación en binario del 5 el cuál
es 101.

Cuestionario
 Explica cuál es el funcionamiento del convertidor ADC
El convertidor Analógico-Digital se trata de un dispositivo capaz de convertir una señal continua ya sea de tensión o de
corriente en una señal discreta, cuyo fin es permitir a los componentes electrónicos, interpretar las señales recibidas y
mediante cuantificadores codificar esas señales normalmente en código binario.

 ¿Cuál es la importancia de convertir una señal analógica a digital?

La principal razón de convertir una señal analógica a una señal digital es que existen señales analógicas que varían
constantemente generando una cantidad de información infinita que en muchas ocasiones en la realización de
análisis no es útil mientras que una señal digital genera información finita que puede ser analizada de una manera
más simple basada en una acción a través de un tiempo.

 ¿Qué implicaciones tendría si nuestro ADC tuviera más bits de salida?

En la cuantificación de la señal se produce pérdida de la información que no puede ser recuperada en el proceso
inverso, es decir, en la conversión de señal digital a analógica y esto es debido a que se truncan los valores entre 2
niveles de cuantificación, mientras mayor cantidad de bits mayor resolución y por lo tanto menor información pérdida.

Conclusiones
Los convertidores analógico-digital son de suma importancia para la automatización e instrumentación industrial ya que
la mayoría de la información que existe es analógica. La importancia de esto es porque se producen señales analógicas
que varían constantemente lo cual nos genera una infinidad de información que para la realización de un análisis no
nos es útil puesto que no se puede analizar una cantidad infinita de información, y por esta razón estas señales no son
fáciles de tratar, como sumar, almacenar, comparar, etc. Las características principales de un convertidor A-D son la
precisión y la velocidad.
En la industria son muy comunes los convertidores de 4, 8, 10 y 12 bits, aunque la tendencia es a convertidores de
mayor precisión como los de 14 o 16 bits. Los convertidores analógico-digitales más populares son los de rampa o
escalera y el de aproximaciones sucesivas, el convertidor más lento es el de rampa, esto es porque el registro de
resultados es un contador de n bits que inicia en ceros al iniciar la conversión, este consiste en que cuando la salida del
convertidor sea menor que la entrada analógica, el contador sigue contando y cuando la salida del convertidor sea
mayor que la entrada analógica el contador se detiene y su valor almacenado es su resultado. Estos se pueden dividir
en dos grandes grupos los cuales son de bucle abierto, los que se encuentran dentro de este son analógico a
frecuencia, analógico a anchura de impulso y conversión en cascada, y de realimentación, dentro de este se
encuentran algunos como lo son el rampa de diente de sierra, rampa binaria, conteo continuo, aproximaciones
sucesivas, conversión no lineal y doble rampa, las principales características que los convertidores analógico-digital
tienen son la resolución, linealidad, precisión, impedancia y sensibilidad.
El convertidor con comparadores este es el único caso en el que los procesos de cuantificación y descodificación se
muestran claramente separados. El convertidor a anchura de impulso transforma la tensión que no se conoce en un
intervalo de tiempo que es medio por medio de un reloj y un contador.
El convertidor de doble rampa nos brinda la facilidad de evitar algunas limitaciones mencionadas anteriormente,
además este es uno de los más utilizados en la práctica, especialmente en el caso de cuando se realizan aplicaciones
que requieran gran precisión. El funcionamiento de este circuito tiene como base un integrador.
Por otro lado también existen los convertidores D-A estos nos sirven primordialmente en los casos en los que tenemos
un circuito digital el cual por ende nos da una señal de salida digital y nosotros requerimos por alguna razón una señal
analógica en la salida, además este tipo de convertidores son también utilizados en reproductores de sonido de todo
tipo, dado que actualmente las señales de audio son almacenadas en forma digital, y para que nosotros podamos
escuchar los sonidos a través de los altavoces, los datos se deben convertir a una señal analógica. Los convertidores
D-A se pueden encontrar en reproductores de CD, reproductores de música digital, tarjetas de sonidos de PC, etc.
Por último, cabe mencionar que los convertidores analógico-digital son de suma importancia hoy en día puesto que
gracias a ellos podemos medir, calcular, almacenar, etc. Información que nos encontramos en nuestra vida diaria,
puesto que si no existieran no podríamos darle un valor específico a ninguna información como lo puede ser la
temperatura, intensidad de luz, tiempo, voltaje, etc

Fuentes de Información
Boylestad, R. y Nashelsky L. Electrónica, Teoría de circuitos (8ª Ed.). México. Pearson Educación.
Malvino, A. Principios de electrónica (7ª Ed.). México. Mc Graw Hill
Floyd M. Fundamentos de circuitos digitales (7ª Ed.). México. Mc Graw Hill
