Espigones de Gaviones

CENTRO EMPRESARIAL LATINOAMERICANO

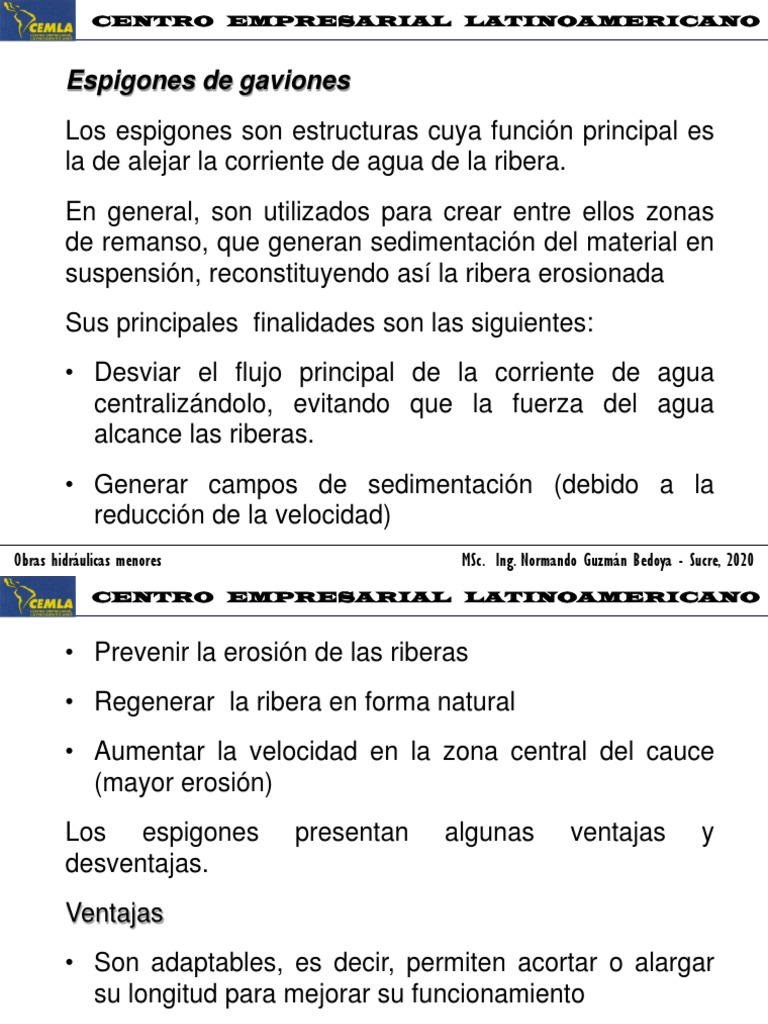

Espigones de gaviones
Los espigones son estructuras cuya función principal es
la de alejar la corriente de agua de la ribera.
En general, son utilizados para crear entre ellos zonas
de remanso, que generan sedimentación del material en
suspensión, reconstituyendo así la ribera erosionada
Sus principales finalidades son las siguientes:
• Desviar el flujo principal de la corriente de agua
centralizándolo, evitando que la fuerza del agua
alcance las riberas.
• Generar campos de sedimentación (debido a la
reducción de la velocidad)
Obras hidráulicas menores MSc. Ing. Normando Guzmán Bedoya - Sucre, 2020
• Prevenir la erosión de las riberas

• Regenerar la ribera en forma natural
• Aumentar la velocidad en la zona central del cauce
(mayor erosión)
Los espigones presentan algunas ventajas y
desventajas.
Ventajas
• Son adaptables, es decir, permiten acortar o alargar
su longitud para mejorar su funcionamiento
• Son sencillos constructivamente
• Son económicos en cuanto a mantenimiento se refiere
Desventajas
• Pueden provocar fuertes erosiones aguas abajo
• No dan al río un curso tan bueno como los muros
longitudinales
• Los campos de sedimentación pueden convertirse en
áreas de acumulación de basura y escombros
En el esquema siguiente se puede apreciar, en planta,
las características de los espigones
Características de los espigones

Campos de Ribera erosionada
sedimentación
B
Ribera
regenerada
Espigones
Los espigones (o espolones) tienen su mayor aplicación

en ríos cuya característica morfológica, es ser trenzados.
Deben ser utilizarlos en ríos con pendientes menores al
2%, ya que en ríos con mayores pendientes es
prácticamente imposible garantizar la estabilidad de los
espigones.
Por lo tanto, no es recomendable construir espigones en
torrentes o ríos de alta montaña.
Tipos de espigones
Pueden ser clasificados según:
• La ubicación del espigón respecto a la dirección del
flujo
• La longitud del espigón

Según la ubicación respecto a la dirección del flujo,
pueden ser de dos tipos:
• Espigones normales
Son espigones cortos y forman un ángulo de 90°
entre el eje del espigón y la ribera
• Espigones inclinados, que a su vez pueden ser:
o Inclinantes
Son espigones cuyo ángulo entre el eje del espigón
y la dirección del flujo es mayor a 90° (máximo
110°)
o Declinantes
Son espigones cuyo ángulo entre el eje del espigón
y la dirección del flujo es menor a 90°.
La cabeza del espigón apunta hacia aguas abajo
Este tipo de espigones puede apreciarse en el siguiente
esquema
Espigones según su ubicación respecto a la dirección del flujo
Normal
Inclinante
a = 90°
a > 90°
a < 90°
Declinante
Normal
Según la longitud del espigón, pueden ser:

• Espigones cortos (spurs), si se cumple la relación:
L
 0.33
B
• Espigones largos, en caso contrario
En la anterior ecuación:
L = longitud de la estructura proyectada sobre la línea
perpendicular a la corriente
B = ancho de la sección definitiva del río.
Partes de un espigón
Un espigón consta de las siguientes partes principales:
• La punta
• La cresta
• El empotramiento o anclaje
• El muro
• La base o cimentación
• La longitud del espigón (empotramiento y trabajo)
En el siguiente esquema se pueden apreciar las partes
principales de un espigón
Partes principales de un espigón (configuración en planta)

Empotramiento Punta o Zapata o
o anclaje Cresta o corona cabeza colchoneta
Base Muro
LE LT LZ
Longitud de Longitud de Longitud de
empotramiento trabajo colchoneta
Partes principales de un espigón (en elevación)

Empotramiento Zapata o
o anclaje Cresta o corona colchoneta
Punta o
cabeza
H
y
Muro Base
LE LT LZ
Longitud de Longitud de Longitud de
empotramiento trabajo colchoneta
Diseño de espigones
Al ser el funcionamiento de los espigones muy complejo,
el diseño está ligado a una serie de factores
hidrológicos, hidráulicos, geológicos, geométricos,
emplazamiento, operativos, entre otros.
Asimismo, no existen normas específicas para el diseño,
sino simplemente existen recomendaciones en base a
experiencias de construcción de estas obras, así como
recomendaciones de los fabricantes de mallas de
gaviones
El proceso de diseño debe contemplar en forma general,
los siguientes aspectos:
• La configuración en planta
• El diseño hidráulico y estructural

• El cálculo de la socavación local
La configuración en planta
Involucra el trazado de la batería de espigones en el
tramo a proteger, es decir, se deben diseñar tantos
espigones como sean necesarios para el control del
flujo.
Este aspecto relacionado con la configuración en planta
de los espigones se puede observar en la siguiente
figura
Configuración en planta de espigones
Espigones
Orillas
deseadas
El diseño hidráulico y estructural

Es similar al diseño de los muros longitudinales, ya
descrito anteriormente.
Sin embargo, en el diseño de espigones deben
incorporarse otros elementos necesarios, característicos
de los mismos
Elementos de diseño
El diseño de espigones involucra varios elementos, los
que son descritos a continuación:
La altura del espigón
Según su altura, los espigones pueden ser de dos tipos:
• Sumergidos, parcialmente, cuyo funcionamiento

hidráulico es similar a un vertedor de caída libre
• No sumergidos, es decir, todo el espigón funciona
como un muro
El ángulo de orientación
Este ángulo (a) corresponde al ángulo formado entre el
eje del espigón y la ribera
En la siguiente figura se esquematiza esta situación
Angulo de orientación de espigones
a
a
Espigones inclinantes
a a a
Espigones declinantes y normales
La sección transversal del espigón

La sección transversal debe ser definida basada en la
estabilidad estructural, las características geométricas y
el funcionamiento del espigón
La longitud del espigón
Corresponde a la longitud de anclaje o empotramiento
(LE) más la longitud de trabajo (LT).
• La longitud de trabajo, medida sobre la corona, debe
estar comprendida entre los siguientes límites:
B
y  LT 
4
donde:
y = tirante máximo de agua (m)
LT = longitud de trabajo del espigón (m).
B = ancho del río entre las orillas nuevas formadas
por las puntas de los espigones
La longitud de trabajo no debe exceder el 1/3 del
ancho del río
• La longitud de anclaje debe ser mayor cuando las
orillas sean de poca altura, para evitar que la corriente
pueda desviarse por detrás de los espigones
La ubicación de los espigones

Debe ser definida en función al trazado de la nueva orilla
proyectada y a los resultados que pretenda lograr en el
lugar de emplazamiento de los mismos.
La separación entre espigones
Para definir la separación entre espigones, deberá
tomarse en cuenta los siguientes elementos:
• La inclinación del espigón respectivo a la orilla de
aguas abajo
• El ángulo de desviación (b) de la corriente al pasar
por el extremo del espigón, que varía entre 9° y 14°.
Esta situación se observa en los esquemas siguientes
Separación entre espigones normales en tramos rectos
Sp
LE
a LT
L
Separación entre espigones inclinados en tramos rectos
b
L a
a
Sp
Espigones inclinantes
b
L
a a
Sp
Espigones declinantes
Separación entre espigones en tramos curvos

2
3
1 b
4
a
b
a
B
b Nueva orilla
90°
Para determinar la separación entre espigones, pueden

utilizarse las siguientes relaciones:
Sp  L T cosα  senα * cotanβ








donde:
Sp = separación entre espigones (m)
LT = longitud de trabajo (m)
a = ángulo de orientación del espigón (°)
b = ángulo de desviación de la corriente (°)
Para tramos curvos, puede utilizarse la siguiente

ecuación:
0.8 0.3
 R   LT 
Sp  1.5    
B  B 
donde:
Sp = separación entre espigones (m)
R = radio de curvatura de la ribera (m)
B = ancho nuevo del río (m)
LT = longitud de trabajo (m)
La separación máxima permitida entre espigones puede

ser evaluada con la relación:
2 0.5
  LT  
SPmáx  R 1  1   
  R  
Otras recomendaciones para definir la separación:
En tramos rectos
• Para espigones normales (a = 90°)
Sp  (5.1 a 6.3) L T
• Para espigones inclinantes
Sp  (5 a 6) LT
En tramos curvos
Sp  (2.5 a 4.0) L T
El empotramiento del espigón
Debe definirse según las características propias del
emplazamiento del espigón.
Sin embargo, también puede definirse la longitud de
empotramiento bajo las siguientes recomendaciones:
• Para espigones pequeños, la longitud mínima debe
ser de 2.5 m.
• Puede tomarse también como el 25% de la longitud
de trabajo
El ancho de la corona
Debe tener un ancho mínimo por razones de acceso
para circulación, mantenimiento y reparaciones, y puede
variar entre 2 y 4 m.
El número de espigones
Normalmente se construyen tantos espigones como
sean necesarios para cubrir el área afectada
Esta cantidad responde a un diseño de conjunto.
Las pendientes del espigón
Un espigón puede presentar dos pendientes:
• Una pendiente lateral, que puede ser variable desde

la punta hasta el empotramiento
• Una pendiente longitudinal, descendente hacia el
centro del río (puede ser nula).
Esta pendiente se define en base a los niveles de
agua considerados en el diseño
Socavación en espigones
Los espigones disminuyen el ancho efectivo del cauce,
por lo que se genera un incremento de velocidades en
todo el cauce
Esta situación produce dos tipos de socavación, que
son:
• Socavación por contracción

• Socavación en la punta del espigón
Socavación por contracción
Puede calcularse con las metodologías existentes para
el efecto, en función a las características geológicas e
hidráulicas del emplazamiento.
Puede utilizarse el método de Laursen
Socavación en la punta del espigón
Pueden utilizarse las metodologías de Breusers y
Raudkivi, y Buy Ngok
Método de Buy Ngok

La altura relativa de socavación puede ser calculada
utilizando la siguiente ecuación:
1.09exp  0.075m s  1  α 

0.41
 hg 
0.2
H     F
1  n 0.3
 90º   y 
donde:
H = altura relativa de socavación (m), calculada con la
relación:
hs  y
H
y
hs = profundidad de socavación real (m), a calcular con

el método
y = tirante de agua antes de la socavación (m)
ms = pendiente lateral del espigón (1: ms), que fluctúa
entre 0 y 3.
n = relación de contracción, que es igual a:
LT
n
A
A = ancho total del río (m)
a = ángulo de inclinación del espigón, variable entre 30 y
140 (°)
hg = altura total del espigón (m).

hs = profundidad de socavación real (m)
y = tirante de agua antes de la socavación (m)
F = número de Froude
Finalmente, la socavación real en la punta del espigón,
será:
h s  yH - 1
En las siguientes imágenes pueden observarse
espigones de diferentes características
Espigones largos con gaviones

Espigones de Gaviones

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Espigones de Gaviones

Cargado por

Copyright:

Formatos disponibles

CENTRO EMPRESARIAL LATINOAMERICANO

• Prevenir la erosión de las riberas

Características de los espigones

Los espigones (o espolones) tienen su mayor aplicación

• La longitud del espigón

Espigones según su ubicación respecto a la dirección del flujo

Según la longitud del espigón, pueden ser:

Partes principales de un espigón (configuración en planta)

Partes principales de un espigón (en elevación)

• El diseño hidráulico y estructural

Configuración en planta de espigones

El diseño hidráulico y estructural

• Sumergidos, parcialmente, cuyo funcionamiento

Angulo de orientación de espigones

Espigones declinantes y normales

La sección transversal del espigón

La ubicación de los espigones

Separación entre espigones normales en tramos rectos

Separación entre espigones inclinados en tramos rectos

Separación entre espigones en tramos curvos

Para determinar la separación entre espigones, pueden

Para tramos curvos, puede utilizarse la siguiente

La separación máxima permitida entre espigones puede

• Una pendiente lateral, que puede ser variable desde

• Socavación por contracción

Método de Buy Ngok

1.09exp  0.075m s  1  α 

hs = profundidad de socavación real (m), a calcular con

hg = altura total del espigón (m).

Espigones largos con gaviones

También podría gustarte
