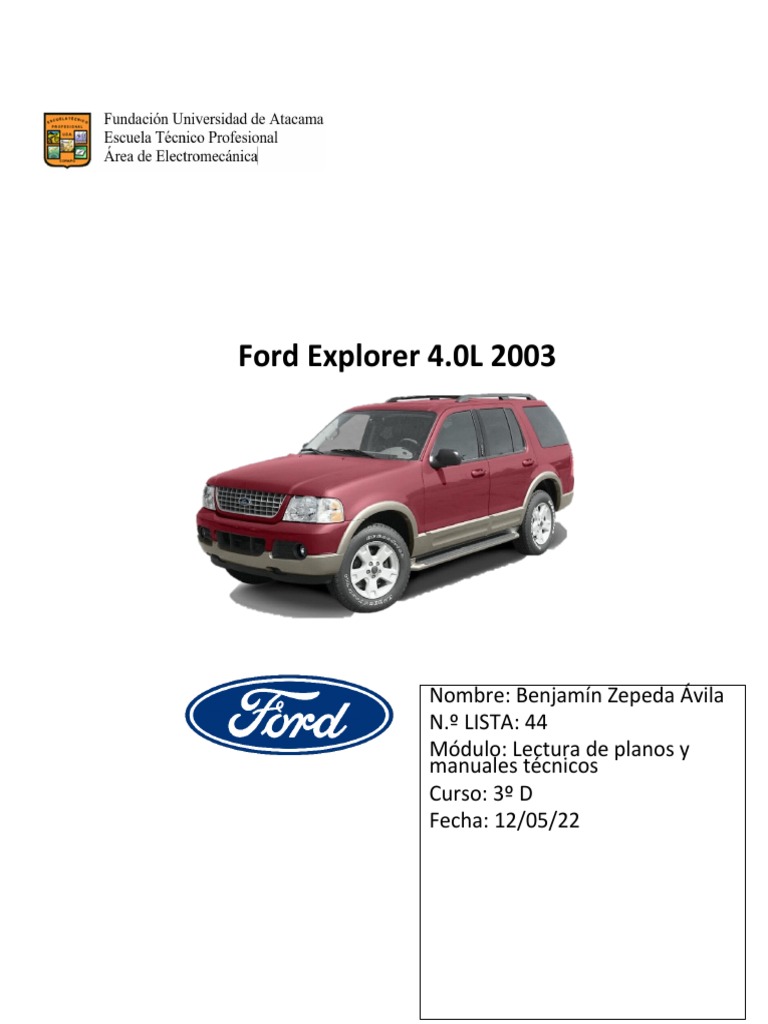

Ford Explorer 4.

0L 2003

Nombre: Benjamín Zepeda Ávila

N.º LISTA: 44
Módulo: Lectura de planos y
manuales técnicos
Curso: 3º D
Fecha: 12/05/22
Ficha técnica:
Descripción general
Marca: Ford
Modelo: Explorer
Generación: Explorer III
Motor: 4.0 L V6 (213 CV)
Año de inicio de producción: 2002
Año de término de la producción: 2005
Tipo de motor: Combustión interna
Tipo de carrocería: Todoterreno
Tipo de transmisión: Automática 5 velocidades
Número de plazas: 5
Número de puertas: 5

Motor:
Potencia máxima: 213 CV @ 5250 rpm
Potencia por litro: 53.3. CV/L
Par máximo: 339 @ 4000
Posición del motor: Frontal longitudinal
Cilindrada real: 3996 cm3
Distribución de cilindros: En V
Diámetro del cilindro: 100.3 mm
Recorrido del cilindro: 84.3 mm
Ratio de compresión: 9.7
Tipo de aspiración del motor: Atmosférico
Número de válvulas por cilindro: 2
Sistema de inyección: Inyección indirecta multipunto
Distribución: DOHC

Volumen y peso:

Volumen de peso en marcha: 1965 kg (4332.08 lbs)

Capacidad mínima del maletero: 1320 L

Capacidad máxima del maletero: 2490 L

Capacidad del deposito de combustible: 85 L

Cadena cinemática, frenos y suspensión:

Tracción: 4x4 con alta y baja velocidad

Numero de velocidades: 5 velocidades

Suspensión delantera: Doble horquilla

Suspensión trasera: Resorte helicoidal

Frenos delanteros: Discos ventilados

Frenos traseros: Discos ventilados

Sistema de asistencia: Frenos ABS (Anti-Lock Braking)

Tipo de dirección: De cremallera hidráulica asistida

Tamaño de neumáticos: 235/70 R16

Tipo de bujías: AGSF-22PP **

Tipos de elementos de seguridad:

Activa:
TCS (Control de tracción)

ABS (Anti-Lock Braking)

Sensor de estacionamiento al retroceder

ESP (Control de estabilidad)

Airbags para el conductor, copiloto y tipo cortina en los laterales

Pasiva:

Espejos con regulación eléctrica

Regulación de pedales eléctricos

Retrovisor con sistema anti deslumbramiento

Sistemas de confortabilidad:

Sistema de audio con 4 altavoces y un subwoofer

Alza vidrios eléctricos

Aire acondicionado para dos zonas

Puertos de 12v en distintos puntos del vehículo

Capacidades de llenado:

Aceite motor: 4,7L 5W30 Motorcraft

Aceite de caja de cambios: 12L 75W140

Refrigerante: 14,7L Motorcraft Premium Gold Engine Coolant (color amarillo)

Filtros:

Combustible
N° de parte FG-986B

Aceite motor
N° de parte FL-820S

Filtro aire
N° de parte FA-1695

Mantenimientos
Cambio de aceites cada 15.000 km
Cambio de filtro de combustible cada 60.000 km
Cambio de filtro de aire cada 50.000 km
Cambio aceite caja de cambios 100.000 km
Cambio de refrigerante 2 años o 40.000 km
Cambio de filtro habitáculo 20.000 km

Cajas fusibles

Cajas fusibles motor:

Caja fusibles Habitáculo:

Afectaciones caja fusibles motor

2 30A ** BSM
3 – No utilizado
4 30A ** Desescarche trasero
5 40A ** Bomba del sistema de frenos antibloqueo (ABS)
6 60A ** Accesorio retrasado
7 20A ** Punto de poder # 2
8 – No utilizado
9 20A ** Punto de poder # 1
10 30A ** Módulo ABS (válvulas)
11 40A ** PTEC
12 50A ** Relé de encendido, relé de arranque
13 40A ** Batería de remolque de remolque, señales de giro de remolque de remolque
14 10 A* Lámparas de circulación diurna (DRL) (Canadá)
15 15 A * Memoria (PCM / DEATC / Cluster)
16 15 A * Interruptor de faros, interruptor de faros antiniebla
17 20 A * 4×4 (v-batt 2)
18 20 A * 4×4 (v-batt 1)
19 20A ** Relé de luz de carretera
20 30A ** Freno eléctrico
21 30A ** Motor de limpiaparabrisas delantero
22 20A ** Haz bajo
23 30A ** Switch de ignición
24 – No utilizado
25 – No utilizado
26 15 A * Bomba de combustible
27 20 A * Lámparas de remolque
28 20 A * Relevo de bocina
29 60A ** PJB
30 20A ** Motor limpiaparabrisas trasero
31 – No utilizado
32 – No utilizado
33 30A ** Motor de ventilador auxiliar
34 30A ** Asiento eléctrico del pasajero, pedales ajustables
35 – No utilizado
36 40A ** Motor de ventilador
37 15 A * Relé de embrague de A / C, transmisión
38 15A * Bobina en enchufe
39 15 A * Inyectores, relé de bomba de combustible
40 15 A * Potencia PTEC
41 15 A * HEGO, VMV, CMS, PTEC
42 10 A* Luz de cruce derecha
43 10 A* Luz de cruce izquierda
44 15 A * Faros antiniebla delanteros
45 2A * Interruptor de presión de freno (ABS)
46 20 A * Luces altas
47 – Relevo de bocina
48 – Relé de la bomba de combustible
49 – Relé de luz de carretera
50 – Relé de faros antiniebla
51 – Relé DRL (Canadá / relé AdvanceTrac (EE. UU.)
52 – Relé de embrague de A / C
53 – Relé de giro a la derecha de remolque de remolque
54 – Relé de giro a la izquierda de remolque de remolque
55 – Relé del motor del ventilador
56 – Relé de arranque
57 – Relé PTEC
58 – Relé de encendido
59 – Relé aplicado del freno del conductor (solo vehículos equipados con AdvanceTrac)
60 – Diodo PCM
61 – Diodo de embrague de A / C
62 30A CB Disyuntor de ventanas eléctricas
5

Afectaciones caja fusibles habitáculo:

№ Clasificación de amperios Descripción

1 30A Módulo de asiento con memoria, asiento eléctrico del conductor
2 20A Asientos calefactados, techo corredizo
3 20A Radio, amplificador, DVD
4 5A Módulo limpiaparabrisas delantero
5 15A Relé intermitente (giro, peligros)
6 10 A Cuerno derecho
7 15A Espejos térmicos
8 – No utilizado (repuesto)
9 – No utilizado (repuesto)
10 10 A Bobina de relé de retroiluminación con calefacción, módulo de asiento con
calefacción, contacto de embrague de A / C
11 – No utilizado (repuesto)
12 5A Módulo 4×4
13 5A Interruptor de cancelación de sobremarcha, transmisor de combustible flexible
14 5A Módulo PATS
15 5A Módulo de limpiaparabrisas trasero, Cluster, TPMS
16 5A Espejo eléctrico, control de clima manual, TPMS
17 15A Acc retardado Bobina, Ahorro de batería, Luz de la guantera, Luces de cortesía de
la segunda fila
18 10 A Cuerno izquierdo
19 10 A RCM
20 5A Interruptor del asiento del conductor, interruptor de memoria, módulo del
asiento del conductor, BSM, sensor de carga solar
21 5A Cuadro de instrumentos, brújula, bobina intermitente
22 10 A ABS, controlador IVD
23 15A Interruptor de posición del pedal de freno, relé aplicado del freno del conductor,
interruptor de desactivación de crucero redundante
24 15A Encendedor de cigarros, OBD II
25 5A Actuador de temperatura de modo para control de clima auxiliar, bobina de carga
de la batería de remolque de remolque
26 7.5A Ayuda de estacionamiento, Enclavamiento de cambio de freno, Bobina de relé de
luz de aproximación, Interruptor IVD
27 7.5A Espejo electrocromático, sensor de rango de transmisión digital – lámparas de
respaldo
28 5A Radio (Inicio) / DVD (Inicio)
29 10 A Sensor de rango de transmisión digital, alimentación PWR al fusible n. ° 28
(alimentación inicial)
30 5A Luces de circulación diurna (DRL), solenoide remoto, controlador de clima DEATC,
control de clima manual, actuador de mezcla de temperatura de control de clima manual
