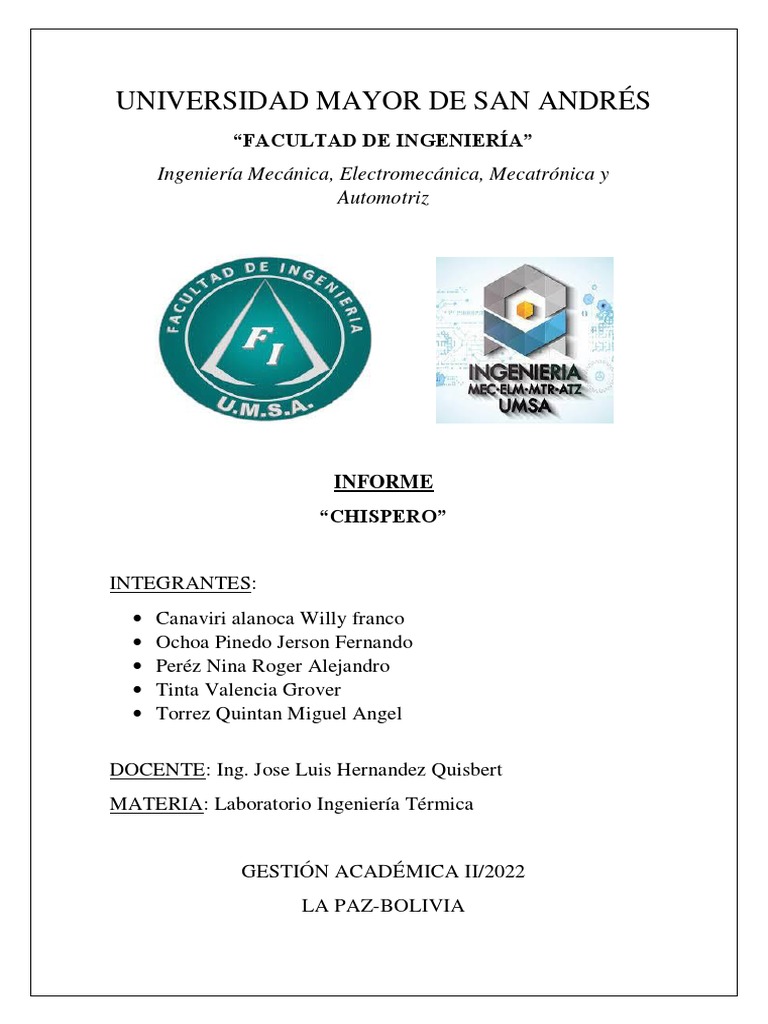

UNIVERSIDAD MAYOR DE SAN ANDRÉS
“FACULTAD DE INGENIERÍA”
Ingeniería Mecánica, Electromecánica, Mecatrónica y
Automotriz
INFORME
“CHISPERO”
INTEGRANTES:
Canaviri alanoca Willy franco
Ochoa Pinedo Jerson Fernando
Peréz Nina Roger Alejandro
Tinta Valencia Grover
Torrez Quintan Miguel Angel
DOCENTE: Ing. Jose Luis Hernandez Quisbert
MATERIA: Laboratorio Ingeniería Térmica
GESTIÓN ACADÉMICA II/2022
LA PAZ-BOLIVIA
TABLA DE CONTENIDO
OBJETIVOS .......................................................................................................................... 3
General: .............................................................................................................................. 3
Especificos: ........................................................................................................................ 3
INTRODUCCION ................................................................................................................ 3
MATERIALES ...................................................................................................................... 7
Resistencia De 33[Ω]/1w .................................................................................................. 7
Capacitor De 470[Uf] ........................................................................................................ 8
Diodo Rectificador 1n4007............................................................................................... 8
Interruptor Pulsador 6*6*5 ............................................................................................... 9
Terminal De La Batería KF301-2P .................................................................................. 9
Transistor De Triodo D880 ............................................................................................. 10
Fuente Regulable 5v ........................................................................................................ 11
Transformador 14*15*8.................................................................................................. 11
Placa De Circuito Impreso Pcb Hv-1（18*71mm） .................................................... 12
Tornillo M3*5.................................................................................................................. 12
Tapón De Rosca M3........................................................................................................ 13
Banda Vinculante ............................................................................................................ 13
EXPLICACIÓN DEL CIRCUITO CHISPERO ............................................................... 13
Trasformador flyback ...................................................................................................... 14
Transistor Como Interruptor Para Genear Un Estado Transitorio En La Bobina ....... 15
Esquema Del Circuito Final............................................................................................ 15
COSTO DE LOS COMPONENTES DEL CIRCUITO DEL CHISPERO ..................... 16
APLICACIONES ................................................................................................................ 17
CONCLUSIONES .............................................................................................................. 17
RECOMENDACIONES ..................................................................................................... 17
OBJETIVOS
General:
Montar un chispero funcional a partir de elementos electrónicos
Especificos:
Verificar que el chispero solo funciona cuando esta alimentado
Verificar que el chispero funciona cuando las pinzas hacen contactor
Demostrar que el chispero tiene la suficiente potencia para generar una chispa.
INTRODUCCION
En los antiguos encendedores de cigarrillos, el gas o la "bencina blanca" se enciende
con chispas producidas por la fricción de un rodillo metálico contra una piedra. el color
amarillo-rojizo de las chispas corresponde a la temperatura de las partículas de piedra
que se han desprendido.
Por otro lado, los chisperos eléctricos (tanto los que usan pilas como los que se conectan
a la red eléctrica a través de un cable), generan un campo eléctrico superior a tres
kilovoltio por milímetro (i.e., 3 kv/mm), suficiente para ionizar el aire produciendo
chispas de color blanco-azulado, de mayor temperatura.
pero existen otros chisperos para estufas, cocinas y hornos (también usados en
encendedores de gas para cigarrillos), que tampoco tienen piedras y que parecen
inagotables, pues producen chispas azuladas sin poseer cables, ni pilas o baterías.
Como los que usan piedras, la energía proviene del esfuerzo del usuario, en presionar o
accionar un mecanismo. pero la pregunta central es: ¿cuál es el principio físico de
estos chisperos inagotables?
Al desarmar cualquiera de estos dispositivos, tienen 4 partes simples:
Una o dos piezas cerámicas alargadas (que suelen estar encerradas en un
receptáculo).
Una palanca o mecanismo sencillo de presión o impacto.
Dos partes metálicas que sirven de electrodos (una de ellas terminada en punta).
Cables o contactos eléctricos que unen los electrodos con los cerámicos.
jh
El conjunto está diseñado para presionar o golpear un tipo de material, que a partir
de la presión genera el campo eléctrico necesario para ionizar el aire. este
fenómeno se denomina "piezoelectricidad", y los cerámicos que convierten
energía mecánica en eléctrica, se denominan "piezoeléctricos “.
El material piezoeléctrico básico suele ser un compuesto de la familia del
circonato titanato de plomo, pb(ti,zr)o3 , modificado con composiciones menoresde
otros aditivos. en presencia de un campo eléctrico (generado aplicando un voltaje
en los extremos, a lo largo del cerámico), estos compuestos se "electrizan". cuando
se retira el campo, quedan eléctricamente cargados (análogamente a lo que sucede
en el magnetismo con los materiales ferromagnéticos.
Los cerámicos que tienen esta propiedad, por analogía con los ferromagnéticos
como el hierro y el níquel, se denominan "ferroeléctricos" (aunque no poseen
hierro). Para convertir un ferroeléctrico en piezoeléctrico, se somete el cerámico a
un tratamiento térmico de "polarización" en presencia de un campo eléctrico, a
una temperatura cercana pero inferior a la temperatura de Curie (a la que dejan de
ser ferroeléctricos; unos 300 °C).
El piezoeléctrico resultante, tiene una estructura cristalina eléctricamente
ordenada, de forma tal que cuando se le aplique un voltaje V a lo largo de la
dirección de polarización, el cerámico se contrae o alarga en esa dirección. Por el
contrario, si se le aplica una tensión o compresión mecánica s en esa dirección, se
genera un voltaje positivo o negativo en los extremos. De este modo se tiene un
material transductor de energía mecánica a eléctrica y viceversa.
En la práctica se utilizan 2 piezoeléctricos iguales para producir la chispa en el
doble de distancia. Esta solución es estructuralmente más resistente que utilizar un
cerámico más largo.
Otro aspecto que permite aumentar la distancia entre electrodos y la intensidad de
la chispa, es que un electrodo esté terminado en punta, para intensificar el campo
eléctrico. Esto se debe al "efecto punta", descubierto alrededor de 1750
por Benjamin Franklin (1706-1790).
Efecto Punta: Cuando cargamos una esfera conductora las cargas se distribuyen
uniformemente en la superficie, debido a las fuerzas de repulsión entre las mismas
ya que éstas son del mismo signo. Cuando la superficie presenta una punta, las
cargas se concentran en dicha punta, por lo tanto se produce un campo eléctrico
más intenso, se ionizan las moléculas que rodean la punta ( el aire se vuelve
conductor), y se produce una fuga de cargas por la punta, lo que se conoce como
efecto de punta.
Las moléculas de aire próximas a la punta (extremo agudo) se ponen en
movimiento, dado que los electrones que se liberan de la punta chocan contra las
moléculas de aire y las moléculas entre sí, produciéndose el movimiento del aire
que se llama “viento eléctrico”
MATERIALES
MATERIALES UTILIZADOS
• RESISTENCIA DE 33[Ω]/1W
• CAPACITOR DE 470[uF]
• DIODO RECTIFICADOR 1N4007
• INTERRUPTOR PULSADOR 6*6*5
• terminal de la batería KF301-2P
• TRANSISTOR DE TRIODO D880
• FUENTE REGULABLE 5V
• TRANSFORMADOR 14*15*8
• PLACA DE CIRCUITO IMPRESO PCB HV-1（18*71mm）
• TORNILLO M3*5
• TAPÓN DE ROSCA M3
• BANDA VINCULANTE 3*100mm
Resistencia De 33[Ω]/1w
Esta es una resistencia de 33 Ω y soporta una potencia máxima de 1 W.
Voltaje máximo de trabajo es de 500 Vcc
Este resistor nos permitirá cuidar nuestros componentes y suministrar el voltaje
requerido para el chispero
Capacitor De 470[Uf]
Este es un capacitor electrolítico de 470 uF y resiste un voltaje máximo de 16 V
Este capacitor nos permitirá manejar nuestro circuito con alta corriente y baja
frecuencia. Lo utilizaremos para nuestro alimentador de corriente, donde se usan
para almacenar la carga, y moderar la tensión eléctrica de salida y las
fluctuaciones de corriente en la salida rectificada
Diodo Rectificador 1n4007
Este diodo soporta corrientes de hasta 1A de forma continua con un voltaje que
puede ir hasta los 700v
demás, también soporta picos puntuales de voltaje inverso de hasta 1000v, y
corrientes de 30A.
Este diodo nos permitirá la conversión de señal de alterna a continua para nuestra
fuente de alimentación de 5V
Interruptor Pulsador 6*6*5
Este interruptor tiene unas dimensiones de *6*5 mm
Tiene un voltaje de 12 V
Este interruptor lo utilizaremos para colocarlo en nuestra placa y nos permitirá
iniciar nuestro circuito dejando el paso de voltaje.
Terminal De La Batería KF301-2P
También llamadas borneras
Nos permite conectar alambre o cables, también nos ayuda a prevenir el
cortocircuito del alambre
Transistor De Triodo D880
Ficha técnica
El transistor de triodo d880 convierten la corriente de entrada baja en energía de
salida grande, y canalizan una corriente pequeña para impulsar aplicaciones
enormes que funcionan como interruptores.
Fuente Regulable 5v
Esta Fuente regulada y variable de 0 a 15 V viene con una modificación y es la
inclusión de un circuito limitador de corriente, el cual evitará que se dañen los
componentes de la misma en caso de un cortocircuito o una carga excesiva en la
salida.
Esta Fuente regulada y variable de 0 a 15 V Puede proporcionar tensiones de 0 a
15 Voltios y corrientes hasta 2 Amperios.
En nuestro caso la utilizamos para suministrar una carga de 5 V.
Transformador 14*15*8
Este transformador de tipo flyback nos permite tener a la salida altos voltajes de
alta frecuencia
Especificaciones:
Frecuencia de trabajo: 20KHz -25KHz
Longitud del arco: 5-8 mm
Tamaño: 14*15*8
Voltaje de pulso de salida: 0.5Kv-0.8Kv
Placa De Circuito Impreso Pcb Hv-1（18*71mm）
La tarjeta de circuito impreso tiene unas dimensiones de 18*71mm
En esta placa podremos soldar todos los componentes necesarios para nuestro
chispero
Tornillo M3*5
Diámetro: M3,5/0.138 in
Tamaño de la rosca/paso: 0.024 in, grueso (estándar)
Tipo: tornillo de cabeza plana (tipo H)
Especificaciones: DIN 7985A/ISO 7045
Material: acero inoxidable A2/18-8
Este tornillo nos ayudara para sujeción de los componentes en la placa impresa
Tapón De Rosca M3
También llamado nuez. Este vendrá acompañado para nuestro tornillo
Banda Vinculante
Este hecho de material de nylon
Es opcional, pero nos ayudara a una mejor sujeción de los componentes en nuestra
placa impresa.
EXPLICACIÓN DEL CIRCUITO CHISPERO
Antes de entrar en detalle de cómo funciona íntegramente nuestro circuito vamos
explicar individualmente como aportan cada uno de estos componentes para el
funcionamiento íntegro del circuito
Para aumentar nuestro voltaje, utilizaremos las propiedades del inductor sobre
todo cuando entra en régimen transitorio. A diferencia de un capacitor que hizo
todo lo posible por mantener el voltaje lo más estable posible generando y
absorbiendo picos de corriente, el inductor trata de mantener su corriente estable
tanto como puede, elevando el voltaje a través de él. Entonces, si lo carga a cierta
corriente, intenta no permitir o cambiar lentamente la corriente.
Y la forma de aplicar esa propiedad es la siguiente Echemos un vistazo al circuito
de arriba. Al principio, la corriente a través del inductor L1 es cero. Cuando
cerramos el interruptor, el inductor permite que la corriente suba lentamente.
Digamos que sube a 1A y luego abrimos el interruptor. Pero el inductor quiere
seguir impulsando 1A de corriente. Entonces, lo que sucederá es que empujará la
corriente a través de D1, que estaba apagado hasta este punto y lo enciende, y la
corriente pasa a través de la resistencia R1. Ahora digamos que R1 es 1kOhm.
Entonces, 1A de corriente multiplicada por 1k ohm es 1000V. Ese debería ser el
voltaje generado a través de la resistencia en forma de pico que se disipa
rápidamente. Así de fácil, creamos un pico de 1kV. Esto significa que el voltaje a
través del inductor en el lado del diodo saltó cerca de 1000V, todo para continuar
emitiendo 1A.
Trasformador flyback
Un transformador flyback, también llamado transformador de salida de línea, es
un tipo especial de transformador eléctrico. Inicialmente fue diseñado para generar
señales de diente de sierra de alto voltaje a una frecuencia relativamente alta. Es
equivalente al de un convertidor reductor-elevador con el inductor partido en dos
para formar un transformador. Entonces, este transformador flyback es como uno
normal, pero la primera bobina se divide en dos bobinas. A diferencia de un
transformador normal que funciona a 50/60 Hz, un transformador flyback está
diseñado para funcionar a alta frecuencia, por lo que no podemos simplemente
conectar la bobina primaria del flyback a una fuente de alimentación normal. En
cambio, necesitamos un circuito para generar una alta frecuencia como entrada a
la bobina primaria. Este es el circuito que vamos a utilizar No se puede ejecutar a
una potencia muy alta y el transistor tiende a calentarse bastante (y debe disiparse
adecuadamente). Aun así, es un circuito muy simple para hacer alto voltaje y
puede usarse para crear arcos eléctricos arcos eléctricos.
Transistor Como Interruptor Para Genear Un Estado Transitorio En La
Bobina
Como ya se había explicado el transformador flyback se trabaja en frecuencias
altas y lo que nos ayuda ha llegar a esas frecuencias altas el transistor de potencia
en este caso un transistor BJT NPN que actúa en zona de cote y saturación.
Esquema Del Circuito Final
Finalmente podemos decir que el transistor lo utilizamos como un interruptor y la
frecuencia con que trabaja este circuito lo da los componentes pasivos que serían
la resistencia la bobina y el capacitor a una frecuencia natural de resonancia
COSTO DE LOS COMPONENTES DEL CIRCUITO DEL CHISPERO
COMPONENTE CANTIDAD COSTO (Bs)
PROTOBOARD 1 20
RESISTOR (33R/1W) 1 0,50
CAPACITOR (470𝝁𝑭) 1 2,50
DIODO (1N4007) 1 0,50
PULSADOR (SW1) 1 1,50
TRANSISTOR (D880-Y) 1 4
TERMINAL DE BATERIA (KF301-2P) 1 2
TRANSFORMADOR 1 16
TOTAL 47
APLICACIONES
Los chisperos, dicho por su propio nombre, tiene como principal función el
producir una chispa, con el objetivo de provocar una ignición.
Una chispa eléctrica es una descarga eléctrica repentina que ocurre cuándo un
campo eléctrico suficientemente alto crea un canal conductor ionizado
eléctricamente en un medio normalmente aislante, que suele ser aire, otros gases o
diversas mezclas de gases.
Esta chispa, puede ser utilizada para producir una combustión a menor escala,
como ser prender una cocina de gas, producir una pequeña fogata para generar
calor e iluminación, prender sopletes de gas, etc.
CONCLUSIONES
Se logró implementar el de chispero con los componentes electrónicos el
cual era el objetivo del laboratorio.
En base a la teoría se puede estudiar cómo se genera la chispa, de esta
manera se puede realizar un seguimiento y estudio de los parámetros que
generan la chispa en el experimento.
Observando el funcionamiento del chispero se pude concluir que este
emite calor cuando este esta energizado, creando una chispa cuando las
pinzas hacen contacto.
RECOMENDACIONES
En el momento de armar el circuito tener cuidado al realizar las conexiones
de los componentes electrónicos.
Verificar si en el circuito no existe algún cable que este en corto circuito,
esto provocaría daños a los componentes electrónicos y posiblemente
daños al usuario.
Tener precaución al manipular las pinzas, se recomienda usar guantes de
protección, para evitar quemaduras o cualquier tipo de accidentes.
