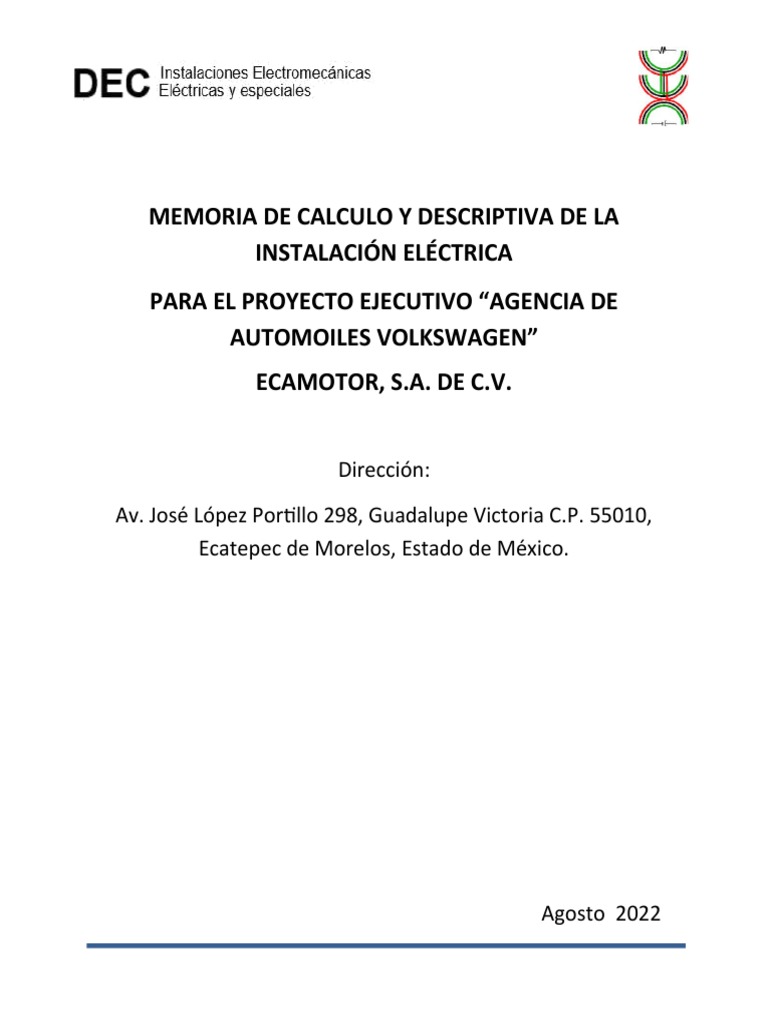

MEMORIA DE CALCULO Y DESCRIPTIVA DE LA

INSTALACIÓN ELÉCTRICA
PARA EL PROYECTO EJECUTIVO “AGENCIA DE
AUTOMOILES VOLKSWAGEN”
ECAMOTOR, S.A. DE C.V.

Dirección:
Av. José López Portillo 298, Guadalupe Victoria C.P. 55010,
Ecatepec de Morelos, Estado de México.

Agosto 2022
1.1.GENERALIDADES.

Esta memoria técnica tiene como objetivo definir las especificaciones de materiales y
equipo eléctrico a utilizar en la construcción de la instalación eléctrica además de definir
las consideraciones aplicadas para el cálculo y realización del proyecto de instalación
eléctrica.

Este proyecto se desarrolló de acuerdo con las Normas Oficiales para el uso y suministro
de energía eléctrica vigentes en los Estados Unidos Mexicanos. Todos los materiales,
equipos y accesorios que aquí se describen cumplen con los lineamientos de la norma
oficial mexicana.

Las especificaciones que aquí se describen forman parte del proyecto y complementan a
los planos de instalación eléctrica en todos los aspectos, los cuales integran la totalidad
de los trabajos a realizar.

Es importante mencionar que las trayectorias de canalizaciones, ubicación de luminarias,

accesorios y equipos está definido de acuerdo con los requerimientos del proyecto
arquitectónico, por lo que el coordinador de la obra deberá supervisar al constructor
eléctrico para su correcta instalación.

Cualquier discrepancia en la descripción de algún concepto entre los planos y las

especificaciones que aquí se indiquen deberá aclararse con el representante del
propietario, quien será el que decida al respecto, con base en la Norma Oficial Mexicana
NOM-001-SEDE-2012.

1.1 LOCALIZACION DE LA OBRA.

La agencia de Autos Volkswagen Ecatepec, se localiza en Av. José López Portillo 298,
Guadalupe Victoria C.P. 55010, Ecatepec de Morelos, Estado de México.

1.2 ALCANCES DEL PROYECTO.

El proyecto incluye soluciones para todas las instalaciones destinadas al uso y suministro
de energía eléctrica de acuerdo a la NOM-001-SEDE-2012, incluidas las siguientes
instalaciones:

Instalación eléctrica para iluminación

Instalación eléctrica para receptáculos servicio normal

Instalación eléctrica para fuerza.

ALIMENTACION ELECTRICA

La alimentación eléctrica de la agencia deriva de una acometida eléctrica en Media

Tensión ( 23 KV / 3 fases /3 hilos ) a un transformador tipo pedestal de 150 kVA
operando 23 KV – 220/127 Volts.
1.3 CONSIDERACIONES DEL PROYECTO.

1) A lo largo de la agencia se instalarán 10 tableros derivados de diferentes

capacidades, 5 de ellos existentes y los otros 5 nuevos para alimentar las cargas
ubicadas en el cuarto eléctrico, en el área de servicio y áreas administrativas y de
ventas.
2) El alumbrado conformara por luminarias tipo LED.
3) Los conductores de cada circuito derivado es de calibre 6, 8,10 y 12 AWG , forro
THW-LS de ampacidad permisible indicada en la Tabla 310-15 (b)(16) de la NOM-
001- SEDE-2012
4) Las canalizaciones a emplear serán tubo conduit pared delgada, charola
portacables y ducto eléctrico.
5) Todos los circuitos de alumbrado, contactos y fuerza se controlarán y protegerán
por medio de interruptores termomagnéticos alojados en los tableros, los
alimentadores se calcularán por ampacidad y por caída de tensión, tal como lo
indican las normas.
6) Los contactos para uso general en el área de servicio serán monofásicos para
corriente alterna 20 Amp. 127 VCA, tipo dúplex y trifásicos de 30 Amp. polarizados
con conexión a tierra.
7) Todos los contactos localizados en sanitarios y lugares húmedos deberán ser del
tipo con protección de falla a tierra.

2. NORMAS DE APLICACIÓN PARA INSTALACIONES ELÉCTRICAS.

Todos los trabajos relativos al suministro y uso de energía eléctrica, instalaciones de

teléfonos, seguridad e intercomunicación, estarán sujetos a los requisitos mínimos
obligatorios y recomendaciones de conveniencia práctica establecidos en la Norma Oficial
Mexicana NOM-001-SEDE-2012, publicada en el diario oficial de la federación el día 29
de noviembre de 2012, así como también en las normas y organismos.

NOM-007-ENER-2004 NORMA OFICIAL MEXICANA EFICIENCIA ENERGETICA PARA

SISTEMAS DE ALUMBRADO EN EDIFICIOS NO RESIDENCIALES.

CONAE COMISION NACIONAL PARA EL AHORRO DE ENERGÍA

3. ESPECIFICACIONES GENERALES DE MATERIALES A INSTALAR.

Los diámetros de todas las canalizaciones, cajas de conexión, condulets, y demás

accesorios que aquí y en proyecto se describen están especificados de acuerdo con los
diámetros estándar que se establecen en la NOM-001-SEDE-2012.

CANALIZACIONES

Los diámetros de 21mm (3/4”), 27mm (1”), 35mm (1-1/4”), 41mm, (1-1/2”), 53mm (2”),
etc., y que corresponden a los diámetros comerciales de 13mm, 19mm, 25mm, 32mm,
38mm, 51 mm Y 76 mm respectivamente.

♦ Tubería P.G.G. Tubo conduit metálico rígido de pared gruesa, galvanizado, roscado en
sus extremos, marca Júpiter.

♦ Tubería P.D.G. Tubo conduit metálico pared delgada, galvanizado, liso en sus extremos,
de la marca Júpiter.

♦ Tubería PAD Tubo poliducto de alta densidad corrugado servicio pesado, de la marca
poliflex

♦ Tubería Flexible. Tubo conduit metálico flexible, de lámina de acero galvanizada, con
cubierta exterior de P.V.C., sello hermético, resistente a la flama, líquido y vapores,
incluyendo la mayoría de los agentes químicos, tipo lt, de uso normal, temperatura de
aplicación 75°C Máximo, marca Licuatite.

CONEXIONES

Para tubería conduit P.G.G. y P.D.G.

♦ Monitores metálicos, fundidos, con cuerda del diámetro adecuado al tubo conduit, con la
boca pulida y sin presentar aristas que dañen el aislamiento de los conductores, de la
marca Júpiter.

♦ Contratuercas metálicas, planas, troqueladas de lámina de acero rolada en frío,

galvanizadas en forma de collarín dentado con cuatro, seis u ocho dientes, con cuerda
interior, de los diámetros adecuados al tubo conduit, de la marca Júpiter.

♦ Coples metálicos, en pared gruesa, de lámina de acero rolada en frío galvanizado de

acuerdo con el diámetro del tubo conduit, con cuerda interna de la marca Júpiter, para la
tubería PDG deberán ser del tipo americano con tornillo opresor.
CAJAS DE CONEXIÓN

♦ Caja cuadrada. De lámina de acero rolada en frío, reforzada cal. 22 troquelado

profundo, con salidas preparadas (knock-outs), para tubo conduit, galvanizadas, de la
marca Raco, Apletón o Famsa de las dimensiones que se especifique en planos.

♦ Condulets: Metálicos, de fundición de aluminio libre de cobre con recubrimiento de

resina de la serie ovalada y rectangular, con tapas metálicas de fundición de aluminio y
empaques de neopreno, de la marca Crouse-Hinds Domex.

CONDUCTORES.

♦ De cobre suave o recocido, con aislamiento tipo THW-LS de cloruro de polivinilo (pvc),
para 600 volts, temperatura máxima de operación 75°C, de los calibres AWG mostrados
en planos de proyecto, todos los conductores deberán tener impreso claramente sobre el
aislamiento, la marca, el calibre del conductor y el tipo de aislamiento, de la marca
Condumex.

♦ Marcadores para identificación de circuitos y conductores en: terminales, tableros y

equipos varios, impresos con letras o números en un lado, y con material adhesivo en el
otro.

ACCESORIOS.

♦ Receptáculos: Duplex polarizados, con conexión de tierra física desnuda y aislada, 2

entradas rectas paralelas y una redonda 3 polos, 15 y 20 Amperes, 127 V.C.A.
CÁLCULOS ELÉCTRICOS.

Ejemplo 1 Cálculo de alimentador del tablero “GN”.

Carga total instalada: 127,436 watts.

Longitud total: 10 m
Voltaje de alimentación: 220 V
Caída de tensión máx.: 3%
Factor de potencia: 0.9
Sistema: 3 Fases, 4 Hilos
Fórmula para calcular el alimentador por corriente.

Carga trifásica

W
I 3 ∅=
√ 3 x V L x FP.
Sustituyendo valores:

127,436
I 3 ∅= =371.59 A
√ 3 x 220 x 0.9

De acuerdo con la tabla 310-15 (b) (16) de la NOM-001-SEDE-2012., columna de 75°C, el

conductor a emplear podría ser el conductor con una sección 380 mm2 (500 KCM) por
fase con 380 Amperes.

Para reducir el calibre del alimentador se aplicarán el criterio colocar mas de un conductor
por fase, por lo que de acuerdo con la tabla 310-15 (b) (16) de la NOM-001-SEDE-2012.,
columna de 75°C, se podrá emplear dos conductores por fase con sección 85 mm 2 (3/0
AWG) con 400 Amperes de manera colectiva.

También se calcular el alimentador tomando el criterio de la carga demandada.

Aplicando dichos factores de demanda indicados en la tabla 220-4 de la NOM-001-SEDE-

2012 se determina que la carga demandada es de 103,269 Watts con un factor de
demanda de 0.81.

Por lo que calculando nuevamente la corriente se obtiene.

103,269
I 3 ∅= =301.12 A
√ 3 x 220 x 0.9
De acuerdo con la tabla 310-15 (b) (16) de la NOM-001-SEDE-2012., columna de 75°C,
se podrá emplear dos conductores por fase con sección 85 mm2 (3/0 AWG) por lo que se
determina que dos conductores por fase sección 85 mm² (3/0 AWG) son adecuados.

Fórmula para calcular la sección mínima del alimentador por caída de tensión.

Carga trifásica

2 x √ 3 x l xI
s=
V L xe %

Sustituyendo valores.

2 x √ 3 x 10 x 371.59
s= =19.50 mm2
220 x 3

Que corresponde a un conductor con una sección 21.2 mm2 (4 AWG) como mínimo.

Fórmula para calcular la caída de tensión del alimentador calculado por ampacidad.

Carga trifásica

2 x √3 x l xI
e %=
V LxS

Sustituyendo valores con dos conductores por fase sección 85 mm² (3/0 AWG).

2 x √ 3 x 10 x 371.59
e %= =0.34 %
220 x 85(2)

Tomando en cuenta los cálculos aplicados con anterioridad, se seleccionan 2 conductores

por fase sección 85 mm2 (3/0 AWG), debido a que cumple con los dos criterios de
selección.

Cálculo del interruptor.

Tomando en cuenta un factor de asimetría, el cual representa las variaciones

espontáneas de corriente (picos) que se generan por las fluctuaciones severas en la
carga, que generalmente se toma como el 25% adicional a la corriente nominal, para
impedir que el interruptor se dispare por esta situación, se tiene:

I¿
Datos: Corriente demandada del tablero GN I total=301.12 A

Sustituyendo:

I¿

Interruptor seleccionado: 3 x 400 A .

Ejemplo 2 Cálculo de alimentador del tablero 1.

Carga total instalada: 30,980 watts.

Longitud total: 27 m
Voltaje de alimentación: 220 V
Caída de tensión máx.: 3%
Factor de potencia: 0.9
Sistema: 2 Fases, 3 Hilos

Carga trifásica

W
I 3 ∅=
√ 3 x V L x FP.
Sustituyendo valores:

30,980
I 3 ∅= =90.33 A
√ 3 x 220 x 0.9
De acuerdo con la tabla 310-15 (b) (16) de la NOM-001-SEDE-2012., columna de 60°C, el
conductor a emplear podría ser el conductor con una sección 33.6 mm2 (2 AWG) por fase
con 95 Amperes.

Debido a que actualmente se tiene instalado un conductor sección 53.49 mm² (1/0 AWG)
se consulta nuevamente la tabla 310-15 (b) (16) de la NOM-001-SEDE-2012., columna
de 75°C, en la cual se observa que el conductor sección 53.49 mm²(1/0 AWG) puede
conducir hasta 150 Amperes, por lo que dicho conductor actualmente instalado es
adecuado.

Fórmula para calcular la sección mínima del alimentador por caída de tensión.
Carga trifásica

2 x √ 3 x l xI
s=
V L xe %

Sustituyendo valores.

2 x √ 3 x 27 x 90.33
s= =12.80 mm2
220 x 3

Que corresponde a un conductor con una sección 13.3 mm2 (6 AWG) como mínimo.

Fórmula para calcular la caída de tensión del alimentador calculado por ampacidad.

Carga trifásica

2 x √3 x l xI
e %=
V LxS

Sustituyendo valores con dos conductores por fase sección 85 mm² (3/0 AWG).

2 x √ 3 x 27 x 90.33
e %= =0.71 %
220 x 53.49

Tomando en cuenta los cálculos aplicados con anterioridad, se selecciona 1 conductor por
fase sección 53.49 mm2 (1/0 AWG), debido a que cumple con los dos criterios de
selección.

Cálculo del interruptor.

Tomando en cuenta un factor de asimetría, el cual representa las variaciones

espontáneas de corriente (picos) que se generan por las fluctuaciones severas en la
carga, que generalmente se toma como el 25% adicional a la corriente nominal, para
impedir que el interruptor se dispare por esta situación, se tiene:

I¿

Datos: Corriente total del tablero 1. I total =90.33 A

Sustituyendo:

I¿

Interruptor seleccionado: 3 x 150 A

Ejemplo 3: Calculo del conductor de puesta a tierra para tablero “GN”.

Para calcular el conductor de puesta a tierra del tablero GN, es necesario contar con el
tamaño de la protección principal del tablero GN, para posteriormente consultar la Tabla
250-122 Tamaño mínimo de los conductores de puesta a tierra para canalizaciones y
equipos de la NOM-001-SEDE-2012 y realizar la selección de dicho conductor.

Protección eléctrica del tablero GN. 3x400 A.

Consultando la Tabla 250-122 Tamaño mínimo de los conductores de puesta a tierra para
canalizaciones y equipos de la NOM-001-SEDE-2012 y realizar la selección de dicho
conductor, se encuentra lo siguiente.

En base a la Tabla 250-122, se selecciona un conductor de puesta a tierra sección 33.6

mm² (2 AWG).
Ejemplo 4: Canalización para tablero “GN”

Para calcular la canalización del tablero GN se deben de tener en cuenta la cantidad de

conductores que se encontraran en la canalización, los cuales son los siguientes, Tres
conductores sección 85 mm2 (3/0 AWG), más un conductor neutro sección 85 mm 2 (3/0
AWG), más un conductor desnudo sección 33.6 mm2 (2 AWG)

De acuerdo con la tabla 4 del capítulo 10.

Área del conductor sección 85 mm2 201.1 mm2

Conductores de (3/0 AWG):
fase. Número de conductores. 3
Área total. 3 x 201. mm2 603.3 mm2
Área del conductor sección 85 mm2 201.1 mm2
(3/0 AWG):
Conductor neutro.
Número de conductores: 1
Área total: 1 x 201.1 mm2 201.1 mm2
Área del conductor sección 33.6 mm2 43.23 mm2
Conductor tierra (2 AWG):
física. Número de conductores: 1
Área total: 1 x 43.23 mm2 43.23 mm2
Área total: 847.63 mm².
De acuerdo a la tabla 4 del cap. 10. Tubo Conduit
Selección de
IMC
canalización.
Designación 63 mm (2 1/2”) Con 1323 mm²
métrica:

Todos los valores calculados para este proyecto, se presentan en los cuadros de carga y
cuadros de alimentadores dentro de los planos.

Ejemplo 5: Calculo del transformador.

Para calcular el transformador es necesario tomar en cuenta la carga total instalada de

contactos, alumbrado, fuerza y aplicar los factores de demanda indicados tabla 220-4 de
la NOM-001-SEDE-2012.

Wt 1 Cargas instaladas en alumbrado: 19,816 watts.

Wt 2 Cargas instaladas en contactos: 57,334 watts.
Wt 3 Carga instalada en fuerza: 50,286 watts.
Carga total instalada: 127,436 watts.
Para cada una de estas cargas, se definen los siguientes factores de corrección.

Para cargas de alumbrado:

Factor de demanda: 1.00

Para cargas de contactos en base a la tabla 220-4:

Factor de demanda: 0.57

Para cargas de fuerza:

Factor de demanda: 1.00

De lo anterior, se tiene:

Wt1 = WATTS de transformación necesarios para cargas de alumbrado

Wt 1=19,816 x 1=19,816Watts

Wt2 = WATTS de transformación necesarios para cargas de contactos.

Wt 2=57,334 x 0.57=33,167 Watts

Wt3 = WATTS de transformación necesarios para cargas de fuerza.

Wt 3=50,286 x 1=50,286 Watts

La demanda máxima es igual a la suma de los valores WT1, WT2 y WT3

19,816+33,167+50,286
Demanda máxima:= =103.269 kW
1000

kW
kVA =
FP

103.269
Demanda máxima= =114.74 kVA
0.9

Debido a los calculo anteriores se selecciona un transformador tipo pedestal de 150 kVA
de capacidad.
Cuadros de carga.
TABLERO: GN (GENERAL) CATALOGO: TAB LA400M141B ALUMBRADO: 19,816 ALIMETADOR: 3 F 4H 220V
MARCA: SQUARE'D INT. PRINCIPAL: 250 400 CONTACTOS: 57,334 DISTANCIA: 10
OBRA: VW ECAMOTOR BARRAS: 250 400 MOTORES: 47,302 CONDUCTOR: 2- 3/0 AWG
FECHA: JULIO DE 2022 ANCHO GAB.: 20" 32" S F TOTAL: 124,452 CANALIZACION: 2T- 63 MM
CIRC TAB 1 TAB 2 TAB 3 TAB 4 TAB 1E TAB 2E TAB 3E TAB 4E TAB 5E
W E In L S AWG e T F A S E S INT.
DIAGRAMA DE CONEXIONES
TAB LA400M141B W 30980 12788 24400 4104 12004 2272 12168 5248 20488 TOTALES V F H A M F. A. F. T. mm² MCM % F A B C T. M.
10743
1 1 30980 220 3 4 90.33 27 1 1 53.5 1/0 0.72 CH-12" 10493 3X175
9743
5087
2 1 12788 220 3 4 37.29 56 1 1 21.2 4 1.55 T-35 3735 3x50
3965
8233
3 1 24400 220 3 4 71.15 63 1 1 53.5 1/0 1.32 CH-12" 7983 3x100
8183
1368
4 1 4104 220 3 4 11.97 47 1 1 21.2 4 0.42 T-35 1368 3x15
1368
3564
FASE A: 43,522.67 5 1 12004 220 3 4 35.00 39 1 1 67.4 2/0 0.32 63 4480 3x100
FASE B: 41,294.67 3960
FASE C: 39,634.67 900
TOTAL: 124,452.00 6 1 2272 220 3 4 6.62 35 1 1 53.5 1/0 0.07 53 760 3x100
612
DESBALANCEO MAXIMO: 5364
7 1 12168 220 3 4 35.48 22 1 1 53.5 1/0 0.23 53 3564 3x100
43,522.67 - 39,634.67 x 100 = 3240
43522.667 1236
8 1 5248 220 3 4 15.30 22 1 1 53.5 1/0 0.10 53 2116 3x100
= 8.93 1896
7027
9 1 20488 220 3 4 59.74 22 1 1 33.6 2 0.62 41 6795 3x100
6667

10

11

12

13

14

TOTAL UNIDADES 1 1 1 1 1 1 1 1 1 0 0 0 0 0 0
TOTAL WATTS 30980 12788 24400 4104 12004 2272 12168 5248 20488 0 0 0 0 0 0 124452 220 3 4 362.89 10 0.8 1 85 3/0 0.34 63 43523 41295 39635 3X400
362.89
F.D. CARGA D
CARGA DE ALUMBRADO 19,816 1.00 19816 WATTS
CARGA DE CONTACTOS 57,334 0.58 33167.00 WATTS
CARGA DE FUERZA 47,302 1.00 47302.00 WATTS
CARGA TOTAL 124,452 100285.00 WATTS 0.806
111427.78 VA
CARGA DEMANDADA EN KVA 111.43 KVA
TRANSFORMADOR SELECCIONADO 150.00 KVA

TABLERO: TN1 CATALOGO: TAB NQ442L2C ALUMBRADO: 0 ALIMETADOR: 3F 4H 220V

MARCA: SQUARE'D INT. PRINCIPAL: 100 225 400 CONTACTOS: 21,250 DISTANCIA: 27 M
OBRA: VW ECAMOTOR BARRAS: 100 X 225 400 600 MOTORES: 9,730 CONDUCTOR: 1/0 AWG
FECHA: JULIO DE 2022 ANCHO GAB.: 14" 20" S F TOTAL: 30,980 CANALIZACION: CHAROLA CH-12"
CIRC C3F 2 HP C1F 5HP
W E In L S AWG e T F A S E S INT.
DIAGRAMA DE CONEXIONES LOCALIZACION CARGA C M C M
TAB NQ442L2C W 2000 1500 250 3730 TOTALES V F H A M F. A. F. T. mm² MCM % F A B C T. M.
1 667
3 1 2000 220 3 3 5.25 5 0.7 1 5.26 10 0.08 27 667 3X30
5 667
7 1333
9 2 4000 220 3 3 11.66 20 0.7 1 5.26 10 0.70 27 1333 3X30
11 1333
13 1333
15 2 4000 220 3 3 11.66 15 0.7 1 5.26 10 0.52 27 1333 3X30
17 1333
19 667
21 1 2000 220 3 3 5.83 5 0.8 1 5.26 10 0.09 27 667 3X30
23 667
25 750
1 1500 220 2 2 17.00 10 1 1 5.26 10 0.51 DC 2x30
27 750
29 750
1 1500 220 2 2 17.00 15 1 1 5.26 10 0.76 DC 2x30
31 750
FASE A: 10,743.33 33 2 500 127 1 2 4.37 5 0.8 1 5.26 10 0.13 27 500 1X20
FASE B: 10,493.33 35 2 500 127 1 2 4.37 15 1 1 5.26 10 0.39 DC 500 1X20
FASE C: 9,743.33 37
TOTAL: 30,980.00 39
41
DESBALANCEO MAXIMO: 2 667
4 1 2000 220 3 3 5.83 15 1 1 5.26 10 0.26 DC 667 3X30
10743 - 9743 x 100 = 6 667
10743 8 667
10 1 2000 220 3 3 5.83 18 1 1 5.26 10 0.31 DC 667 3X30
= 9.31 12 667
14 667
16 1 2000 220 3 3 5.83 23 1 1 5.26 10 0.40 DC 667 3X30
18 667
20 1243
22 1 3730 220 3 3 15.20 30 1 1 5.26 10 1.37 27 1243 3X30
24 1243
26 750
1 1500 220 2 2 17.00 20 1 1 5.26 10 1.02 DC 2x30
28 750
30 750
1 1500 220 2 2 17.00 25 1 1 5.26 10 1.27 DC 2x30
32 750
34 2 500 127 1 2 4.37 18 1 1 5.26 10 0.47 DC 500 1X20
36 2 500 127 1 2 4.37 23 1 1 5.26 10 0.60 DC 500 1X20
38 2 500 127 1 2 4.37 10 0.8 1 5.26 10 0.26 27 500 1X20
40 3 750 127 1 2 6.56 20 0.8 1 5.26 10 0.79 27 750 1X20
42

TOTAL UNIDADES 9 4 13 1 0 0 0 0 0 0 0 0 0 0 0
TOTAL WATTS 18000 6000 3250 3730 0 0 0 0 0 0 0 0 0 0 0 30980 220 3 4 90.33 27 0.8 1 53.49 1/0 0.72 CH-12" 10743 10493 9743 3X175
TABLERO: TN3 CATALOGO: TAB NQ442L2C ALUMBRADO: 4,400 ALIMETADOR:3 F 4H 220V
MARCA: SQUARE'D INT. PRINCIPAL: 100 225 400 CONTACTOS: 12,500 DISTANCIA: 63 M
OBRA: VW ECAMOTOR BARRAS: 100 X 225 400 600 MOTORES: 7,500 CONDUCTOR: 1/0 AWG
FECHA: JULIO DE 2022 ANCHO GAB.: 14" 20" S F TOTAL: 24,400 CANALIZACION: CHAROLA CH-12"
CIRC C3F 2 HP C1F CAMPANA
W E In L S AWG e T F A S E S INT.
DIAGRAMA DE CONEXIONES LOCALIZACION CARGA C M C A
TAB NQ442L2C W 2000 1500 250 400 TOTALES V F H A M F. A. F. T. mm² MCM % F A B C T. M.
1 667
3 1 2000 220 3 3 5.25 25 1 1 5.26 10 0.39 DC 667 3X30
5 667
7 667
9 1 2000 220 3 3 5.83 21 1 1 5.26 10 0.37 DC 667 3X30
11 667
13 667
15 1 2000 220 3 3 5.83 14 1 1 5.26 10 0.24 DC 667 3X30
17 667
19 600
3 1200 220 2 2 6.06 41 0.8 1 5.26 10 0.74 27 2X15
21 600
23 800
4 1600 220 2 2 8.08 48 0.8 1 5.26 10 1.16 27 2X15
25 800
27 800
4 1600 220 2 2 8.08 54 0.8 1 5.26 10 1.31 27 2X15
29 800
31 2 500 127 1 2 4.37 24 1 1 5.26 10 0.63 DC 500 1X20
FASE A: 8,233.33 33
FASE B: 7,983.33 35
FASE C: 8,183.33 37
TOTAL: 24,400.00 39
41
DESBALANCEO MAXIMO: 2 667
4 1 2000 220 3 3 5.83 5 1 1 5.26 10 0.09 27 667 3X30
8233 - 7983 x 100 = 6 667
8233 8 667
10 1 2000 220 3 3 5.83 7 1 1 5.26 10 0.12 27 667 3X30
= 3.04 12 667
14 750
1 1500 220 2 2 7.58 10 1 1 5.26 10 0.23 27 2X30
16 750
18 750
1 1500 220 2 2 7.58 10 1 1 5.26 10 0.23 DC 2X30
20 750
22 750
1 1500 220 2 2 7.58 20 1 1 5.26 10 0.45 DC 2X30
24 750
26 750
1 1500 220 2 2 7.58 25 1 1 5.26 10 0.57 DC 2X30
28 750
30 750
1 1500 220 2 2 7.58 30 1 1 5.26 10 0.68 DC 2X30
32 750
34 4 1000 127 1 2 8.75 20 1 1 5.26 10 1.05 DC 1000 1X20
36 4 1000 127 1 2 8.75 13 1 1 5.26 10 0.68 DC 1000 1X20
38
40
42

TOTAL UNIDADES 5 5 10 11 0 0 0 0 0 0 0 0 0 0 0
TOTAL WATTS 10000 7500 2500 4400 0 0 0 0 0 0 0 0 0 0 0 24400 220 3 4 71.15 63 0.8 1 53.49 1/0 1.32 CH-12" 8233 7983 8183

TABLERO: TN2 CATALOGO: TAB NQ430L1C ALUMBRADO: 1,320 ALIMETADOR:3 F 4H 220V

MARCA: SQUARE'D INT. PRINCIPAL: 100 225 400 CONTACTOS: 5,500 DISTANCIA: 56 M
OBRA: VW ECAMOTOR BARRAS: 100 X 225 400 600 MOTORES: 5,968 CONDUCTOR: 4 AWG
FECHA: JULIO DE 2022 ANCHO GAB.: 14" 20" S F TOTAL: 12,788 CANALIZACION: TUBERIA T-35 MM
CIRC C3F 4 HP C1F 2X32 LED
W E In L S AWG e T F A S E S INT.
DIAGRAMA DE CONEXIONES LOCALIZACION CARGA C M C A A
TAB NQ430L1C W 2000 2984 250 64 20 TOTALES V F H A M F. A. F. T. mm² MCM % F A B C T. M.
1 667
3 1 2000 220 3 3 5.25 15 0.8 1 8.37 8 0.15 27 667 3X30
5 667
7 1492
1 2984 220 2 2 20.00 13 0.8 1 8.37 8 0.49 27 2X40
FASE A: 5,087.33 9 1492
FASE B: 3,735.33 11 1492
1 2984 220 2 2 20.00 18 0.8 1 8.37 8 0.68 27 2X40
FASE C: 3,965.33 13 1492
TOTAL: 12,788.00 15 2 500 127 1 2 4.37 6 0.8 1 5.26 10 0.16 27 500 1X20
17 2 500 127 1 2 4.37 16 0.8 1 5.26 10 0.42 27 500 1X20
19
21
23
25
27
29
DESBALANCEO MAXIMO: 2 667
4 1 2000 220 3 3 5.25 5 0.8 1 8.37 8 0.05 27 667 3X30
5087 - 3735 x 100 = 6 667
5087 8 20 400 127 1 2 3.50 20 1 1 3.31 12 0.67 21 400 1X15
10 1 8 410 127 1 2 3.59 22 0.8 1 3.31 12 0.75 21 410 1X15
= 26.58 12 10 640 127 1 2 5.60 40 0.8 1 3.31 12 2.13 21 640 1X15
14 1 6 370 127 1 2 3.24 20 0.8 1 3.31 12 0.62 21 370 1X15
16
18
20
22
24
26
28
30

TOTAL UNIDADES 2 2 6 10 34 0 0 0 0 0 0 0 0 0 0
TOTAL WATTS 4000 5968 1500 640 680 0 0 0 0 0 0 0 0 0 0 12788 220 3 4 37.29 56 0.8 1 21.2 4 1.55 T-35 5087 3735 3965

TABLERO: TN4 CATALOGO: TAB NQ430L1C ALUMBRADO: 0 ALIMETADOR:3 F 4H 220V

MARCA: SQUARE'D INT. PRINCIPAL: 70 225 400 CONTACTOS: 0 DISTANCIA: 47 M
OBRA: VW ECAMOTOR BARRAS: 100 X 225 400 600 MOTORES: 4,104 CONDUCTOR: 4 AWG
FECHA: JULIO DE 2022 ANCHO GAB.: 14" 20" S F TOTAL: 4,104 CANALIZACION: TUBERIA T-35 MM
CIRC 2HP 0.75HP
W E In L S AWG e T F A S E S INT.
DIAGRAMA DE CONEXIONES LOCALIZACION CARGA M M
TAB NQ430L1C W 1492 560 TOTALES V F H A M F. A. F. T. mm² MCM % F A B C T. M.
1 497
3 1 1492 220 3 3 3.92 15 0.8 1 5.26 10 0.18 27 497 3X20
5 497
7 187
9 1 560 220 3 3 1.63 15 0.8 1 5.26 10 0.07 27 187 3X20
11 187
FASE A: 1,368.00 13
FASE B: 1,368.00 15
FASE C: 1,368.00 17
TOTAL: 4,104.00 19
21
23
25
27
29
DESBALANCEO MAXIMO: 2 497
4 1 1492 220 3 4 3.92 35 0.8 1 5.26 10 0.41 27 497 3X20
1368 - 1368 x 100 = 6 497
1368 8 187
10 1 560 220 3 4 1.63 35 0.8 1 5.26 10 0.17 27 187 3X20
= 0.00 12 187
14
16
18
20
22
24
26
28
30

TOTAL UNIDADES 2 2 0 0 0 0 0 0 0 0 0 0 0 0 0
TOTAL WATTS 2984 1120 0 0 0 0 0 0 0 0 0 0 0 0 0 4104 220 3 4 11.97 47 0.8 0.91 21.2 4 0.42 T-35 1368 1368 1368
En todos los planos de instalación, se complementan con la información necesaria de:

Simbología.

Notas generales del proyecto.

Croquis de localización.

Cédulas de cableado.

Instalaciones eléctricas de alumbrado.

Instalaciones eléctricas de contactos.

Instalaciones eléctricas de fuerza.

Cuadros de carga de alumbrado, contactos y fuerza.

Diagrama unifilar.

Especificación de materiales

Esperando que la información proporcionada ayude a la mejor comprensión del proyecto,

quedo a sus órdenes para cualquier aclaración al respecto.
