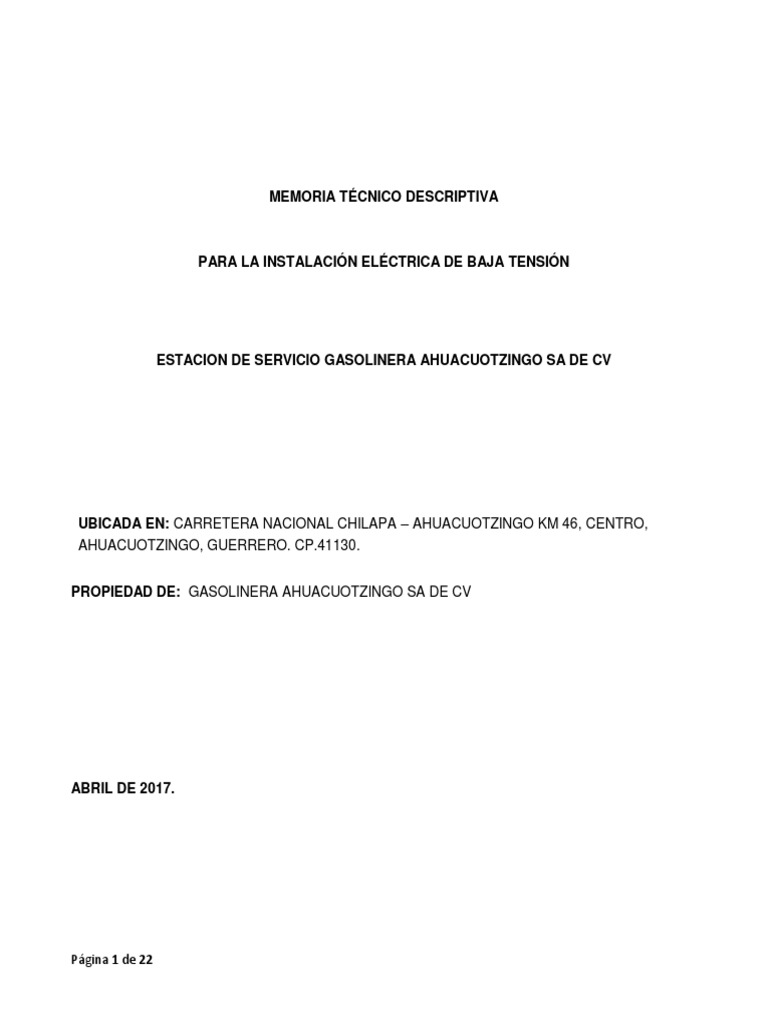

MEMORIA TÉCNICO DESCRIPTIVA

PARA LA INSTALACIÓN ELÉCTRICA DE BAJA TENSIÓN

ESTACION DE SERVICIO GASOLINERA AHUACUOTZINGO SA DE CV

UBICADA EN: CARRETERA NACIONAL CHILAPA – AHUACUOTZINGO KM 46, CENTRO,

AHUACUOTZINGO, GUERRERO. CP.41130.

PROPIEDAD DE: GASOLINERA AHUACUOTZINGO SA DE CV

ABRIL DE 2017.

Página 1 de 22
INDICE

I. GENERALIDADES

a) DESCRIPCIÓN DEL PROYECTO.

b) ESPECIFICACIONES

c) CÁLCULOS.

Página 2 de 22
I. GENERALIDADES

La estación de servicio se encuentra dividida en las siguientes secciones: área de operación y

servicio, el área de oficina, tienda de conveniencia, cuarto de máquinas y el cuarto eléctrico.

a) DESCRIPCIÓN DEL PROYECTO DE INSTALACIÓN ELÉCTRICA.

El Proyecto la Estación de Servicio tendrá una carga eléctrica instalada de 15,123 W, considerando
una carga total futura de 39,718 WATTS para los Servicios Propios del inmueble.

Las características de la energía eléctrica que requerirá el inmueble son las siguientes: Una
alimentación en 3 fases, 4 Hilos, 220/127 Volts, 60 Hz, compuesta por una subestación tipo Pedestal
de 45 KVA, que alimentará a futuro, a una carga instalada de 44.13 KVA, con una tensión primaria de
13.2 KV y una secundaria de 220/127 Volts, alimentando a un Tablero General tipo TABLERO
GENERAL"A", NQOD442L225CU,MARCA SQ'D, INTERRUPTOR PRINCIPAL 3X100, del que se
derivan circuitos primarios alimentadores a sistemas de fuerza y alumbrado en un sistema 3 fases, 4
Hilos, 220/127 Volts, 60 Hz, que alimentarán a Tableros Secundarios derivados del Tablero General
mismos que alimentarán a los Tableros para Equipos y Alumbrado.

b) ESPECIFICACIONES

INTERRUPTOR GENERAL

El interruptor general estará integrado en el Tablero General, y será de 3 Polos, con una capacidad
de 100 A de Corriente nominal y una capacidad interruptiva de 25 KAsim a 220 V, de acuerdo a los
cálculos que se integran en la presente memoria.

TABLERO GENERAL

El Tablero de distribución general del servicio será un tablero Tipo 3F-4H 42 CIRCUITOS,
INTERRUPTOR PRINICIPAL 3X100 para una Corriente de Cortocircuito de hasta 200 KAsim,
protegido por un Interruptor principal de 3x125 A de Capacidad nominal y de una Capacidad
Interruptiva de 25 KAsim a 240 V. Tendrá circuitos derivados protegidos con interruptores
termomagnéticos adecuados a las cargas, como se plasma en el Diagrama Unifilar que forma parte
de los planos de proyecto, en donde se indican las capacidades nominales y las de cortocircuito
calculadas en la presente memoria, según lo indica el cálculo de cortocircuito correspondiente.

TABLEROS DERIVADOS.
Del Tablero General se derivarán circuitos Alumbrado, Contactos y Aire Acondicionado y de Fuerza
para los equipos dispensadores de combustible, todos diseñados para una Icc de 18 KAsim, con
circuitos derivados de fuerza y de Alumbrado y Contactos, según se indica en los cuadros de carga
correspondientes que forman parte de los planos del proyecto, con circuitos derivados protegidos con
interruptores que tendrán una capacidad interruptiva mínima de 10 KAsim.

CONDUCTOR PARA ALIMENTADORES Y SUBALIMENTADORES DE BAJA TENSIÓN.

Para los Alimentadores y subalimentadores de Baja tensión (220/127 V) se emplearán conductores

de Cobre con aislamiento THW-LS para 600 Volts para una temperatura de Operación de 90ºC,
marca Iusa o similar.

Éstos conductores se instalarán de una pieza sin empalmes entre un equipo y otro, instalándolos en
Tubería Conduit de Fierro Galvanizado Pared Gruesa, en las áreas que así lo considera la NOM-

Página 3 de 22
SEDE-001, y en Tubo Conduit de PVC pesado en las áreas que así lo permita la norma, mismas que
se indican en las acotaciones que van en los planos correspondientes, cuidando que la instalación de
dichos conductores se haga hasta que la canalización esté terminada al 100%.

Todos los conductores que se instalen deben contar con el certificado correspondiente de la
Asociación Nacional de Normalización del Sector Eléctrico A. C. (ANCE)

CONDUCTORES PARA CIRCUITOS DERIVADOS.

Para alimentar los circuitos derivados de (220/127 V), se utilizarán conductores cableados de cobre
con aislamiento THW-LS para 600 Volts, tipo antiflama, para operar a una temperatura máxima de
90º C.

Éstos conductores se instalarán de una pieza sin empalmes entre un equipo y otro, instalándolos en
la canalización hasta que ésta esté terminada al 100%.

Debe respetarse el código de colores para los conductores de calibre 14 hasta 6 AWG, utilizando el
color blanco o gris claro para el conductor neutro, el color verde para los conductores de puesta a
tierra en caso de ser aislados, y colores distintos a los anteriores para los conductores de fase. Para
conductores de mayor calibre, debe marcarse los extremos de los conductores de neutro y de puesta
a tierra con los colores correspondientes o identificarse por otros medios apropiados.

Todos los conductores que se instalen deben contar con el certificado correspondiente de la
Asociación Nacional de Normalización del Sector Eléctrico A. C. (ANCE).

CANALIZACIONES Y REGISTROS.

Para los Alimentadores y Subalimentadores, se emplearán tubos de PVC Pesado y F.G.P.G marca
Omega o equivalente, con cajas de conexión tipo condulet, de acuerdo a especificaciones indicadas
en planos.

Para circuitos derivados de motores, alumbrado y contactos, con canalización ahogada en Pisos,
Muros y Losas, se empleará tubería de PVC Conduit tipo pesado soportados adecuadamente. Marca
Tub-Flex o equivalente.

Para circuitos derivados de motores alumbrado y contactos, con canalización instalada por lecho
bajo de losa, se empleará tubería de de F.G.P.G marca Omega o equivalente, con cajas de conexión
tipo condulet, de acuerdo a especificaciones indicadas en planos.

Se debe cumplir con los espacios libres para los conductores y empalmes que se alojen en las cajas
de registro, como se indica en la sección 370-16 de la NOM-001-SEDE-2012.

SISTEMA DE TIERRA.

El sistema de tierra se conectará directamente al neutro de tierra corrido de la CFE mediante cable de
cobre desnudo calibre 1/0.

Adicionalmente construirá un sistema de tierra a base cable de cobre desnudo de 33.6 mm² (2) AWG
directamente enterrado a 60 cm de profundidad, formando un anillo que abarque la superficie que
ocupe el transformador.

El conductor se conectará a electrodos tipo cooperweld de 16 mm Ø por 3 mts de longitud enterradas

en el registro de piso y dos más separadas 6 metros de ésta hacia el lado derecho del registro frente
al transformador.

Página 4 de 22
Para subalimentadores y circuitos derivados, en todas las trayectorias de tubería que alojen
conductores eléctricos, se agregará un cable de cobre desnudo o aislado, según lo requiera el área
correspondiente, de acuerdo a la norma, que se conectará a todas las partes metálicas no
conductoras del sistema, con el fin de proteger a los usuarios de la instalación de cualquier posible
choque eléctrico, lográndose además obtener una continuidad eléctrica en canalizaciones con lo que
se evita la existencia de potenciales diferentes entre elementos no conductores del sistema eléctrico.

En caso de los circuitos que requieran un sistema de tierra aislada, deberán contener en sus
canalizaciones, un conductor de puesta a tierra aislado de color verde conectado dentro de gabinetes
de tableros a barras de conexión aisladas de las partes metálicas de los equipos, y un conductor de
puesta a tierra desnudo que se conectará todas las partes metálicas de los equipos.

RECEPTACULOS. Los receptáculos serán polarizados, con tierra aislada, como lo indica la Norma.

C A L C U L O S.

NOTAS REFERENTE A LOS CÁLCULOS

CAÍDA DE TENSIÓN.

De acuerdo a las secciones 210-19 (Nota 4) y 215-2 (b) (Nota 1) de las NOM- 001-SEDE-2012, la
caída de tensión desde el medio de desconexión principal hasta cualquier salida de la instalación, no
debe exceder de 5 %. Se recomienda que dicha caída de tensión se distribuya en el circuito derivado
y el alimentador de manera que en cualquiera de ellos, ésta no sea mayor al 3 %.

FACTOR DE POTENCIA. El factor de potencia considerado es de 0.90.

TEMPERATURA. La temperatura ambiente considerada es de 30º C.

CALCULO PARA SELECCIONAR LA CAPACIDAD DEL INTERRUPTOR PRINCIPAL Y LA

SECCIÓN TRANSVERSAL DE LOS CONDUCTORES DEL ALIMENTADOR GENERAL DE
BAJA TENSIÓN.

CARACTERÍSTICAS DE LA ENERGÍA ELÉCTRICA DE BAJA TENSIÓN.

TENSIÓN: 220/127 Volts

Nº DE FASES: 3
Nº DE HILOS: 4
FRECUENCIA: 60 Hz.
FACTOR DE POTENCIA: 0.9

CÁLCULOS PARA EL ALIMENTADOR GENERAL DE BAJA TENSIÓN.

Para el cálculo de los alimentadores se utilizarán las siguientes fórmulas y factores de cálculo:

Factor de ajuste por agrupamiento (F.A.) = 0.8 (4 a 6 conductores)

De acuerdo a nota 8 a) de las tablas 310.16 a 310.19 de la NOM-001-SEDE-2012

Factor de ajuste por temperatura (F.T.) = 0.82 (36 a 40ºC)

De acuerdo a la tabla 310.16 de la NOM-001-SEDE-2012.

Factor de potencia (COSØ) = 0.9

Página 5 de 22
Caída de tensión de Alimentadores = 2 %
Caída de tensión de Circuitos derivados = 3 %, dividiéndose en un 2 % entre tablero general y tablero
subderivado y en un 1 % del tablero subderivado al sitio de utilización.

A) Calculo de la corriente nominal

De acuerdo a la Ley de Ohm.

W x f.s.
IN = --------------------- A
3 EF x COSØ

B) Calculo del interruptor termomagnetico

Los interruptores termomagnéticos principal y de alimentaciones a tableros secundarios se calcularán
como sigue:
De acuerdo al artículo 210-22 c) de la NOM-001-SEDE-2012.
ITM = 1.25 x IN A
De acuerdo al artículo 240-6 a de la NOM-001-SEDE-2012.
Se selecciona el interruptor termomagnético de capacidad inmediata superior, el cual protegerá al los
conductores del circuito al que alimenta. Los tableros alimentados por estos conductores contarán
con Interruptor Principal calculado de la misma manera.
Para la instalación de fuerza:

La corriente demandada por la carga será de:

I C = 1.25 Ic del motor mayor + Suma de las corrientes de carga de los demás motores.
De la sección 430-52 de las NOM-001-SEDE-2012. (Para circ. Derivado de un solo motor)
De la sección 430-53(c ) (4). Para varios motores o cargas en un circuito derivado.

C) Selección del conductor por capacidad de conducción

In In
ICOND = ------------------- = ------------------ A
F.A. x F.T. 0.8 x 0.82

Considerando 4 conductores a 75°C, y de capacidad de conducción.

De acuerdo a la tabla A 310.1 de la NOM-001-SEDE-2012.

D) Selección del conductor por caída de tensión

Cálculo de la sección transversal del conductor, de acuerdo a la Ley Ohm.

2 3 X L x I
S = ---------------------- mm2
EF x e%

Se selecciona el conductor de sección transversal que corresponda de acuerdo a la tabla A 310.1

de la NOM-001-SEDE-2012.

E) Cálculo de la impedancia del conductor de acuerdo a la Ley Ohm.

Página 6 de 22
 VI x 10 X e%
Z = ---------------------- 0hms / km.
3 x L X I

Se selecciona el conductor que corresponda de acuerdo con la tabla No. 9 del apéndice B del
NEC.

Conclusión: Se selecciona el calibre de conductor que resulte mayor, que será el mismo
tanto para los conductores de fase como para el conductor neutro, de acuerdo a lo especificado
por la norma NOM-001-SEDE-2012.

F) Selección de las charolas portaconductores o del diámetro de tubería de los

conductores del circuito
En el caso de charolas portaconductores, se seleccionan de acuerdo al número y tamaño de
conductores que soportarán considerando su dimensionamiento de acuerdo a la ficha técnica del
fabricante.
De acuerdo a capítulo 10 (4.10) tablas de la NOM-001-SEDE-2012 se seleccionara la tubería que
cuya sección transversal corresponda al 40 % de la sección transversal del total de los
conductores alojados, acuerdo a la tabla 10-4 de la NOM--001-SEDE-2012.
Las dimensiones de estos elementos se plasman en los planos correspondientes.

G) Calculo de la caída de tensión real

CAIDA DE TENSION = (CUT mv/AmpxMetro) x I Amp x L Metro / 1000

% de CAIDA DE TENSION = CT V x 100 / Tensión de Fase a Neutro V
Donde:
CUT mv/Amp x Metro es la CAIDA UNITARA DE TENSION, extraída de los datos técnicos del
fabricante.
CONCLUSION:

Los cálculos de selección de conductores y de protecciones por ampicidad y por caída de tensión se
muestran en las tablas siguientes:
CUADRO DE CARGAS Y DE CALCULO DE CORRIENTES Y CAIDAS DE TENSION TAB. "A", 3F, 4H, 220/127 V, CON INT. TERM. PPAL. DE 3X125 AMP., MARCA SQ'D

CIRCUITO TABLERO I I DIS PROT. INT I DIS COND. CONDUCTOR LONG. CUT mv/a.m CT VoLTS CT VoLTS ACUM CT % CT % ACUM ALUMBRADO LED TABLERO B TABLERO C EVO TS550 LUMINARIA CONTACTO LUMINARIA W FASE A W FASE B W FASE C W TOTALES
CU-Cud 28 2280 7827 180 130 180 60

A-1 FALDON EN TECHUMBRE (GASOLINAS) ILUM. LED 10.41 10.41 1X15 11.08 2-8 1-12d 33 4.8517 1.6669 1.6669 1.3125 1.3125 42 1190.00 1190.00
A-2 FALDON EN TECHUMBRE (DIESEL) ILUM. LED 7.23 7.23 1X15 7.69 2-8 1-12d 46 4.8517 1.6128 1.6128 1.2699 1.2699 29 826.00 826.00
A-3 ANUNCIO INDEPENDIENTE ILUMINACION. 8.40 8.40 1X15 8.94 2-8 1-12d 50 4.8517 2.0375 2.0375 1.6043 1.6043 16 960.00 960.00
A-4 ANUNCIO TABLETAS (MAGNA,PREMIUM,DIESEL) 9.45 9.45 1X15 10.05 2-8 1-12d 45 4.8517 2.0629 2.0629 1.6244 1.6244 6 1080.00 1080.00
A-5 ILUMINACION PLAFON DISPENSARIOS 1 y 2. 4.55 4.55 1X15 4.84 2-10 1-12d 42 7.7146 1.4741 1.4741 1.1607 1.1607 4 520.00 520.00
A-6 ILUMINACION PLAFON DISPENSARIO 3. 2.27 2.27 1X15 2.42 2-10 1-12d 45 7.7146 0.7897 0.7897 0.6218 0.6218 2 260.00 260.00
A-7 TABLERO DE OFICINAS TAB B 7.87 7.87 3X60 8.38 4-4 1-10d 10 1.6620 0.1309 0.1309 0.1030 0.1030 1 900.00 690.00 690.00 2280.00
A-8 TABLERO DE MOTORES TAB C 23.12 23.12 3X40 24.59 4-8 1-10d 5 4.2017 0.4857 0.4857 0.3824 0.3824 1 2542.00 2642.50 2642.50 7827.00
A-9 CONSOLAS ADMINISTRATIVAS (CTO. FACTURACION). 1.57 1.57 1X15 1.68 2-12 1-14d 18 12.2663 0.3477 0.3477 0.2738 0.2738 1 180.00 180.00

TOTAL TRANSFORMADOR A MEDIDOR 44.78 55.98 3X100 47.64 4-1/0 1-6d 2 0.6578 0.0589 0.0589 0.0464 0.0464 72 1 1 1 6 6 16 5072.00 4932.50 5118.50 15123.00
MEDIDOR A INTERRUPTOR GENERAL 44.78 55.98 3X200 47.64 4-1/0 1-6d 0.5 0.6578 0.0147 0.0589 0.0116 0.0580 72 1 1 1 6 6 16 5072.00 4932.50 5118.50 15123.00
INTERRUPTOR GENERAL A INTERRUPTOR PRINCIPAL 44.78 55.98 3X100 47.64 4-1/0 1-6d 52 0.6578 1.5318 0.0589 1.2061 1.2641 72 1 1 1 12 12 32 5072.00 4932.50 5118.50 15123.00
INTERRUPTOR PRINCIPAL A TABLERO GENERAL 44.78 55.98 3X100 47.64 4-1/0 1-6d 8 0.6578 0.2357 0.0589 0.1856 0.1856 72 1 1 1 30 24 64 5072.00 4932.50 5118.50 15123.00

CAIDA MAXIMA ENCONTRADA 3.90 VOLTS 2.89 %

DESBALANCEO = (FASE MAYOR -FASE MENOR)X100/FASE MAYOR= 3.63 %

CUADRO DE CARGAS Y DE CALCULO DE CORRIENTES Y CAIDAS DE TENSION TAB. "B" (OFICINAS) , 3F, 4H, 127/200 V, CON INT. TERM. PPAL. DE 3X50 AMP., MARCA SQ'D

CIRCUITO TABLERO I I DIS PROT. INT I DIS COND. CONDUCTOR LONG. CUT mv/a.m CT VoLTS CT VoLTS ACUM CT % CT % ACUM ARBOTANTE LUMINARIA CONTACTO W FASE A W FASE B W FASE C W TOTALES
CU-Cud 15 15 180

B-1 ILUMINACION BAÑOS PUBLICOS, C. SUCIOS Y RESIDUOS 1.44 1.44 1X15 1.54 2-14 1-14d 10 19.5033 0.2815 0.2815 0.2217 0.2217 2 9 165.00 165.00
B-2 FACTURACION, BAÑO EMPLEADOS, CTO ELECT, Y MAQ. 1.44 1.44 1X15 1.54 2-14 1-14d 25 19.5033 0.7039 0.7039 0.5542 0.5542 2 9 165.00 165.00
B-3 ILUMINACION PRIMER NIVEL Y ESCALERAS. 1.44 1.44 1X15 1.54 2-14 1-14d 35 19.5033 0.9854 0.9854 0.7759 0.7759 11 165.00 165.00
B-4 CONTACTOS PLANTA BAJA 3.15 3.15 1X15 3.35 2-10 1-12d 20 7.7146 0.4860 0.4860 0.3826 0.3826 2 360.00 360.00
B-5 CONTACTOS PRIMER NIVEL 7.87 7.87 1X15 8.38 2-10 1-12d 25 7.7146 1.5186 1.5186 1.1958 1.1958 5 900.00 900.00
B-6 ILUMINACION BANQUETA. 1.44 1.44 1X15 1.54 2-14 1-14d 45 19.5033 1.2669 1.2669 0.9976 0.9976 11 165.00 165.00
B-7 CONTACTOS PARA LABORATORIO DE PEMEX. 3.15 3.15 1X20 3.35 2-10 1-12d 10 7.7146 0.2430 0.2430 0.1913 0.1913 2 360.00 360.00

TOTAL TABLERO GRAL. A TAB. B 7.87 7.87 3X50 8.38 4-4 1-6d 10 1.6620 0.1309 0.1309 0.1030 0.1030 4 40 9 900.00 690.00 690.00 2280.00

CAIDA MAXIMA ENCONTRADA 1.65 VOLTS 1.30 %

DESBALANCEO = (FASE MAYOR -FASE MENOR)X100/FASE MAYOR= 23.33 %

Página 7 de 22
 CUADRO DE CARGAS Y DE CALCULO DE CORRIENTES Y CAIDAS DE TENSION TAB. "C" (MOTORES) , 3F, 4H, 220/127V, CON INT. TERM. PPAL. DE 3X40 AMP., CAT. QOD424L100, MARCA SQ'D

CIRCUITO TABLERO I I DIS PROT. INT I E.T. DISP. PROT. I DIS COND. CONDUCTOR LONG. CUT mv/a.m CT VoLTS CT VoLTS ACUM CT % CT % ACUM MOTOR MOTOR MOTOR RELEVADOR REGULADOR W FASE A W FASE B W FASE C W TOTALES
CU-Cud 2073 1186 840 1 1350.00

C-1 BOMBA DIESEL 5.19 7.26 2X15 6.49 E.T. 5.19 A 5.52 2-10 1-12d 32 7.7146 1.2808 1.2808 1.0085 1.0085 1 593.00 593.00 1186.00
C-2 BOMBA PREMIUM 5.19 7.26 2X15 6.49 E.T. 5.19 A 5.52 2-10 1-12d 26 7.7146 1.0406 1.0406 0.8194 0.8194 1 593.00 593.00 1186.00
C-3 BOMBA MAGNA 5.19 7.26 2X15 6.49 E.T. 5.19 A 5.52 2-10 1-12d 23 7.7146 0.9206 0.9206 0.7248 0.7248 1 593.00 593.00 1186.00
C-4 BOMBA DE AGUA SUMERGIBLE. 3.67 5.14 2X15 4.59 INT. 2X15 A 3.91 2-10 1-12d 10 7.7146 0.2835 0.2835 0.2232 0.2232 1 420.00 420.00 840.00
C-5 RELEVADOR DE AISLAMIENTO 0.05 0.07 1X15 N/A INT. 1X15 A 0.06 2-12 1-12d 5 12.2663 0.0032 0.0032 0.0025 0.0025 6 6.00 6.00
C-6 COMPRESOR 9.07 12.70 2X20 11.34 E.T. 9.07 A 9.65 2-10 1-10d 5 7.7146 0.3498 0.3498 0.2754 0.2754 1 1036.50 1036.50 2073.00
C-7 DISPENSARIOS Y CONSOLAS TAB D 11.81 11.81 1X20 N/A INT. 1X20 A 12.56 2-10 1-10d 5 7.7146 0.4556 0.4556 0.3587 0.3587 1 1350.00 1350.00

TOTAL TABLERO GRAL. A TAB. C 23.12 28.90 3X40 N/A 3X40 24.59 4-8 1-10d 5 4.2017 0.4857 0.4857 0.3824 0.3824 1 3 1 6 1 2542.00 2642.50 2642.50 7827.00

CAIDA MAXIMA ENCONTRADA 1.77 VOLTS 1.39 %

DESBALANCEO = (FASE MAYOR -FASE MENOR)X100/FASE MAYOR= 3.80 %

CUADRO DE CARGAS Y DE CALCULO DE CORRIENTES Y CAIDAS DE TENSION TAB. "D"(DISPENSARIOS), 1F, 2H, 220/127 V, CAT. QO30M100 CON INT. TERM. PPAL. DE 1x30 AMP. MCA. SQ'D

CIRCUITO TABLERO I I DIS PROT. INT I DIS COND. CONDUCTOR LONG. CUT mv/a.m CT VoLTS CT VoLTS ACUM CT % CT % ACUM CONT. VOL. PUNTO VENTA DISP. A/A DISP. 1 PROD. DISP. 2 PROD. W FASE A W TOTALES
CU-Cud 180 180 150 180 180

D-1 DISPENSARIO 1 (GAS.-FUERZA-ILUM.) 1.57 1.57 1X15 1.68 2-12 1-14d 27 12.2663 0.5216 0.5216 0.4107 0.4107 1 180.00 180.00
D-2 DISPENSARIO 2 (GAS.-FUERZA-ILUM.) 1.57 1.57 1X15 1.68 2-12 1-14d 19 12.2663 0.3670 0.3670 0.2890 0.2890 1 180.00 180.00
D-3 DISPENSARIO 3 (DIESEL-FUERZA-ILUM.) 1.57 1.57 1X15 1.68 2-12 1-14d 34 12.2663 0.6568 0.6568 0.5171 0.5171 1 180.00 180.00
D-4 DISPENSARIO A/A ISLA 1 Y 2. 2.62 2.62 1X15 2.79 2-12 1-14d 28 12.2663 0.9015 0.9015 0.7098 0.7098 2 300.00 300.00
D-5 DISPENSARIO A/A ISLA 3. 1.31 1.31 1X15 1.40 2-12 1-14d 33 12.2663 0.5312 0.5312 0.4183 0.4183 1 150.00 150.00
D-6 TERMINAL PUNTO DE VENTA DISP. 2. 1.57 1.57 1X15 1.68 2-12 1-14d 26 12.2663 0.5022 0.5022 0.3955 0.3955 1 180.00 180.00
D-7 INTERFAZ DE COMUNIC. (CTRL. VOLUM.) 1.57 1.57 1X15 1.68 2-12 1-14d 18 12.2663 0.3477 0.3477 0.2738 0.2738 1 180.00 180.00

TOTAL TABLERO C TAB. D 11.81 14.76 1X20 12.56 2-10 1-10d 5 7.7146 0.4556 0.4556 0.3587 0.3587 1 1 3 1 2 1350.00 1350.00

CAIDA MAXIMA ENCONTRADA 1.36 VOLTS 1.07 %

DESBALANCEO = (FASE MAYOR -FASE MENOR)X100/FASE MAYOR= 0.00 %

CAIDA MAX. % EN TABLEROS

TABLERO A 2.89
TABLERO B 1.30
TABLERO C 1.39
TABLERO D 1.07

MAXIMO = 2.89

CALCULO DE CORTOCIRCUITO

METODO DE CALCULO: METODO PU DE LAS COMPONENTES SIMETRICAS.

DATOS:

El transformador es de 45 KVA
Conexión del Transformador: Estrella-Estrella.
Tipo de neutro: Neutro corrido de la Red de CFE.
La capacidad de la subestación es de: 45 KVA
La impedancia del transformador es de: 5.28 %
La impedancia de los motores es de: 25 %
El Voltaje secundario es de: 220 Volts
La ICC trifásico en acometida = 3880 Amperes (dato proporcionado por la compañía suministradora)
Potencia de Cortocircuito de la CFE en la Zona: 20.00 MVA S.E. TLAPA.

Impedancia de los conductores:

Z = ra 2 + xl 2 / Km

En este caso, por las dimensiones de la instalación, se desprecia la impedancia de los conductores.

Página 8 de 22
DIAGRAMA UNIFILAR PARA EL CALCULO DE CORTOCIRCUITO.

Página 9 de 22
CALCULOS.

PROCEDIMIENTO.

1.- Selección de la potencia base.

2.- Conversión de las impedancias de los conductores en ohms a Impedancia Por Unidad pu.

La conversión se realiza mediante las formulas:

Reactancia de la red 𝑋 = 𝑘𝑉𝐴𝐵 /𝑘𝑉𝐴𝑐𝑐

Reactancia del transformador 𝑋𝑝𝑢 = (𝑋% x 𝑘𝑉𝐴𝐵 )/(100 x 𝑘𝑉𝐴𝑇)

Reactancia de los motores 𝑋𝑝𝑢 = (𝑋% x 𝑘 𝑉𝐴𝐵)/(100 x 𝑘𝑉𝐴𝑀)

Donde:

kVAB. Potencia base.

kVACC. Potencia de cortocircuito al punto de suministro.
X%. Reactancia del TR.
kVAB. Potencia base.
kVAT. Potencia del TR.
X%. Reactancia del motor.
kVAB. Potencia base.
kVAT. Potencia del motor.

3.- Representación de los elementos de impedancia referidos a una potencia base común en un
diagrama unifilar.

4.- Cálculo de la impedancia de la red usando las leyes de suma de impedancias en serie y en
paralelo para los puntos de cortocircuito analizado.

5.- Cálculo de la corriente de cortocircuito simétrica y asimétrica por las fórmulas:

Corriente base 𝐼𝐵 = 𝑘𝑉𝐴𝐵 / 3 𝑘𝑉

Corriente de Cortocircuito en pu 𝐼𝑐𝑐𝑝𝑢 = 1 / 𝑋 𝐸𝑞𝑡𝑜𝑡𝑎𝑙

Corriente de Cortocircuito 𝐼𝑐𝑐 = 𝐼𝑐𝑐𝑝𝑢 𝑥 𝐼𝐵

Potencia de Cortocircuito 𝑃𝑐𝑐 = 3 𝑉𝐿 𝐼𝑐𝑐

Donde:

kVAB. Potencia base.

kV kV en el punto de falla de línea.
X Eqtotal Reactancia equivalente en el punto de falla.
Iccpu Valor de Icc en por unidad.
IB Valor de corriente base.
VL Tensión de línea en el punto de falla.
Icc Corriente de cortocircuito en el punto de falla.

Página 10 de 22
Icc sim = Icc

Icc asim = 1.25 Icc sim

Y la potencia de cortocircuito simétrica será:

Pcc sim = Pcc

6.- Se calculan las corrientes de cortocircuito bifásica y monofásica mediante los diagramas de
secuencia positiva, negativa y cero.

CALCULOS:

Se selecciona una potencia base de 45 KVA.

Se realizará el cálculo de cortocircuito considerando como puntos de falla los siguientes:

a).- Bus del interruptor principal y Tablero General.

b).- Bus del Tablero General para la Carga Mayor Registrada.

REDUCCION DE IMPEDANCIAS.

Para los diagramas de impedancias se toman como elementos que contribuyen a la Corriente de
Cortocircuito se consideran las siguientes fuentes:

• RED DE CFE
• MOTORES DE INDUCCIÓN

Por lo anterior, se traza un diagrama de impedancias considerando las impedancias de:

• RED DE CFE
• TRANSFORMADORES PROPIOS.
• MOTORES DE LA INSTALACION.

Por ser insignificantes, se deprecian las impedancias de los conductores de la instalación.

Siguiendo el procedimiento se generan los cuadros de cálculo que se insertan a continuación:

Página 11 de 22
 MEMORIA DE CALCULO DE CORTOCIRCUITO
CALCULO DE CORRIENTE DE CORTO CIRCUITO TRIFASICO:
GASOLINERA AHUACUOTZINGO SA DE CV
1.- CALCULO DE CORRIENTE DE CORTOCIRCUITO TRIFASICA.
METODO DE LAS COMPONENTES SIMETRICAS

1.1.- CARACTERISTICAS DEL SISTEMA.

Se trata de una instalación alimentada por CFE mediante una línea trifasica con neutro corrrido.
El transformador de la instalación es tipo Delta-Estrella, con neutro aterrizado.
Los motores son del tipo de inducción sin neutro aterrizado.

1.2.1.- Diagrama de Secuencia Positiva y Negativa.

Página 12 de 22
 1.2.2.- Cálculo de las reactancias.

POTENCIA BASE PARA CALCULO 45 KVA TENSION BASE 13.2 KV

CALCULO DE REACTANCIAS EN pu
ELEMENTO DEL CIRCUITO POTENCIA REACTANCIA EN REACTANCIA EN INVERSOS
KVA BASE PROPIA % BASE DE CALCULO pu

RED DE CFE S.E. TLAPA 20000 0.0023 444.4444

TRANSFORMADOR 45 2.1400 0.0214 46.7290

BOMBA DIESEL 1.3178 25.0000 8.5371 0.1171

BOMBA PREMIUM 1.3178 25.0000 8.5371 0.1171
BOMBA MAGNA 1.3178 25.0000 8.5371 0.1171
BOMBA DE AGUA SUMERGIBLE. 0.9333 25.0000 12.0536 0.0830
COMPRESOR 2.3033 25.0000 4.8842 0.2047

1.2.3.- Cálculo de las reactancias equivalentes.

REACTANCIA DE LA RED pu

Jr = 0.0023

REACTANCIA DEL TRANSFORMADOR pu

Jt = 0.0214

REACTANCIA DEL GRUPO DE MOTORES pu

MOTOR REACTANCIA INVERSO REACTANCIA EQ.

SUMA DE INVERSOS 0.6391

TOTALES 0.6391 Jme = 1.5647

Jme = 1.5647

1.2.4.- Cálculo de las reactancias de secuencia positiva.

REACTANCIA EN EL BUS 1

ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jme 1.5647 0.6391

Jme 0.6391 Jme = 1.5647

Página 13 de 22
 ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jt 0.0214 0.0214
Jme 1.5647 1.5647

Jt+Jme Jt+Jme = 1.5861

ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jr 0.0023 444.4444
Jt+Jme 1.5861 0.6305

Jt+Jme 445.0749 Jt+Jme = 0.0022

CORRIENTE DE CORTOCIRCUITO EN EL BUS 1

Icc pu = 445.0749 X1 = 0.0022

Ib = 1.9683
Icc sim = 876.0398
Icc asim = 1095.0497

REACTANCIA EN EL BUS 2

ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jr 0.0023 0.002250
Jt 0.0214 0.0214

Jr+Jt Jrt 0.0237

ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jr+Jt 0.0237 42.2833

Jme 1.5647 0.6391

Jrt+Jme 42.9224 Jrt+Jme = 0.0233

CORRIENTE DE CORTOCIRCUITO EN EL BUS 2

Icc pu = 42.9224 X1 = 0.0233

Ib = 118.0978
Icc sim = 5069.0437 SE ELIGE UN INTERRUPTOR PRINCIPAL CON UNA CAPACIDAD INTERRUPTIVA DE 25 KAsim
Icc asim = 6336.3046

CORRIENTE DE CORTOCIRCUITO DE LA CARGA MAYOR EN EL BUS 2

ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jcarga mayor 12.0536 0.0830 12.0536

Jcarga mayor Jcarga mayor= 12.0536

ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jotras cargas 0.5561 1.7981

Jotras cargas Jotras cargas= 1.7981

Página 14 de 22
 ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jt 0.0214 46.7290 0.0214

Jotras cargas 1.7981 0.5561 1.7981

Jt+Jotras cargas Jt+Jotras cargas= 1.8195

CORRIENTE DE CORTOCIRCUITO DE LA CARGA MAYOR EN EL BUS 2

Icc pu = 0.5496
Ib = 118.0978
Icc sim = 64.9074 SE ELIGEN UN INTERRUPTORES DERIVADOS CON UNA CAPACIDAD INTERRUPTIVA DE 10 KAsim
Icc asim = 81.1342

1.2.5.- Diagrama de Secuencia Negativa.

Por el sistema de aterrizamiento y el tipo de conexión del transformador, este Diagrama es igual al de Secuencia Positiva,
por lo que los resultados son los mismos que en el punto anterior.

X2 = 0.0022

1.3.1.- Diagrama de Secuencia Cero.

Página 15 de 22
 1.3.2.- Cálculo de las reactancias de secuencia cero.

REACTANCIA EN EL BUS 1

ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jt 0.0214 0.0214
Jmte 1.5647 1.5647

Jt+Jmte Jt+Jmte = 1.5861

ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jr 0.0023 444.4444
Jt+Jmte 1.5861 0.6305

Jr+Jt+Jem 445.0749 Jr+Jt+Jem = 0.0022

1.3.3.- Cálculo de la corriente de cortocircuito trifásica.

CORRIENTE DE CORTOCIRCUITO TRIFASICA EN EL BUS 1

Icc pu = 445.0749 X0 = 0.0022

Ib = 1.9683
Icc sim = 876.0398
Icc asim = 1095.0497

REACTANCIA EN EL BUS 2

ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jr 0.0023 0.002250
Jt 0.0214 0.0214

Jr+Jt Jrt 0.0237

ELEMENTO REACTANCIA INVERSO REACTANCIA EQ.

Jr+Jt 0.0237 42.2833

Jmte 1.5647 0.6391

Jrt+Jmte 42.9224 Jrt+Jmte = 0.0233

CORRIENTE DE CORTOCIRCUITO TRIFASICA EN EL BUS 2

Icc pu = 42.9224 X0 = 0.0233

Ib = 118.0978
Icc sim = 5069.0437 SE ELIGE UN INTERRUPTOR PRINCIPAL CON UNA CAPACIDAD INTERRUPTIVA DE 25 KAsim
Icc asim = 6336.3046

1.3.4.- Cálculo de las corrientes de cortocircuito bifásica, bifásica a tierra y monofásica.

REACTANCIAS DE SECUENCIA POSITIVA, NEGATIVA Y CERO.

BUS 1 X1= 0.0022 X2= 0.0022 X0= 0.0022

BUS 2 X1= 0.0233 X2= 0.0233 X0= 0.0233

Página 16 de 22
 1.3.4.1.- CALCULO DE CORRIENTE DE CORTOCIRCUITO BIFASICA Y BIFASICA A TIERRA.

FALLA DE LINEA A LINEA EN EL BUS 1.

Icc l-l= E l-l x 1.732 / (X1 + X2)

Icc l-l pu= 222.5375

Ib = 1.9683
Icc l-l= 438.0199

FALLA BIFASICA A TIERRA EN EL BUS 1.

Icc l-l= 3E l-l X2/ ((X1) (X2)+X0(X1 + X2))

Icc l-l pu= 445.0749

Ib = 1.9683
Icc l-l= 876.0398

FALLA DE LINEA A LINEA EN EL BUS 2.

Icc l-l= E l-l x 1.732 / (X1 + X2)

Icc l-i= 21.4612

Ib = 118.0978
Icc l-l= 2534.5219

FALLA BIFASICA A TIERRA EN EL BUS 2.

Icc l-l= 3E l-l X2/ ((X1) (X2)+X0(X1 + X2))

Icc l-i= 42.9224

Ib = 118.0978
Icc l-l= 5069.0437

1.3.4.2.- CALCULO DE CORRIENTE DE CORTOCIRCUITO MONOFASICA.

FALLA DE LINEA A TIERRA EN EL BUS 1.

Icc l-t= 3XE l-n x / (X1 + X2+ X0)

Icc l-t= 445.0749

Ib = 1.9683
Icc l-l= 876.0398

FALLA DE LINEA A TIERRA EN EL BUS 2.

Icc l-t= 3XE l-n x / (X1 + X2+ X0)

Icc l-t= 42.9224

Ib = 118.0978
Icc l-t= 5069.0437

Como se aprecia, se seleccionaron los interruptores principal y derivados adecuados para soportar
las corrientes de cortocircuito resultantes en cada caso.

Página 17 de 22
CALCULO DEL SISTEMA DE TIERRAS.

Debido a que se tiene un neutro aterrizado corrido de la Comisión Federal de Electricidad, no es

necesario calcular la red de tierras de la subestación, sin embargo, se para asegurarnos del correcto
dimensionamiento de la red, se realiza el cálculo correspondiente, el cual se muestra e
n el procedimiento siguiente:

Página 18 de 22
 CALCULO DE LA RED DE TIERRAS ESTACION DE SERVICIO GASOLINERA AHUACUOTZINGO SA
DE CV

INFORMACIÓN GENERAL.

El sistema de tierras consistirá fundamentalmente de un arreglo de electrodos de varilla tipo copperweld

de 3 m de longitud y 5/8" de diámetro, unidos con conductor de cobre desnudo, enterrado a
0.3 m abajo del nivel del piso terminado.

Se conectarán al sistema de tierras todos los equipos eléctricos, estructuras metálicas, gabinetes,
tuberías y en general todas aquellas masas metálicas, no portadoras de corriente, que pudieran
en un momento dado quedar energizadas.

CALIBRE DEL CONDUCTOR DE LA RED Y PUESTA A TIERRA DEL SISTEMA

El calibre de la red principal se determina por la magnitud y tiempo de la corriente, contemplando la

elevación de temperatura máxima permisible, la cual será de 1083 °C, ya que se considerarán
conexiones soldables tipo cadweld.

A = 6.96 Iccr (S)1/2

El tiempo de flujo de la corriente de falla se considerará de 0.5 seg, ya que será un fusible
de distribución el que la abra.

La corriente de corto circuito máxima que puede circular por la red hacia la subestación de CFE,
es:
Iccr = Isim x Fd x Fc

En la que se considerará:
Fd = Factor de decremento = 1.65
Fc = Factor de crecimiento del sistema = 1.10

La corriente de red puede tomarse conservadoramente como la del cortocircuito en el lado primario
del transformador. 15.84 MVA del sistema a 13.2 kV

Isim = 15840 = 693 A sim.

1.73 x 13.2

Iccr = 1.65 x 1.10 x 692.8 = 1257 A sim.

A = 6.96 x 0.5 x 1257= 6188.59 MC

Que corresponde al calibre: 2 AWG

que tiene una sección de: 66370 MC

En complemento lo anterior, se empleará al menos calibre 2 AWG para cumplir con la NOM tabla 250-94
de calibres de conductores mínimos para puesta a tierra de los sistemas.

Página 19 de 22
 DETERMINACIÓN DEL NÚMERO DE VARILLAS.

El número de varillas se determinará para asegurar una resistencia de grupo R g de 10 .

(Según NOM 921-25).

La resistividad del terreno se considerará de:

100 ohms-metro, por ser una zona de terreno de arena arcillosa

La resistencia de una varilla se calcula mediante la expresión siguiente, con base en la resistividad
del terreno y las características del electrodo.

r æ 4L ö
R= ç Ln - 1÷
2pL è a ø
En donde:
r = Resistividad del terreno en ohms/cm 3
L = Longitud del electrodo en cm
a = Radio del electrodo en cm

10000 4 x 305
R= 2 x 3.14 x 305
Ln 0.8 -1

= 33 

Sin considerar el aumento de este valor, que tiene lugar al agrupar varillas, el número de varillas requerido
para tener el valor deseado de resistencia, será:

33
N
10

= 3.3

Por lo tanto, se considerarán tres varillas, tentativamente, a reserva de revisar a continuación la

resistencia real a tierra.

CÁLCULO DE LA RESISTENCIA A TIERRA.

Considerando la siguiente red:

5.00 m

5.00 m

2 conductores oblicuos de: 5.60 m (a)

1 conductores paralelos de: 5.00 m (b)

Longitud de la malla: 16.20 m de conductor.

Suponiendo 3 varillas: 9.00 m de varillas.

Página 20 de 22
 Empleando la fórmula de Schwarz se tendrá:

R1 R 2 - R122
Rg =
R1 + R 2 - 2 R12
Donde: R1 = Resistencia de los conductores de la malla.
R2 = Resistencia de todas las varillas de tierra.
R12 = Resistencia mutua entre los conductores y las varillas.

r1 é 2 L1 K 1 L1 ù
R1 = êln + -K2ú
p L1 êë h ´ d1 A úû
ra é 8 L2 2 K1 L2
( ) ùúû
2
R2 = êln - 1+ n -1
2 n p L 2 ë d2 A
ra é 2 L1 K 1 L1 ù
R12 = êln + - K 2 + 1ú
p L1 ë L 2 A û
L 2 r1 r 2
ra =
r 2 (H - h) + r1(L 2 + h - H)
Si r2 = r1 ra = r1

Donde:

r 1 = Resistividad del terreno a una profundidad h de los conductores, en  m.

r a = Resistividad aparente del terreno, vista por la varilla de tierra, en  m.
H = Espesor de la capa superior del terreno, en m.
r 2 = Resistividad del terreno desde la profundidad de H hacia abajo, en  m.
L1 = Longitud total de conductores de la red, en m.
L2 = Longitud promedio de la varilla de tierra, en m.
h = Profundidad de enterramiento de la red, en m.
A = Área cubierta por la red, de dimensiones a x b, en m 2.
n = Número de varillas de tierra, localizadas en el área A.
K1 , K2 = Constantes relacionadas con la geometría del sistema.
d1 = Diámetro del conductor de la red, en m.
d2 = Diámetro de las varillas de tierra, en m.

K1 = - 0.04 a/b + 1.41 = 1.370

K2 = 0.15 a/b + 5.50 = 5.65

Como r 2 = r 1 y, suponiendo una malla de conductor calibre 2/0 AWG, se tiene:

Area (A) = 12.5 m2

100 2 x 16.20 1.370 x 16.20 - 5.65

R1 = ln 0.30 x 0.011 + = 13.72 
p16.2 12.5

2
100 8 x 3.05 1.370 x 3.05 ( 4 - 1)
R2 = 2 x 4 ln -1+ 2x
x px 3.05 0.016 12.5

= 11.3 

Página 21 de 22
 100 2 x 16.20 1.370 x 16.20 - 5.65 + 1
R12 = 16.2 ln + = 7.84 
p 3.05 12.5

13.7 x 11.3 - 7.8 2

Rg = 13.7 + 11.3 - = 10.04 
7.8 x 2 2

Valor que cumple con lo dispuesto en NOM 921-25.

CALCULÓ:

ING. OMAR GARCIA ENRIQUEZ.

CED. PROF. 1085702

Página 22 de 22
