Especificaciones Tecnicas L Generalidades

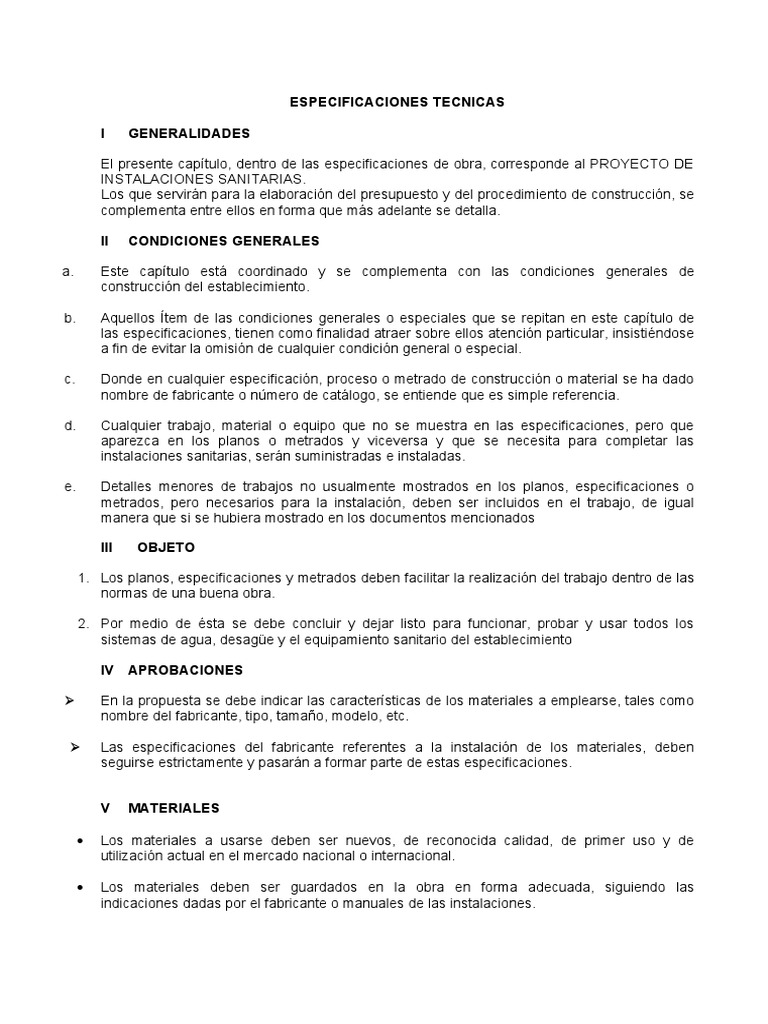

ESPECIFICACIONES TECNICAS
l GENERALIDADES
El presente capítulo, dentro de las especificaciones de obra, corresponde al PROYECTO DE

INSTALACIONES SANITARIAS.
Los que servirán para la elaboración del presupuesto y del procedimiento de construcción, se
complementa entre ellos en forma que más adelante se detalla.
ll CONDICIONES GENERALES
a. Este capítulo está coordinado y se complementa con las condiciones generales de

construcción del establecimiento.
b. Aquellos Ítem de las condiciones generales o especiales que se repitan en este capítulo de
las especificaciones, tienen como finalidad atraer sobre ellos atención particular, insistiéndose
a fin de evitar la omisión de cualquier condición general o especial.
c. Donde en cualquier especificación, proceso o metrado de construcción o material se ha dado

nombre de fabricante o número de catálogo, se entiende que es simple referencia.
d. Cualquier trabajo, material o equipo que no se muestra en las especificaciones, pero que
aparezca en los planos o metrados y viceversa y que se necesita para completar las
instalaciones sanitarias, serán suministradas e instaladas.
e. Detalles menores de trabajos no usualmente mostrados en los planos, especificaciones o

metrados, pero necesarios para la instalación, deben ser incluidos en el trabajo, de igual
manera que si se hubiera mostrado en los documentos mencionados
III OBJETO
1. Los planos, especificaciones y metrados deben facilitar la realización del trabajo dentro de las
normas de una buena obra.
2. Por medio de ésta se debe concluir y dejar listo para funcionar, probar y usar todos los
sistemas de agua, desagüe y el equipamiento sanitario del establecimiento
IV APROBACIONES
 En la propuesta se debe indicar las características de los materiales a emplearse, tales como
nombre del fabricante, tipo, tamaño, modelo, etc.
 Las especificaciones del fabricante referentes a la instalación de los materiales, deben

seguirse estrictamente y pasarán a formar parte de estas especificaciones.
V MATERIALES
 Los materiales a usarse deben ser nuevos, de reconocida calidad, de primer uso y de
utilización actual en el mercado nacional o internacional.
 Los materiales deben ser guardados en la obra en forma adecuada, siguiendo las
indicaciones dadas por el fabricante o manuales de las instalaciones.
 Si por no estar colocados como es debido ocasionan daños a personas o equipos, los
eventuales daños deben ser reparados.
VI CONDICIONES DE OBRA
1. Cualquier cambio durante la ejecución de la obra que obligue a modificar el proyecto original,
será motivo de consulta y aprobación del proyectista.
2. Para la ejecución del trabajo de instalaciones sanitarias deberá chequear el proyecto con los
correspondientes de:
Arquitectura
Estructuras
Instalaciones Eléctricas
A fin de evitar interferencias durante la ejecución de la obra.
3. Para determinar la ubicación exacta de las salidas se deben tomar medidas en la obra, pues
las que aparecen en los planos son aproximados por exigirlo así la facilidad de lectura de
éstas.
4. No deben ubicarse salidas en lugares inaccesibles.
5. Las mencionadas o cualquier detalle que aparezca en los planos en forma esquemática y
cuya posición no estuviese definida, será motivo de consulta para la ubicación final.
6. Al concluir el trabajo se deben eliminar todos los desperdicios ocasionados por materiales y
equipos empleados.
VII EJECUCIÓN, TRAZO Y MANO DE OBRA
Trazo
Los ramales de tuberías distribuidoras de agua serán instalados en los pisos empalmados en
la parte lateral donde las tuberías están expuestas, los colectores de desagüe se instalarán
en pisos sobre las losas y en los falsos pisos, procurando no hacer recorrido debajo de los
aparatos ni en los muros o cimientos, salvo las derivaciones o ramales específicos para cada
aparato. Las redes de desagüe deberán tener las gradientes indicadas, las que están dadas
por las notas correspondientes en los planos respectivos. En el caso de colectores de
desagües principales deben tener 1% la pendiente mínima para tuberías de 4” y de 1.5% para
líneas cuyo diámetro sean menores o iguales a 3”.
VIII IMPERMEABILIZACIÓN DE TUBERÍAS Y ACCESORIOS
Impermeabilización de Uniones de Tuberías de:
Tubería de PVC Clase 10

Para tuberías de PVC se hará con empalmes a presión y pegamento especial. Para el
proceso constructivo deberán ceñirse estrictamente a las recomendaciones dadas para el
manejo de esta tubería.
Tubería de PVC- SAL

Las uniones entre tubo y tubo o entre tubo y accesorios se impermeabilizarán con cemento
especial proporcionado por el fabricante.
Tapones Provisionales
Se colocarán Tapones de fábrica de fierro galvanizado roscado en todas las salidas de agua
fría.
En todas las salidas y líneas expuestas de desagüe y ventilación y en todos los puntos en que
queden abiertas las tuberías deberán colocarse Tapones de fábrica, cuando no existan
deberán ser de madera en forma cónica.
IX PINTURA
Las tuberías y accesorios de fierro galvanizado empotradas se pintarán con una mano de
pintura anticorrosivo de mineo, así mismo las tuberías empotradas y colgadas del sistema
contra incendio también llevaran anticorrosivo y acabado con pintura
X IDENTIFICACIÓN
a) Todas las válvulas serán dotadas de un disco de bronce o aluminio de 5 cms de diámetro con
su correspondiente número o grabado a presión y sujeto a válvula con alambre de cobre Nº
16.
b) Las tuberías visibles de agua fría irán pintadas con esmalte de color verde.
c) Las tuberías visibles de desagüe y ventilación serán pintados con esmalte de color negro.
d) Las tuberías contraincendios expuestas serán pintadas de color rojo
XI MANO DE OBRA
La mano de obra se ejecutará siguiendo las normas de un buen trabajo, debiendo tener
especial cuidado de que presentan un buen aspecto.
ESPECIFICACIONES TECNICAS POR PARTIDAS
01.00.00 APARATOS Y ACCESORIOS SANITARIOS
01.01.00 APARATOS SANITARIOS
01.01.01 LAVATORIO TIPO 1, MODELO OVALIN SONNET DE SOBREPONER,

INC. GRIFERIA
Descripción
Esta partida comprende la colocación y suministro del aparato sanitario lavatorio tipo 1, tal
como se indican en los planos de arquitectura.
Materiales
TUBO PROLONG. P/DESAGUE BRONCE/CROM 1 1/4"X5"C/TUERCA
DESAGUE P/LAVATORIO AUTOMATICO PESADO CROMO
TRAMPA P, BRONCE CROMADA P/ LAVATORIO DE 1 1/4"
LAVATORIO OVALIN SONNET DE SOBREPONER BLANCO O SIMILAR
GRIFERIA PARA LAVATORIO CROMADA PESADA SIMPLE
TUBO ABASTO ACERO INOX. TRENZADO 1/2"X1/2"X40 CM
Método de Ejecución
El aparato sanitario se instalará, con todo sus accesorios, para lo cual es necesario que el
aparato se replantee en el muro, para fijar el lavatorio se usará unos ganchos metálicos
fijados con pernos en el muro.
La salida de agua será instalada con una tubería de abasto, el desagüe será instalado con los
accesorios: desagüe y trampa P las que desaguarán en muro, la grifería se instalara fija al
aparato.
Unidad de Medida
PIEZA (PZA).
El cómputo se efectuará por número de piezas iguales, ejecutado y aceptado por el supervisor
de la obra.
Forma de Pago
La cantidad determinada según el método de medición, será pagada al precio unitario del
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida.
01.01.02 LAVATORIO TIPO 2, MODELO MANANTIAL O SIMILAR, INC. GRIFERIA
Descripción
Esta partida comprende la colocación y suministro del aparato sanitario lavatorio tipo 2, tal
como se indican en los planos de arquitectura.
Materiales
LAVATORIO MANANTIAL O SIMILAR
TRAMPA P, BRONCE CROMADA P/ LAVATORIO DE 1 1/4"
TUBO PROLONG. DESAGÜE C/TAPON-CADENA 1 1/4" x 4” CROMADO
LLAVE INDIVIDUAL P/ LAVATORIO, CROMADA
TUBO ABASTO ALUMINIO TRENZADO 1/2" M X 1/2" H X 35 CM
El aparato sanitario se instalará, con todo sus accesorios, para lo cual es necesario que el
aparato se replantee en el muro, para fijar el lavatorio se usará unos ganchos metálicos
fijados con pernos en el muro.
accesorios: desagüe y trampa P las que desaguarán en muro, la grifería se instalara fija al
aparato.
Unidad de Medida
PIEZA (PZA).
El cómputo se efectuará por número de piezas iguales, ejecutado y aceptado por el supervisor
de la obra.
Forma de Pago
01.01.03 TAZA TIPO 1, MODELO TAZA NOVARA FLUX O SIMILAR, INC. FLUXOMETRO
Descripción
Esta partida contempla la provisión e instalación de tazas novara flux o similar incluido el
fluxómetro en las zonas indicadas en los planos.
Materiales
PERNO DE ANCLAJE PARA INODORO
INODORO NOVARA FLUX O SIMILAR
ASIENTO P/ INODORO
FLUXOMETRO 1 1/2" P/ INODORO, C/ BRIDA 1 1/2"
El aparato sanitario se instalará, con todo sus accesorios, para lo cual es necesario que se
construya un mueble y será de sobreponer
accesorios: desagüe y trampa P las que desaguarán en muro, la gritería se instalara fija al
aparato.
Unidad de Medida
Pieza (PZA).
Método de Medición
El cómputo se efectuará por número de piezas iguales, instalado, ejecutado y aceptado por el
supervisor de la obra.
Forma de Pago
01.01.04 URINARIO TIPO 1, MODELO ACADEMY O SIMILAR, INC. FLUXOMETRO
Descripción
Urinario de loza vitrificada con sifón integral salida en la parte posterior, funcionamiento con
válvula fluxométrica, entrada de ¾” con brida para instalación.
De color blanco, de 356 x 356x 546 mm. ( 14” x 14” x 21 ½”), acción manual mediante
fluxómetro, conexión para agua fría, con una presión de trabajo de 20 psi, la válvula fluxométrica
estará adosada al tubo de descarga, el Desagüe será integral de 2” de diámetro, de Modelo
colgado en muro con pernos y uñas de sujeción capuchones cubre pernos, fijado a la pared con
pernos anclaje y uñas, con accesorios necesarios para el montaje
Materiales
PERNO DE ANCLAJE PARA URINARIO
UÑAS DE FIJACION C/ 6 PERNOS AUTORROSC. DE CABEZA AVELLANADA
URINARIO ACADEMY COLOR SIN ACCESORIOS
FLUXOMETRO BRONCE PESADO CROMADO TIPO HELVEX P/URINARIO
El aparato sanitario se instalará, con todo sus accesorios, para lo cual es necesario que se
construya un mueble y será de sobreponer
accesorios: desagüe y trampa P las que desaguarán en muro, la gritería se instalara fija al
aparato.
Unidad de Medida
Pieza (PZA).
El cómputo se efectuará por número de piezas iguales, instalado, ejecutado y aceptado por el
supervisor de la obra.
Forma de Pago
01.01.05 LAVADERO DE CONCRETO REVESTIDO CON CERAMICO 30 x 30 cm,

INC. GRIFERIA
Descripción:
Comprende la construcción de un lavadero de dos pozas de concreto armado revestida con
cerámico de dimensiones y diseño especificados en planos, con todos los accesorios como
desagüe y grifería de reconocida calidad.
Materiales
ALAMBRE NEGRO RECOCIDO # 16
CLAVOS CON CABEZA DE 2½", 3", 4"
MADERA TORNILLO
ACERO CORRUGADO FY=4200 KG/CM2 GRADO 60
ARENA FINA
ARENA GRUESA
AGUA
PIEDRA CHANCADA DE 1/2"
CEMENTO PORTLAND TIPO I ( 42.5 KG )
MADERA ANDAMIAJE
REGLA DE MADERA
ADITIVO IMPERMEABILIZANTE EN LIQUIDO
GRIFERIA PARA LAVADERO DE PARED BRONCE PESADA CROMADA SIMPLE
TUBO PVC DESAGUE SAL 2" x 3 M
SUMIDERO DE BRONCE 2"
CONCRETO F'C = 140 Kg/cm2 TABLEROS
ENCOFRADO Y DESENCOFRADO NORMAL TABLEROS
TARRAJEO PRIMARIO Y RAYADO MEZC. C:A 1:5
CERAMICO 30 x 30 cm
PERFIL DE PVC RIGIDO REDONDEADO 6 mm
FRAGUA ( BOLSA DE 5 KG )
CRUCETAS DE PLASTICO DE 3 mm ( BOLSA DE 200 u. )
PEGAMENTO EN POLVO ( BOLSA DE 25 KG )
HERRAMIENTAS MANUALES
VIBRADOR DE CONCRETO 4 HP 2.40"
MEZCLADORA DE CONCRETO TAMBOR 23 HP, 11-12 p3
CIZALLA PARA CORTE DE FIERRO
DOBLADORA
Se emplantillara cada ambiente donde se coloque cerámico y se evitara en lo posible los
cortes del cerámico. Cuando se produzcan cortes de los cerámicos, el criterio será colocarlos
en los extremos y en las zonas menos visibles.
Sobre el mortero de cemento y arena, serán colocadas las cerámicas, presionándolas hasta
que ocupen su nivel definitivo. Los cerámicos se colocarán mojados.
Por medio de cordeles se controlará el alineamiento de las juntas de los cerámicos y se

conseguirá la compartición de los distintos ambientes del número entero o fraccionario de
cerámicos. Para las juntas se usaran crucetas de 5mm. En ambos sentidos del asentado de
los cerámicos.
Además de las juntas entre cerámico se deberá considerar la junta de control de grietas de
6mm de espesor en paños de 3 o 4 metros.
En general, todos los trabajos con cerámicos, serán hechos en forma tal que llenen
debidamente todos los espacios, a fin de que donde sea posible, no haya cerámicos menores
a la mitad de su dimensión total.
Todas las intersecciones y vueltas en los trabajos de cerámicos serán formadas

perfectamente y los cerámicos que se corten, lo serán nítidamente.
Donde haya una rejilla de desagüe o sumidero en los pisos, las superficies acabadas tendrán
un declive hacia el sumidero o como se indique en los planos.
Las superficies serán terminadas con nitidez, perfectamente planas, con las juntas bien
alineadas, sin resaltes, ni defectos. Se pondrá especialmente interés en lograr el nivel exacto
del piso terminado.
Fraguado de cerámicos
Pasta de cemento puro con polvo del color de la cerámico y agua, se hará previamente un
primer fraguado con cemento corriente sin colorante que ocupará los 2/3 del mosaico. La
junta se rellenará vertiendo la mezcla sobre el mosaico y haciéndola penetrar por medio de un
barrido con escoba.
Llenados así los 2/3 de la junta con una mezcla corriente y fluida, se irá a un segundo
fraguado o "Refraguado" con la pasta coloreada. El "Refraguado" se aplicará según el mismo
sistema de barrido, hasta llenar completamente las juntas.
Se tomarán precauciones para no pisar las cerámicos recientemente asentadas, y para

ejecutar el fraguado se dispondrá una tabla a manera de puente sobre las cerámicos
asentadas, para andar sobre ellas, en el momento del fraguado.
Luego del fraguado no se caminara sobre el piso hasta después de 48 horas.
Unidad de Medida
Unidad (UND).
Bases de Pago
contrato, y dicho precio constituirá compensación total por el costo de material, equipo, mano
de obra e imprevistos necesarios para completar la partida.
01.02.00 ACCESORIOS SANITARIOS Y GRIFERIA
01.02.01 DISPENSADOR DE JABON LIQUIDO, TIPO BOLA
Descripción
Consiste en el suministro e instalación de los dispensadores de jabón líquido, los cuales serán
de primera calidad, y se ubicaran en las zonas indicadas en los planos.
Materiales
DISPENSADOR DE JABON LIQUIDO, TIPO BOLA
Consiste en la provisión e instalación de los dispensadores de jabón líquido.

El accesorio sanitario irá adosado al muro, éste se instalará luego de haber replanteado en el
muro según ubicación indicada en los planos.
Unidad de Medida
Pieza (PZA).
El cómputo se efectuará por número de piezas iguales, instalado y aceptado por el supervisor
de la obra.
Forma de Pago
contrato, y dicho pago constituirá compensación total por el costo de material, equipo, mano
01.02.02 PAPELERA DE LOSA DE SOBREPONER
Descripción:
Será colocará sobre le cerámico en los muros de albañilería y tendrá las dimensiones indicada
en los planos.
Materiales
PAPELERA DE LOSA DE SOBREPONER
Unidad de Medida
PIEZA (PZA), el cómputo se efectuará por piezas o unidades.
Bases de Pago
contrato, y dicho precio constituirá compensación total por el costo de material, equipo, mano de
01.02.03 PAPELERA METALICA DE SOBREPONER
Descripción:
Será colocará sobre le cerámico en los muros de albañilería y tendrá las dimensiones indicada
en los planos.
Materiales
PAPELERA METÁLICA DE SOBREPONER
Unidad de Medida
PIEZA (PZA), el cómputo se efectuará por piezas o unidades.
Bases de Pago
01.03.00. COLOCACION DE APARATOS, ACCESORIOS Y GRIFERÍA
01.03.01 COLOCACION DE APARATOS SANITARIOS
Descripción
Comprende el cómputo de aparatos en referencia sólo a la mano de obra de colocación.
Materiales
Luego de replantear en piso o pared la ubicación del aparato a instalar, se cortará el enchape
cerámico de ser necesario, y luego se picará el muro, procediendo a empotrar los accesorios
de fijación accesorio. Se fraguará el encuentro del accesorio con el cerámico del muro.
Unidad de Medida
Pieza (PZA).
Se efectuará por número de piezas instaladas y aceptado por el supervisor de la obra.
Bases de Pago
01.03.02 COLOCACION DE ACCESORIOS SANITARIOS Y GRIFERÍA
Descripción
Comprende el cómputo de accesorios en referencia sólo a la mano de obra de colocación.
Materiales
PORCELANA
Se picará o perforará muro o tablero de ser necesario, según ubicación indicada en los
planos, procediendo a empotrar los accesorios o grifería. Se fraguará el encuentro del
accesorio con el cerámico del muro o tablero.
Unidad de Medida
Pieza (PZA).
Se efectuará por número de piezas instaladas y aceptado por el supervisor de la obra.
Bases de Pago
02.00.00 TRABAJOS PRELIMINARES
02.01.00 EXCAVACION MANUAL PARA REDES SANITARIAS H =0.60M
Descripción:
Se refiere a la excavación en terreno natural para la colocación de las redes colectoras
sanitarias.
Materiales:
Método de ejecución:
La excavación del suelo será de dimensiones tales que permitan su fácil instalación, con un
ancho mínimo de 0.50 cm. y la profundidad de las zanjas no será en ningún caso menor de
60 cm.
Unidad de medida:
La unidad de medición es por metro lineal (m) de material excavado.
Condición de pago:
La cantidad determinada según la unidad de medición, será pagada al precio unitario del
02.02.00 REFINE Y NIVELACION DE ZANJAS T. NORMAL P/TUB. D= 4”- 6”

02.03.00 REFINE Y NIVELACION DE ZANJAS T. NORMAL
P/TUB.D=M 1/2”- 1 1/2”
Descripción:
Se refiere al refine y nivelación de las zanjas donde se colocarán las tuberías
correspondientes a las redes colectoras, según se indique en planos.
Materiales:
Luego de la respectiva excavación del suelo según las dimensiones indicadas, se procederá a
nivelar la superficie donde se apoyarán directamente las tuberías de las redes colectoras de
acuerdo a las cotas señaladas en los planos, para el correcto funcionamiento del sistema de
desagüe.
Unidad de medida:
La unidad de medición es por metro lineal (M) de material excavado.
Norma de Medición:
Será la suma de las longitudes de los tramos ejecutados y aprobados por el supervisor.
Condición de pago:
02.04.00 RELLENO COMPACTADO A MANO, CON MATERIAL PROPIO
Descripción:
Todos los espacios excavados y ocupados por las redes sanitarias definitivas serán
rellenados respetando el nivel de piso terminado.
Materiales:
Antes de proceder a la colocación de las tuberías deberá consolidarse el fondo de la zanja,
una vez colocada, se inspeccionará y someterá a las pruebas correspondientes antes de
efectuar el relleno de las zanjas, que se ejecutará utilizando un material adecuado,
extendiendo en capas de 15 cm. de espesor debidamente compactadas. Las tuberías de
plástico PVC serán protegidas en toda su longitud con concreto pobre en zonas donde pueda
sufrir daños (jardines).
Unidad de medida:
La unidad de medición es por metro lineal (M) de material rellenado.
Condición de pago:
02.05.00 ELIMINACION DE MATERIAL, CARGADOR 125 HP, VOLQ. 6M3, D=5KM
Descripción:
Después de haber ejecutado la excavación de las zanjas, si el material extraído no va a ser
utilizado en rellenos, debe ser eliminado, al igual de todo el desmonte obtenido en el proceso
constructivo.
Materiales:
CAMION VOLQUETE 4 X 2, 125 HP 6 M3
CARGADOR SOBRE LLANTAS 125 HP 2.5 YD3
Durante el proceso constructivo no se permitirá que se acumulen los sobrantes de mortero,
ladrillos rotos, piedras, basura, desechos de carpintería, bolsas rotas de cemento, etc., más
de 48 horas en obra, todos los desechos se juntarán en rumas alejadas del área de la
construcción en sitios accesibles para su transporte y eliminación con los vehículos
adecuados, previendo en el carguío, el polvo excesivo para lo cual se dispondrá de un
sistema de regado conveniente. El material sobrante de la obra en general, será depositado
únicamente en los botaderos aprobados por la Supervisión.
Unidad de medida:
La unidad de medición es por metro cúbico (M3) de material eliminado.
Condición de pago:
03.00.00 SISTEMA DE AGUA FRIA
03.01.00 SALIDAS DE AGUA FRIA
03.01.01 SALIDA AGUA FRIA CON TUBERIA DE PVC CLASE 10 C/ ROSCA 1/2"
03.01.02 SALIDA AGUA FRIA CON TUBERIA DE PVC CLASE 10 C/ ROSCA 1"
03.01.03 SALIDA AGUA FRIA CON TUBERIA DE PVC CLASE 10 C/ ROSCA 1 1/4"
03.01.04 SALIDA AGUA FRIA CON TUBERIA DE PVC CLASE 10 C/ ROSCA 1 1/2"
Descripción:
Se entiende por punto de agua fría la instalación de cada salida de agua, destinada a abastecer
un artefacto sanitario, grifo o salida especial, comprendido desde la salida para los aparatos
sanitarios hasta el límite establecido por los muros y/o válvulas que contiene el ambiente del
baño y/o hasta el empalme con las montantes o la red troncal.
Las tuberías del punto de agua serán de PVC SAP, Clase 10, Siendo preferentemente de
fabricación nacional y de reconocida calidad.
Materiales:
CINTA TEFLÓN (12 MMX10 M)
CODO DE FIERRO GALVANIZADO ISO I DE ½”X90º
CODO DE FIERRO GALVANIZADO ISO I DE 1”X90°
CODO DE FIERRO GALVANIZADO ISO I DE 1¼”X90°
CODO DE FIERRO GALVANIZADO ISO I DE 1½”X90°
TAPÓN MACHO PVC C/ROSCA ½”
TAPÓN MACHO PVC C/ROSCA 1”
TAPÓN MACHO PVC C/ROSCA 1¼”
TAPÓN MACHO PVC C/ROSCA 1½”
Método de Ejecución:
A partir del ramal de distribución se instalan los accesorios y materiales necesarios para la unión
de los tubos hasta llegar a la boca de salida donde se conectará posteriormente el aparato
sanitario, en las salidas se instalaran provisionalmente Tapones de fºgº para realizar las pruebas
hidráulicas.
Unidad de medición:
La unidad de medida es por punto (Pto.) de salida de agua instalada.
Condición de pago:
El pago se efectuara, previa autorización del supervisor, por punto de agua instalada. La partida
contempla todo los costos de mano de obra, materiales, herramientas, y demás insumos
necesarios para la ejecución de la partida.
03.02.00 REDES DE DISTRIBUCION
03.02.01 TUBERIA PVC CLASE 10 C/ ROSCA 1/2"

03.02.02 TUBERIA PVC CLASE 10 C/ ROSCA 3/4"
03.02.03 TUBERIA PVC CLASE 10 C/ ROSCA 1"
03.02.04 TUBERIA PVC CLASE 10 C/ ROSCA 1 1/4"
03.02.05 TUBERIA PVC CLASE 10 C/ ROSCA 1 1/2"
03.02.06 TUBERIA PVC CLASE 10 C/ ROSCA 2"
Descripción:
Comprende el trazo de niveles, suministro y colocación de tuberías, la colocación de accesorios
y todos los materiales necesarios para la unión de tuberías de las redes de agua, desde el
momento en que salen del cuarto de bombas, hasta llegar a las válvulas de control de los
ambientes a los cuales se abastecerá de agua fría. Comprende montantes verticales y
horizontales.
Materiales:
CINTA TEFLON ( 12 mm x 10 M )
TUBO PVC C-10 C/ ROSCA 1/2" X 5M
TUBO PVC C-10 C/ ROSCA 3/4" X 5M
TUBO PVC C-10 C/ ROSCA 1" X 5M
TUBO PVC C-10 C/ ROSCA 1 1/4" X 5M
TUBO PVC C-10 C/ ROSCA 1 1/2" X 5M
TUBO PVC C-10 C/ ROSCA 2" X 5M
Las redes de agua fría irán empotradas en piso o en muro y serán de PVC clase 10, para una
presión de trabajo de 150 lbs/pulg2. El trazo será el indicado en los planos. Antes de cubrir las
tuberías en muros y pisos se deberán realizar las pruebas de presión.
Unidad de medida:
La unidad de medida es por metro lineal (ml) de material instalada.
Condición de pago:
03.03.00 REDES DE ALIMENTACION
03.03.01 TUBERIA PVC CLASE 10 C/ ROSCA 1 1/2" (CON CAMA DE ARENA)
Descripción:
Comprende el trazo de niveles, suministro y colocación de tuberías de distribución, la colocación
de accesorios y todos los materiales necesarios para la unión de tuberías de las redes de agua,
desde el lugar donde entran a un ambiente, hasta llegar a los alimentadores, es decir, incluyendo
columnas y bajantes.
Además comprende los canales y la mano de obra para la sujeción de tubos.
Materiales:
TUBO PVC C-10 C/ ROSCA 1 ½” 5 M
CAMA DE ARENA GRUESA ( 0.05 x 0.40 M )
Unidad de medida:
La unidad de medida es por metro lineal (M).
Condición de pago:
03.04.00 ACCESORIOS DE REDES
En general todos los accesorios instalados por los jardines irán protegidos con recubrimiento de
concreto pobre 1:8 (cemento arena).
Interiores: Todos los accesorios para agua fría, serán de POLICLORURO DE VINILO (PVC)
tipo roscado, para una presión de trabajo de 150 Lb/pulg2, las mismas que irán empotradas en
piso o en muro.
Exteriores: Los accesorios externos a instalarse para agua fría, serán de POLICLORURO DE
VINILO (PVC) tipo roscado, 150 Lb/Pulg2, donde las que estén enterradas en piso irán a 0.30
mts. de profundidad como mínimo y las que van por el muro estarán completamente empotradas
en ellas.
Para la instalación de los accesorios de pvc agua se seguirán las normas convenidas de
trabajo y de acuerdo al tipo de material a utilizarse
03.04.01CODO PVC C/ ROSCA ½”x 90

03.04.02CODO PVC C/ ROSCA 3/4" x 90º
03.04.03CODO PVC C/ ROSCA 1" x 90º
03.04.04CODO PVC C/ ROSCA 1 1/4" x 90º
03.04.05CODO PVC C/ ROSCA 1 1/2" x 90º
03.04.07CODO PVC S/ PRESION 2 1/2" x 90º
Descripción:
Comprende los accesorios y todos los materiales necesarios para la unión de los tubos de las
redes de agua fría.
Materiales:
CODO PVC AGUA C/ROSCA ½”X 90
CODO PVC AGUA C/ ROSCA 3/4" x 90º
CODO PVC AGUA C/ ROSCA 1" x 90º
CODO PVC AGUA C/ ROSCA 1 1/4" x 90º
CODO PVC AGUA C/ ROSCA 1 1/2" x 90º
CODO PVC AGUA C/ ROSCA 2" x 90º
CODO PVC AGUA S/ PRESION 2 1/2" x 90º
CODO PVC AGUA C/ ROSCA 3” x 90º
Los codos se usaran para unir las tuberías. Previo a la colocación del codo se limpiará los
extremos de las tuberías a unir, colocando la cinta teflónen las tuberías, para luego enroscar
el accesorio.
Unidad de medida:
La Unidad de medición es por pieza de cada conjunto completo e instalado (Pza.)
Condición de pago:
03.04.09 TEE PVC C/ ROSCA 1/2”

03.04.10 TEE PVC C/ ROSCA 3/4"
03.04.11 TEE PVC C/ ROSCA 1 1/4"
03.04.12 TEE PVC C/ ROSCA 1 1/2"
03.04.13 TEE PVC C/ ROSCA 2"
03.04.14 TEE PVC C/ ROSCA 2 1/2"
Descripción:
Materiales:
CINTA TEFLON (12 mm x 10 M)
TEE PVC AGUA C/ ROSCA 1/2”
TEE PVC AGUA C/ ROSCA 3/4"
TEE PVC AGUA C/ ROSCA 1 1/4"
TEE PVC AGUA C/ ROSCA 2"
Las TEE se usaran para unir las tuberías. Previo a la colocación de la TEE se limpiará los
extremos de las tuberías a unir, colocando pegamento la cinta teflón en las tuberías para luego
enroscar el accesorio a presión.
Unidad de medida:
Condición de pago:
03.04.15REDUCCION PVC C/ ROSCA 3/4" - 1/2"

03.04.16REDUCCION PVC C/ ROSCA 1 1/4" - 1/2"
03.04.17REDUCCION PVC C/ ROSCA 1 1/4" – 3/4"
03.04.18REDUCCION PVC C/ ROSCA 1 1/4" – 1"
03.04.21REDUCCION PVC C/ ROSCA 1 1/2" - 1"
03.04.22REDUCCION PVC C/ ROSCA 1 1/2" - 1 1/4"
03.04.23REDUCCION PVC C/ ROSCA 2" - 1 1/2"
03.04.26REDUCCION PVC C/ ROSCA 2 1/2" – 1 1/2"
03.04.27REDUCCION PVC C/ ROSCA 2 1/2" – 2"
03.04.28REDUCCION PVC C/ ROSCA 3" – 2 1/2"
Descripción:
Comprende el suministro y colocación de accesorios de PVC AGUA en las líneas de
distribución del agua potable.
Materiales:
REDUCCION ROSCA AGUA 3/4" - 1/2"
REDUCCION ROSCA AGUA 1 1/4" - 1/2"
REDUCCION ROSCA AGUA 1 1/4" - 1"
REDUCCION ROSCA AGUA 1 1/2" - 1 1/4"
REDUCCION ROSCA AGUA 2" - 1 1/2"
REDUCCION S/ PRESION AGUA 2 1/2" - 1 1/2"
REDUCCION ROSCA AGUA 3" - 2 1/2"
Método de Construcción:
Comprende el suministro y colocación de accesorios en la línea de distribución, para la
instalación de estos accesorios se debe proceder a limpiar el accesorio y la tubería al cual se
debe insertar el accesorio, esta se debe realizar con un paño para extraer el polvo que se
encuentra impregnado, colocar la cinta teflón al elemento para luego realizar la unión del
accesorio con la tubería.
Condición de pago:
contrato y dicho pago constituirá compensación total por el costo de material, equipo, mano de
obra e imprevistos necesarios para completar la partida
03.05.00 LLAVES Y VALVULAS
03.05.01 VÁLVULA COMPUERTA DE BRONCE Ø 1/2”

03.05.02 VÁLVULA COMPUERTA DE BRONCE Ø 1 1/4”
03.05.03 VÁLVULA COMPUERTA DE BRONCE Ø 1 1/2”
Descripción:
Comprende el suministro y colocación de todos los mecanismos o elementos que cierran o
regulan el paso del agua.
El interior de los accesorios y conexiones será totalmente liso y, en el caso de conexiones de
bronce, éstas serán del tipo de fundición antiporosa y terminales labrados a máquina.
Las válvulas serán de bronce con uniones roscadas, con marca de fábrica y 250 lb/pulg2 de
presión de trabajo e irán grabadas en alto relieve en el cuerpo de la válvula.
Toda válvula que tenga que instalarse en el piso, será alojada en caja de albañilería con marco y
tapa de Fº.Gº. y acondicionada con el mismo material que el piso, cuando este es loseta o
similar.
Las válvulas que se instalen en muros, ira entre dos uniones universales y estarán alojadas en
caja con marco metálicos de suficiente espacio para facilitar su remoción y desmontaje.
Las válvulas deben ser de reconocida calidad y fabricados de acuerdo a las normas técnicas
vigentes.
Materiales:
CINTA TEFLON (12 mm x 10 M )
UNION UNIVERSAL DE FIERRO GALVANIZADO ISO I 1/2"
NIPLE DE FIERRO GALVANIZADO DE 1/2" X 1 1/2"
ADAPTADOR PVC 1/2" P/ AGUA
VALVULA DE COMPUERTA BRONCE DE1/2”

UNION UNIVERSAL DE FIERRO GALVANIZADO ISO I 1 1/2"
NIPLE DE FIERRO GALVANIZADO DE 1 1/2" X 2"
ADAPTADOR PVC 1 1/2" P/ AGUA
VALVULA DE COMPUERTA BRONCE DE 1 1/4”

NIPLE DE FIERRO GALVANIZADO DE 1 1/2" X 2"
ADAPTADOR PVC 1 1/2" P/ AGUA
VALVULA DE COMPUERTA BRONCE DE 1 1/2”
Para la colocación de las válvulas se tiene que realizar el siguiente procedimiento:
Las válvulas para la interrupción de los servicios deben ubicarse con preferencia en muros, para
lo cual la línea debe ser trasladado hasta el muro en la cual se instalara la válvula de control, en
este punto se instalarán los accesorios Para que dicha válvula sea retirada con facilidad en caso
de una reparación o avería, estas deben estar ubicados en nichos y protegidas con una caja
metálica y instalada entre 02 uniones universales la válvula debe ubicarse a 0.30 m s.n.p.t.
Pruebas y criterios de control de calidad:

El ensayo de materiales, pruebas, así como los muestreos se llevaran a cabo por cuenta del
Contratista, en la forma que se especifiquen y cuantas veces lo solicite oportunamente la
Inspección de Obra, para lo cual el Contratista deberá suministrar las facilidades razonables,
mano de obra y materiales adecuados.
El Inspector está autorizado a rechazar el empleo de materiales, pruebas, análisis o ensayos
que no cumplan con las normas mencionadas
Unidad de Medición:
Condición de pago:
03.05.04 LLAVE ESFERICA DE RIEGO ½”
Descripción:
Los grifos de riego comprende la instalación de tuberías y accesorios tees, codos, uniones
universales, llaves, reducciones, etc. desde la conexión de la llave hasta su encuentro con la
tubería de alimentación principal o ramal de alimentación secundario según sea el caso.
Asimismo comprende la construcción del murete donde se alojará el grifo, según detalle en el
plano. Llevará válvula esférica de ½” alojada en nicho.
Materiales:
GRIFO DE RIEGO 1/2"
CODO DE FIERRO GALVANIZADO ISO I DE 1/2" X 90°
Los muretes para grifos de riego serán fabricados de concreto armado, tarrajeada exteriormente
de cemento pulido. Las especificaciones técnicas de la fabricación del grifo de riego serán
similares a las correspondientes especificaciones de estructuras.
Los agregados, fierros y accesorios deben serlos recomendados por el especialista estructural,
en las especificaciones técnicas correspondientes.
Condición de pago:
03.06.00 PIEZAS VARIAS
03.06.01 CAJA P/VÁLVULA 0.20X0.20 M

03.06.02 CAJA P/VÁLVULA 0.30X0.30 M
Descripción:
Son los nichos de albañilería donde irán alojadas las válvulas, con la finalidad de que se puedan
manipular; y para asegurarlas se colocará en el nicho un marco y tapametálico. El fondo irá
tarrajeado y pintado de acuerdo al color del ambiente en el que se encuentren ubicados.
Materiales:
CAJA PARA VALVULAS CON MARCO Y TAPA 20 X 20 CM
CAJA PARA VALVULAS CON MARCO Y TAPA 30 X 30 CM
La caja metálica se arma en forma compacta en su totalidad, esta se debe colocar en los nichos
dejados en el proceso constructivo.
Condición de pago:
03.07.00 PRUEBAS HIDRAULICAS
03.07.01 PRUEBA HIDRÁULICA DE AGUA FRÍA
Descripción:
Esta actividad comprende la prueba hidráulica y desinfección, para verificar la hermeticidad de
las instalaciones y eliminar los agentes patógenos.
Generalidades:
La finalidad de las pruebas hidráulicas y de desinfección, es verificar que todas las partes de la
línea de agua potable, hayan quedado correctamente instaladas, probadas contra fugas y
desinfectadas, listas para prestar servicio. Tanto el proceso de prueba como los resultados,
serán dirigidas y verificadas por LA ENTIDAD con asistencia del Constructor, debiendo este
último proporcionar el personal, material, aparatos de pruebas, medición y cualquier otro
elemento que se requiera para las pruebas.
Las pruebas de las líneas de agua se realizan en dos etapas:
A. Prueba hidráulica a zanja abierta:

Para redes locales, por circuito
Para conexiones domiciliarias, por circuito
Para líneas de impulsión, conducción, aducción, por tramos de la misma tubería.
B. Prueba hidráulica a zanja con relleno compactado y desinfección:
Para redes con sus conexiones domiciliarias, que comprenden a todos los circuitos en conjunto o
a un grupo de circuitos.
Para las líneas de impulsión, conducción y aducción, que abarque todos los tramos en conjunto.
De acuerdo a las condiciones que presente la obra, se podrá efectuar por separado la prueba a
zanja con relleno compactado, de la prueba de desinfección. De igual manera podrá realizarse
en una sola prueba a zanja abierta de las redes con sus correspondientes conexiones
domiciliarias.
Considerando el diámetro de la línea de agua y su correspondiente presión de prueba se
elegirá, con aprobación de la institución el tipo de bomba de prueba, que puede ser accionado
manualmente o mediante fuerza motriz.
La bomba de prueba, deberá instalarse en la parte más baja de la línea y de ninguna manera en
las altas.
Para expulsar el aire de la línea de agua que se está `probando, deberá necesariamente
instalarse purgas adecuadas en los puntos altos, cambios de dirección y extremos de la misma.
La bomba de prueba y los elementos de purga de aire, se conectarán a la tubería mediante:
A. Abrazaderas, en las redes locales, debiendo ubicarse preferentemente frente a lotes, en

donde posteriormente formarán parte integrante de sus conexiones domiciliarias.
B. Tapones con niples especiales de conexión, en las líneas de impulsión, conducción y

aducción. No se permitirá la utilización de abrazaderas.
Se instalarán como mínimo dos manómetros de rangos de presión apropiados, preferentemente

en ambos extremos del circuito o tramo a probar.
LA ENTIDAD previamente al inicio de las pruebas, verificará el estado y funcionamiento de los

manómetros, ordenando la no utilización de los malogrados o que no se encuentren calibrados.
Pérdida de agua admisible:
La probable pérdida de agua en el circuito o tramo a probar, de ninguna manera deberá exceder
a la cantidad especificada en la siguiente fórmula:
F = N x D x P
410 x 25
Donde:
F = Pérdida total máxima en litros por hora.

N = Número de uniones.
D = Diámetro de la tubería en milímetros.
P = Presión de pruebas en metros de agua.
Prueba hidráulica a zanja abierta
La presión de prueba a zanja abierta, será de 1.5 de la presión nominal de la tubería de redes y
líneas de impulsión, conducción y de aducción; y de 1.0 de esta presión nominal, para
conexiones domiciliarias, medida en el punto más bajo del circuito o tramo que se está
probando.
En el caso de que el constructor solicitará la prueba en una sola vez, tanto para las redes como
para sus conexiones domiciliarias, la presión de prueba será d e 1.5 de la presión nominal.
Antes de procederse a llenar las líneas de agua a probar, tanto sus accesorios como sus grifos
contra incendio previamente deberán estar ancladas, lo mismo que efectuado su primer relleno
compactado, debiendo quedar sólo al descubierto todas sus uniones.
Sólo en los casos de tubos que hayan sido observados, éstos deberán permanecer
descubiertos en el momento que se realice la prueba.
La línea deberá permanecer llena de agua por un período mínimo de 24 horas, para proceder a
iniciar la prueba.
El tiempo mínimo de duración de la prueba será de dos ( 2 ) horas, debiendo la línea de agua
durante este tiempo permanecer bajo la presión de prueba.
No se permitirá que durante el proceso de prueba, el personal permanezca dentro de la zanja,
con excepción del trabajador que bajará a inspeccionar las uniones, válvulas, accesorios, etc.
Prueba hidráulica a zanja con relleno compactado y desinfección

La presión de prueba a zanja con relleno compactado será la misma de la presión nominal de la
tubería, medida en el punto más bajo del conjunto de tramos o circuitos que se está probando.
No se autorizará a realizar la prueba a zanja con relleno compactado y desinfección, si

previamente la línea de agua no haya cumplido satisfactoriamente la prueba a zanja abierta.
La línea de agua permanecerá llena de agua por un período mínimo de 24 horas, para proceder
a iniciar las pruebas a zanja con relleno compactado y desinfección.
El tiempo mínimo de duración de la prueba de zanja con relleno compactado será de una (1)
hora, debiendo la línea de agua permanecer durante este tiempo bajo la presión de prueba.
Todas las líneas de agua, antes de ser puestas en servicio, serán completamente desinfectadas
de acuerdo con el procedimiento que se indica en la presente especificación, y en todo caso, de
acuerdo a los requerimientos que puedan señalar los Ministerios de Salud y Vivienda.
El dosaje de cloro aplicado para la desinfección será de 50 ppm.
El tiempo mínimo de contacto de cloro con la tubería será de 24 horas, procediéndose a realizar
la prueba de cloro residual debiendo obtener por lo menos 5 ppm. de cloro.
En el período de clorinación todos los caños, válvulas y demás accesorios, será operados
repetidamente para asegurara que todas sus partes entren en contacto con la solución de cloro.
Después de la prueba, el agua con cloro será totalmente eliminada de la tubería e inyectándose
con agua de consumo hasta alcanzar 0.2 ppm. de cloro.
Se podrá utilizar cualquiera de los productos enumerados a continuación:
Cloro líquido.
Compuestos de cloro disuelto con agua.
Reparación de fugas
Cuando se presenten fugas en cualquier parte de la línea de agua, serán de inmediato
reparadas por el constructor, debiendo necesariamente realizar nuevamente la prueba hidráulica
del circuito y la desinfección de la misma, hasta que se consiga resultado satisfactorio y sea
recepcionada por la Empresa.
Materiales:
En esta partida se incluyen como materiales (Agua, hipoclorito de calcio al 70%), se considera
mano de obra, equipos y herramientas
Instalaciones interiores
Antes de cubrir las tuberías que van empotradas serán sometidas a las siguientes pruebas:
Las tuberías se llenarán con agua y con una bomba de mano se alcanzarán 150 lbs/pulg2. de
presión que será mantenida durante 15 minutos, durante las cuales no deberán presentarse
escapes.
Instalaciones exteriores
Antes de cubrir las tuberías de las redes exteriores, se someterán a pruebas siguiendo el mismo
procedimiento y presión que para las redes interiores, la duración será de 30 minutos.
Condición de pago:
contrato, previa autorización del supervisor. Dicho pago constituirá la compensación total por el
costo de material, equipo, mano de obra e imprevistos necesarios para completar la partida.
04.00.00 ALMACENAMIENTO DE AGUA – CISTERNA
04.01.00 REDES DE DISTRIBUCIÓN
04.01.01 TUBERÍA PVC CLASE 10 C/ROSCA 2”

04.01.02 TUBERÍA PVC CLASE 10 C/ROSCA 3”
Descripción:
Materiales:
CINTA TEFLÓN (12 MM X 10 M)
TUBO PVC C-10 C/ ROSCA 2" X 5 M
TUBO PVC C-10 C/ ROSCA 3" X 5 M
Unidad de medida:
Condición de pago:
04.01.03 TUBERÍA PVC SAL Ø 6”
Descripción:
La tubería de PVC para desagüe y ventilación serán de poli cloruro de vinilo rígido de media
presión, especial para desagüe y fabricada de acuerdo con la Norma de ITINTEC 399-003 y
deberá de soportar una presión de 10 Kg./cm2 a una temperatura de 20ºC con unión de
espiga y campaña y como elemento de impermeabilización y cementante el pegamento
especialmente fabricado para esta clase de tubos.
Materiales:
PEGAMENTO PARA PVC
Comprende el trazo de niveles, suministro y colocación de tuberías, la colocación de
accesorios y todos los materiales necesarios para la unión de tuberías de las redes de
desagüe y ventilación, desde el lugar donde entran a una habitación, hasta llegar a los
colectores, además comprende los canales en la albañilería, la excavación y relleno de zanjas
y la mano de obra para la sujeción de los tubos.
Unidad de medida:
Condición de pago:
El pago se efectuara, previa autorización del supervisor, por punto de agua instalada. La
partida contempla todo los costos de mano de obra, materiales, herramientas, y demás
insumos necesarios para la ejecución de la partida.
04.02.01 CODO PVC C/ ROSCA 2” x 90º

04.02.02 CODO PVC C/ ROSCA 3” x 90º
04.02.03 CODO PVC SAL 6” x 90º
Descripción:
redes de agua fría de la cisterna.
Materiales:
CODO PVC AGUA, C/ ROSCA DE 2" x 90°
CODO PVC DESAGUE SAL 6" x 90°
extremos de las tuberías a unir, colocando la cinta teflón en las tuberías, para luego enroscar
el accesorio.
Unidad de medida:
Condición de pago:
04.02.04 TEE PVC C/ ROSCA 2”

04.02.05 TEE PVC C/ ROSCA 3”
Descripción:
redes de agua fría de la cisterna.
Materiales:
TEE PVC AGUA, C/ ROSCA 2"
extremos de las tuberías a unir, colocando pegamento la cinta teflón en las tuberías para
luego enroscar el accesorio a presión.
Unidad de medida:
Condición de pago:
04.03.00 LLAVES Y VÁLVULAS
04.03.01 VÁLVULA DE COMPUERTA DE BRONCE DE 1”
Descripción:
Materiales:
VALVULA DE COMPUERTA BRONCE DE 1"
UNION UNIVERSAL BRONCE 1"
Se construirán cajas en los muros donde estarán ubicadas las válvulas. Las tuberías se
conectaran a la válvula con una unión universal en ambos extremos. Se verificará que no
existan fugas en las uniones.
Norma de Medición:
El cómputo de las válvulas se efectuará por cantidad de piezas, agrupándose por tipo y diámetro
diferentes.
Condición de pago:
Descripción:
Materiales:
NIPLE DE FIERRO GALVANIZADO DE 2" X 2 1/2"
UNION UNIVERSAL DE FIERRO GALVANIZADO ISO I 1 1/2"
ADAPTADOR PVC 2" P/ AGUA
VALVULA DE COMPUERTA DE 2"
Norma de Medición:
diferentes.
Condición de pago:
Descripción:
Comprende el suministro e instalación de todos los elementos que cierran o regulan el paso del
agua.
Materiales:
NIPLE DE FIERRO GALVANIZADO DE 3"
UNION UNIVERSAL DE FIERRO GALVANIZADO ISO I 3"
ADAPTADOR PVC SAP 3”
VALVULA DE COMPUERTA BRONCE DE 3"
Norma de Medición:
diferentes.
Condición de pago:
04.03.04 VÁLVULA CHECK 2”
Descripción:
Comprende el suministro e instalación de todos los elementos que cierran o regulan el paso
del agua, es decir las válvulas check de bronce, para una presión de trabajo de 150
Lbs/pulg2., estas válvulas deben tener la marca de fábrica y presión estampadas en bajo o
alto relieve en el cuerpo de la válvula.
Serán de tamaño y dimensiones conforme a la American Standard (ANSI B16.5) de de
bronce, según sea el caso y la ubicación en los planos.
Materiales:
FORMADOR DE EMPAQUETADURA
VALVULA CHECK 2"
Las válvulas check de bronce, serán colocadas conforme lo indiquen las especificaciones del
proveedor.
Pruebas y criterios de control de calidad

que no cumplan con las normas mencionadas.
Método de Medición:
La Unidad de medida: Pieza (Pza)
Condición de pago:
04.03.05 VÁLVULA CHECK 3”
Descripción:
regulan el paso del agua, es decir las válvulas check de bronce, para una presión de trabajo
de 150 Lbs/pulg2., estas válvulas deben tener la marca de fábrica y presión estampadas en
bajo o alto relieve en el cuerpo de la válvula.
Materiales:
FORMADOR DE EMPAQUETADURA
UNION UNIVERSAL DE FIERRO GALVANIZADO ISO I 3"
VALVULA CHECK 2"
proveedor.

que no cumplan con las normas mencionadas.
La Unidad de medida: Pieza (Pza.)
Condición de pago:
04.03.06 VÁLVULA DE PIE C/CANASTILLA DE BRONCE 3”
Descripción:
Todas las válvulas del sistema contra incendio deberán ser listadas y del tipo indicadora las
cuales deben ser claramente identificadas mediante una tarjeta plástica, metálica o
dependiendo de las válvulas grabadas en alto y/o bajo relieve en el cuerpo de la válvula además
deberá de señalar la posición normal de funcionamiento (abierta o cerrada) y el sentido del flujo.
Las válvulas llevarán en alto relieve las indicaciones de listadas y aprobadas para el uso en
sistemas de agua contra incendio.
Materiales:
VÁLVULA DE PIE CON CANASTILLA BRONCE 3”
CINTA TEFLÓN (12MMX10M)
Todo accesorio expuesto o enterrado debe ser pintado con pintura anticorrosiva y esmalte de
color rojo.
Las enterradas se protegerán con un forro de yute alquitranado, el sistema de agua contra
incendio será probado y aprobado en forma similar a lo especificado para la tubería de Agua fría
pero con una presión hidrostática de 200 PSI.

La Unidad de medida: Pieza (Pza)
Condición de pago:
04.03.07 VÁLVULA FLOTADORA C/ BOLLA DE COBRE DE 2”
Descripción:
Mantiene relativamente un nivel constante en tanques de reserva admitiendo flujo de entrada
hacia el tanque en proporción directa al flujo de salida al sistema, controlada por piloto. El
control piloto de operador tipo disco rotatorio es instalado en el nivel de agua más alto dentro
del tanque y es conectado con tubería de control a la válvula principal.
Con los cambios de nivel, el control flotador abre o cierra proporcionalmente la válvula
principal, manteniendo el nivel prácticamente constante.
Materiales:
VALVULA FLOTADORA C/ BOLLA COBRE 150 LBS 2"
Normalmente se sitúa en la parte alta del depósito. La mejor sujeción requiere la colocación
de un pasamuros, del mismo diámetro que la válvula, insertado en la pared del
depósito. .Llevarán en alto relieve las indicaciones de listadas y aprobadas para el uso en
sistemas de agua contra incendio.
Se aconseja, antes del montaje de la válvula, asegurarse de que la tubería está limpia de
piedras y arenas, etc. Asimismo, es preciso instalar un filtro retenedor de esas piedras y
arenas, para el correcto funcionamiento de la válvula, y una válvula de cierre si la inclinación
de la conducción puede hacer necesario aislar el conjunto.

La Unidad de medida:Pieza (Pza)
Condición de pago:
04.04.01 ELECTRONIVEL
Descripción
Para controlar un nivel máximo y mínimo en un pozo o un depósito
Materiales:
ELECTRONIVEL
Unidad de medida:
La Unidad de medición es por unidad instalada que incluye su respectivos accesorios de
instalación, luego de colocada y probada.
Norma de Medición:
La Unidad de medición es la unidad de cada conjunto completo e instalado, ejecutado y
aceptado por el supervisor de la obra.
Condición de pago:
contrato, previa autorización del supervisor. Dicho pago constituirá la compensación total por
el costo de material, equipo, mano de obra e imprevistos necesarios para completar la partida.
04.04.02 BRIDA ROMPE AGUA Ø 2”
Descripción
Para los anclajes de tuberías en las instalaciones de la cisterna y con la finalidad de evitar las
filtraciones de agua por la estructura, en los planos se ha previsto la instalación de Bridas Rompe
Agua, las cuales serán fabricadas de las dimensiones requeridas según detalle mostrado en el
plano.
Se empleará tubería de acero cedula 40 con plancha soldada; el niple tendrá rosca o brida
soldada según sea el requerimiento.
En general se deberá seguir el detalle mostrado en el plano, entendiéndose que el elemento

deberá quedar perfectamente alineado tanto vertical como horizontalmente.
Materiales:
SOLDADURA CELLOCORD
PLANCHA DE FIERRO 1.22 x 2.40 M, E = 1/8"
NIPLE DE FIERRO GALVANIZADO DE 2" X 40 CM
EQUIPO DE CORTE Y SOLDADURA

La Unidad de medición es la unidad (UND.)
Norma de Medición:
La Unidad de medición es por unidad, ejecutado y aceptado por el supervisor de la obra.
Forma de pago:
04.04.03 BRIDA ROMPE AGUA Ø 3”
Descripción
Para los anclajes de tuberías en las instalaciones de la cisterna y con la finalidad de evitar las
filtraciones de agua por la estructura, en los planos se ha previsto la instalación de Bridas Rompe
Agua, las cuales serán fabricadas de las dimensiones requeridas según detalle mostrado en el
plano. Se empleará tubería de acero cedula 40 con plancha soldada; el niple tendrá rosca o
brida soldada según sea el requerimiento.
En general se deberá seguir el detalle mostrado en el plano, entendiéndose que el elemento

deberá quedar perfectamente alineado tanto vertical como horizontalmente.
Materiales:
SOLDADURA CELLOCORD
NIPLE DE FIERRO GALVANIZADO DE 3" X 40 CM

La Unidad de medición es la unidad (UND.)
Norma de Medición:
La Unidad de medición es por unidad, ejecutado y aceptado por el supervisor de la obra.
Forma de pago:
04.04.04 MANOMETRO DE PRESION
Descripción
Comprende el suministro e instalación de manómetros de 0-300 PSI, para el control de la
presión en las líneas de impulsión según distribución de planos.
Materiales:
MANOMETRO DE PRESION
La Unidad de medición es por pieza (pza.)

Norma de Medición:
La Unidad de medición es por pieza, ejecutado y aceptado por el supervisor de la obra.
Forma de pago:
04.05.00 EQUIPOS
04.05.01 ELECTROBOMBA DE PRESION CONSTANTE Y VELOCIDAD VARIABLE

P= 1 HP, Q = 2.07 LPS, HDT = 13.00 M
Descripción:
Comprende el suministro, instalación, prueba y puesta en marcha de los equipos de
presurización de acuerdo como se detalla en los planos y siguiendo las recomendaciones del
fabricante Los equipos de bombeo de agua fría estarán constituidos por 3 bombas de
funcionamiento alternado.
Sistema de bombeo de presión constante y velocidad variable, compuesta por:
Materiales:
ELECTROBOMBA DE PRESION CONSTANTE Y VELOCIDAD VAR. Q=1.60 LPS
02 Electrobombas de Q = 2.07 lps

HDT = 13.00mts.
Panel de control (controlador microprocesado) (01)
Sensor / transmisor de presión. (01)
Convertidor de frecuencia variador de velocidad para cada bomba. (03)
Motor de alta eficiencia. (03)
Bombas Centrífugas. (03)
Válvulas termostáticas. (03)
Materiales
Caja: Acero Inoxidable
Impulsor: Acero inoxidable
Eje: Acero inoxidable
Sello mecánico: Carbón / Cerámica
Conforme lo indiquen en las especificaciones del proveedor.
Durante la ejecución de las estructuras y la instalación hidráulicas se ha previsto la instalación de
los equipos proyectados, cuyos empalmes definitivos serán coordinadas directamente con el
proveedor de los equipos de acuerdo al equipo aprobado para la instalación.

Unidad de medida:
La Unidad de medición es la unidad de cada conjunto completo e instalado (UND.)
Norma de Medición:
Condición de pago:
05.05.18 ABRAZADERA PARA MONTANTE DE TUBERIA Ø 2"

05.05.19 ABRAZADERA PARA MONTANTE DE TUBERIA Ø 4"
Descripción
Comprende el suministro, instalación de las abrazaderas metálicas para el sostenimiento de las
tuberías de los muros de la red de gabinetes y de rociadores. Todas las abrazaderas serán de
fierro de modelo especificado en los planos de acuerdo al tipo y otros seguros, incluye mano de
obra y herramienta.
Para la instalación de las tuberías adosadas del Sistema de protección con sprinklers, el
instalador deberá considerar abrazadores de soporte y anclaje según norma NFPA 13 y lo
señalado en los planos.
En los tipos señalados, serán de fierro galvanizado de perfil estructural de acero tipo abrazadera
de fácil desmontaje y construidos para soportar una carga igual a 5 veces el peso de la tubería
llena de agua más 115 kgs. en cada punto de soporte.
Materiales
ABRAZADERA PARA MONT. DE TUBERIA Ø 2 C/ ACCES. DE FIJACION
ABRAZADERA PARA MONT. DE TUBERIA Ø 4 C/ ACCES. DE FIJACION
PINTURA ANTICORROSIVA
Método de ejecución
Los colgadores para la colocación de tuberías serán puestas tal como se indiquen en los planos
respectivos con todo los accesorios que requiera esta partida
Método de medición
Unidad de medida.-
Pieza (PZA)
Norma de medición
El cómputo de los registros se efectuará por cantidad de piezas, agrupándose por tipo y diámetro
diferentes.
Condiciones de pago
05.05.20 ROCIADOR AUTOMATICO UP RIGHT TIPO COLGANTE DE ½”
Descripción
Comprende el suministro instalación de rociadores de acuerdo con la especificación de la

memoria descriptiva considerando lo siguiente:
Tipo : Bulbo
Orificio : ½” 
Diámetro Nominal : ½” 
Conexión : ½”
Máximo presión de operación : 175 PSI (12.1 bores)
Factor K : 5.5
Temperatura Rating : 154°F (68°C)
Temperatura de clasificación : Ordinaria
Color Code : Sin color o negro
Color del bulbo del vidrio : Anaranjado o rojo
Los rociadores penden llevarán embellecedor
Dependiendo del lugar de ubicación será del tipo Pendent o Up right, de acuerdo al falso cielo.
Materiales
SOLDADURA CELLOCORD
ROCIADOR TIPO COLGANTE DE1/2" PENDENT RECESSED O SIMILAR
TUBO DE ACERO AL CARBONO SOLDABLE SCH - 40 DE 1 1/2", 6 M
REDUCCIÓN BUSHING DE ACERO AL CARBONO SOL SCH-40 11/2"-1/2"
Los rociadores serán puestos tal como se indiquen en los planos respectivos con todo los
accesorios que requiera esta partida.
La unidad de medida es la unidad (UND).
El cómputo de los registros se efectuará mediante la suma de cada una de las unidades
instaladas, agrupándose por tipo y diámetro diferentes.
Condiciones de pago
07.04.07 REJILLA METALICA EN CUNETA, ANCHO= 0.30 M
Descripción:
Se incluye todos los elementos metálicos que no tengan función estructural. Dentro de esta
variedad reviste la mayor importancia la carpintería metálica, bajo cuyo nombre quedan incluidas
las rejillas, elementos hechos con perfiles comunes de fierro como barras cuadradas, redondas,
platinas, etc.
MATERIALES
ANCLAJE DE FIERRO Ø 3/8"
SOLDADURA CELLOCORD
LIJA PARA FIERRO
PLATINA DE FIERRO 1" x 3/16", 6 M
ANGULO "L" DE FIERRO 1" x 1" x 1/16", 6 M
PINTURA ESMALTE
THINER STANDAR
EQUIPO DE PINTURA
EQUIPO DE SOLDADURA
Trabajos Comprendidos
El Contratista deberá ejecutar todos los trabajos de carpintería de fierro que se encuentran
indicados y/o detallados en los planos, así como todos los trabajos que sean necesarios para
completar el proyecto
Fabricación
La carpintería de fierro será ejecutada por operarios expertos, en un taller provisto de las
mejores herramientas y equipos para cortar, doblar, soldar, esmerilar, arenar, pulir, etc. que
aseguren un perfecto acabado de acuerdo a la mejor práctica industrial de actualidad, con
encuentros y ensambles exactos, todo con los detalles indicados en los planos.
Anclajes
Los planos muestran por lo general solamente los requerimientos arquitectónicos, siendo de
responsabilidad del Contratista de proveer la colocación de anclajes y platinas empotradas en la
albañilería, cuando no se indican en los planos destinados a soldar los marcos, así como
cualquier otro elemento de sujeción para garantizar la perfecta estabilidad y seguridad de las
piezas que se monten.
Esmerilado
Los encuentros hechos con soldadura serán cuidadosamente esmerilados para recuperar una
superficie lisa y perfecta en el empalme.
Transporte y Almacenamiento
El transporte de las piezas ensambladas a la obra, su manipuleo y posterior traslado al sitio en
que serán colocadas, deberá hacerse con toda clase de precauciones. El almacenamiento
temporal dentro de la obra deberá realizarse en un sitio seco, protegido del tránsito de personas
y equipos, levantando las piezas sobre el piso por medio de cuartones de madera, para evitar las
consecuencias de eventuales aniegos.
Toda la carpintería metálica llevara dos manos de pintura anticorrosiva y dos capas de pintura
esmalte mate del color indicado por el supervisor.
Unidad de Medida
Unidad de Medida: (UND)
Forma de pago
07.05.00 EQUIPOS
07.05.01 ELECTROBOMBA CONTRA INCENDIO Q = 24.29 Lps, HDT = 86.07 m; P=45 HP
Descripción:
Comprende la instalación de 01 electrobomba principal de Q=24.29 Lps, HDT= 86.07 m;
P=45 HP para abastecer a todo los gabinetes y los rociadores
Materiales:
ELECTROB. CONTRA INCENDIO Q=24.29 Lps, HDT=86.07 M; HP= 45 HP
Se instalara la electrobomba principal, para lo cual se debe construir las bases de soporte para
las electrobombas estos trabajaran con corriente de 220 voltios, 60 ciclos. Los accesorios
deberán ser instalados correctamente de acuerdo a lo indicado en los planos.
Para la instalación de los accesorios y tuberías, estas se deben realizar de acuerdo a la
distribución indicada en los planos, todo los accesorios y tuberías en la instalación del sistema
contra incendio serán de acero Schelude 40.
La unidad de medida es la UND

Norma de Medición:
La Unidad de medición es UND, ejecutado y aceptado por el supervisor de la obra.
Condición de pago
08.03.00 ADITAMIENTOS VARIOS
08.03.01 SUMIDERO DE BRONCE 2"
Descripción:
Comprende el suministro y colocación de aditamentos o elementos de todo tipo, no calificados
como accesorios y para usos específicos, esta partida comprende los accesorios para realizar
la evacuación del agua en un ambiente
Materiales:
SUMIDERO DE BRONCE 2”
Los sumideros se instalan por lo general en ambientes donde es necesario evacuar agua
cuando se realiza el aseo respectivo o para casos de evacuación por desperfecto de algún
aparato sanitario que produce goteo de agua.
Desde el punto donde se instalará los sumideros( baños, duchas, patios etc), se colocará codos
de desagüe formando una “ trampa p ” la que va unida al sumidero de bronce y a la tubería de
recolección que conducirá los desagües hacia la red derivación, los accesorios serán unidas con
pegamento especial.
Unidad de Medida:
Condición de pago:
08.03.02 REGISTRO DE BRONCE 4"
Descripción:
Comprende el suministro y colocación de registros roscado con la finalidad de limpieza de
tramos de tuberías, los atoros pueden ser ocasionados por la introducción de elementos
extraños en la línea de desagüe, estos pueden estar ubicados en pisos o colgados en tuberías
visibles.
Materiales:
REGISTRO DE BRONCE 4"
Los registros roscados son instalados enrasados con el nivel de piso terminado, o colgados en
las tuberías que se indiquen en los planos; con la finalidad de limpieza de línea de desagüe, el
procedimiento de construcción es el siguiente:
Desde la red de derivación se instala los accesorios de pvc de desagüe hasta llegar al punto de
salida el cual debe culminar con la instalación del registro roscado estos estarán ubicado en los
pisos con la finalidad de evacuar los líquidos o con fines de limpieza.
En el caso de que se produzca un atoro se debe realizar la limpieza de un tramo de desagüe

afectado con apertura el registro roscado e introducir elementos de limpieza.
Unidad de Medida:
Condición de pago:
09.00.00 SISTEMA DE DESAGUE
09.01.00 SALIDAS DE DESAGUE Y VENTILACION
09.01.01 SALIDA DE DESAGUE PVC SAL 2"

09.01.02 SALIDA DE DESAGUE PVC SAL 4"
Descripción:
Comprende el suministro y colocación de tubería dentro de un ambiente y a partir del ramal
de derivación y todos los materiales necesarios para la unión de los tubos, hasta llegar a la
boca de salida del desagüe, dejando la instalación lista para la colocación del aparato
sanitario, además quedan incluidas en la unidad los canales en la albañilería y la mano de
obra para la sujeción de los tubos, a cada boca de salida se le da el nombre de punto.
Materiales:
PEGAMENTO PARA PVC
Para instalación del punto de salida de desagüe será necesario instalar desde la red de
derivación una conexión hacia el punto indicado, para lo cual será necesario utilizar
accesorios como codos, tee, tuberías y pegamento.
Unidad de medida:
La unidad de medida es por unidad de cada punto (Pto).
Norma de Medición:
Se contará el número de puntos o bocas de salida para desagüe.
Condición de pago:
contrato, previa autorización del supervisor, por punto de desagüe instalado. Dicho pago
constituirá la compensación total por el costo de material, equipo, mano de obra e imprevistos
necesarios para completar la partida.
09.01.03 SALIDA DE VENTILACION PVC SAL 2"
Descripción:
Comprende el suministro y colocación de tubería en el techo de forma vertical u horizontal si la
ventilación se inserta en el muro perimétrico a partir del ramal de derivación y todos los
materiales necesarios para la unión de los tubos, hasta llegar a la boca de salida de la
ventilación, dejando la instalación lista para la colocación de los sombreros de ventilación,
además quedan incluidas en la unidad los canales en la albañilería y la mano de obra para la
sujeción de los tubos, a cada boca de salida se le da el nombre de punto.
Materiales:
PEGAMENTO PARA PVC
Para instalación de la salida de ventilación será necesario instalar desde el ramal de
derivación una línea que conduzca el aire contenido en las tuberías hacia el exterior.
Esta ventilación correrá empotrado en muros a una altura de 30 cm. de manera horizontal
hasta llegar al punto de salida donde colocara el sombrero de ventilación de pvc.
Unidad de medida:
La unidad de medida es por unidad de cada punto (Pto).
Norma de Medición:
Se contará el número de puntos o bocas de salida para desagüe.
Condición de pago:
09.02.01 TUBERIA PVC SAL Ø1 ½”

09.02.02 TUBERIA PVC SAL Ø2”
09.02.03 TUBERIA PVC SAL Ø3”
09.02.04 TUBERIA PVC SALØ4"
Descripción:
La tubería de PVC para desagüe y ventilación serán de poli cloruro de vinilo rígido de media
presión, especial para desagüe y fabricada de acuerdo con la Norma de ITINTEC 399-003 y
deberá de soportar una presión de 10 Kg./cm2 a una temperatura de 20ºC con unión de
espiga y campana y como elemento de impermeabilización y cementante el pegamento
especialmente fabricado para esta clase de tubos.
Materiales:
PEGAMENTO PARA PVC
TUBO PVC DESAGUE SAL 1 1/2" x 3 M
Comprende el trazo de niveles, suministro y colocación de tuberías, la colocación de
accesorios y todos los materiales necesarios para la unión de tuberías de las redes de
desagüe y ventilación, desde el lugar donde entran a una habitación, hasta llegar a los
colectores, además comprende los canales en la albañilería, la excavación y relleno de zanjas
y la mano de obra para la sujeción de los tubos.
Unidad de medida:
La unidad de medida es por metro lineal (M) de material instalado.
Norma de Medición:
Se medirá la longitud efectiva de cada tipo de tubería, según su diámetro.
Condición de pago:
09.02.05 MONTANTE DE PVC SAL Ø 2"

Descripción:
La tubería de PVC para las montantes serán de poli cloruro de vinilo rígido de media presión,
especial para desagüe y fabricada de acuerdo con la Norma de ITINTEC 399-003 y deberá de
soportar una presión de 10 Kg./cm2 a una temperatura de 20ºC con unión de espiga y
campaña y como elemento de impermeabilización y cementante el pegamento especialmente
fabricado para esta clase de tubos.
Materiales:
PEGAMENTO PARA PVC
Comprende el trazo, suministro y colocación de tuberías, la colocación de accesorios y todos
los materiales necesarios para la unión de tuberías de las redes de desagüe y ventilación,
desde el lugar donde entran a una habitación, hasta llegar a los colectores, además
comprende los canales en la albañilería y la mano de obra para la sujeción de los tubos y
enrollado de tubos con el alambre.
Unidad de medida:
Condición de pago:
09.03.00 REDES COLECTORAS
09.03.01TUBERIA PVC SAL Ø 4"

09.03.02 TUBERIA PVC SAL Ø 6"
Descripción:
y todos los materiales necesarios para la unión de tuberías de las redes de desagüe y
ventilación, desde el lugar donde entran a una habitación, hasta llegar a los colectores, es decir,
incluyendo columnas y bajantes.
Además, comprende los canales en la albañilería y la mano de obra para la sujeción de tubos.
Materiales:
PEGAMENTO PARA PVC
Las tuberías deberán ser instalados en las zanjas preparadas, la instalación de las tuberías se
realiza con juntas llamadas uniones estas a su vez se une con pegamento especial.
En el proceso de instalación se debe mantener la pendiente de 1% para tuberías mayores o
iguales a 4”, para líneas menores a 4” la pendiente será de 1.5%.
La unidad de medida es el metro lineal (M).
Forma de pago
09.04.01 CODO PVC SAL 1 1/2" x 90º

09.04.02 CODO PVC SAL 2" x 90º
09.04.05 CODO PVC SAL 1 1/2" x 45º
Descripción:
Comprende el suministro de accesorios para las redes de distribución (salidas y redes de
desagüe), la colocación de éstas está incluida en la instalación de redes.
Materiales:
En general todas los accesorios instalados por los jardines irán protegidas con recubrimiento
de concreto pobre 1:8 (cemento arena).
Todos los accesorios para desagüe será tipo SAL LIVIANO.
PEGAMENTO PARA PVC

CODO PVC DESAGUE SAL 1 1/2" x 90°
CODO PVC DESAGUE SAL 2" x 90º
CODO PVC DESAGUE SAL 1 1/2" x 45°
Para la instalación de estos accesorios se debe proceder a limpiar el accesorio y la tubería a
la cual se debe insertar el accesorio, esta se debe realizar con un paño para extraer el polvo
que se encuentra impregnado.
Colocar el pegamento uniformemente en todo lo ancho de la boca de la tubería, para luego

realizar la unión del accesorio con la tubería.
Unidad de medida:
Norma de Medición:
diferentes.
Condición de pago:
09.04.09 CODO SANITARIO PVC SAL 4" - 2"
Descripción:
Comprende el suministro de accesorios para las redes de distribución (salidas y redes de
desagüe), la colocación de estas está incluida en la instalación de redes.
Materiales:
En general todas los accesorios instaladas por los jardines irán protegidas con recubrimiento de
PEGAMENTO PARA PVC

CODO SANITARIO PVC SAL 4"-2"
Método de construcción:
Para la instalación de estos accesorios se debe proceder a limpiar el accesorio y la tubería al
cual se debe insertar el accesorio, esta se debe realizar con un paño para extraer el polvo que
se encuentra impregnado.

Unidad de medida:
Condición de pago:
09.04.10TEE PVC SAL 2"

Descripción:
Los accesorios TEE sanitarias sirven para unir las tuberías instaladas en diferentes sentidos.
redes de desagüe y ventilación.
extremos de las tuberías a unir, colocando pegamento tanto en las tuberías como en el
accesorio. Se tendrá especial cuidado en no dejar superficie sin pegamento.
Materiales:
PEGAMENTO PARA PVC
TEE PVC DESAGUE SAL 2"
Unidad de medida:
Condición de pago:
09.04.13 TEE SANITARIA PVC SAL 2"

09.04.14 TEE SANITARIA PVC SAL 4"
Descripción:
Los accesorios TEE sanitarias sirven para unir las tuberías instaladas en diferentes sentidos.
redes de desagüe y ventilación.
extremos de las tuberías a unir, colocando pegamento tanto en las tuberías como en el
Materiales:
PEGAMENTO PARA PVC
TEE SANITARIA PVC SAL 2"
TEE SANITARIA PVC SAL 4"
se encuentra impregnado. Colocar el pegamento uniformemente en todo lo ancho de la boca de
la tubería, para luego realizar la unión del accesorio con la tubería.
Unidad de medida:
Condición de pago:
09.04.15 YEE PVC SAL 1 1/2"

09.04.16 YEE PVC SAL 2"
09.04.17 YEE PVC SAL 3"
09.04.18 YEE PVC SAL 4"
Descripción:
Los accesorios YEE y YEE sanitarias sirven para unir las tuberías instaladas en diferentes
sentidos. Comprende los accesorios y todos los materiales necesarios para la unión de los
tubos de las redes de desagüe y ventilación.
Materiales:
PEGAMENTO PARA PVC
YEE PVC SAL 1 1/2"
YEE PVC SAL 2"
YEE PVC SAL 3"
YEE PVC SAL 4"
Condiciones de trabajo
Las yee se usaran para unir las tuberías. Previo a la colocación de la yee se lijará y limpiará
los extremos de las tuberías a unir colocando pegamento tanto en las tuberías como en el
La Unidad de medición es por Pieza (Pza.).
Condición de pago
de obra e imprevistos necesarios para completar la partida
09.04.19 YEE C/ REDUCCION PVC SAL 4" - 2"

09.04.20 YEE C/ REDUCCION PVC SAL 4" - 3"
Descripción:
Los accesorios YEE y YEE c/reducción sirven para unir las tuberías instaladas en diferentes
sentidos. Comprende el suministro de accesorios para las redes de distribución, la colocación de
estas está incluida en la instalación de redes.
Materiales:
PEGAMENTO PARA PVC
YEE C/ REDUCCION PVC SAL 4"-2"
YEE C/ REDUCCION PVC SAL 4"-3"
se encuentra impregnado. Colocar el pegamento uniformemente en todo lo ancho de la boca de
la tubería, para luego realizar la unión del accesorio con la tubería.

Unidad de medida:
Condición de pago:
09.04.21 REDUCCION PVC SAL DE 2" –1 1/2"
Descripción:
Comprende el suministro de accesorios en las líneas recolectoras de desagüe, la colocación
de estas está incluida en la instalación de redes.
Materiales:
PEGAMENTO PARA PVC
REDUCCION PVC DESAGUE SAL DE 2"-1 1/2"
Lamano de obra y herramientas están incluidas en la instalación de la redes. Para la instalación

de los accesorios de pvc desagüe se seguirán las normas convenidas de trabajo y de acuerdo al
tipo de material a utilizarse.

Unidad de medida:
Condición de pago:
09.04.22 REDUCCION PVC SAL DE 3" - 2"
Descripción:
Materiales:
PEGAMENTO PARA PVC
REDUCCION PVC DESAGUE SAL DE 3”-2”


Unidad de medida:
Condición de pago:
09.04.23 REDUCCION PVC SAL DE 4" – 1 1/2"

Descripción:
Materiales:
PEGAMENTO PARA PVC
REDUCCION PVC DESAGUE SAL DE 2"-1 1/2"
REDUCCION PVC DESAGUE SAL DE 4"-2"
REDUCCION PVC DESAGUE SAL DE 4"-3"
Lamano de obra y herramientas están incluidas en la instalación de la redes. Para la instalación

de los accesorios de pvc desagüe se seguirán las normas convenidas de trabajo y de acuerdo al
tipo de material a utilizarse.

Unidad de medida:
Condición de pago:
09.05.00 ADITAMENTOS VARIOS
09.05.01 SUMIDERO DE BRONCE 1 1/2"

Descripción:
Comprende el suministro y colocación de aditamentos o elementos de todo tipo, no calificados
como accesorios y para usos específicos, esta partida comprende los accesorios para realizar
la evacuación del agua en un ambiente. Los sumideros serán de bronce cromado, enrasados
al nivel de piso terminado.
Materiales:
SUMIDERO DE BRONCE 1 1/2"
Los sumideros se instalan por lo general en ambientes donde es necesario evacuar agua
cuando se realiza el aseo respectivo o para casos de evacuación por desperfecto de algún
aparato sanitario que produce goteo de agua.
Desde el punto donde se instalará los sumideros( baños, duchas, patios etc), se colocará codos
de desagüe formando una “ trampa p ” la que va unida al sumidero de bronce y a la tubería de
recolección que conducirá los desagües hacia la red derivación, los accesorios serán unidas con
pegamento especial para PVC.
Unidad de Medida:
Condición de pago:
09.05.05 REGISTRO DE BRONCE 1 1/2"

Descripción:
Comprende el suministro y colocación de registros roscado con la finalidad de limpieza de
tramos de tuberías, los atoros pueden ser ocasionados por la introducción de elementos
extraños en la línea de desagüe, estos pueden estar ubicados en pisos o colgados en tuberías
visibles.
Materiales:
REGISTRO DE BRONCE 1 1/2"
Los registros roscados son instalados enrasados con el nivel de piso terminado, o colgados en
las tuberías que se indiquen en los planos; con la finalidad de limpieza de línea de desagüe, el
procedimiento de construcción es el siguiente:
Desde la red de derivación se instala los accesorios de pvc de desagüe hasta llegar al punto de
salida el cual debe culminar con la instalación del registro roscado estos estarán ubicado en los
pisos con la finalidad de evacuar los líquidos o con fines de limpieza.
En el caso de que se produzca un atoro se debe realizar la limpieza de un tramo de desagüe

afectado con apertura el registro roscado e introducir elementos de limpieza.
Unidad de Medida:
Condición de pago:
09.05.09 SOMBRERO DE VENTILACION PVC SAL DE 2"
Descripción:
Los sombreros de ventilación serán del mismo material o su equivalente las salidas de
ventilación, de diseño apropiado tal que no permita la entrada casual de materias extrañas y
deberá dejar como mínimo un área libre igual al del tubo respectivo. Se pegara a la tubería.
Materiales:
PEGAMENTO PARA PVC
SOMBRERO DE VENTILACION PVC SAL DE 2”
Los sombreros de ventilación serán del mismo material o su equivalente, de diseño apropiado tal
que no permita la entrada casual de materias extrañas y deberá dejar como mínimo un área libre
igual al del tubo respectivo. Se pegara a la tubería.

Unidad de medida:
Condición de pago:
09.05.12 COLGADOR PARA UNA TUBERIA Ø 1 1/2" TIPO GOTA

09.05.13 COLGADOR PARA UNA TUBERIA Ø 2" TIPO GOTA
Descripción
Comprende los accesorios y todos los materiales necesarios para la colocación del colgador
para tuberías de sistema de agua blanda
Materiales
COLGADOR DE FE P/ TUBERÍA 1 1/2" (ABRAZAD. TENSOR Y TUERCA)
COLGADOR DE FE P/ TUBERÍA 2" (ABRAZAD. TENSOR Y TUERCA)
La unidad de medida es la Pieza (PZA).
Norma de medición
diferentes.
Condiciones de pago
09.06.00 CAMARAS DE INSPECCION
09.06.01 CAJA DE ALB. CONCR. - 12" x 24" TAPA CONCRETO

09.06.02 CAJA DE ALB. CONCR. - 24" x 24" TAPA CONCRETO
Descripción:
Son espacios abiertos hacia el exterior que dejan visible el interior de la tubería, sirviendo para
inspeccionar y desatorar en caso de obstrucciones en el flujo de desagüe.
Materiales:
ARENA FINA
ARENA GRUESA
LADRILLO K.K. 18 HUECOS TIPO IV
CEMENTO PORTLAND TIPO I (42.5 KG)
AGUA
Se seguirán los procedimientos constructivos de muros de concreto y tarrajeo con acabado de
cemento pulido. La media caña permitirá el paso fluido del desagüe. La tapa de concreto cubrirá
la caja de registro pero esta podrá ser removida para permitir el registro.
Unidad de medida:
Condición de pago:
09.06.03 BUZON DE CONCRETO D=0.60M
Descripción
BUZONES
Todos los anillos y la tapa de los buzones deberán ser reforzados, diseñados para carga de
autopistas AASHTO H-20 y deberán estar conforme a los planos, los requerimientos ASTM C-
478 y los siguientes requerimientos:
Anillos. Todos los anillos de los buzones deberán ser centrifugados y compactamente
vibrados en los moldes y deberán tener 600 mm de diámetro interior.
Tapas. Todas las tapas deberán ser compactamente vibradas en los moldes.
Uniones de mortero epóxico. El mortero epóxico deberá ser usado en las uniones altas de los
buzones que están por debajo del nivel freático, para crear juntas que impidan la filtración del
agua. La superficie de concreto que se adhiera al mortero epóxico deberá estar libre de
polvo, agregados sueltos, aceite, grasa u otros contaminantes. El mortero deberá ser
mezclado de acuerdo con las especificaciones del fabricante, pero no deberá exceder cinco
partes de arena por una parte epóxica. El mortero epóxico deberá fabricarse de masilla
epóxica 490 o masilla epóxica contra el agua 498 por EngardCoatings, Sikadur 31 ó 32 Hi-
Mod Gel fabricado por la Corporación Sika u otro que haya sido igualmente aprobado.
CUBIERTAS DE BUZONES
Todas las cubiertas y marcos de buzones deberán estar conforme a los Planos de Obra y a
los requerimientos para la fundición de hierro gris Clase 30 en la Designación ASTM A-48.
Las fundiciones deberán ser limpiadas y cubiertas cuidadosamente con pintura asfáltica de
calidad comercial. Los marcos y cubiertas deberán ser marcados en partes antes de ser
enviados a la obra y las cubiertas deberán coincidir con sus marcos sin oscilaciones.
ESCALERAS DE INSPECCION DE BUZONES

Los buzones deberán tener escaleras de hierro forrado galvanizado a 30 cm del centro. Los
pasos deberán extenderse 400 mm de la pared y deberán ser insertados 100 mm en la pared.
Materiales
ACEITE PARA MOTOR SAE-30
ARENA GRUESA
CEMENTO PORTLAND TIPO I (42.5 KG)
TAPA DE CONCRETO 0.60 x 0.60, E = 0.10 M
GASOLINA 84 OCTANOS
MADERA TORNILLO P/ENCOFRADO
GRASA
EXCAVACION Y RELLENO
Ejecutar el trabajo de acuerdo con los requerimientos aplicables de las Secciones pertinentes
de estas especificaciones.
CONCRETO Y LECHADA DE CEMENTO

Todo el concreto y la lechada de cemento usado en la construcción de los buzones deberán
estar de acuerdo con lo establecido en las provisiones aplicables de las Secciones pertinentes
de la División 3 de estas especificaciones.
Unidades de Buzones Prefabricados. El concreto para las unidades de buzones prefabricado
deberá alcanzar una resistencia a la compresión no menor de 210 kg/cm2 en 21 días.
Concreto vaciado in situ.
Lechada de Cemento. A excepción de los lugares con nivel hidrostático alto, todos los anillos
de buzones de concreto prefabricado deberá ser unidos con un grosor mínimo de 12 mm de
lechada de cemento portland.
Bases de los Buzones. Las estructuras de derivación y las bases de los buzones se
construirán usando concreto de 210 kg/cm2 en la forma y dimensiones indicadas. La parte de
base sobre la elevación invertida de la tubería de desagüe deberá ser formada para brindar
una sección de canal fluido. Los encofrados deberán ser revisados y aprobados por el
Ingeniero para lograr la precisión de las dimensiones y la fluidez relativa previo al vaciado de
la base. Los canales deberán variar uniformemente en tamaños y formas de la bocatoma y
descargador si es requerido. La base del buzón deberá ser vaciada monolíticamente.
Las tuberías se usaran para transportar desagües. Previo a la colocación del tubo se
limpiará los extremos a unir, colocando el lubricante en la espiga como en la campana de la
tubería.
Unidad de medida
La Unidad de medición es la unidad (UND).
Norma de Medición:
Condición de pago

09.07.01 REJILLA METALICA EN CUNETA, ANCHO=0.30M
Descripción
platinas, etc.
Materiales
SOLDADURA CELLOCORD
LIJA PARA FIERRO
PLATINA DE FIERRO 1" x 3/16", 6 M
ANGULO "L" DE FIERRO 1" x 1" x 1/16", 6 M
PINTURA ESMALTE
THINER ESTÁNDAR
EQUIPO DE PINTURA
EQUIPO DE SOLDADURA
Fabricación
Anclajes
Esmerilado
Unidad de Medida
Forma de pago
09.08.00 PRUEBAS HIDRAULICAS

09.08.01 PRUEBA HIDRAULICA DE DESAGUE
Descripción:
Esta actividad consiste en realizar las pruebas hidráulicas a las redes de desagüe con la
finalidad de que la línea quede hermética.
Materiales:
HIPOCLORITO DE CALCIO AL 70%
AGUA
Instalaciones Interiores.-
Antes de cubrir las tuberías que van empotradas serán sometidas a las siguientes pruebas:
- Niveles, por la generatriz superior del tubo, comprobándose la pendiente.
- Alineamiento, se correrá cordel por la generatriz superior del tubo de modo de determinar
su perfecto alineamiento.
- Para las tuberías de desagüe se llenarán éstas con agua, previo tapado de las salidas bajas,
debiendo permanecer llenas sin presentar escapes por lo menos durante 24 horas.
- Las pruebas podrán realizarse parcialmente, debiendo realizar al final una prueba general.
- Los aparatos sanitarios ser probarán uno a uno, debiendo observar un funcionamiento
satisfactorio.
Instalaciones Exteriores.-
Después de instaladas las tuberías y antes de cubrirlas serán sometidas a las siguientes
pruebas:
- Las tuberías de desagüe se probarán entre cajas, tapando la salida de cada tramo y
llenando con agua el buzón o caja superior.
- No deberá observarse pérdidas de líquido durante un lapso de 30 minutos.
- Se hará pruebas de niveles caja a caja y corriendo una nivelación por encima del tubo de
cada 10 mts.
- Se correrá nivelación de los fondos de cajas y buzones para comprobar la pendiente.
Unidad de medida:
La unidad de medida es metro lineal (M).
Condición de pago:
10.00.00 INSTALACIONES ESPECIALES-POZO DE SUMIDERO

10.01.01TUBERIA PVC CLASE 10 C/ ROSCA 1"
Descripción:
Materiales:
TUBO PVC C-10 C/ ROSCA 1" x 5 M
presión de trabajo de 150 lbs/pulg2. El trazo será el indicado en los planos.
Antes de cubrir las tuberías en muros y pisos se deberán realizar las pruebas de presión.
Unidad de medida:
Condición de pago:
10.01.02 TUBERIA PVC SAL Ø 4"
Generalidades:
Las redes de drenaje comprenden todas las instalaciones desde los sumideros instalados en
los techos, las canaletas o desniveles con descarga al exterior del Edificio.
Descripción:
y todos los materiales necesarios para la unión de tuberías de las redes de agua , desde el lugar
donde entran a un ambiente, hasta llegar a los alimentadores, es decir, incluyendo columnas y
bajantes.
Materiales
PEGAMENTO PARA PVC
La instalación de la tubería y sus accesorios deben ejecutarse utilizando las uniones previstas
por el fabricante (espiga y campana), no está permitido efectuar éstas por el calentamiento
del material, y la unión debe hacerse con el pegamento respectivo para esta clase de tubos.
Si en los planos de las instalaciones no está especificado la gradiente de la tubería se debe
optar por lo siguiente:
Para tubos de 2¨ diám. 2% de gradiente

Para tubos de 3¨ diám. 1.5% de gradiente
Para tubos de 4¨ diám. 1% de gradiente
Todos los tramos de la instalación del desagüe deben permanecer llenos de agua apenas se
termina su instalación y debe taponearse conforme avanza el trabajo con Tapones cónicos
de madera.
Unidad de medida: Metro lineal (M).
Condición de Pago:
10.02.01 CODO PVC C/ ROSCA 1" x 90º

10.02.02 CODO PVC C/ ROSCA 1" x 45º
Descripción:
Materiales:
CODO PVC C-10 SAP ROSCA DE 2 1/2" X 45°
extremos de las tuberías a unir, colocando la cinta teflónen las tuberías, para luego enroscar
el accesorio.
Unidad de medida:
Condición de pago:
10.02.03 CODO DE FIERRO GALVANIZADO 4”x 90º
Descripción:
Los accesorios serán de fierro galvanizado Standard ISO I de 11 hilos con rosca interna. Para
garantizar juntas estancas en los empalmes se deberá utilizar teflón u otro sellador similar.
Materiales:
CODO DE FIERRO GALVANIZADO ISO I DE 1 1/2" X 90°
CODO DE FIERRO GALVANIZADO ISO I DE 2" x 90°
CODO DE FIERRO GALVANIZADO ISO I DE 3" x 90°
En general se deberá tener en cuenta para su instalación lo siguiente:
• Las líneas de tubería a presión están sometidas a constantes esfuerzos o empujes que
tiendes a desacoplarlas; este empuje es necesario distribuirlo sobre las paredes de la zanja a
fin de evitar el desensamblaje de las uniones.
• Para contrarrestar estos esfuerzos es necesario proyectar bloques de anclajes en todos los
accesorios, sus dimensiones y forma dependen de la presión de línea, el diámetro del tubo,
clase de terreno y tipo de accesorio.
• Al colocar los anclajes se tiene que tener cuidado, para que los extremos del accesorio no
queden descubiertos. En caso de accesorio de PVC debe estar protegido con filtro, película
de polietileno o algún otro material adecuado para impedir el desgaste de la pieza por el roce
con el hormigón.
• Las válvulas reductoras de presión, principales y de mando vendrán ya ajustadas de fábrica
para trabajar en los diferentes rangos de presión exigidos en las redes.
• En cuanto a las válvulas de purga y desfogue deberán ser de aleación altamente
resistente a la corrosión con rosca interna (hembra) en ambos lados. En cuanto a su
acabado deberán presentar superficies lisas y aspecto uniforme, tanto externa como
internamente, sin porosidades, rugosidades, rebabas o cualquier otro defecto de
fabricación. La rosca interna, en ambos lados de las llaves de paso de fundición de
bronce tipo cortina deberá ser compatible con la de las tuberías.
Las válvulas utilizadas en estructuras hidráulicas deberán ser instaladas con:
• Uniones universales de fierro galvanizado, PVC, o aleación cobre-zinc o cobre-estaño, hasta
50mm (2") de diámetro.
• Bridas o cualquier otro elemento de fácil desmontaje, de fierro fundido, hierro dúctil o PVC
para tuberías de diámetros mayores a 50mm (2").
En caso que sea necesario se utilizará además un elemento o caja para su alojamiento,
protección y operación
Para la instalación de accesorios son de Fierro Galvanizado, se debe tener en

cuenta lo siguiente:
a) Las líneas de tubería de presión están sometidas a constantes esfuerzos o empujes que
afectan los ensambles; para evitarlos este empuje debe distribuirse sobre las paredes de la
zanja.
b) Para contrarrestar estos esfuerzos debe proyectarse bloques de anclaje en todos los
accesorios; sus dimensiones y forma dependen de la presión de línea, el diámetro del tubo,
clase de terreno y tipo de accesorio.
c) Al colocar los anclajes se debe de tener cuidado, para que los extremos del
accesorio no queden descubiertos. En caso de accesorios de PVC debe estar
protegido con material adecuado para impedir el desgaste de la pieza por el roce con
el hormigón.

Unidad de medida: Pieza (PZA)
Norma de Medición.-
El cómputo de los registros se efectuará por cantidad de piezas instaladas
Condición de pago:
10.02.04 CODO PVC SAL 4" x 45°
Descripción:
Materiales:
PEGAMENTO PARA PVC
extremos de las tuberías a unir, colocando la cinta teflón en las tuberías, para luego enroscar
el accesorio.
Unidad de medida:
Condición de pago:
10.02.05 TEE PVC C/ ROSCA 1"
Descripción:
Materiales:
extremos de las tuberías a unir, colocando pegamento la cinta teflón en las tuberías para luego
enroscar el accesorio a presión.
Unidad de medida:
Condición de pago:
10.03.00 LLAVES Y VALVULAS

10.03.01 VALVULA DE COMPUERTA DE BRONCE DE 1"
Descripción:
El interior de los accesorios y conexiones será totalmente liso y, en el caso de conexiones de
bronce, éstas serán del tipo de fundición antiporosa y terminales labrados a máquina.
Las válvulas serán de bronce con uniones roscadas, con marca de fábrica y 250 lb/pulg2 de
presión de trabajo e irán grabadas en alto relieve en el cuerpo de la válvula.
Toda válvula que tenga que instalarse en el piso, será alojada en caja de albañilería con marco y
tapa de Fº.Gº. y acondicionada con el mismo material que el piso, cuando este es loseta o
similar.
Las válvulas que se instalen en muros, ira entre dos uniones universales y estarán alojadas en
caja con marco metálicos de suficiente espacio para facilitar su remoción y desmontaje.
Las válvulas deben ser de reconocida calidad y fabricados de acuerdo a las normas técnicas
vigentes.
Materiales:
VALVULA DE COMPUERTA BRONCE 1"
UNION UNIVERSAL BRONCE 1"
Para la colocación de las válvulas se tiene que realizar el siguiente procedimiento:
Las válvulas para la interrupción de los servicios deben ubicarse con preferencia en muros, para
lo cual la línea debe ser trasladado hasta el muro en la cual se instalara la válvula de control, en
este punto se instalarán los accesorios Para que dicha válvula sea retirada con facilidad en caso
de una reparación o avería, estas deben estar ubicados en nichos y protegidas con una caja
metálica y instalada entre 02 uniones universales la válvula debe ubicarse a 0.30 m s.n.p.t.
Condición de pago:
10.03.02 VALVULA CHECK 1"
Descripción:
regulan el paso del agua, es decir las válvulas check de bronce, para una presión de trabajo
de 150 Lbs/pulg2., estas válvulas deben tener la marca de fábrica y presión estampadas en
bajo o alto relieve en el cuerpo de la válvula.
Materiales:
VALVULA CHECK BRONCE 1"
proveedor.

La Unidad de medida: Pieza (Pza.)
Condición de pago:
10.04.01 REJILLA METALICA PARA DRENAJE DE SUMIDERO
Descripción
platinas, etc.
Materiales
REJILLA METALICA DE DRENAJE
Fabricación
Anclajes
Esmerilado
Unidad de Medida
Forma de pago
10.04.02 COLGADOR PARA UNA TUBERIA DE Ø 2" TIPO GOTA
Descripción:
Los colgadores individuales serán de suspensión, los del tipo colgador múltiple serán de fierro
galvanizado de perfil estructural de acero tipo abrazadera de fácil desmontaje y construidos para
soportar una carga igual a 5 veces el peso de la tubería llena de agua en cada punto de soporte.
La distancia máxima entre cada colgador de soporte de una tubería será de 3 metros.
Materiales:
COLGADOR DE FE P/ TUBERIA 2" (abrazad. tensor y tuerca)
La unidad de medida es por Pieza (PZA)
Condición de pago:
11.04.01 TAPA METALICA DE INSPECCION (1.50x 0.90 M)

11.04.02 TAPA METALICA DE INSPECCION (1.80x 1.50 M)
Descripción:
Son elementos que cubren las cajas de registro que son los espacios abiertos hacia el exterior
que dejan visible el interior de la tubería, sirviendo para inspeccionar y desatorar en caso de
obstrucciones en el flujo de desagüe.
Materiales:
BISAGRA DE FIERRO 3" x 3"
TIRADOR
CANDADO
SOLDADURA CELLOCORD
ARMELLA PARA CANDADO
ANGULO "L" DE FIERRO 2" x 2" x 1/8" 6M
PINTURA ESMALTE SINTETICO
THINNER
EQUIPO DE PINTURA
EQUIPO DE CORTE Y SOLDADURA
Se seguirán los procedimientos constructivos de la carpinterita metálica.
Unidad de medida:
La unidad de medida es la Unidad (UND).
Condición de pago:
11.04.03 PASE EN MURO 3” CON DIAMANTINA

11.04.04 PASE EN MURO 5” CON DIAMANTINA
Descripción:
Esta partida comprende la suministración y colocación de pases en muros que sirven para el
buen manejo.
Materiales
PASE EN MURO Ø 3" CON DIAMANTINA
PASE EN MURO Ø 5" CON DIAMANTINA
El pase de muro será ejecutara conforme lo indiquen los planos de la especialidad
correspondiente.
Unidad de medida
La unidad de medida es la Unidad (UND).
Norma de Medición:
La Unidad de medición es la unidad, ejecutado y aceptado por el supervisor de la obra.
Condición de pago
obra e imprevistos necesarios para completar.
11.05.00 CAMARAS DE INSPECCION
11.05.01 CAJA DE REGISTRO DE CONCRETO DE 12” x 24” CON TAPA DE CONCRETO
Descripción:
Son espacios abiertos hacia el exterior que dejan visible el interior de la tubería, sirviendo para
inspeccionar y desatorar en caso de obstrucciones en el flujo de desagüe.
Materiales:
ACEITE PARA MOTOR SAE-30
ARENA GRUESA
CEMENTO PORTLAND TIPO I ( 42.5 KG )
GASOLINA 84 OCTANOS
MADERA TORNILLO INCLUYE CORTE PARA ENCOFRADO
GRASA
Se seguirán los procedimientos constructivos de muros de concreto y tarrajeo con acabado de
cemento pulido. La media caña permitirá el paso fluido del desagüe. La tapa de concreto cubrirá
la caja de registro pero esta podrá ser removida para permitir el registro.
Unidad de medida:
Condición de pago:

Especificaciones Tecnicas L Generalidades

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Especificaciones Tecnicas L Generalidades

Cargado por

Copyright:

Formatos disponibles

ESPECIFICACIONES TECNICAS

El presente capítulo, dentro de las especificaciones de obra, corresponde al PROYECTO DE

a. Este capítulo está coordinado y se complementa con las condiciones generales de

c. Donde en cualquier especificación, proceso o metrado de construcción o material se ha dado

e. Detalles menores de trabajos no usualmente mostrados en los planos, especificaciones o

 Las especificaciones del fabricante referentes a la instalación de los materiales, deben

A fin de evitar interferencias durante la ejecución de la obra.

4. No deben ubicarse salidas en lugares inaccesibles.

VII EJECUCIÓN, TRAZO Y MANO DE OBRA

VIII IMPERMEABILIZACIÓN DE TUBERÍAS Y ACCESORIOS

Impermeabilización de Uniones de Tuberías de:

Tubería de PVC Clase 10

Tubería de PVC- SAL

d) Las tuberías contraincendios expuestas serán pintadas de color rojo

ESPECIFICACIONES TECNICAS POR PARTIDAS

01.00.00 APARATOS Y ACCESORIOS SANITARIOS

01.01.00 APARATOS SANITARIOS

01.01.01 LAVATORIO TIPO 1, MODELO OVALIN SONNET DE SOBREPONER,

01.01.02 LAVATORIO TIPO 2, MODELO MANANTIAL O SIMILAR, INC. GRIFERIA

01.01.04 URINARIO TIPO 1, MODELO ACADEMY O SIMILAR, INC. FLUXOMETRO

01.01.05 LAVADERO DE CONCRETO REVESTIDO CON CERAMICO 30 x 30 cm,

Por medio de cordeles se controlará el alineamiento de las juntas de los cerámicos y se

Todas las intersecciones y vueltas en los trabajos de cerámicos serán formadas

Se tomarán precauciones para no pisar las cerámicos recientemente asentadas, y para

Luego del fraguado no se caminara sobre el piso hasta después de 48 horas.

01.02.00 ACCESORIOS SANITARIOS Y GRIFERIA

01.02.01 DISPENSADOR DE JABON LIQUIDO, TIPO BOLA

Consiste en la provisión e instalación de los dispensadores de jabón líquido.

01.02.02 PAPELERA DE LOSA DE SOBREPONER

01.03.00. COLOCACION DE APARATOS, ACCESORIOS Y GRIFERÍA

01.03.01 COLOCACION DE APARATOS SANITARIOS

01.03.02 COLOCACION DE ACCESORIOS SANITARIOS Y GRIFERÍA

02.00.00 TRABAJOS PRELIMINARES

02.01.00 EXCAVACION MANUAL PARA REDES SANITARIAS H =0.60M

02.02.00 REFINE Y NIVELACION DE ZANJAS T. NORMAL P/TUB. D= 4”- 6”

02.04.00 RELLENO COMPACTADO A MANO, CON MATERIAL PROPIO

02.05.00 ELIMINACION DE MATERIAL, CARGADOR 125 HP, VOLQ. 6M3, D=5KM

03.00.00 SISTEMA DE AGUA FRIA

03.01.00 SALIDAS DE AGUA FRIA

03.02.00 REDES DE DISTRIBUCION

03.02.01 TUBERIA PVC CLASE 10 C/ ROSCA 1/2"

03.03.01 TUBERIA PVC CLASE 10 C/ ROSCA 1 1/2" (CON CAMA DE ARENA)

03.04.00 ACCESORIOS DE REDES

03.04.01CODO PVC C/ ROSCA ½”x 90

03.04.09 TEE PVC C/ ROSCA 1/2”

03.04.15REDUCCION PVC C/ ROSCA 3/4" - 1/2"

03.05.00 LLAVES Y VALVULAS

03.05.01 VÁLVULA COMPUERTA DE BRONCE Ø 1/2”

CINTA TEFLON (12 mm x 10 M )

CINTA TEFLON (12 mm x 10 M )

Pruebas y criterios de control de calidad:

03.05.04 LLAVE ESFERICA DE RIEGO ½”

03.06.00 PIEZAS VARIAS

03.06.01 CAJA P/VÁLVULA 0.20X0.20 M

03.07.00 PRUEBAS HIDRAULICAS

03.07.01 PRUEBA HIDRÁULICA DE AGUA FRÍA

Las pruebas de las líneas de agua se realizan en dos etapas:

A. Prueba hidráulica a zanja abierta:

B. Prueba hidráulica a zanja con relleno compactado y desinfección:

La bomba de prueba y los elementos de purga de aire, se conectarán a la tubería mediante:

A. Abrazaderas, en las redes locales, debiendo ubicarse preferentemente frente a lotes, en

B. Tapones con niples especiales de conexión, en las líneas de impulsión, conducción y
