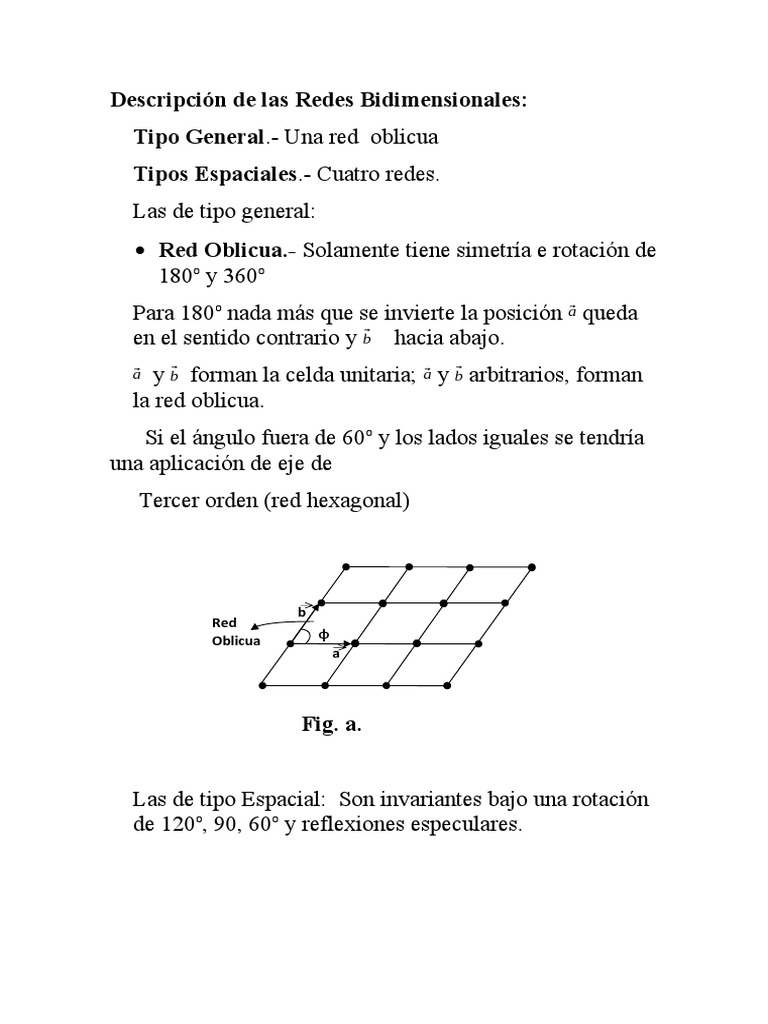

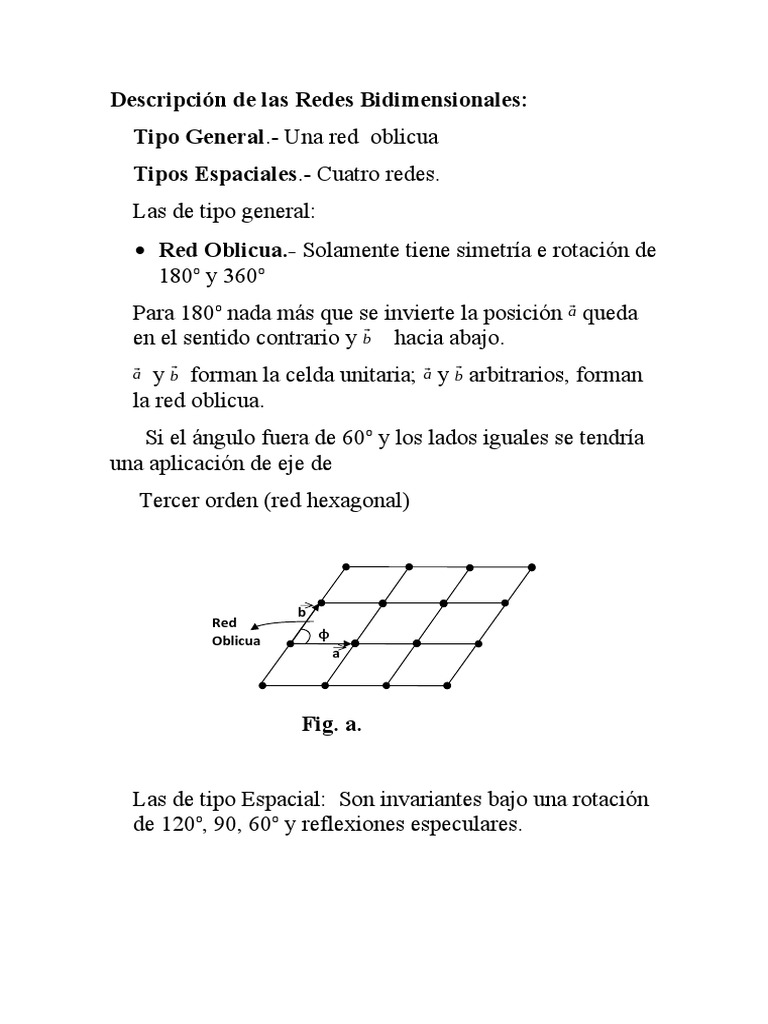

Descripción de las Redes Bidimensionales:

Tipo General.- Una red oblicua

Tipos Espaciales.- Cuatro redes.
Las de tipo general:
 Red Oblicua.- Solamente tiene simetría e rotación de
180o y 360o
Para 180o nada más que se invierte la posición a⃗ queda
en el sentido contrario y b⃗ hacia abajo.
a⃗ y b⃗ forman la celda unitaria; a⃗ y b⃗ arbitrarios, forman
la red oblicua.
Si el ángulo fuera de 60o y los lados iguales se tendría
una aplicación de eje de
Tercer orden (red hexagonal)

b
Red
Oblicua φ
a

Fig. a.

Las de tipo Espacial: Son invariantes bajo una rotación

de 120o, 90, 60o y reflexiones especulares.
 Red cuadrada.-
Se traza un eje especular Podemos encontrar otro eje
llamado de simetría.

b
φ
m

m, reflexión especular a

Fig. b.

 Red Hexagonal.-
Al hexágono se le puede aplicar dos espejos.

b m
12 = 6
0° a 0
a
°

Fig. c.
 Red Rectangular Primitiva.-
 Hacemos pasar un espejo por cada lado y se obtiene.

a
φ
m
b

Fig. d.
 Red Rectangular Centrada.-
Podemos demostrar matemáticamente aplicando la
simetría de reflexión. En la simetría de reflexión
consideramos que los vectores básicos deben describir
los demás vectores pudiendo encontrar una celda con un
punto en un centro. Haciendo pasar un espejo por x,
entonces tenemos la red rectangular centrada así:

x
b
φ
a

Fig. e.
Fig. 8. Redes Bidimensionales
PLANOS Y DIRECCIONES CRISTALOGRAFICAS
 Planos compactos.- Una manera conveniente de
considerar a los cristales es como estructuras formadas
aplicando esferas duras. Estas se ubican en los
diferentes planos que forma el cristal. Cada red tiene
sus planos característicos como un determinado
contenido de esferas, los planos con un mayor
contenido de éstos constituyen los planos más
compactos y las esferas (átomos) están situadas tan
cerca como sea posible, por Ejm. La red cara centrada
(fcc) posee cuatro planos compactos (planos
octaédricos).
 Direcciones compactas.- Toda red contiene
determinadas direcciones cristalográficas en las que se
ubican cierto número de esferas, las que contienen
mayor número de direcciones más compactas y que
generalmente se encuentran contenidas en los planos
compactos. La red fcc. Tiene 6 direcciones compactas
que corresponden a las diagonales que cruzan las
diagonales del cubo.
El hecho de que esta red posea tantos planos compactos
como direcciones compactas proporcionan a los materiales
con esta estructura propiedades físicas diferentes a otros.

 Número de coordinación.- Es el número de vecinos

más próximos que tiene un determinado átomo y
depende de la estructura cristalina por Ejm. El número
de coordinación de un átomo en la red fcc ó hcp es 12,
en la red bcc es 8 y en la estructura del diamante es 4
(dos redes fcc).
 Planos reticulares.- Son aquellos que contienen puntos
de la red; los diferentes planos se diferencian en la
densidad de puntos y distancia entre los planos
equivalentes.

Fig.9.
 Planos equivalentes.- Igual densidad de puntos e igual
separaciones
Posición y orientación de los planos:
Interceptos: z

AO = 2a C

OB = 1b
c
OC = 3/c O
a
b y
A B
x

Fig.10. Indices de Miller

Para encontrar los índices de Miller hacemos uso de los

interceptos mediante (h k l) y luego tenemos los
recíprocos. Por Ejm. 2, 1, 3/2 (interceptos), tomando los
recíprocos 1/2, 1, 2/3; reduciendo a tres enteros menores
(multiplicando por un entero tal como n =6)

(h k l) = 1/2 (6); 1 (6); 2/3 (6)

(h k l) = (3, 6, 4)
Si el intercepto está en el infinito (∞ ), el correspondiente
índice es cero.
Indices de Miller para una red cúbica
Los índices de Miller se deducen a partir de las
intersecciones.
La ecuación de este plano es:
hx + ky + lz = r⃗ ………………………….. (8)
Los enteros h,k,l, determinan la dirección del plano.
r⃗ , indica la distancia del plano de origen de coordenadas
hx + ky + lz = 0 …………………………… (9) (Ecuación
del presente plano)

c C
/
u
l
γ P
a Oc β d
/ α b B
a y
h A
x b
/
k

Fig. 11. Define los índices de Miller.

Los índices del plano representado son (h, k,l) y las
longitudes de los segmentos cortados por este plano en los
ejes coordenados son ABC, que están en las razones:

A: B: C: = a/h: b/k: c/l ……………………….. (10)

El vector unitario u⃗ perpendicular al plano (hkl) es :
u⃗ =cos ∝ i⃗ +cos β ⃗j+cos γ k⃗ ……. (11)
Siendo los α, β , γ , los ángulos directores, en términos de los
índices, la ecuación (11) queda:
d⃗ d⃗ d⃗
u⃗ = i + j+ k
a b c …………………….. (11’)
h k l

Por Ejm. Para el cubo se tiene que : a = b = c

El plano de la Fig.10.a. corta a los ejes x, y, z, en 1, ∞ , ∞ ,
1 1 1
los inversos: 1 , ∞, , ∞
Un plano que no intercepta a un eje se dice que lo hace el
infinito:
(h,k,l) = (1,0,0)
Cuando una intercepción se produce en el lado negativo de
cualquier eje el signo negativo se coloca así:1 .
Cuando se obtiene un conjunto de planos equivalentes que
encierran un volumen (caras del cubo), se considera uno
de ellos como representativo y se encierra entre llaves:

{h k l } , las caras del cubo se representan por:

{ 100 } = (100), (010), (001), (100), (010), (001)
 z (1,0 z
,0) (1,1
,1)

y y

x x

(a)
(b) (2,
z

1,0
)

y
O

(c)

Fig. 12. Planos cristalográficos en una red SC.

Indices de Miller para una Red Hexagonal
Tanto las direcciones como los planos son definidos en
términos de índices de Miller, contenido 4, la utilización
de 4 dígitos de índices similares o planos de la misma
forma, así como: (112 0 ¿ y (12 10 ¿ que en un sistema de tres
dígitos tendría índices: (110) y (12 0 ¿.

A
C=
1/
2
B
(10
12)

A a3
a =-
1 1
=
1

(a) (b)

Fig. 13. Red Hexagonal.

 a) Ejes cristalográficos
b) Representación del plano (1012)

En esta clase de cristales se requiere un sistema de

coordenadas que contiene 4 ejes corresponden a las
direcciones compactas y quedan en su plano basal,
formando ángulos de 120o unos con otros. El cuarto eje es
normal en este plano y se designa por c, mientras que a los
otros tres ejes se les designa a1, a2, a3. La Fig.11. muestra la
orientación convencional de estos ejes. La unidad de
medición se toma a lo largo de los tres ejes: a1, a2, a3 como
la distancia entre átomos en la dirección compacta, para el
eje c se toma la altura de la celda unitaria.

En la Fig. 11.b. se muestra al plano que intercepta a los

1
ejes a1 en +1, a2 en ∞ , a3 en -1, c en +1/2. Los recíprocos 1
1 1 1
, , ; dan
, ∞ −1 1 1, 0, -1, 2, que corresponden a la
2

representación del plano (a1 a2 a3 c) = (101 2¿.

El plano basal, que es paralelo a los ejes a1 a2 a3 , y, que

los interceptos en el infinito y al eje c, en + 1, tiene como
índices de Miller (0001), también en esta red hay planos
equivalentes
Índices de una Dirección

C M
D
c

O b B
a
A

Fig. 14. índices de una dirección

Dirección de OM:
Vector⃗ OD = ⃗ OA + ⃗ OC …………. (12) En general:
OB+ ⃗
⃗ ⃗ w ⃗c ……. (12’)
OD=u ⃗a + v b+

Dirección de OM: [uv w ] ………………… (13)

Una dirección en un cristal queda especificada por los
índices con el conjunto de enteros más pequeños que
tienen la razón de las componentes de un vector en la
dirección deseada referida a los ejes.

Índices de una Dirección para Una Red Cúbica:

Para determinar una dirección de un vector:
r⃗ =h ⃗a +k b⃗ +l c⃗ ; que puede ser paralela a los ejes x, y, z, sobre
las cuales yacen las aristas del cubo ó, paralelo a una
dirección de un eje compacto, se sigue el siguiente
procedimiento:
 z
m
u
n
a
t

s a
a O y

Fig.15. Red cúbica que muestra las direcciones m y n: [ 111 ]

y [ 101 ]
Para la diagonal m del cubo, se traza un vector t⃗ , en la
misma dirección que la diagonal, con una longitud que
iguala a la de la diagonal y cuyas componentes, en cada
uno de los ejes, es a, y como ésta es la unidad de
medición, estas componentes son 1, 1 y 1.

Los índices de Miller de la dirección m se encierran en un

corchete [ 111 ]. Es importante tener presente que el símbolo
[ hkl ] no es un índice de Miller; sin embargo, para los
cristales cúbicos, es una consecuencia de la simetría que
[hk l] en la de la normal al plano de índices de Miller (h k l).
Pues las componentes de un vector paralelo a la dirección
buscada, nos proporciona los índices respectivos. Para la
diagonal de la curva xz, del cubo. En la Fig.13., las
componentes de un vector ⃗s son 101 y la dirección de
dicha diagonal es [ 101 ] , si las componentes son negativas,
los índices también lo serán. Tal es el caso de la dirección
u, que tiene por componentes -1.-1,1; su dirección es [ 11 1 ].

Las direcciones que son equivalentes se representan por el

símbolo ¿ h k l>¿ , para cristales cúbicos y por <u v w>, para
otros.

Índices de Direcciones para Redes Hexagonales

Las direcciones se expresan también por 4 dígitos,

teniendo en cuenta que al escribir los índices, el tercer
dígito debe ser siempre igual a la suma negativa de los dos
primeros dígitos son 2 y -1, el tercero debe ser – (2) - (-1)
= -1 y la dirección es [ 21 1 0 ], paralelo al plano basal.

En el plano basal hay dos tipos de direcciones una paralela

a loa ejes a1, a2, a3 y otra perpendicular a dichos ejes.
Hallamos los índices del eje a2 (observe Fig. 14.), que
tiene la misma dirección que el vector suma de tres
vectores, uno de longitud +2 a lo largo del eje a2, otro de
longitud -1, paralelo de eje a3, y

tercero de longitud -1, paralelo al eje a1. Este método de

obtención mantiene la regla mencionada anteriormente
entre los dos primeros dígitos y el tercero. Entonces la
dirección de a2 es [ 12 1 0 ]

a
3

2 a2=[12
10]
- -
1 1
a
1

Fig. 16. Determinación de la dirección del eje a2

Planos de Zona
Tanto en los cristales cúbicos como en los hexagonales o
cualquier otro cristal existen planos que se interceptan
mutuamente a lo largo de una dirección común formando
los llamados planos de zona y la línea de intersección se
denomina eje de zona.

Si el eje de zona tiene índices [ u v w ] cualquier plano de la

zona con índices (hkl) satisface la Ley de Weiss:
hu + kv + lw = 0 …………………………. (14)
Si (h1 k1 l1), son los índices del primer plano y (h2 k2 l2), son
los índices del segundo plano. Los índices del eje de zona
están dadas por:

[ u v w ] ⟹u=k 1 l2−k 2 l 1
v=l 1 h 2−l 2 h1

………..(15)
W = h k −h k
1 2 2 1

Considerando a la dirección [ 111 ] como un eje de zona por

él, pasan los planos { 110 }, los planos { 112 },, los planos { 123 }, y
otros planos de índices más altos. Dos planoscualesquiera
determinan una zona por el eje de zona de estos dos planos
no paralelos utilizamos el método usual en que escribimos
dos veces el símbolo de un plano y directamente debajo
dos veces los índices de otro plano. El primer y último
número de cada fila los descartamos y los números que
quedan, unidos por flechas indicadas los multiplicamos.
En cada conjunto el producto de 2 se sustrae del producto
de 1, según se aprecia en el esquema, dado, si un plano es
(h k l) y el otro (p q r):

h k l h k
l

p q r p q
r
 kp

……………………… (16)

⟹ [ ( kr−lq ) ( lp−hr ) ( hq−kp) ] ……….. (17)

Sean los planos (110) y (010), según el esquema, el eje de

zona es:

1 1 0 1 1
0
0 1 0 0 1
0 (0-0); (0-0) ; (1- [001] (Eje de zona)………… (18)
0)
