Lección 6.

Componentes de diseño lógico

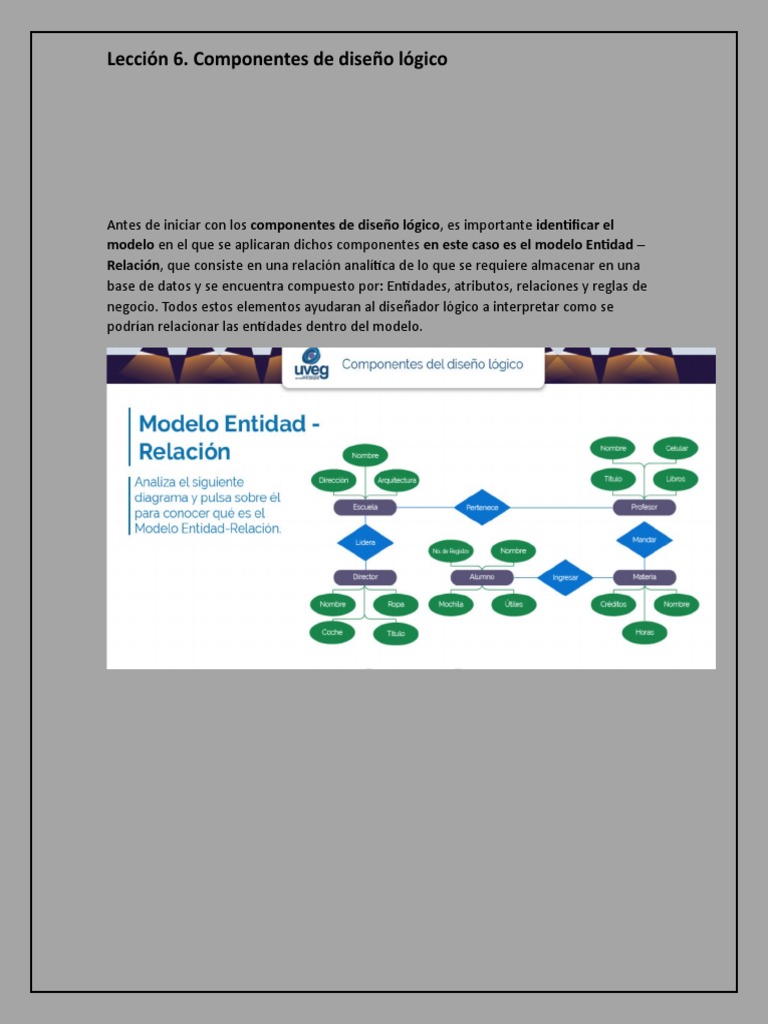

Antes de iniciar con los componentes de diseño lógico, es importante identificar el

modelo en el que se aplicaran dichos componentes en este caso es el modelo Entidad –
Relación, que consiste en una relación analítica de lo que se requiere almacenar en una
base de datos y se encuentra compuesto por: Entidades, atributos, relaciones y reglas de
negocio. Todos estos elementos ayudaran al diseñador lógico a interpretar como se
podrían relacionar las entidades dentro del modelo.
Lección 6. Componentes de diseño lógico

¿Qué es la entidad y el atributo?

Atributo: Son las características de las entidades que serán definidas en el modelo, por
otra parte son elementos que las definen a su vez, se almacenan en el modelado.Cabe
destacar que un analista especializado puede encontrar todas las características que
definen las entidades del mismo tipo, es decir, para que existan varios elementos de la
misma entidad, los valores de los atributos o características, tienen que ser diferentes
entre sí, para poder determinar el estado de la entidad que se definirá.

Entidad: se define como la representación de un objeto, proceso o concepto del

mundo real que se describe en una base de datos, para ser utilizada dentro de un
modelado con la finalidad de brindar información sobre la entidad que se definirá. Así
mismo tienen una serie de características, que definirán su estado las cuales son
llamadas atributos.
Lección 6. Componentes de diseño lógico

Para definir un ejemplo de entidad es importante ver el mundo real desde una
perspectiva muy analítica y descriptiva. Iniciemos con un ejemplo sencillo primero
tomamos un objeto de la realidad para empezar a definir la entidad como un automóvil
el cual sabemos que tiene varias características entre ellos la marca, color, precio, fecha
de compra en el modelo Entidad – Relación estos se conocen como atributos.
Nota: Al momento de definir una entidad se debe tener en cuenta las características que
serán de utilidad para el moldeado, ya que serán las encargadas de almacenar los datos y
proporcionar información de quien lo requiera para la toma de decisiones de la
organización.
Lección 6. Componentes de diseño lógico

Las Relaciones son la parte fundamental del modelo Entidad – Relación y se definen
como el grado de asociación entre una o varias entidades que se pueden instanciar. Así
mismo estas se pueden representar en forma de tablas para clarificar las reglas de
negocio de acuerdo con el uso que se le dará a la base de datos.
1. Existen distintos tipos de relaciones.
2. Relación de uno a uno
3. Relación de uno a muchos
4. Relación de muchos a muchos
