PROBLEMAS MEC.

FLUIDOS

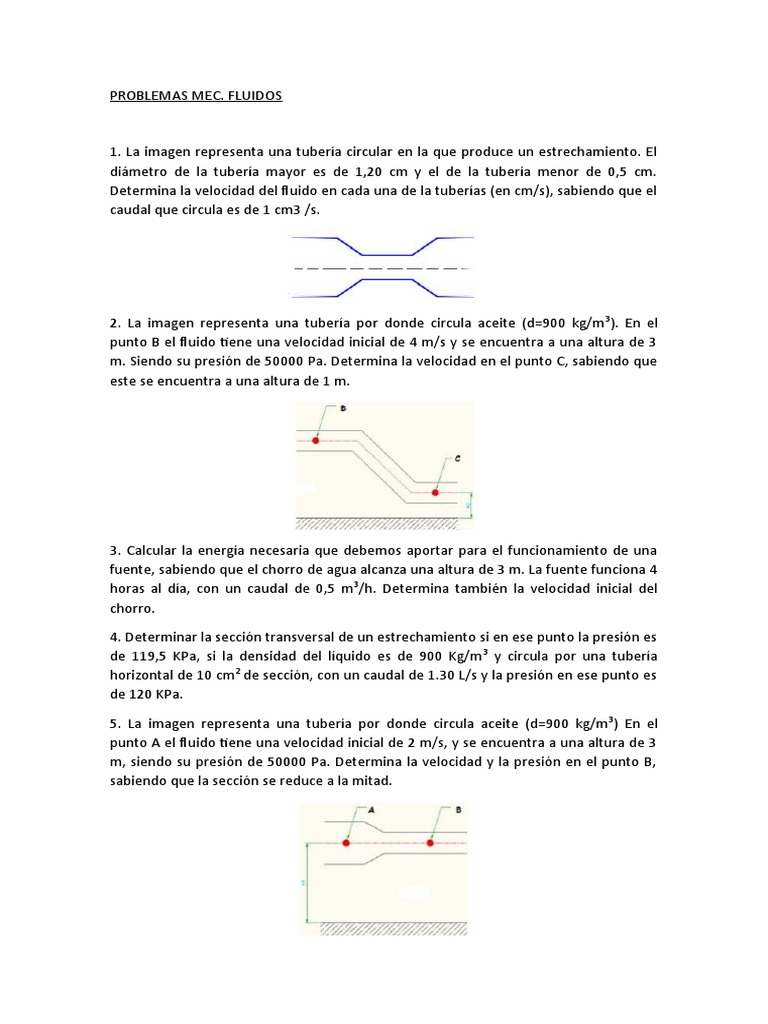

1. La imagen representa una tubería circular en la que produce un estrechamiento. El

diámetro de la tubería mayor es de 1,20 cm y el de la tubería menor de 0,5 cm.
Determina la velocidad del fluido en cada una de la tuberías (en cm/s), sabiendo que el
caudal que circula es de 1 cm3 /s.

2. La imagen representa una tubería por donde circula aceite (d=900 kg/m 3). En el
punto B el fluido tiene una velocidad inicial de 4 m/s y se encuentra a una altura de 3
m. Siendo su presión de 50000 Pa. Determina la velocidad en el punto C, sabiendo que
este se encuentra a una altura de 1 m.

3. Calcular la energía necesaria que debemos aportar para el funcionamiento de una

fuente, sabiendo que el chorro de agua alcanza una altura de 3 m. La fuente funciona 4
horas al día, con un caudal de 0,5 m3/h. Determina también la velocidad inicial del
chorro.
4. Determinar la sección transversal de un estrechamiento si en ese punto la presión es
de 119,5 KPa, si la densidad del líquido es de 900 Kg/m 3 y circula por una tubería
horizontal de 10 cm2 de sección, con un caudal de 1.30 L/s y la presión en ese punto es
de 120 KPa.
5. La imagen representa una tubería por donde circula aceite (d=900 kg/m 3) En el
punto A el fluido tiene una velocidad inicial de 2 m/s, y se encuentra a una altura de 3
m, siendo su presión de 50000 Pa. Determina la velocidad y la presión en el punto B,
sabiendo que la sección se reduce a la mitad.
6. En una instalación hidráulica se transporta agua con unas pérdidas de carga de 20
mm de agua por metro de tubería. Calcular la presión y la velocidad en un punto A si el
diámetro de la primera tubería es de 40 mm y la segunda es de 30 mm.

7. Dada la ilustración calcular la velocidad de salida de la tubería y las pérdidas debidas

a los accesorios. La tubería presenta los siguientes accesorios: la entrada (k=0.5), una
válvula de compuerta (k = 5), dos codos de 45° (K = 0.40) y una turbina hidráulica que
produce una pérdida local de 15 m. Los valores de H = 16 m y h = 6 m.

8. Calcular el caudal del ejercicio mostrado en la siguiente ilustración. Los accesorios

que presenta la instalación son: la entrada (k=0,5), una válvula de compuerta (k=5),
una reducción brusca (k=0,35) y una válvula de retención (k=2,5). El diámetro de la
tubería que sale del tanque es de 75 mm, y la tubería de descarga es de 50 mm. La
energía debida a la caída de presión entre los puntos 2 y 3 es de 4 m.
