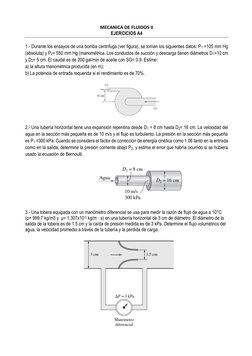

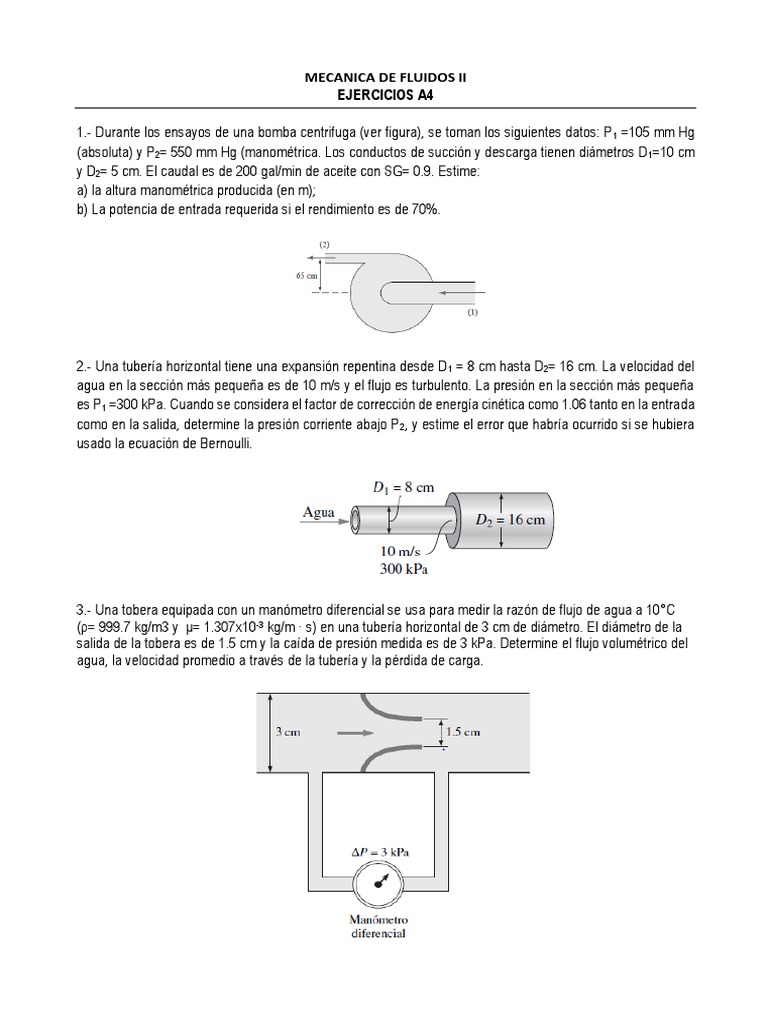

MECANICA DE FLUIDOS II

EJERCICIOS A4

1.- Durante los ensayos de una bomba centrifuga (ver figura), se toman los siguientes datos: P 1 =105 mm Hg
(absoluta) y P2= 550 mm Hg (manométrica. Los conductos de succión y descarga tienen diámetros D 1=10 cm
y D2= 5 cm. El caudal es de 200 gal/min de aceite con SG= 0.9. Estime:
a) la altura manométrica producida (en m);
b) La potencia de entrada requerida si el rendimiento es de 70%.

2.- Una tubería horizontal tiene una expansión repentina desde D 1 = 8 cm hasta D2= 16 cm. La velocidad del
agua en la sección más pequeña es de 10 m/s y el flujo es turbulento. La presión en la sección más pequeña
es P1 =300 kPa. Cuando se considera el factor de corrección de energía cinética como 1.06 tanto en la entrada
como en la salida, determine la presión corriente abajo P 2, y estime el error que habría ocurrido si se hubiera
usado la ecuación de Bernoulli.

3.- Una tobera equipada con un manómetro diferencial se usa para medir la razón de flujo de agua a 10°C
(ρ= 999.7 kg/m3 y μ= 1.307x10-3 kg/m · s) en una tubería horizontal de 3 cm de diámetro. El diámetro de la
salida de la tobera es de 1.5 cm y la caída de presión medida es de 3 kPa. Determine el flujo volumétrico del
agua, la velocidad promedio a través de la tubería y la pérdida de carga.

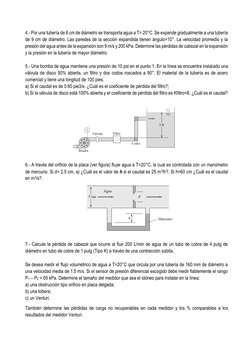

4.- Por una tubería de 6 cm de diámetro se transporta agua a T= 20°C. Se expande gradualmente a una tubería
de 9 cm de diámetro. Las paredes de la sección expandida tienen ángulo=10°. La velocidad promedio y la
presión del agua antes de la expansión son 9 m/s y 200 kPa. Determine las pérdidas de cabezal en la expansión
y la presión en la tubería de mayor diámetro.

5.- Una bomba de agua mantiene una presión de 10 psi en el punto 1. En la línea se encuentra instalado una
válvula de disco 50% abierta, un filtro y dos codos roscados a 90°. El material de la tubería es de acero
comercial y tiene una longitud de 100 pies.
a) Si el caudal es de 0.60 pie3/s. ¿Cuál es el coeficiente de pérdida del filtro?;
b) Si la válvula de disco está 100% abierta y el coeficiente de pérdida del filtro es Kfiltro=8, ¿Cuál es el caudal?

6.- A través del orificio de la placa (ver figura) fluye agua a T=20°C, la cual es controlada con un manómetro
de mercurio. Si d= 2,5 cm, a) ¿Cuál es el valor de h si el caudal es 25 m3/h?. Si h=60 cm ¿Cuál es el caudal
en m3/s?.

7.- Calcule la pérdida de cabezal que ocurre al fluir 200 L/min de agua de un tubo de cobre de 4 pulg de
diámetro en tubo de cobre de 1 pulg (Tipo K) a través de una contracción súbita.

Se desea medir el flujo volumétrico de agua a T=20°C que circula por una tubería de 160 mm de diámetro a
una velocidad media de 1.5 m/s. Si el sensor de presión diferencial escogido debe medir fiablemente el rango
P1 – P2 = 65 kPa. Determine el tamaño del medidor que sea el idóneo para instalar en la línea:
a) una obstrucción tipo orificio en placa delgada;
b) una tobera;
c) un Venturi.
También determine las pérdidas de carga no recuperables en cada medidor y los % comparables a los
resultados del medidor Venturi.

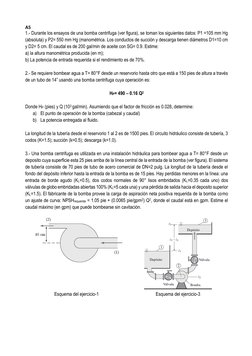

A5
1.- Durante los ensayos de una bomba centrifuga (ver figura), se toman los siguientes datos: P1 =105 mm Hg
(absoluta) y P2= 550 mm Hg (manométrica. Los conductos de succión y descarga tienen diámetros D1=10 cm
y D2= 5 cm. El caudal es de 200 gal/min de aceite con SG= 0.9. Estime:
a) la altura manométrica producida (en m);
b) La potencia de entrada requerida si el rendimiento es de 70%.

2.- Se requiere bombear agua a T= 80°F desde un reservorio hasta otro que está a 150 pies de altura a través
de un tubo de 14” usando una bomba centrifuga cuya operación es:

HP= 490 – 0.16 Q2

Donde HP (pies) y Q (103 gal/min). Asumiendo que el factor de fricción es 0.028, determine:
a) El punto de operación de la bomba (cabezal y caudal)
b) La potencia entregada al fluido.

La longitud de la tubería desde el reservorio 1 al 2 es de 1500 pies. El circuito hidráulico consiste de tubería, 3
codos (K=1.5); succión (k=0.5); descarga (k=1.0).

3.- Una bomba centrifuga es utilizada en una instalación hidráulica para bombear agua a T= 80°F desde un
deposito cuya superficie esta 25 pies arriba de la línea central de la entrada de la bomba (ver figura). El sistema
de tubería consiste de 70 pies de tubo de acero comercial de DN=2 pulg. La longitud de la tubería desde el
fondo del depósito inferior hasta la entrada de la bomba es de 15 pies. Hay perdidas menores en la línea: una
entrada de borde agudo (KL=0.5), dos codos normales de 90° lisos embridados (KL=0.35 cada uno) dos
válvulas de globo embridadas abiertas 100% (KL=5 cada una) y una pérdida de salida hacia el deposito superior
(KL=1.5). El fabricante de la bomba provee la carga de aspiración neta positiva requerida de la bomba como
un ajuste de curva: NPSHrequerida = 1.05 pie + (0.0065 pie/gpm2) Q2, donde el caudal está en gpm. Estime el
caudal máximo (en gpm) que puede bombearse sin cavitación.

Esquema del ejercicio-1 Esquema del ejercicio-3

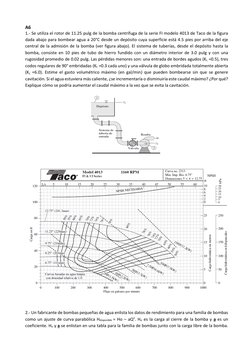

A6
1.- Se utiliza el rotor de 11.25 pulg de la bomba centrífuga de la serie FI modelo 4013 de Taco de la figura
dada abajo para bombear agua a 20°C desde un depósito cuya superficie está 4.5 pies por arriba del eje
central de la admisión de la bomba (ver figura abajo). El sistema de tuberías, desde el depósito hasta la
bomba, consiste en 10 pies de tubo de hierro fundido con un diámetro interior de 3.0 pulg y con una
rugosidad promedio de 0.02 pulg. Las pérdidas menores son: una entrada de bordes agudos (KL =0.5), tres
codos regulares de 90° embridadas (KL =0.3 cada uno) y una válvula de globo embridada totalmente abierta
(KL =6.0). Estime el gasto volumétrico máximo (en gal/min) que pueden bombearse sin que se genere
cavitación. Si el agua estuviera más caliente, ¿se incrementaría o disminuiría este caudal máximo? ¿Por qué?
Explique cómo se podría aumentar el caudal máximo a la vez que se evita la cavitación.

2.- Un fabricante de bombas pequeñas de agua enlista los datos de rendimiento para una familia de bombas
como un ajuste de curva parabólica Hdisponible = Ho – aQ2. Ho es la carga al cierre de la bomba y a es un
coeficiente. Ho y a se enlistan en una tabla para la familia de bombas junto con la carga libre de la bomba.

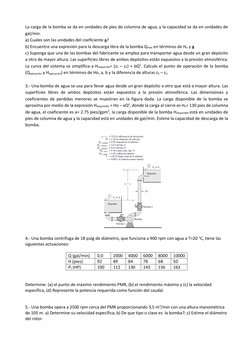

La carga de la bomba se da en unidades de pies de columna de agua, y la capacidad se da en unidades de
gal/min.
a) Cuales son las unidades del coeficiente a?
b) Encuentre una expresión para la descarga libre de la bomba Qmax en términos de Ho y a
c) Suponga que una de las bombas del fabricante se emplea para transportar agua desde un gran depósito
a otro de mayor altura. Las superficies libres de ambos depósitos están expuestos a la presión atmosférica.
La curva del sistema se simplifica a Hrequerida= (z2 – z1) + bQ2. Calcule el punto de operación de la bomba
(Qoperación y Hoperación) en términos de Ho, a, b y la diferencia de alturas z2 – z1.

3.- Una bomba de agua se usa para llevar agua desde un gran depósito a otro que está a mayor altura. Las
superficies libres de ambos depósitos están expuestos a la presión atmosférica. Las dimensiones y
coeficientes de perdidas menores se muestran en la figura dada. La carga disponible de la bomba se
aproxima por medio de la expresión Hdisponible = Ho – aQ2, donde la carga al cierre es Ho= 130 pies de columna
de agua, el coeficiente es a= 2.75 pies/gpm2, la carga disponible de la bomba Hdisponible está en unidades de
pies de columna de agua y la capacidad está en unidades de gal/min. Estime la capacidad de descarga de la
bomba.

4.- Una bomba centrífuga de 18 pulg de diámetro, que funciona a 900 rpm con agua a T=20 °C, tiene las
siguientes actuaciones:

Q (gal/min) 0.0 2000 4000 6000 8000 10000

H (pies) 92 89 84 78 68 50
Pf (HP) 100 112 130 143 156 163

Determine: (a) el punto de máximo rendimiento PMR, (b) el rendimiento máximo y (c) la velocidad
específica, (d) Represente la potencia requerida como función del caudal.

5.- Una bomba opera a 2500 rpm cerca del PMR proporcionando 3,5 m3/min con una altura manométrica
de 105 m. a) Determine su velocidad específica; b) De que tipo o clase es la bomba?; c) Estime el diámetro
del rotor.
