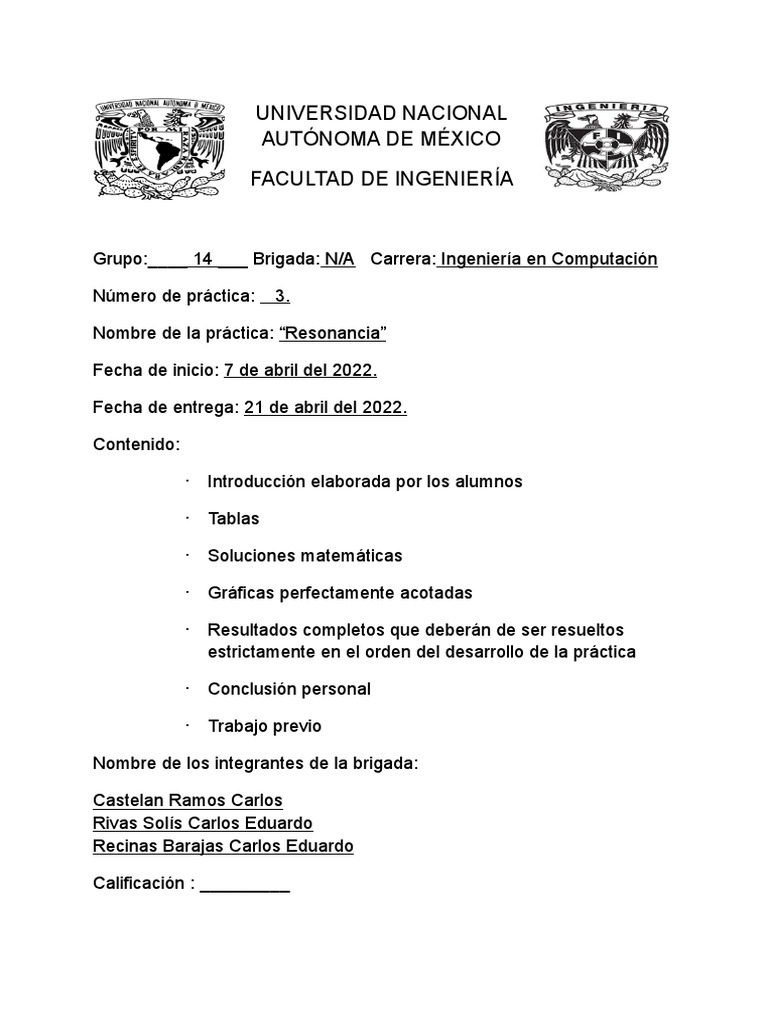

UNIVERSIDAD NACIONAL

AUTÓNOMA DE MÉXICO

FACULTAD DE INGENIERÍA

Grupo:____ 14 ___ Brigada: N/A Carrera: Ingeniería en Computación

Número de práctica: 3.

Nombre de la práctica: “Resonancia”

Fecha de inicio: 7 de abril del 2022.

Fecha de entrega: 21 de abril del 2022.

Contenido:

· Introducción elaborada por los alumnos

· Tablas

· Soluciones matemáticas

· Gráficas perfectamente acotadas

· Resultados completos que deberán de ser resueltos

estrictamente en el orden del desarrollo de la práctica

· Conclusión personal

· Trabajo previo

Nombre de los integrantes de la brigada:

Castelan Ramos Carlos

Rivas Solís Carlos Eduardo
Recinas Barajas Carlos Eduardo

Calificación : _________
 PRÁCTICA 6 “Resonancia”

Objetivo:

● Analizar un circuito de segundo orden en estado senoidal permanente.

● Familiarizar al alumno con el concepto de la respuesta en frecuencia.
● Obtención del ancho de banda de un filtro eléctrico.
● Determinar la frecuencia de resonancia eléctrica.

Introducción:

Resonancia eléctrica se produce en un circuito eléctrico a una frecuencia de

resonancia particular, cuando las partes imaginarias de las impedancias admitancias
de elementos de circuito se anulan entre sí. En algunos circuitos esto sucede
cuando la impedancia entre la entrada y la salida del circuito es casi cero y la
función de transferencia es cercana a uno. Circuitos resonantes exhiben timbre y
pueden generar tensiones y corrientes más altas que las que se introducen en ellos.
Son ampliamente utilizados en la transmisión inalámbrica tanto para la transmisión y
la recepción.

Circuitos LC:

La resonancia de un circuito con capacitores e inductores se produce debido a que

el campo magnético de la bobina genera una corriente eléctrica en sus derivados
que carga el capacitor, luego su descarga proporciona una corriente eléctrica que
acumula el campo magnético en el inductor. Este proceso se repite continuamente.
En la resonancia, la impedancia en serie de los dos elementos es mínima y la
impedancia en paralelo es máxima. La resonancia se utiliza para el ajuste y el
filtrado, ya que se produce a una frecuencia particular para valores dados de
inductancia y capacitancia. Puede ser perjudicial para el funcionamiento de circuitos
de comunicaciones por causar oscilaciones sostenidas y transitorios no deseados
que pueden causar ruido, distorsión de la señal, y el daño a los elementos de
circuito. Resonancia paralela se puede utilizar para evitar el desperdicio de energía
eléctrica, que de otro modo ocurre mientras el inductor o el capacitor cargado y
descargado generan un campo. El uso de los dos elementos en paralelo hace que el
inductor alimente al capacitor y viceversa, manteniendo la misma corriente
resonante en el circuito, y la conversión de toda la corriente en trabajo útil. Dado que
la reactancia inductiva y la reactancia capacitiva son de igual magnitud, L= 1/C, por
lo que: Donde w=2pf, en la que f es la frecuencia de resonancia en hertz, L es la
inductancia en henrios, y C es la capacitancia en farads, cuando se utilizan
unidades SI estándar. La calidad de la resonancia se determina por su factor 0, que
es una función de la resistencia.
Experimentos a realizar

Experimento 1

Arme el circuito de la Fig. 6 y determine:

a) La frecuencia de resonancia.

1 1
ω𝑂 = = = 1614. 322𝐻𝑧
𝐿𝐶 (57.56𝑚𝐻)(0.22𝑚𝐹)

Vi Vo f ω

10 1 57.32 360.15

10 2 137.32 862.81

10 3 207.32 1302.63

10 4 254.32 1597.94

10 5 314.32 1974.93

10 6 414.32 2603.25

10 7 514.32 3231.57

10 8 614.32 3859.89

10 9 714.32 4488.20

10 10 814.32 5116.52

10 11 914.32 5744.84

10 12 1014.32 6373.16
10 13 1114.32 7001.48

10 14 1214.32 7629.80

10 15 1314.31 8258.05

10 16 1614.32 10143.07

10 15 1914.32 12028.03

10 14 2014.32 12656.35

10 13 2214.32 13912.98

10 12 2414.32 15169.62

10 11 2714.32 17054.58

10 10 2914.32 18311.21

10 9 3314.32 20824.49

10 8 3614.32 22709.44

10 7 3914.32 24594.40

10 6 4714.32 29620.95

10 5 5714.32 35904.13

10 4 7014.32 44072.27

10 3 91414.32 574373.11

10 2 13314.32 83656.34

10 1 23091.32 145087.04
b) El ancho de banda.

Calculando 70% del voltaje máximo: 0.7(16)=11.2

Por lo tanto:

𝐴𝐵 = ω2 − ω1 = 17054. 61 − 5744. 85 = 11309. 76

𝐴𝐵 = 𝑓2 − 𝑓1 = 2714. 32 − 914. 32 = 1800

c) Verifique que ω𝑜 = ω2ω1 o 𝑓𝑜 = 𝑓2𝑓1; si no sucede así, repita el inciso anterior.

ω𝑜 = ω2ω1 = (17054. 61)(5744. 85) =31218.31

𝑓𝑜 = 𝑓2𝑓1 = (914. 32)(1614. 32) =1214.90Hz

Esto sucede debido a que utilizamos los valores de Vo 11 V como redondeo de tabla
en lugar del exacto 11.2 V.

d) El factor de calidad.

ω𝑜𝐿 10143.09(57.56𝑚𝐻)
𝑄= 𝑅
= 500𝑂ℎ𝑚𝑠
= 1. 1684

e) El valor de L a partir de wo y C.
𝑄𝑅
ω𝑜
= 𝐿→𝐿 = 41. 3𝑚𝐻

f) Cambie la resistencia de 500 W por una de 100W, y repita los incisos anteriores.
Diga qué características se modifican y cuales no; considere: frecuencia de
resonancia, factor de calidad, ancho de banda y ganancia. ¿Era esto de esperarse?
Explique.

Los valores de frecuencias y voltaje de salida usando una resistencia de 100 Ohms
son muy similares a los valores obtenidos con esta nueva resistencia de 500 Ohms.

Experimento II

Arme el circuito de la Fig. 7.

Repita los incisos a),...,f) del experimento I. Excepto el inciso e).

a) La frecuencia de resonancia.

ω𝑂 = 1614. 322𝐻𝑧

Vi Vo f ω

10 1 434.32 2728.913043

10 2 1034.32 6498.824227

10 3 1934.32 12153.691

10 4 3234.32 20321.8319

10 4.6 7234.32 45454.57313

10 4 18233.32 114563.3283

10 3 31234.32 196251.0205

10 2 56234.32 353330.6532

10 1 126234.32 793153.6247

b) El ancho de banda.

Calculando 70% del voltaje máximo: 0.7(4.6)=3.22

Por lo tanto:

Haciendo uso Vo=3 para las frecuencias acotadas.

𝐴𝐵 = ω2 − ω1 = 196251. 02 − 12153. 691 = 184097. 329

c) Verifique que ω𝑜 = ω2ω1 o 𝑓𝑜 = 𝑓2𝑓1; si no sucede así, repita el inciso anterior.

ω𝑜 = ω2ω1 = (196251. 02)(12153. 691) =1544.40

𝑓𝑜 = 𝑓2𝑓1 = (31234. 32)(1934. 32) =7773.22Hz

Esto sucede debido a que utilizamos los valores de Vo 3 V como redondeo de tabla
en lugar del exacto 3.22 V.
d) El factor de calidad.

𝑓0 7773.22
𝑄= 𝐴𝐵
= 184097.329
= 0. 0422

Conclusiones:
● Barajas Recinas Carlos Eduardo: Los circuitos resonantes son utilizados para
seleccionar bandas de frecuencias y para rechazar otras. Cuando se está en
la frecuencia de resonancia la corriente por el circuito es máxima y pueden
ser considerados selectivos.
● Castelan Ramos Carlos: En esta práctica logramos analizar un circuito de
segundo orden en estado senoidal permanente, además se comprendió el
concepto de la respuesta en frecuencia. Logramos obtener el ancho de
banda de un filtro eléctrico y determinar la frecuencia de resonancia eléctrica.
● Rivas Solís Carlos Eduardo: Con está práctica vimos sobre la frecuencia de
resonancia y su comportamiento como campana relacionando el voltaje de
salida con la frecuencia que este recibe, mostrando que en cierta frecuencia,
la señal alcanza su máxima capacidad y ya moviéndonos a su derecha o
izquierda esta va disminuyendo hasta el punto de llegar a 0, con lo que fue
una interesante práctica lo hecho.

Referencias:

● Desoer, C. A., and Kuh, E. S. Basic Circuit Theory Mc Graw Hill, 1969
● Hubert, C. I. Circuitos Eléctricos CA/CC. Enfoque integrado Mc Graw Hill, 1985
● Correia, A. (2009, 5 agosto). Sistema eléctrico. Monografias.com. Recuperado 28 de febrero
de 2022, de https://www.monografias.com/trabajos73/sistema-electrico/sistema-electrico
 CUESTIONARIO PREVIO PRÁCTICA 6 “Resonancia”

1. Demuestre la Ec. (8).

De la ecuación 6 decimos tenemos

Consideremos signo negativo de la expresión derecha:

ω ω𝑂 1
ω𝑂
− ω
+ 𝑄
= 0

ω 2 1 ω
(ω ) + 𝑄
(ω ) + 1 = 0
𝑂 𝑂

2
ω −1(+/−) 1+4𝑄
ω𝑂
= 2𝑄

Considerando signo positivo del radical:

ω 1 2
ω𝑂
=− 2𝑄
( 1 + 4𝑄 )

Como entonces decimos que:

ω𝑂 2
ω1 = 2𝑄
(− 1 + 1 + 4𝑄 )

Finalmente decimos QDEP.

2. Demuestre la Ec. (9).

De un circuito resonante paralelo básico obtenemos la expresión:

Manipulando la expresión tenemos:

 𝐼
𝐺
𝑉= ω
1
1 𝐿𝐶
1+𝑗( .𝑅𝐶)( 1 − ω
)
𝐿𝐶
𝐿𝐶

Donde finalmente decimos que:

3. Demuestre la relación:

Esta relación se debe a que ω representa a la frecuencia angular, en este caso

frecuencia de resonancia medida en rad/s y f representa a la frecuencia medida en
Hertz.

4. Demuestre que:

Dado que:

ω𝑂 : Es el Voltaje máximo de salida.

Si realizamos la operación

Donde

ω1: Es la frecuencia acotada izquierda.

ω2: Es la frecuencia acotada derecha.

Obtendremos el punto medio de ambas siendo el resultado de este ω𝑂.

6. Demuestre que en el circuito de la Fig. 4.

El factor de calidad se define como:

𝑊0
𝑄= ∆𝑤

donde Δω es el ancho de la curva de potencia resonante a la mitad de su valor

máximo.

Puesto que ese ancho resulta ser:

𝑅
∆𝑤 = 𝐿

Entonces tenemos que:

𝑊0 𝑊0𝐿
𝑄= 𝑅 = 𝑅
( )
𝐿
