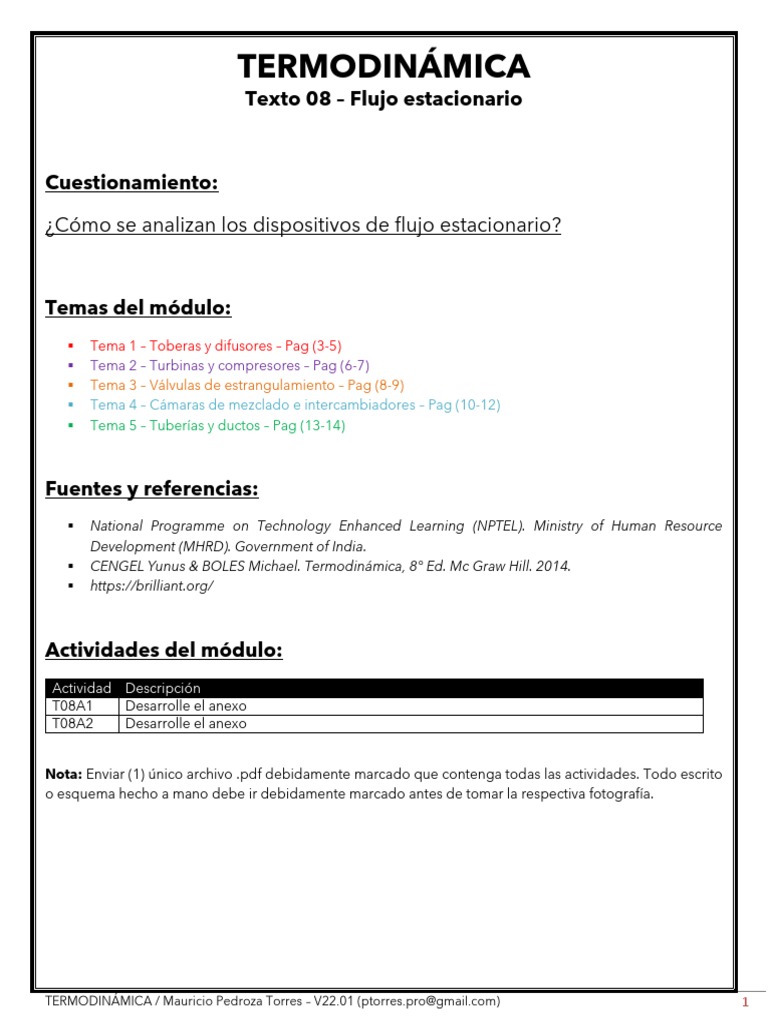

TERMODINÁMICA

Texto 08 – Flujo estacionario

Cuestionamiento:

¿Cómo se analizan los dispositivos de flujo estacionario?

Temas del módulo:

▪ Tema 1 – Toberas y difusores – Pag (3-5)
▪ Tema 2 – Turbinas y compresores – Pag (6-7)
▪ Tema 3 – Válvulas de estrangulamiento – Pag (8-9)
▪ Tema 4 – Cámaras de mezclado e intercambiadores – Pag (10-12)
▪ Tema 5 – Tuberías y ductos – Pag (13-14)

Fuentes y referencias:
▪ National Programme on Technology Enhanced Learning (NPTEL). Ministry of Human Resource
Development (MHRD). Government of India.
▪ CENGEL Yunus & BOLES Michael. Termodinámica, 8° Ed. Mc Graw Hill. 2014.
▪ https://brilliant.org/

Actividades del módulo:

Actividad Descripción
T08A1 Desarrolle el anexo
T08A2 Desarrolle el anexo

Nota: Enviar (1) único archivo .pdf debidamente marcado que contenga todas las actividades. Todo escrito
o esquema hecho a mano debe ir debidamente marcado antes de tomar la respectiva fotografía.

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 1

 TERMODINÁMICA
Anexos:
▪ T08A1 – ¿Potencia transferida al generador?

Un compresor adiabático de aire se va a accionar por medio de una turbina adiabática de vapor directamente
acoplada, la cual acciona tanto el compresor (en un extremo del eje) como un generador eléctrico (en el otro
extremo del eje). El vapor entra a la turbina a 15 MPa y 540 °C a razón de 10kg/s, y sale a 20 kPa y una calidad
del 95%. El aire entra al compresor a 200 kPa y 350 K a razón de 15 kg/s, y sale a 1.2 MPa y 500 K. Luego de
accionar el compresor mediante la turbina determine ¿Cuánto será la potencia restante en la turbina (que
finalmente será transferida al generador)?

------------------------------------------------------------------------------------------------------------------------------------------------------

▪ T08A2 – Análisis de compresor alternativo

En un compresor el aire fluye de manera estable a una tasa de 0.8 kg/s. El aire entra al compresor a 7 m/s
con una presión de 1 bar y un volumen específico de 0.85 m^3/kg y sale a 6 m/s con una presión de 7 bar y
un volumen específico de 0.18 m^3/kg. Agua de refrigeración en una camisa que rodea al cilindro absorbe
el calor del aire a una tasa de 65 kJ/s. Calcule:

a) La potencia requerida para accionar el compresor.

b) Las áreas transversales de los conductos de entrada y salida.

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 2

 TEMA 1 – Toberas y difusores

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 3

 TEMA 1 – Toberas y difusores

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 4

 TEMA 1 – Toberas y difusores

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 5

 TEMA 2 – Turbinas y compresores

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 6

 TEMA 2 – Turbinas y compresores

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 7

 TEMA 3 – Válvulas de estrangulamiento

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 8

 TEMA 3 – Válvulas de estrangulamiento
Proceso de estrangulación (Efecto Joule-Kelvin)

Cada punto representa un estado de equilibrio de cierta masa constante de gas, formando una curva
denominada como isentálpica.

La ubicación de un determinado punto con respecto a la curva de inversión determinará si luego de atravesar
el estrangulamiento se experimentará un proceso de enfriamiento o calentamiento.

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 9

 TEMA 4 – Cámaras de mezclado e intercambiadores

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 10

 TEMA 4 – Cámaras de mezclado e intercambiadores

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 11

 TEMA 4 – Cámaras de mezclado e intercambiadores

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 12

 TEMA 5 – Tuberías y ductos

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 13

 TEMA 5 – Tuberías y ductos

TERMODINÁMICA / Mauricio Pedroza Torres – V22.01 (ptorres.pro@gmail.com) 14
