EL

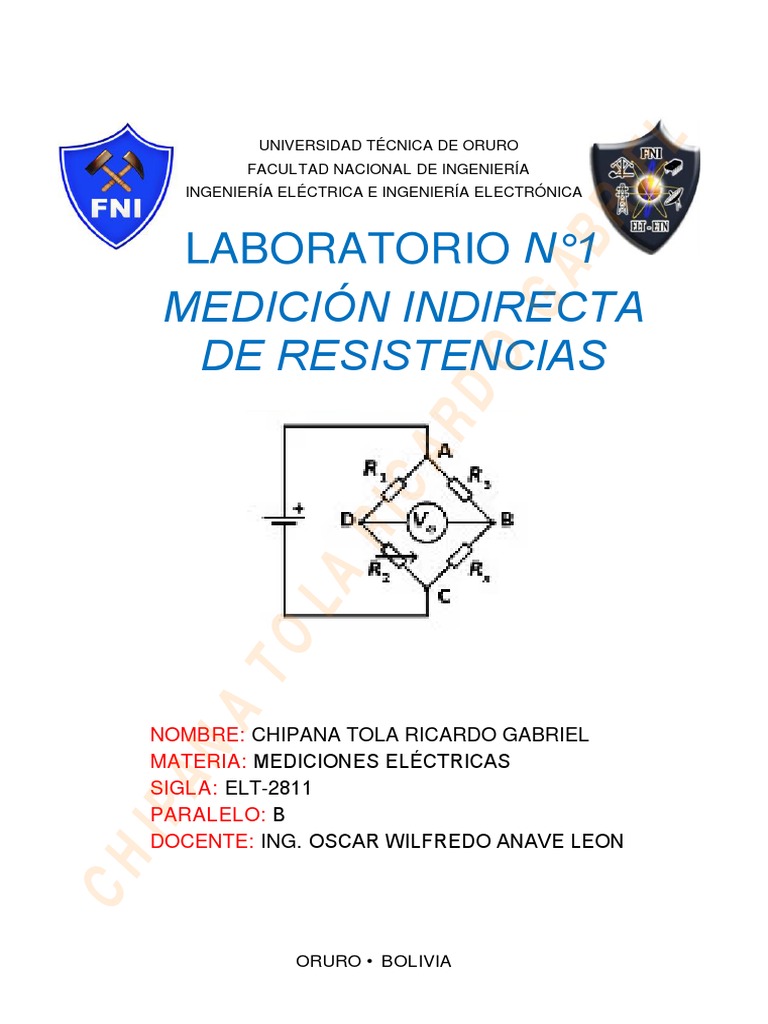

UNIVERSIDAD TÉCNICA DE ORURO


FACULTAD NACIONAL DE INGENIERÍA
INGENIERÍA ELÉCTRICA E INGENIERÍA ELECTRÓNICA

I
BR
LABORATORIO N°1

GA
MEDICIÓN INDIRECTA
DE RESISTENCIAS

O
RD
CA
RI
LA
TO
A

NOMBRE: CHIPANA TOLA RICARDO GABRIEL


AN

MATERIA: MEDICIONES ELÉCTRICAS


SIGLA: ELT-2811
PARALELO: B
IP

DOCENTE: ING. OSCAR WILFREDO ANAVE LEON


CH

ORURO • BOLIVIA
20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
ELT 2811 PRÁCTICAS DE LABORATORIO SEMESTRE: I-2022

MÉTODOS DE MEDICIÓN INDIRECTA DE RESISTENCIAS

I
BR
P1: MÉTODOS DE MEDICIÓN DE RESISTENCIAS

1.1. OBJETIVO.

GA
Emplear el método Volt-amperimétrico y el método del Puente de Wheatstone, para la determinación
de la magnitud de resistencias en Ohmios.

1.2. PUNTUALIZACIONES TEÓRICAS.


1.3. MATERIAL Y EQUIPO A UTILIZAR.

O
 Resistencias de carbón de 300, 500, 10000, 2000, 50000 Ω
 Dos instrumentos de medición de corriente y voltaje (Tester con escala de Microvoltios y

RD
Microamperios)
Nombre: MULTIMETRO ANALÓGICO
Marca: Chalimes ® Profesional M890T
200 mA – 20 A en
Amperímetro: 2 mA – 20 A en C.D.
CA
C.A.
2 V  – 700 V  en 200 mV  – 1000 V  en
Voltímetro:
C.A. C.D.
RI

Óhmetro: 200   – 200 M

 Fuente de Tensión de 12 V dc y 500 mAmp dc.


LA

Nombre: MIGHTINESS CHARGER


TO

Tension y
12 [V] 180 [mA]
corriente:
A

 Potenciómetro de 5, 10,50 KΩ
AN

Nombre: POTENCIOMETRO
IP

Resistencia: 0 – 50 [kΩ]
CH

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA


20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
 Tablerito de conexión, tipo proto-board

I
Nombre: PROTOBOARD

BR
GA
1.4. CIRCUITOS DE ANÁLISIS.

 Circuito Simple:
_ Fuente de 12 Voltios
_ Carga, Resistencia de carbón

O
_ Medición de Corriente: Amperímetro (Microamperios)
_ Medición de Voltaje: Voltímetro (Micro-voltios)

RD
CA
RI
LA

 Circuito Puente de Wheatstone:

_ Fuente de 12 Voltios
_ Carga, Resistencias de carbón (5 unidades)
TO

_ Medición de Corriente: Amperímetro, como Galvanómetro (Microamperios)


_ medición de Voltaje: Voltímetro, como Galvanómetro (Micro-voltios)
_ Potenciómetro
A
AN
IP
CH

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA


20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
1.5. MONTAJE Y EJECUCIÓN.
 Circuito simple: conexión adelante

I
BR
GA
O
 Circuito simple: conexión atrás
RD
CA
RI
LA
TO
A
AN
IP
CH

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA


20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
 Circuito puente de wheatstone

I
BR
GA
O
RD
CA
1.6. LECTURA DE DATOS.
RI

 Circuito Simple: Conexión adelante:

Tensión de alimentación Corriente Tensión µA mV Resistencia


11.08 0.222 10.65 1.2 4 47000
LA

 Circuito Simple: Conexión Atrás:


TO

Tensión de alimentación Corriente Tensión µA mV Resistencia


11.08 0,222 10.73 1.2 4 47000

 Circuito Puente de Wheatstone:


A

Tensión de alimentación Corriente de alimentación


10.42 0.405
AN

Carga Corriente [mA] Voltaje [V] Resistencia [V]


R1 0.198 0.45 2200
Rx 0.198 9.92 1000
IP

R3 0.206 0.2 47000


R4 0.206 10.14 50000
Lecturas en X-Y
CH

Voltaje [V] Corriente [mA]


0.235 0.073

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA


20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
1.7. CUESTIONARIO.

1. Defina conceptualmente los siguientes términos correspondientes a mediciones:

I
 Instrumento de Medición

BR
Un instrumento de medición es una herramienta que se usa para medir una magnitud
física de algún elemento estandarizado.
Referido a las mediciones eléctricas se dice a todos los dispositivos que se utilizan
para medir las magnitudes eléctricas y asegurar así el buen funcionamiento de las

GA
instalaciones y maquinas eléctricas. La mayoría son aparatos portátiles de mano y se
utilizan para el montaje; hay otros instrumentos que son conversores de medida y otros
métodos de ayuda a la medición, el análisis y la revisión. La obtención de datos cobra
cada vez más importancia en el ámbito industrial, profesional y privado. Se demandan,
sobre todo, instrumentos de medida prácticos, que operen de un modo rápido y preciso

O
y que ofrezcan resultados durante la medición.
Existen muchos tipos de instrumentos diferentes siendo los más destacados los

RD
siguientes:
 Amperímetro
 Voltímetro
 Galvanómetro
 Óhmetro
CA
 Polímetro o multímetro
 Osciloscopio
 Analizador de espectro
 Monitores de energía
RI

 Exactitud
se denomina exactitud a la capacidad de un instrumento de acercarse al valor real, y
esta depende de los errores sistemáticos que intervienen en la medición, denotando
LA

la proximidad de una medida al valor verdadero, y en consecuencia, la validez de la


medida.
Entonces sería la cercanía del valor experimental obtenido, con el valor exacto de
dicha medida. El valor exacto de una magnitud física es un concepto utópico, ya que
TO

es imposible conocerlo sin incertidumbre alguna.


 Precisión
Se denomina precisión a la capacidad de un instrumento de dar el mismo resultado en
mediciones diferentes realizadas en las mismas condiciones o de dar el resultado
deseado con exactitud. Así también reflejaría la proximidad de distintas medidas entre
A

si, y es función exclusiva de los errores accidentales


 Sensibilidad
AN

Relación que indica cuánta salida se obtiene por unidad de entrada, es decir,
salida/entrada. Este término también se utiliza para indicar la sensibilidad a otras
entradas además de la que se mide, como a factores del medio ambiente. Un ejemplo
muy fácil de identificar es al agregar la variable de temperatura, esto quiere decir que
nuestro sensor o transductor tendrá una variación a los cambios en la temperatura
IP

ambiente.
 Resolución
CH

Es el cambio mínimo del valor de entrada capaz de producir un cambio observable en


la salida.

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA


20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
 Error
Corresponde a la diferencia entre el resultado de la medición y el valor verdadero. Los
errores son por diferentes causas, se pueden de alguna manera prever, calcular,

I
eliminar mediante calibraciones y compensaciones.

BR
2. Defina los siguientes tipos de errores:

 Errores Graves

GA
Son en general de origen humano, como la mala lectura de los instrumentos, ajuste
incorrecto y aplicación inapropiada, así como equivocaciones en los cálculos.
 Errores Sistemáticos
Se deben a fallas de los instrumentos, como partes defectuosas o gastadas, y efectos
ambientales sobre el equipo del usuario.

O
 Errores Aleatorios
Se deben a causas desconocidas y ocurren incluso cuando todos los errores
sistemáticos se han considerado.

RD
3. Defina los siguientes conceptos estadísticos:

 Media Aritmética
CA
La media aritmética es lo que se conoce como media al uso. Sumamos todos los
valores y lo dividimos entre la cantidad de observaciones. Por ejemplo, imaginemos
que queremos saber a cuantos trozos de pizza tocamos. Hay 10 trozos y somos 5
personas. Si lo repartimos a partes iguales, el resultado será de 2 trozos por persona.
RI

Sin darnos cuenta, acabamos de calcular una media aritmética.


∑ 𝑥
𝑥̅ =
𝑛
 Desviación de la Media
LA

La desviación respecto a la media es la diferencia entre cada valor de la variable


estadística y la media aritmética.
𝐷 = 𝑥 − 𝑥̅
 Desviación Promedio
TO

La desviación media es la media aritmética de los valores absolutos de las


desviaciones respecto a la media
∑ |𝐷 |
𝐷̅=
𝑛
 Desviación estándar
A

La desviación estándar o desviación típica es una medida que ofrece información


sobre la dispersión media de una variable. La desviación estándar es siempre mayor
AN

o igual que cero.

𝐷
𝜎=
IP

𝑛
CH

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA


20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
Error Probable

En estadística, el error probable define la mitad del rango de un intervalo alrededor de
un punto central de la distribución, de modo que la mitad de los valores de la

I
distribución se encontrarán dentro del intervalo y la otra mitad fuera.

BR
4. Determine el error en defecto o en exceso de la resistencia probada, comparando con
la referencia (Código de colores o medición con óhmetro). Conexión atrás y conexión
adelante.
Conexión adelante:

GA
Tensión de alimentación Corriente Tensión µA mV Resistencia
11.08 0.222 10.65 1.2 4 47000

Primero hallamos el valor indirecto de la resistencia

O
𝑇𝑒𝑛𝑠𝑖𝑜𝑛 10.65
𝑅 = = = 47972.97[Ω]
𝐶𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 0.222 ∗ 10

RD
Ahora hallamos el error en defecto

𝑅 −𝑅 47972.97 − 47000
𝑒= ∗ 100% = ∗ 100% = 2.07%
𝑅
CA
47000

Conexión Atrás:
RI

Tensión de alimentación Corriente Tensión µA mV Resistencia


11.08 0,222 10.73 1.2 4 47000
LA

Primero hallamos el valor indirecto de la resistencia

𝑇𝑒𝑛𝑠𝑖𝑜𝑛 10.73
𝑅 = = = 48333.33[Ω]
TO

𝐶𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 0.222 ∗ 10

Ahora hallamos el error en defecto

𝑅 −𝑅 48333.33 − 47000
𝑒= ∗ 100% = ∗ 100% = 2.84%
A

𝑅 47000
AN

5. Tome en cuenta las lecturas de corriente en el voltímetro y tensión en el amperímetro y


vuela va determinar la resistencia objetivo. Conexión atrás y conexión adelante.
IP

Conexión adelante:

Tensión de alimentación Corriente Tensión µA mV Resistencia


CH

11.08 0.222 10.65 1.2 4 47000

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA


20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
Primero hallamos el valor indirecto de la resistencia

𝑇𝑒𝑛𝑠𝑖𝑜𝑛 10.65 − 4 ∗ 10
𝑅 = = = 48215.58[Ω]

I
𝐶𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 0.222 ∗ 10 − 1.2 ∗ 10

BR
Ahora hallamos el error en defecto

𝑅 −𝑅 48215.58 − 47000
𝑒= ∗ 100% = ∗ 100% = 2.59%

GA
𝑅 47000

Conexión Atrás:

O
Tensión de alimentación Corriente Tensión µA mV Resistencia
11.08 0,222 10.73 1.2 4 47000

RD
Primero hallamos el valor indirecto de la resistencia

𝑇𝑒𝑛𝑠𝑖𝑜𝑛 10.73 − 4 ∗ 10
𝑅 = = = 48577.90[Ω]
𝐶𝑜𝑟𝑟𝑖𝑒𝑛𝑡𝑒 0.222 ∗ 10 − 1.2 ∗ 10
CA
Ahora hallamos el error en defecto

𝑅 −𝑅 48577.90 − 47000
𝑒= ∗ 100% = ∗ 100% = 3.36%
RI

𝑅 47000
LA

6. Determine la resistencia por el método del puente de Wheatstone


TO
A
AN

Hallamos la resistencia
𝑅 ∗𝑅 47000 ∗ 1000
𝑅 = = = 21363.64[Ω]
𝑅 2200
IP
CH

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA


20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
7. Cuál la incidencia de la medición de tensión en mV o μV y corriente en mA o μA; en la
parte central del puente, en comparación con las ramas laterales, sobre la fórmula
usada para calcular la resistencia objetivo. Proponga factores de corrección.

I
Al medir la tensión o resistencia en la rama central hace que varié las tensión y corrientes en

BR
las ramas laterales, pero ya que la variación es muy pequeña, entonces
Circuito Puente de Wheatstone:

Tensión de alimentación Corriente de alimentación

GA
10.42 0.405

Carga Corriente [mA] Voltaje [V] Resistencia [V]


R1 0.198 0.45 2200
Rx 0.198 9.92 1000
R3 0.206 0.2 47000

O
R4 0.206 10.14 50000
Lecturas en X-Y

RD
Voltaje [V] Corriente [mA]
0.235 0.073
CA
RI
LA
TO
A
AN
IP
CH

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA


20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
8. Muestre el concepto de precisión en un catálogo de instrumento de prueba de
subestaciones e interprete conceptualmente.

I
BR
GA
O
RD
CA
RI
LA
TO

Ya que la precisión es el valor más pequeño de una magnitud que puede medir un
A

instrumento, en este caso para el comprobador de polaridad de un CPC 100 la precisión


será de 5 [mV]
AN

1.8. CONCLUSIONES

 Se observa que es importante tomar en cuenta el error al hacer una medición, ya que el
IP

resultado de la misma puede estar muy alejado de valor verdadero debido a no tomar
encuentra los errores
 Se observa que existe un error mayor en la conexión atrás debido a que el valor del voltímetro
CH

aumenta, entonces lo recomendable seria siempre usar a conexión adelante


 Aunque los errores calculados no fueron muy grandes, se observa que si afectan a la hora de
hallar el valor real de la medida

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA


20LABORATORIO DE MEDICIONES ELÉCTRICAS 2022

EL
También al verificar las conexiones adelante y atrás se observa que el voltímetro toma en
cuenta el valor de tensión del amperímetro en la conexión atrás y por eso se produce ese
error

I
1.8. BIBLIOGRAFÍA

BR
(1) D. COOPER, Instrumentación Electrónica Moderna y Técnicas de Medición, 2000, Printed in
México.
(2) ......................

GA
(3) https://es.wikipedia.org/wiki/Mediciones_el%C3%A9ctricas#:~:text=Se%20denominan%20in
strumentos%20de%20mediciones,las%20instalaciones%20y%20m%C3%A1quinas%20el%
C3%A9ctricas.
(4) https://es.wikipedia.org/wiki/Instrumento_de_medici%C3%B3n
(5) https://es.wikipedia.org/wiki/Exactitud

O
(6) https://instrumentacionelectronicai.wordpress.com/tag/error-grave/
(7) https://en.wikipedia.org/wiki/Probable_error

RD
CA
RI
LA
TO
A
AN
IP
CH

FACULTAD NACIONAL DE INGENIERÍA CARRERA DE ING. ELÉCTRICA E ING. ELECTRÓNICA

También podría gustarte
