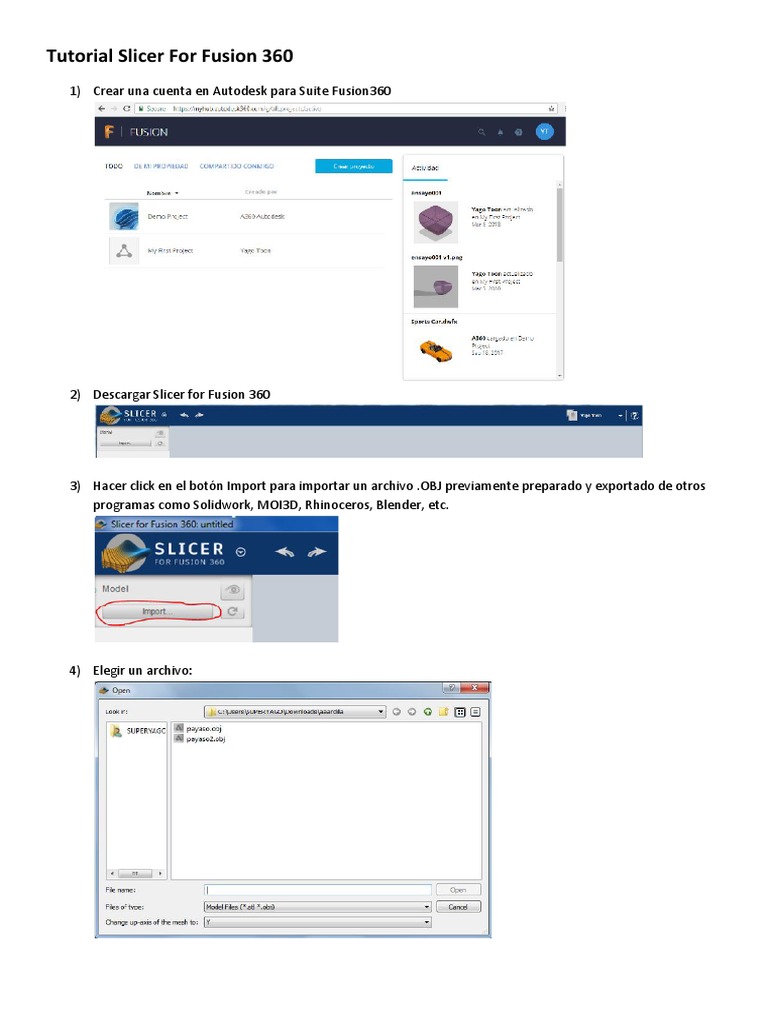

Tutorial Slicer For Fusion 360

1) Crear una cuenta en Autodesk para Suite Fusion360

2) Descargar Slicer for Fusion 360

3) Hacer click en el botón Import para importar un archivo .OBJ previamente preparado y exportado de otros
programas como Solidwork, MOI3D, Rhinoceros, Blender, etc.

4) Elegir un archivo:
 5) El modelo aparecerá en el area de trabajo de la herramienta.

< En el menú de la izquierda podemos observar varios parámetros a

definir para trabajar el modelo

< En primer lugar tenemos el modelo cargado.

< En segundo lugar tenemos los parámetros de configuración de la

producción, al hacer click en el lápiz de edición de los parámetros
accedemos a la ventana siguiente donde podemos configurarlos:

Unidades, tamaño del material de base (largo, ancho, espesor),

Márgenes, y los parámetros de la

herramienta de corte (offset, diámetro de
la herramienta)

En tercer lugar tenemos el tamaño de

nuestro objeto en la unidad que seleccionemos y si lo mantendremos en su tamaño original o lo escalaremos al
cambiar la unidad de escala.
Finalmente, Nos ofrece la oportunidad de seleccionar alguna Técnica constructiva, a saber:

a) tajadas o costillas apiladas

b) Costillas entrecruzadas
c) Metodo Curvo
d) Tajadas o costillas radiales
e) Paneles plegados de envolventes
f) Capas para impresión 3D

a) Tajadas apiladas: con su menú para configurar ciertos parámetros, la visualización tridimensional coloreada
con rojo los conflictos y a la derecha la cantidad de partes y de plantillas de corte para el tamaño de material
seleccionado. (en este caso vemos un alerta de que la forma es mayor al papel o material base seleccionado)

b) Costillas entrecruzadas: Menú con parámetros, vista 3D de costillas, Plantillas, etc.

 detalle de Slices o plantillas con error… etc.

c) Metodo Curvo: también su menú, vista 3D y plantillas…

d) Tajadas o costillas radiales: Idem para manejar e interpretar este modo constructivo.
 e) Paneles plegados de envolventes:

a) Capas para impresión 3D: 3 tipos de materiales (plástico, cartón y madera laminada)

En algunos métodos contamos con la posibilidad muy interesante de modificar la forma original:

con tres variantes: Ahuecado (Hollow), espesor (Thicken), Termoformado (Shrinkwrap) que permiten ahorro de
material o resultados deseados.

Ahuecado espesor Termoformado

---------------- ----------------
