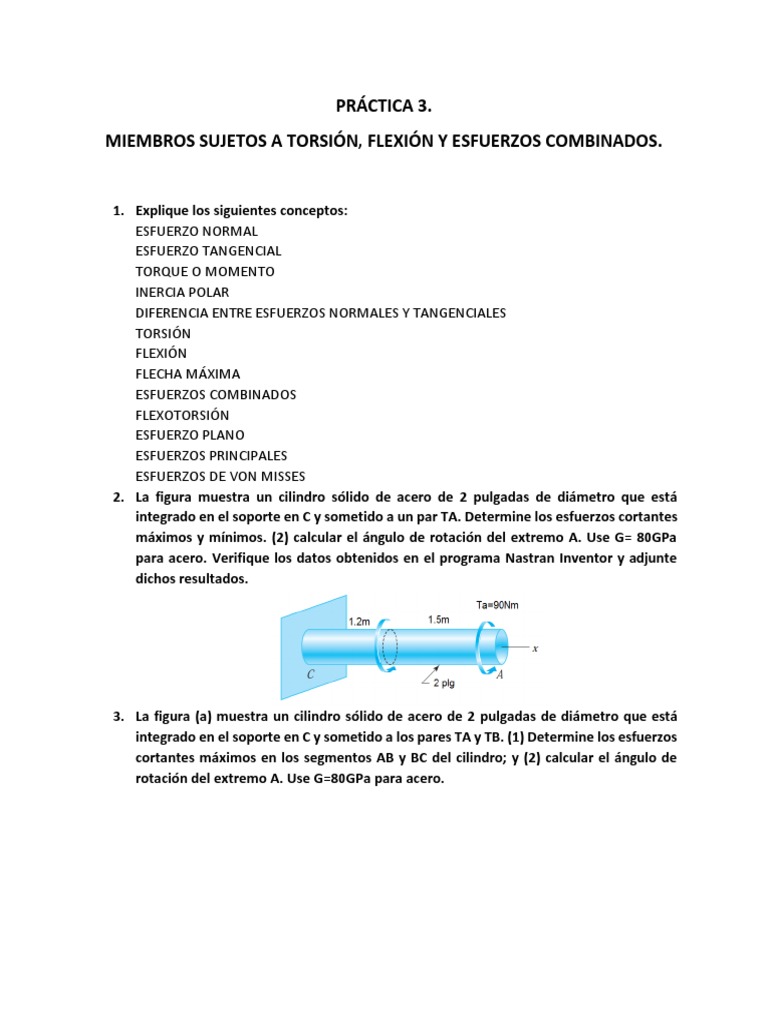

PRÁCTICA 3.

MIEMBROS SUJETOS A TORSIÓN, FLEXIÓN Y ESFUERZOS COMBINADOS.

1. Explique los siguientes conceptos:

ESFUERZO NORMAL
ESFUERZO TANGENCIAL
TORQUE O MOMENTO
INERCIA POLAR
DIFERENCIA ENTRE ESFUERZOS NORMALES Y TANGENCIALES
TORSIÓN
FLEXIÓN
FLECHA MÁXIMA
ESFUERZOS COMBINADOS
FLEXOTORSIÓN
ESFUERZO PLANO
ESFUERZOS PRINCIPALES
ESFUERZOS DE VON MISSES
2. La figura muestra un cilindro sólido de acero de 2 pulgadas de diámetro que está
integrado en el soporte en C y sometido a un par TA. Determine los esfuerzos cortantes
máximos y mínimos. (2) calcular el ángulo de rotación del extremo A. Use G= 80GPa
para acero. Verifique los datos obtenidos en el programa Nastran Inventor y adjunte
dichos resultados.

3. La figura (a) muestra un cilindro sólido de acero de 2 pulgadas de diámetro que está
integrado en el soporte en C y sometido a los pares TA y TB. (1) Determine los esfuerzos
cortantes máximos en los segmentos AB y BC del cilindro; y (2) calcular el ángulo de
rotación del extremo A. Use G=80GPa para acero.
4. Deduzca una fórmula para hallar el diagrama de momentos y el diagrama de cortantes
de una viga empotrada en la cual se aplica una carga linealmente distribuida. Verifique
los datos obtenidos en el programa Nastran Inventor y adjunte dichos resultados.

5. Una viga simplemente apoyada AB soporta una carga trapezoidalmente distribuida. La

intensidad de la carga varía linealmente de 50 kN/m en el apoyo A a 25 kN/m en el
apoyo B. Calcule la fuerza cortante V y el momento flexionante M en el punto medio de
la viga utilizando tablas de diagramas de My V.

6. Determinar los momentos y cortantes máximos de una viga hecha de acero ASTM A36,
para determiner los esfuerzos normales y cortantes máximos de una viga circular de
2plg de diámetro, en la cual se aplican dos cargas puntuales P iguales de 30KN de
magnitud. La longitude de la viga es de 4.5m y el punto a de aplicación de 1.2m.

7. Un poste vertical que consiste de un tubo circular con diámetro exterior d2 = 4.5 in y
diámetro interior d1 = 3.8 in está sometido a una fuerza horizontal P = 5KN. (a)
Determine el esfuerzo cortante máximo en el poste. (b) Para la misma carga P y el
mismo esfuerzo cortante máximo, ¿cuál es el diámetro d0 de un poste circular sólido?
8. Una viga de madera simplemente apoyada AB con longitude del claro L = 4 m soporta
una carga uniforme con intensidad q = 5.8 kN/m. (a) Calcule el esfuerzo de flexión
máximo Smáx debido a la carga q si la viga tiene una sección transversal rectangular con
ancho b = 140 mm y altura h = 240 mm. Verifique los datos obtenidos en el programa
Nastran Inventor y adjunte dichos resultados para acero ASTM A36.

9. Un letrero para una estación de servicio automotriz está soportado por dos postes de
acero con secciones transversales huecas. Los postes se diseñan para resistir una
presión del viento de 3 KN/m2 contra el área total del letrero. Las dimensiones de los
postes y el letrero son h1 = 20 ft, h2 = 5 ft y b = 10 ft. Para evitar el pandeo de las paredes
de los postes, el espesor t se específica como un décimo del diámetro exterior d. (a)
Determine el diámetro requerido mínimo de los postes con base en un esfuerzo de
flexión permisible de 1MPa. (b) Determine el diámetro mínimo requerido con base en
un esfuerzo cortante permisible de 36 MPa.
10. Diseñar una viga hecha de acero ASTM A36 de perfil cuadrado utilize un factor de
seguridad entre 1.5 y 2. Verifique los datos obtenidos en el programa Nastran Inventor
y adjunte dichos resultados para acero ASTM A36.

11. Una barra sólida circular con diámetro d = 1.5 in está sometida a una fuerza axial P y a
un par de torsión T. La barra está hecha de acero que tiene E = 200 GPa y v = 0.30. (a)
Determine los esfuerzos normales y cortantes máximos y mínimos en la barra. T=60Nm.
P=90KN.

12. El eje del rotor de un helicóptero impulsa las palas del rotor que proporcionan la fuerza
de sustentación para mantener al helicóptero en el aire. Como consecuencia, el eje está
sometido a una combinación de cargas de torsión y axial. Para un eje con diámetro de
45 mm que transmite una par de torsión T = 6 kN·m y una fuerza de tensión P = 90 kN,
determine el esfuerzo de tensión máximo, el esfuerzo de compresión máximo y el
esfuerzo cortante máximo en el eje. Verifique los datos obtenidos en el programa
Nastran Inventor y adjunte dichos resultados para acero ASTM A36.

13. Una ménsula en forma de L en un plano horizontal soporta una carga P = 1KN. La
ménsula tiene una sección transversal rectangular hueca con espesor t = 0.125 in y
dimensiones exteriores b = 2.0 in y h = 3.5 in. Las longitudes hasta las líneas centrales
de los brazos son b1 = 20 in y b2 = 30 in. Considerando sólo la carga P, calcule el esfuerzo
de tensión máximo St, el esfuerzo de compresión máximo Sc y el esfuerzo cortante
 máximo Tmáx en el punto A, que está situado en la parte superior de la ménsula en el
soporte. Además encuentre el esfuerzo de Von Misses máximo en la ménsula y verifique
los datos obtenidos en el programa Nastran Inventor y adjunte dichos resultados para
acero ASTM A36.

14. Diseñar el poste de un letrero soportado por un poste circular con sección transversal
hueca. El espesor de pared del tubo es de 1.8plg y el mismo esta construido de acero
ASTM A36. El poste tiene una altura de 42 ft y pesa 60kg. Las dimensiones del letrero
son 8 ft × 3 ft y pesa 120kg. Observe que el centro de gravedad está a 53.25 in desde el
eje del poste. La presión del viento contra el letrero es 4.5 KN/m2. Determine los
esfuerzos máximos de tensión, compresion y cortante en el punto A, calcule el esfuerzo
de Von Misses y en base a este dato diseñe el diámetro necesario del poste tomando
un factor de seguridad entre 1.5 y 2. Verifique los datos obtenidos en el programa
Nastran Inventor y adjunte dichos resultados para acero ASTM A36.

15. Diseñar la manivela de un pedal de una bicicleta si está hecha de acero ASTM 36. El
pedal y la manivela están en un plano horizontal y los puntos A y B se encuentran en la
parte superior de la manivela. La carga P = 90kg actúa en la dirección vertical y las
distancias (en el plano horizontal) entre la línea de acción de la carga y los puntos A y B
son b1 = 5.0 in, b2 = 2.5 in y b3 = 1.0 in. Suponga que la manivela tiene una sección
transversal circular F F sólida. Tome un factor de seguridad de entre 1.5 a 2. Verifique
los datos obtenidos en el programa Nastran Inventor y adjunte dichos resultados para
acero ASTM A36.
