___________________________________________________________________

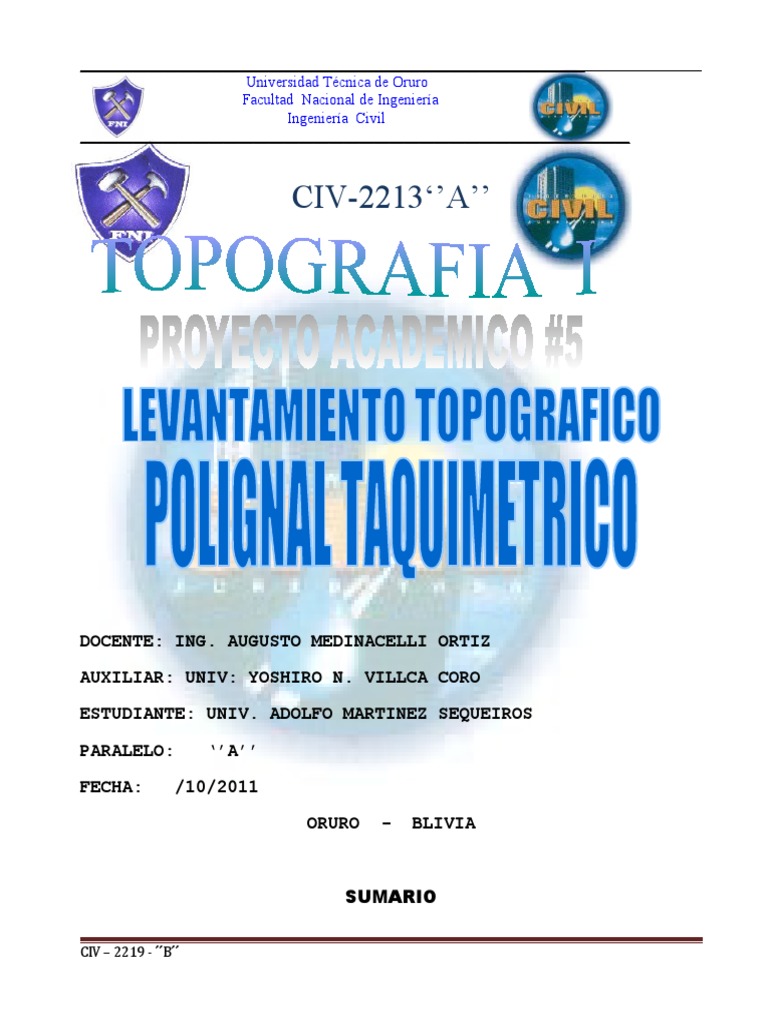

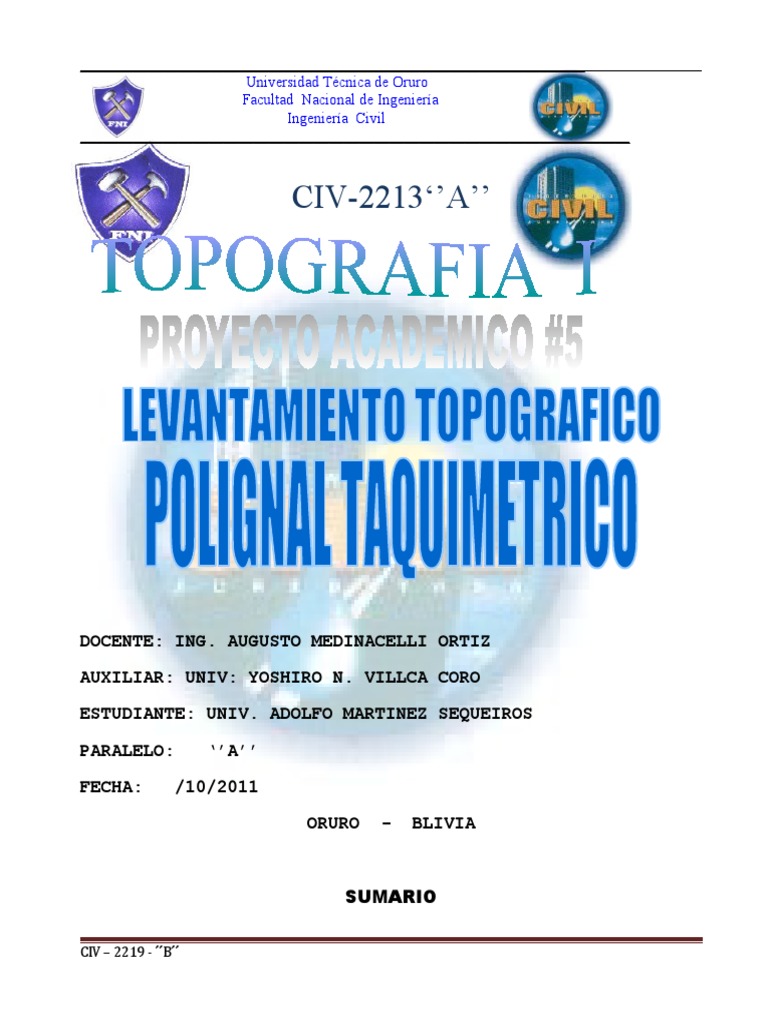

Universidad Técnica de Oruro

Facultad Nacional de Ingeniería
Ingeniería Civil
_________________________________________________________________________

CIV-2213‘’A’’

DOCENTE: ING. AUGUSTO MEDINACELLI ORTIZ

AUXILIAR: UNIV: YOSHIRO N. VILLCA CORO

ESTUDIANTE: UNIV. ADOLFO MARTINEZ SEQUEIROS

PARALELO: ‘’A’’

FECHA: /10/2011

ORURO - BLIVIA

SUMARIO

CIV – 2219 - ´´B´´

1.- INTROCUCCION.
2.- FUNDAMENTO TEORICO:
2.1.- OTRAS APLICACIONES
3.- MEMORIA DE CAMPO:
4.- PLANILLA DE CAMPO:
5.- MEMORIA DE CALCULO:
6.- CALCULOS:
7.-PLANOS:
8.- ANEXSOS:
9.- CONCLUSIONES Y RECOMENDACIONES:
10.- BIBLIOGRAFIA:

1.-INTRODUCCION: Las poligonales taquimétricas generalmente se utilizan en trabajos de rellenó.

La exactitud requerida como siempre depende del objeto de la mensura. Levantamiento para planos
topográficos de escala pequeña para que sean de suficiente exactitud se recomienda la observación
de ángulos dobles y media de la distancia tanto hacia adelante como hacia atrás, además conviene
cerrar estas poligonales, su cálculo depende de sus ángulos y distancias promediados.
El trabajo de campo y calculo se efectúa en forma similar a los poligonales teodolito- wincha con la
diferencia que las distancias las determinamos por taquimetría es decir con las formulas.
La selección de un método, para establecer o trazar ángulos depende de la naturaleza del trabajo de que
se trata. Generalmente en el movimiento de tierras o en los trabajos o en los trabajos que no requieran
minucioso control, no es necesario efectuar medidas muy precisas en las que se emplea demasiado
tiempo. Pero, cuando se trata de estructuras de concreto, de la cuadrícula de control, o de líneas de
centros en las cuales se hace algún proyecto de importancia, sí es indispensable establecer con
exactitud ángulos y líneas utilizando instrumentos de precisión.

CIV – 2219 - ´´B´´

En topografía el uso de cualquier instrumento para la medida de ángulos, ya sea un taquímetro o el
teodolito, de los que ya hemos hablado en laboratorios anteriores, cuyo eje vertical es perpendicular al
eje horizontal, pasando precisamente por el vértice del ángulo por medir; características que tienen por
objetivo reunir las condiciones geométricas necesarias y suficientes para realizar las mediciones de
ángulos horizontales; al ser estacionado éste, el circulo graduado estará contenido en el plano
perpendicular a dicho eje, es decir, paralelo al horizonte; dichas medidas se agrupan en dos clases, las
medidas sencillas y medidas precisas, a demás, sabemos que los taquímetros poseen un dispositivo
óptico y mecánico que nos permite hacer mediciones con la garantía de que reúne tener todos los
cuidados correspondientes al realizar la operación de medir ángulos.

OBJETIVOS Continuar con la práctica del uso de un taquímetro o teodolito, al igual que las
experiencias anteriores, lograr maniobrar el instrumento eficientemente como mínimo al calar un
determinado ángulo en el limbo de éste y poder transportarlo a otra ubicación. A su vez poder sumar
ángulos mecánicamente con el instrumento, sin dejar de lado, seguir operando el alineamiento de
estacas. Se espera a demás como cosa nueva poder realizar en forma eficaz un replanteo de medida de
ángulo horizontal por el método de repetición, aprender a usar, crear un registro para este método y
calcular todo lo referente a éste.

2.- FUNDAMENTO TEORICO:

Para establecer la ubicación de un punto respecto de un sistema de referencia, la mayor parte de los
métodos requieren de la determinación de valores angulares. Así bien, en planimetría, la dirección de
una línea se determina midiendo el ángulo que ésta forma con otra, que se toma como referencia y en
altimetría, la dirección de una línea se determina mediante el ángulo vertical que ésta forma con la
horizontal.

En consecuencia, en los trabajos topográficos, los ángulos son horizontales de los que hablaremos en
ésta oportunidad o verticales, y evidentemente, lo que se mide son sus proyecciones sobre los planos
horizontales o verticales. Los ángulos pueden medirse con distinta precisión según sea la metodología
e instrumental empleado; determinándose directamente cuando son medidos efectivamente e
indirectamente, cuando son calculados a través de una relación matemática a partir de otras mediciones
realizadas previamente.

Este defecto es grave y el aparato solo puede corregirse en un buen taller especializado.
Para verificar este error se procede de la siguiente manera: se colocan dos miras perfectamente
verticales y el aparato lo más alejado posible de ellas (Fig. 8.4), enfocándose el anteojo de manera que
ambas se vean aproximadamente con igual claridad y se anotan las lecturas m1 y m2 y el ángulo de
pendiente p. A continuación se coloca el aparato lo más cercano a ellas, y con igual ángulo de
pendiente p se hace la lectura m’1 a la más próxima, se enfoca seguidamente a la más alejada y se
realiza la lectura m’2.
Se comparan las diferencias (m1-m’1) y (m2-m’2) que si el aparato está bien deben ser iguales, y en
caso contrario, es que está afectado a este error.

CIV – 2219 - ´´B´´

Los limbos han de estar uniformemente divididos
Evidentemente de no cumplirse esta condición el teodolito es inservible. En general el usuario no
dispone de medios para comprobar que se cumple esta condición, por lo que hay que confiar en la
garantía que merezca la casa constructora. Pero por esmerada que sea la construcción y grabado de los
limbos, son inevitables ciertos errores, que por pequeños que sean alteran el resultado de las
observaciones.
Para atenuar en lo posible estor errores se emplean métodos de reiteración y repetición, ya vistos, y se
dota a los teodolitos de un par de índices en lugar de uno solo por cada limbo. clavar en el suelo y van
pintados en decímetros o dobles decímetros alternativamente en blanco y rojo. Las miras se utilizan
para la medida indirecta de distancias.

2.1.- OTRAS APLICACIONES Con estés instrumentos se pueden realizar varias cosas como sacar
niveles y otros realizando de esta manara éste anteojo, nítidos a que las Una vez coloca y se hace
puntos a ambos. Se hace misma de cada la mira un tería sobre como los hilos hace la lectura e los
hilos y estaciona la mira. Se los del acula en la mira superior en Lectura a el nivel, se enfoca corar (con
el todo el hilo sup. E inferior en mira.

CIV – 2219 - ´´B´´

Nivelación Para la obtención entre ambos hilos del a midiéndola a anteojo sobre
nivel terrestre
3

3.- MEMORIA DE CAMPO: En el trabajo de campo en primer lugar del levantamiento al llegar al
terreno es hacer un reconocimiento de todo el area con miras a escoger los sitios mas adecuados
para las estaciones, casi siempre estas son estacas de madera con un clavo al medio. En este tipo de
levantamiento la poligonal comienza en dos puntos de triangulación I –II. De Azimut conocido y
termina en otros dos puntos, muy raras veces estas dos azimut serán idénticas pero du diferencia
debe quedar dentro de los limites establesidos.

Para obtener una gran precisión al establecer una línea base que forme un ángulo dado con otra línea
de referencia ya existente, se usa el taquímetro o el teodolito, o sea debe ser un instrumento que
permita repetir las medidas de ángulos horizontales acumulando las lecturas sobre dicho limbo, ya que
se emplea una técnica que implica la medición repetida del ángulo en cuestión. En principio, esta
técnica consiste en establecer un ángulo y luego medirlo cuidadosamente varias veces antes de mover
el punto según se requiera para obtener el ángulo deseado. Lo que se trata de aprovechar en éste

CIV – 2219 - ´´B´´

método es la ventaja de poder multiplicar un ángulo en forma mecánica, obteniendo la lectura del
producto de esa multiplicación con la misma precisión que la lectura de un ángulo simple.

La precisión del método de repetición aumenta con el número de veces que se multiplica o repite el
ángulo. En las primeras repeticiones, la precisión aumenta notoriamente para ir descendiendo después,
por lo que se recomiendan 5 0 6 repeticiones. Si se requiere mayor precisión, es preferible hacer el
trabajo con un teodolito de mayor resolución angular. A continuación se presenta un detalle de
operatoria para un ángulo medido por repetición.

Se empezará por instalar perfectamente el instrumento sobre la estación la que llamaremos E, y una
vez puesto en condiciones de medir, se procederá de la siguiente manera, teniendo en cuenta que se
efectuará para un limbo sexagesimal ( 0º a 360º ):

Se busca el ángulo horizontal 0º soltando el tornillo de precisión de giro sobre el eje de la aliada; se
aprieta el tornillo de precisión sobre el eje da la aliada y se cala exactamente el ángulo 0º con el
tornillo de tangencia de la alidada.

Se suelta el tornillo de precisión del movimiento general de rotación y se apunta el anteojo

aproximadamente sobre el punto origen, que llamaremos A y está a la izquierda. Se bloquea el
movimiento general y con su tornillo de tangencia se apunta exactamente sobre A.Se suelta el
movimiento sobre el eje de la alidada y se apunta el anteojo otro punto que llamaremos B, el que se
encuentra a la derecha de A sí giramos en sentido horario, se aprieta el tornillo de presión y se lleva la
visual, con el tornillo de tangencia de la aliada, exactamente sobre B.

Se anota la lectura del ángulo horizontal que se observe.

Se suelta el movimiento general y, rotando el instrumento siempre en sentido horario, se vuelve a

apuntar hacia A por segunda vez, se aprieta el tornillo de presión y se apunta exactamente sobre el
punto A mediante el tornillo de tangencia del movimiento general.

Se suelta el tornillo de presión de alidada y se apunta el anteojo hacia B, se aprieta el tornillo de

presión y se apunta exactamente con el tornillo de tangencia de la alidada. Con esto se completa la
segunda repetición.

Se repiten las operaciones 5 y 6, cuantas veces sea necesario hasta completar el número de repeticiones
para finalmente, anotar el ángulo horizontal que se observa.

Se transita el instrumento y se repiten las operaciones 1 a 7. En este caso se está midiendo un ángulo
suplementario respecto de 360º, por lo que se cala con 0º hacia B y se mide el ángulo BEA ahora
exterior, luego se gira sobre la alidada cuando se va de B hacia A y se gira sobre el movimiento
general cuando se va de A hacia B. En ambos casos los giros se realizan en el sentido de los punteros
del reloj.

Esta forma de operar permite eliminar los errores instrumentales compensables, Se ha indicado girar
siempre en un sentido, ya sea sobre el movimiento general o sobre la alidada, pues de haber error de
arrastre entre la alidada y el limbo, éste será siempre en el mismo sentido, tanto para el ángulo

CIV – 2219 - ´´B´´

(interior) como para su suplemento (exterior); dicho error se podrá compensar en proporción al ángulo.
El registro se calcula, después de haber anotado los ángulos de la siguiente manera: Se comienza
anotando el valor simple del ángulo, * en directa y *' en tránsito.

4°PLANILLA DE CAMPO: DATOS DE LA POLIGONAL

Punto atrás Punto Punto Lecturas de mira Alt.

Instrum. adelan. Instrum.
LHS LHA LHI
NM PI P2 251°39’ 3°20’ 1.43 1.21 1.00 1.36
503°22’ 3°20’ 1.43 1.21
P1 P2 P3 113°35’ 2°25’ 1.43 1.215 1.00 1.39
227°13’ 2°25’ 1.425 1.21
P2 P3 P4 152°41’ 0°30’ 1.38 1.19 1.00 1.39
305°22’ 0°30’ 1.38 1.19
P3 P4 P5 97°55’ -3°0’ 1.60 1.30 1.00 1.36
195°50’ -3°0’ 1.60 1.30
P4 P5 P6 99°25’ -2°16’ 1.42 1.21 1.00 1.37
198°48’ -2°16’ 1.42 1.21
P5 P6 P1 149°20’ -0°11’ 1.425 1.21 1.00 1.41
238°39’ -0°11’ 1.425 1.21
P6 P1 P2 107°5’ 3°25’ 1.426 1.21 1.00 1.48
214°10’ 3°25’ 1.425 1.21

PLANILLA DE DETALLES:

Punto atrás Punto Punto Lecturas de mira Alt.

Instrum. adelan. Instrum.
LHS LHA LHI
P6 P1 7 21°48’ 1°0’ 1.383 1.19 1.00 1.36

P6 P1 8 29°25’ 1°15’ 1.39 1.19 1.00 1.36

P6 P1 1 47°12’ 1°55’ 1.15 1.075 1.00 1.36

P6 P1 2 90°58’ 3°5’ 1.425 1.21 1.00 1.36

P6 P1 10 171°41’ -5°55’ 1.17 1.085 1.00 1.36

P6 P1 9 179°12’ -4°45’ 1.23 1.11 1.00 1.36

P6 P1 11 210°5’ -7°55’ 1.15 1.075 1.00 1.36

P1 P2 2 81°49’ -1°0’ 1.12 1.06 1.00 1.39
P1 P2 13 156°14’ 3°50’ 1.3 1.15 1.00 1.39
CIV – 2219 - ´´B´´
P1 P2 12 178°4’ 4°30’ 1.3 1.15 1.00 1.39
P2 P3 3 130°55° -1°50’ 1.04 1.2 100 1.39
P2 P3 18 195°15’ 1°0’ 1.255 1.128 1.00 1.39
P2 P3 17 226°1’ 0°40’ 1.2 1.1 100 1.39
P2 P3 14 295°27’ 2°0’ 1.32 1.16 1.00 1.39
P3 P4 3 90°22’ -6°40’ 1.15 1.075 1.00 1.36
P3 P4 16 113°56’ -2°30’ 1.28 1.14 1.00 1.36
P3 P4 15 200°8’ 4°55’ 1.075 1.038 1.00 1.36
P4 P5 4 15°30° 1°0’ 1.122 1.061 1.00 1.37
P4 P5 5 60°10’ -0°15’ 1.25 1.125 1.00 1.37
P4 P5 19 65°15’ -1°25’ 1.24 1.12 1.00 1.37
P4 P5 20 73°0’ -1°25’ 1.37 1.185 1.00 1.37
P4 P5 6 70°57’ -1°2’ 1.36 1.18 1.00 1.37

5.- MEMORIA DE CÁLCULO:

- Verificación y ajuste de ángulos

CONDICION

POLIGONO. ∑ Internos= 180 (n - 2) n= n° de puntos del polígono

Calculo de Azimut

Az nuevo= Az anterior + ⊀ H ± 180

Error angular = 180 ( n - 2 ) máxima tolerancia angular es de 0°1’00’’ por punto.

error
Corrección= ; Corrección -+
n °angulos obs .

- Verificación de ángulos internos: Angulo en el Pi = ángulo (a) – ángulo (b)

Calculo de numero genérico: NG = K (LHS- LHI)

CIV – 2219 - ´´B´´

- Calculo de distancia vertical y horizontal
2
DH =NG∗cos ⊀ V

1
DV = ∗NG∗sin 2 ⊀ V
2

- Cálculos de coordenadas parciales

∆N
cos Az= → ∆ N =DH∗cos Az
DH

∆E
sin Az= → ∆ E=DH sin Az
DH

- Calculo de coordenadas totales

N B =N A ± ∆ N A −B

E N =E A ± ∆ E A−B

Precisión Lineal

∑ NG
precisionlineal= e = error obtenido en el plano
e

Precisión lineal= 1:333 valor mínimo

Determinación de la precisión de poligonal

error lineal total=ELT =√ e2N +e 2E e = error

∑ NG
precisionlineal=
ELT

Compensación De Coordenadas TRANSITT RULE.

error
factor de correccion=
∑∨∆∨¿¿

correccion=f . c∗c /u ∆

CORRECCIONES

eN
f . CN=
eE
∑∨∆ N ∨¿ ; f . C E = ¿
∑∨∆ E∨¿ ¿

Calculo de elevaciones

CIV – 2219 - ´´B´´

 Elev B=Elev A + AI ± AP

e Elev
factor de correccion=f . C Elev =
∑ NG

correccion=f . c∗c / uNG Corrección = error elev.

9- CONCLUSIONES Y RECOMENDACIONES:

En la presente levantamiento se logró aprender la metodología para realizar el uso de la poligonal

taquimétrica, el cual es muy preciso si se tienen en cuenta todos los errores que se pueden evitar, como
estacionar bien el instrumento, hacer una buena nivelación de éste, a demás visar en un buen lugar al
momento de hacer las visuales.

Se debe hacer una única marca de líneas perpendiculares en la estaca y no más, para evitar errores al
hacer la corrección de la línea inicial.

A demás se debe considerar un buen registro a empleado, ya que este debe ser el adecuado y cómodo a
los requerimientos de la faena y para la comodidad del operador, de tal manera que le facilitarle la
escritura, las que serán ocupadas en próximos desarrollos de cálculos en gabinete o en el mismo
terreno.

10.- BIBLIOGRAFIA:

TEXTO DE TOPOGRAFIA ING. CASTO MEDINACELI O.

INTERNET: LEVANTAMIENTO TOPOGRAFICO

TOPOGRAFÍA: DANTE ALCÁNTARA GARCÍA

CIV – 2219 - ´´B´´
