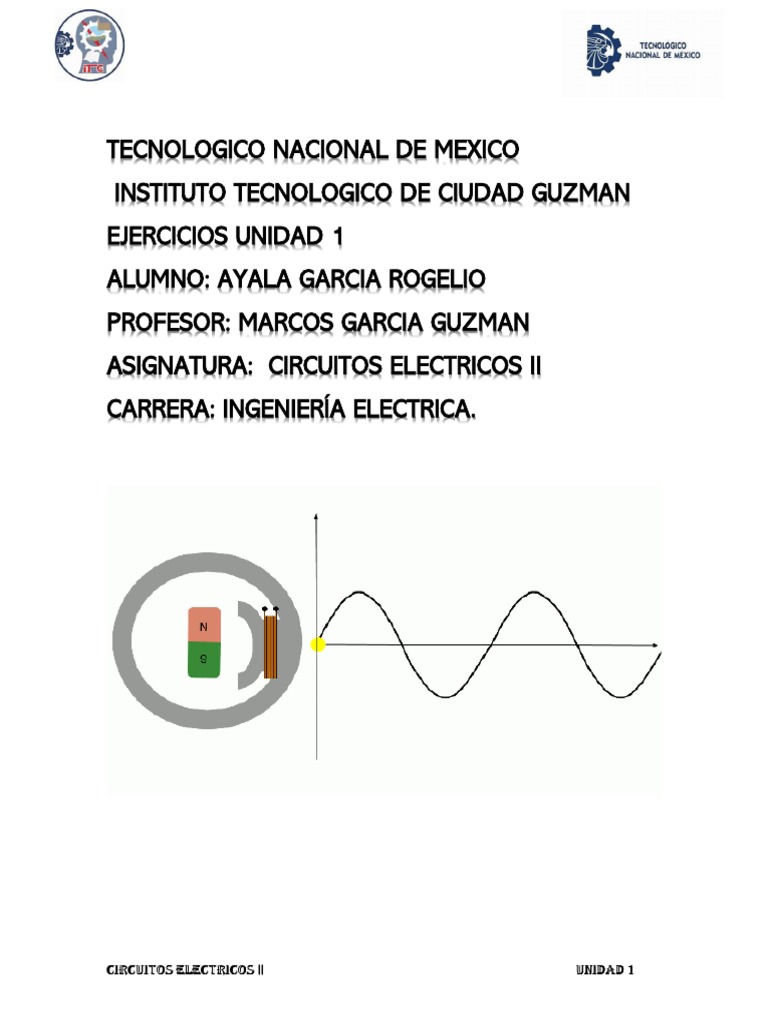

TECNOLOGICO NACIONAL DE MEXICO

INSTITUTO TECNOLOGICO DE CIUDAD GUZMAN

EJERCICIOS UNIDAD 1
ALUMNO: AYALA GARCIA ROGELIO
PROFESOR: MARCOS GARCIA GUZMAN
ASIGNATURA: CIRCUITOS ELECTRICOS ll
CARRERA: INGENIERÍA ELECTRICA.

CIRCUITOS ELECTRICOS ll UnIdad 1

63. Utilizar el análisis de fasores y nodal en el circuito de la figura para determinar V2.

Aplicamos análisis nodal para encontrar v2.

NUMERO DE NODOS:2; V1 Y V2
Σ de corrientes que salen =0; nodo v1
5 ∠90° + (1/3)V1 + (1/-j5)V1 – (1/-j5)V2 + (1/j3)V1 – (1/j3)V2 =0
(0.35 ∠-21.80°)V1 +(0.13∠90°)V2 =-5∠90° EC.1

Σ de corrientes que salen =0; nodo V2

-10 ∠0° + (1/6)V2 + (1/j3)V2 + (1/-j5)V2 - (1/j3)V1 +(1/j5)V1 =0
(0.13∠90°)V1+(0.21 ∠-38.65°)V2 =-10 ∠0° EC.2
Sistema de ecuaciones.
(0.35 ∠-21.80°)V1 +(0.13∠90°)V2 =-5∠90°
(0.13∠90°) V1+(0.21 ∠-38.65°)V2 = 10 ∠0°
Solución:
V1= 26.12∠-56.91° V
V2= 34.35 ∠23.61° V V2= 34.35 ∠23.61° V

CIRCUITOS ELECTRICOS ll UnIdad 1

64. Utilizar el análisis de fasorial y de mallas en el circuito de la figura para determinar
IB.

Aplicamos análisis de mallas para encontrar IB.

NUMERO DE MALLAS 4; i1, i2, i3 Y i4.
Por simples inspección:
i1= 5∠90° A
i3=10∠0° A
Σ de voltajes malla i2 ↻.
6* i2 + 6* i3 + 3* i2 + 3* i1 + (-5j) i2 – (-5j)i4 =0
Pero i1= 5∠90° i3=10∠0° por lo tanto:
(10.29∠-29.05°) i2+(5 ∠90°) i4 = 61.84∠14.03° ec.1

Σ de voltajes malla i4 ↻.

(3j) i4 + (-5j) i4 + (5j) i2=0

(5∠90°) i2+(2∠-90°) i4=0 ec.2

CIRCUITOS ELECTRICOS ll UnIdad 1

Sistema de ecuaciones.
(10.29∠-29.05°) i2+(5 ∠90°) i4 = 61.84∠14.03°
(5∠90°) i2+(2∠-90°) i4=0

Solución:
i2= 5.27∠-25.8° A
i4= 13.19∠-25.8° A
IB=i4 por lo tanto IB = 13.19∠-25.8° A.

CIRCUITOS ELECTRICOS ll UnIdad 1

65. Obtener vx (t) en el circuito de la figura si vs1=20cos 1000t V y vs2=20sen 1000t V.

Trasformamos las fuentes VS1 y VS2 de función al tiempo a su forma analítica (fasores).
Vs1=20cos1000t V = 20 ∠ 0° V
Vs2= 20sen100t V = 20∠ -90°V
Obtenemos impedancia del capacitor y el inductor para poder resolver el circuito.
Zc= -j(1/(1000*0.0001) =-j10 Ω
Zl =j (1000*0.01) = j10Ω
Aplicaremos análisis nodal para obtener vx.
Tenemos 3 nodos v1 vx y v2.
Por simple inspección nos damos cuenta que:
v1: 20 ∠ 0° V
v2: 20∠ -90° V

CIRCUITOS ELECTRICOS ll UnIdad 1

Σ de corrientes que salen =0; nodo Vx
(1/25)vx + (1/j10)vx +(1/-j10)vx –(1/-j10)v2 - (1/j10)v1=0
Pero v1: 20 ∠ 0° V v2: 20∠ -90° V
Por lo tanto:
(1/25)vx = (-2∠ 180°) +( 2∠ 90°)
(1/25)vx = (2.82∠ -45°)
Vx= (2.82∠ -45°) / (1/25)
Solución:
Vx: 70.71∠ -45° V
Vx (t): 70.71 cos (1000t -45°) V

CIRCUITOS ELECTRICOS ll UnIdad 1

67. utilizar análisis de malla para determinar ix (t) en el circuito.

Trasformamos la fuente de función al tiempo a su forma analítica (fasores).

10cos100t v = 10∠0° V
Obtenemos impedancia del capacitor y el inductor para poder resolver el circuito.
Zc= -j(1/(100*0.04) =-j2.5 Ω
Zl =j (100*0.04) = j4 Ω
Aplicamos análisis de mallas para encontrar ix.
NUMERO DE MALLAS 3; i1, i2 y i3.
Σ de voltajes malla i1 ↻.
(-10∠0°) +(1 * i1) +(1 * i1) + (-.25j)i1-(-.25j)i3=0
(2∠-7.12°)i1 +(0.25j)i2 -i3=10∠0° ec.1

CIRCUITOS ELECTRICOS ll UnIdad 1

Σ de voltajes malla i2 ↻.
(1*i2)+(1*i2)+(-j.25)i2-(1*i3)-(-j.25)i1
(.25j)i1 + (2∠-7.12°)i2 - i3 =0 ec.2

Σ de voltajes malla i3 ↻.
(4j)i3 + (1*i3) + (1*i3) –(1*i2) – (1*i)
-i1 – i2 (4.47∠63.43°) =0 ec.3
Sistema de ecuaciones.
(2∠-7.12°)i1 +(0.25j) i2 -i3=10∠0°

(.25j) i1 + (2∠-7.12°) i2 - i3 = 0
-i1 – i2 (4.47∠63.43°) =0
Solución:
i1= (5 ∠-.37°) A
i2 = (1.21∠-76°) A
i3 = (1.21∠-76.1°) A
Pero ix=i2 por lo tanto ix= (1.21∠-76°) A ix (t)=1.21 cos (100t-76°) A

CIRCUITOS ELECTRICOS ll UnIdad 1

70. en el circuito determinar tensión v2.

Trasformamos la fuente de función al tiempo a su forma analítica (fasores).

3cos(1000t-3°) v = 3∠-3° V
Obtenemos impedancia de los capacitores y el inductor para poder resolver el circuito.
Zc 500 µF = -j(1/(1000*0.0006) =-j1.6 Ω
Zc 500 µF = -j(1/(1000*0.0005) =-j2 Ω
Zl =j (1000*0.002) = j2 Ω
Aplicaremos análisis nodal para obtener v2.
Tenemos 4 nodos v1 v2 v3 y v4.

Por simple inspección nos damos cuenta de que:

v1: 3∠-3° V.

CIRCUITOS ELECTRICOS ll UnIdad 1

Σ de corrientes que salen =0; nodo V2
(1/2j) v2+ 5v2 +(1/-j2) v2 –(1/-j2)v4 +(1/j2)v2=0
5v2 +0v3 + (1/j2) v4 = 0 ec.1
Σ de corrientes que salen =0; nodo V3
(1/100) v3+(1/-1.6j) v3 -(1/-1.6j) v4 – (1/100) v1=0
Pero v1: 3∠-3° V, por lo tanto.
0v2 + (0.62 ∠89.1°) v3 + (1/j1.6) v4= 0.03 ∠-3° ec. 2.
Σ de corrientes que salen =0; nodo V4
-5v2 +(1/-j2)v4 -3v2 + (1/-1.6j)v4 - (1/-2j)v2 – (1/-1.6j) = 0
(8.01∠-176.42°) v2 + (1/j1.6) v3 + (1.12∠90°) v4 = 0 ec.3
Sistema de ecuaciones:
5v2 +0v3 + (1/j2) v4 = 0
0v2 + (0.62 ∠89.1° )v3 + (1/j1.6)v4= 0.03 ∠-3°
(8.01∠-176.42°) v2 + (1/j1.6) v3 + (1.12∠90°) v4 = 0
Solución.
v2= 0.009∠164.5°v
v3 =0.15∠80.17°v
v4=0.15∠79.27°v v2= 0.009∠164.5°v

CIRCUITOS ELECTRICOS ll UnIdad 1

71. Calcular la potencia disipada por la resistencia de 1Ω en la figura.

Trasformamos las fuentes de función al tiempo a su forma analítica (fasores).

5cos10000t V= 5∠0° V
0.002cos10000t V= 0.002∠0° A
Obtenemos impedancia del capacitor y el inductor para poder resolver el circuito.
Zc= -j(1/(10000*0.015) =-j20/3 Ω
Zc= -j(1/(10000*0.074) =-j50/37 Ω
Zl =j (10000*0.002) = j20 Ω
Aplicamos análisis de mallas para encontrar i1 y potencia en el resistor.
NUMERO DE MALLAS 3; i1, i2 y i3.
Aplicaremos una super malla puesto que tenemos una fuente de corriente entre mallas.

Ec.Auxiliar super malla.

-i1+i2=0.002∠0 ec.1

CIRCUITOS ELECTRICOS ll UnIdad 1

Σ de voltajes malla super malla ↻.
(20j)i1 +(1 * i1) +(8 * i2) +(5* i2) + +(5 * i3) - (50/37j)i2 =0
(20.02∠87.12°) i1 + (13.07∠-5.9) i2 + (5+0j)i3= 0 ec.2
Σ de voltajes malla i3 ↺.
(-5∠0 )+(5*i2)+(-j.20/3)i3 +(5*i2)=0
0i1 + (5) i2 + (8.33∠-53.13) i3 = (5∠0 )ec.3

Sistema de ecuaciones.
-i1+i2=0.002∠0 ec.1
(20.02∠87.12°) i1 + (13.07∠-5.9) i2 + (5+0j)i3= 0 ec.2
0i1 + (5) i2 + (8.33∠-53.13) i3 = (5∠0) ec.3
Solución:
i1= (0.09 ∠4.88°) A
i2 = (0.10∠4.78°) A
i3 = (0.54∠163.59°) A
Por lo tanto potencia en el resistor de 1Ω; PR1= (0.09 ∠4.88°)²*1
PR1= (0.081∠-9.76°) W

CIRCUITOS ELECTRICOS ll UnIdad 1

72. Utilizar el análisis fasorial para determinar las 3 corrientes de malla i1 (t) i2(t) e i3(t)
para el circuito:

Trasformamos las fuentes de función al tiempo a su forma analítica (fasores).

6cos(2T-13°) V= 6∠-13° V
6cos2t V= 6∠0° V

Obtenemos impedancia de los capacitores e inductor para poder resolver el circuito.

Zc= -j(1/(2*1000x10 ⁻ ⁶) =-j500 Ω
Zc= -j(1/(2*750x10 ⁻ ⁶) =-j2000/3 Ω
Zl =j (2*0.002) = j0.004 Ω

CIRCUITOS ELECTRICOS ll UnIdad 1

Aplicamos análisis de mallas para encontrar las 3 corrientes de malla i1 (t) i2(t) e i3(t)
NUMERO DE MALLAS 4; i1, i2 i3 e i4

Σ de voltajes malla; i1 ↻.
(1-2000/3j)i1 +( 0+ 2000/3 j)i2 - (1+0j )i3 +(5* i2) - (6∠-13)=0
(1-2000/3j)i1 +( 0+ 2000/3 j)i2 - (1+0j )i3 +(5* i2) = (6∠-13) ec.1
Σ de voltajes malla i2↻.
(-2000/3j)i2 - (2000/3j)i1 + 0.005ix +( 0+ 0.004j)i2 - (0+ 0.004j )i4 =0
Pero ix= i2 por lo tanto.
(666.6∠-89)i1 + (666.67∠90)i2 -(0+ 0.004j )i4=0 ec.2
Σ de voltajes malla i3↻.
(6∠0)+ (1*i3) -( 1*i1)- (500j )i3 +(j500)i4 =0
(1*i1) - (0i2) + (500∠-89.88 )i3 +(j500)i4 =- (6∠0) ec.3
Σ de voltajes malla i4↻.
-(-j500)i4 - (-j500)i3 + (1/250j) i4 – (1/250j)i2=0
0i1 – (1/250)i2 + (j500)i3 +(500∠-90) i4 =0 ec.4
Sistema de ecuaciones.
(1-2000/3j)i1 +( 0+ 2000/3 j)i2 - (1+0j )i3 +(5* i2) = (6∠-13)
(666.6∠-89)i1 + (666.67∠90)i2 -(0+ 0.004j )i4=0
(1*i1) - (0i2) + (500∠-89.88 )i3 +(j500)i4 =- (6∠0)
0i1 – (1/250)i2 + (j500)i3 +(500∠-90) i4 =0

CIRCUITOS ELECTRICOS ll UnIdad 1

Solución:
i1= (0.13∠93.98°) A
i2 = (0.13∠94.98°) A
i3 = (5.72∠-178.7°) A
i4= (5.72∠-178.7°) A

Por lo tanto, respecto al tiempo.

i1(t)= 0.13cos (2t+93.98°) A
i2 (t) = 0.13cos(2t+94.98°) A
i3 (t) = 5.72cos(2t-178.7°) A
