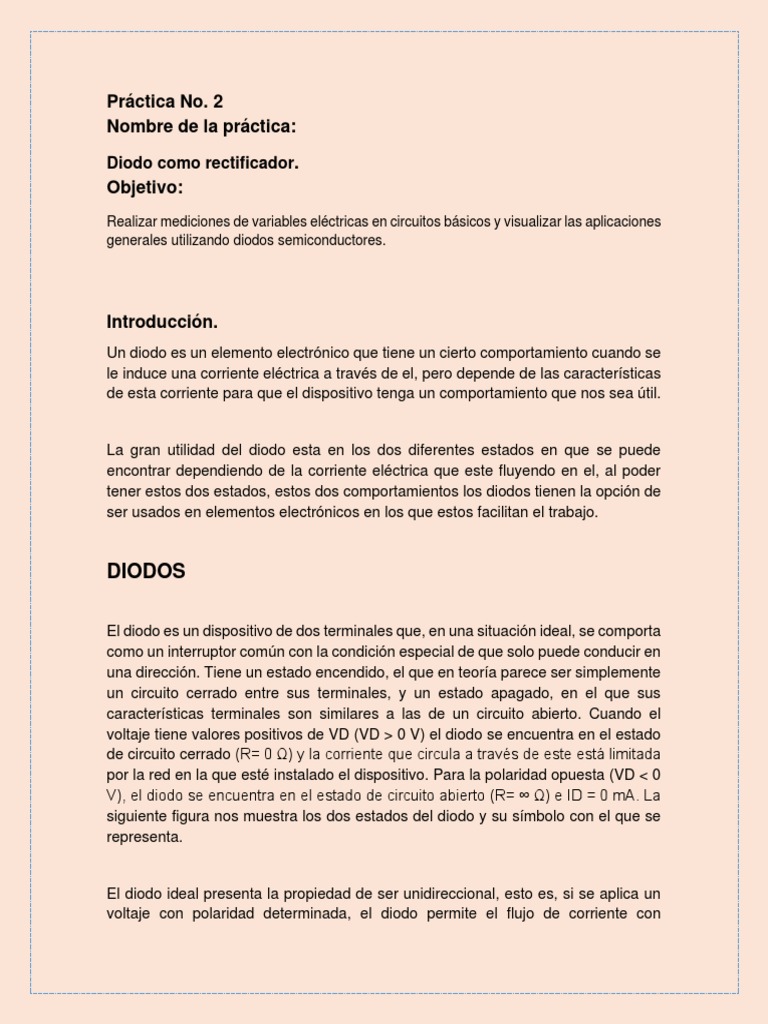

Práctica No.

2
Nombre de la práctica:

Diodo como rectificador.

Objetivo:
Realizar mediciones de variables eléctricas en circuitos básicos y visualizar las aplicaciones
generales utilizando diodos semiconductores.

Introducción.
Un diodo es un elemento electrónico que tiene un cierto comportamiento cuando se
le induce una corriente eléctrica a través de el, pero depende de las características
de esta corriente para que el dispositivo tenga un comportamiento que nos sea útil.

La gran utilidad del diodo esta en los dos diferentes estados en que se puede
encontrar dependiendo de la corriente eléctrica que este fluyendo en el, al poder
tener estos dos estados, estos dos comportamientos los diodos tienen la opción de
ser usados en elementos electrónicos en los que estos facilitan el trabajo.

DIODOS

El diodo es un dispositivo de dos terminales que, en una situación ideal, se comporta

como un interruptor común con la condición especial de que solo puede conducir en
una dirección. Tiene un estado encendido, el que en teoría parece ser simplemente
un circuito cerrado entre sus terminales, y un estado apagado, en el que sus
características terminales son similares a las de un circuito abierto. Cuando el
voltaje tiene valores positivos de VD (VD > 0 V) el diodo se encuentra en el estado
de circuito cerrado (R= 0 Ω) y la corriente que circula a través de este está limitada
por la red en la que esté instalado el dispositivo. Para la polaridad opuesta (VD < 0
V), el diodo se encuentra en el estado de circuito abierto (R= ∞ Ω) e ID = 0 mA. La
siguiente figura nos muestra los dos estados del diodo y su símbolo con el que se
representa.

El diodo ideal presenta la propiedad de ser unidireccional, esto es, si se aplica un

voltaje con polaridad determinada, el diodo permite el flujo de corriente con
resistencia despreciable y con un voltaje de polaridad opuesta no permitirá el paso
de corriente.
En la construcción del diodo semiconductor. Se colocan dos materiales
semiconductores con contenido de carga opuesta uno al lado del otro. un material
es semiconductor como silicio o germanio excesivamente cargado de partículas
negativas (electrones). El otro material es del mismo tipo semiconductor con la
diferencia de que este tiene la ausencia de cargas negativas
Cuando se aplica un voltaje de paralización directa (voltaje de corriente directa) la
región iónica en la unión se reduce y los portadores negativos en el material tipo n
pueden superar la barrera negativa restante iones positivos y continuar su camino
hasta el potencial aplicado.
Las características reales del dispositivo no son ideales, y la gráfica nos muestra
cómo se comporta el diodo con el tipo y cantidad de voltaje suministrado al mismo
El hecho de que la gráfica sea una curva nos dice que la resistencia del diodo
cambia en cada punto diferente de la curva, esto es, mientras más inclinada sea la
curva la resistencia cera menor y tendera a aproximarse al valor ideal de 0 Ω
Para analizar más afondo este cambio de la resistencia veamos la siguiente figura
Como podemos notar en la gráfica se encuentran representados unos deltas de
voltaje y de corriente y esto es porque con la definición de la pendiente de cálculo
diferencial podemos encontrar la resistencia en un cierto punto de la curva
Resistencia= ΔVD / ΔID
Existen varios tipos de diodos y veremos los más importantes, cada uno tiene
aplicaciones específicas, pero solo nos enfocaremos en su funcionamiento respecto
a un voltaje o corriente que tenga paso a través de ellos.
DIODO SCHOTTKY

Los diodos schottky están normalmente formados por metales como el platino y
silicio, es decir un diodo schottky surge de la unión de un platino, con silicio de tipo
n. Por lo general se utilizan en aplicaciones de conmutación de alta velocidad.

En estos diodos el platino actúa como material aceptador para los electrones
cuando está unido al silicio n y así los electrones del silicio se difunden inicialmente
en el metal, esta difusión hace que el material tipo n (silicio) se empobrezca de
electrones cerca de la unión y por consiguiente que adquiera un potencial positivo
que se caracteriza por la falta de electrones. Cuando esta tensión llega a ser
suficientemente alta, impide que los electrones se fluyan, y por otra parte cuando
se aplica una tensión positiva suficientemente grande entre las terminales, los
electrones de la región n están sometidos a un potencial positivo en el lado del metal
de la unión y surge una circulación de electrones.

Cuando el diodo schottky funciona de modo directo, la corriente es debida a los

electrones que se mueven desde el silicio de tipo n a través del metal, el tiempo de
recombinación es muy pequeño, normalmente del orden de 10 ps. Esto es carios
órdenes de magnitud menor que los correspondientes a la utilización de diodos de
silicio pn es por esto que generalmente se utilizan en aplicaciones de conmutación
de alta velocidad.
DIODOS ZENER

Los diodos Zener o también llamado diodos de avalancha, son diodos

semiconductores de unión pn cuyas propiedades están controladas en las zonas de
polarización inversa y por esto son muy útiles en numerosas aplicaciones. La
siguiente figura nos muestra el comportamiento de un diodo Zener.
Material y equipo.
Transformador de poder, Fuente de poder variable de 0-150V
Voltímetro digital o analógico y VTVM. Osciloscopio
Resistencias de 10kΩ.20kΩ, y 1kΩ.
C1, C2 capacitor electrolítico de 10µF
Diodos rectificadores 1N1199C
Diodos rectificadores 1N4007
Multisim 14.0

Practica
1.- comprobar mediante el uso con un voltímetro la polarización directa e inversa de
los diodos utilizados en la práctica. Así mismo identificar cual es el ánodo y cual el
cátodo.
2.-Construya el circuito de la figura 3.1 utilizando un diodo 1N1183A antes de cerrar
el interruptor conecte un amperímetro en serie con el diodo, cierre el interruptor y
ajuste la fuente de alimentación V1 y registre las lecturas del amperímetro de
acuerdo a la tabla 3.1
D1
S1 DIODE

R1
1k
+ V1
10V

Figura 3.1
 V 0.5 0.87 0.98 1.058 1.115 1.173 1.25

I 318.987uA 652.75uA 755.306uA 828.576uA 882.36uA 937.27uA 1.01mA

Tabla 1. Relación voltaje -corriente

2.- Análisis de señales pequeñas de un circuito con diodos
Construya el circuito de la figura3.2 ajuste el generador de señal a un voltaje de 3V
de salida calcule la tensión de salida y la corriente que circula por el circuito
compruébelo con el procedimiento teórico. Recuerde que la resistencia dinámica
directa está dada por rf =26mV/I.
La tensión alterna de salida será la tensión que aparece a través de la resistencia
directa del diodo

C1
S1 R1 .01uF
10k
+

+ V1
V2 20V NO DATA
-1/1V AC V
D1
DIODE

1kHz

Figura 3.2

3.- El diodo rectificador

Los diodos rectificadores son un grupo de los diodos semiconductores, debido a su
capacidad para conducir en una dirección e impedir el paso de corriente en la
dirección opuesta, los diodos se utilizan en circuitos denominados rectificadores que
convierten voltaje de ca en voltaje de cd.
Los rectificadores se encuentran en todas las fuentes de alimentación de cd que
operan a partir de una fuente de voltaje de ca. Una fuente de poder es una parte
esencial de todos los sistemas electrónicos, desde el más simple hasta el más
complicado.
a).-Arme el circuito mostrado en la figura aa3.3 la totalidad de los 20k de la
resistencia RL debe estar en el circuito.

¿Qué tipo de circuito de rectificador es? Es de media onda

b D1
a b

1N4007
a
J1
R1
T1 20kΩ
V1 Key = A
24Vrms
120 Vrms
60 Hz
0°
c c

Figura 3.3

b).-Conecte el osciloscopio(usando el probador de multiplicador 10X) entre el punto

a y tierra (punto c), ajuste el control del barrido de la pantalla de tal manera que
presente tres curvas senoidales. Dibuje la forma de onda de entrada del rectificador.
c).-Mida y registre el valor maximo de la onda de entrada.
Emax = 33.9 voltios.

d).- Conecte el osciloscopio a traves de la resistencia de carga R1 ( punto b y c) y

observe la forma de onda de salida. Y dibujela.

e).- ¿ cual es la frecuencia de la onda de entrada? 60 hz

f).- ¿Cuál es la frecuencia de la onda de salida?60 hz
g).-Mida el maximo de la onda de salida.y comparelo con el valor teorico

Emaxima= 33.2 voltios.

h).- Mida la tension de salida de Vcd a traves deR1.

Vcd= 10.8V
R1=0.0054mA
10.8x0.0054=5.832
VRl = 5.832 volts..

i).- ¿en que punto del ciclo de entrada ocurre el VPI ?. En cada alternación negativa
del voltaje de entrada

La práctica tiene como finalidad estudiar al diodo semiconductor dentro de los

circuitos electrónicos, su capacidad de conducción de corriente en una dirección,
mientras impide el paso de corriente en dirección contraria es esencial para el
funcionamiento de muchos tipos de circuitos. Uno de tantos es el rectificador de ca.
Así como la importancia de los filtros en los rectificadores.

Bibliografía
Calvert, J. M., Mc, C. M. A. H., & García, T. G. (1989). Electrónica. México: Eds.
Ciencia y Técnica.

Fundamentos de electrónica Robert L. Boylestad, Louis Nashelsky, Cuarta

edición, Edit. Person Education.

Circuitos electrónicos Donald L. Schilling, Charles Belove, Tercera edición Edit.

Mc Graw Hill
