MEMORIA DE CALCULO VIGA SIMPLEMENTE ARMADA

Descripción

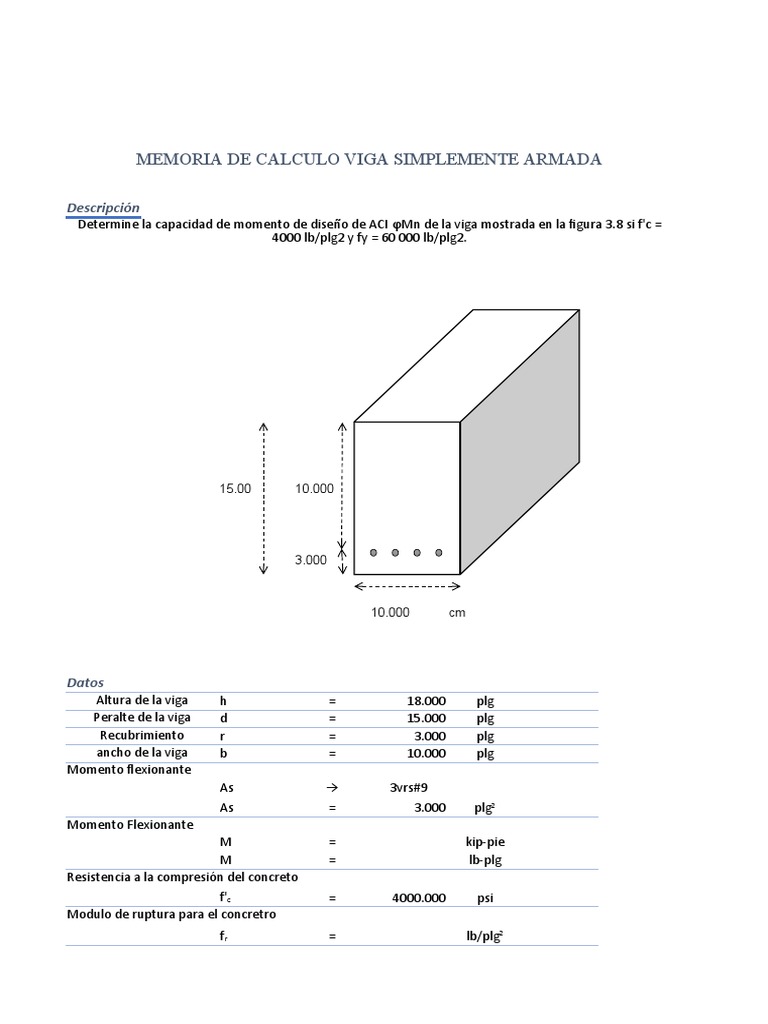

Determine la capacidad de momento de diseño de ACI ϕMn de la viga mostrada en la figura 3.8 si f'c =
4000 lb/plg2 y fy = 60 000 lb/plg2.

15.00 10.000

3.000

10.000 cm

Datos
Altura de la viga h = 18.000 plg
Peralte de la viga d = 15.000 plg
Recubrimiento r = 3.000 plg
ancho de la viga b = 10.000 plg
Momento flexionante
As → 3vrs#9
As = 3.000 plg2
Momento Flexionante
M = kip-pie
M = lb-plg
Resistencia a la compresión del concreto
f'c = 4000.000 psi
Modulo de ruptura para el concretro
fr = lb/plg2
 MEMORIA DE CALCULO VIGA SIMPLEMENTE ARMADA
Resistencia a la fluencia del acero
fy = 60000.000 psi
Factor de resistencia a flexión
ϕF = 0.900

Sección 1. Esfuerzo de flexión resistente

Paso 1 Ductilidad
_𝑐^′≤4000 𝑝𝑠𝑖@0.85−(𝑓_𝑐^′−4000)/1000(0.05)&→&4000<𝑓_𝑐^′<8000 𝑝𝑠𝑖@0.65&→&𝑓^′ 𝑐≥8000 𝑝𝑠𝑖)┤

Factor de la viga de Whitney

β1 = 0.85000

𝜌_𝑏=(0.85𝑓_𝑐^′ 𝛽_1)/𝑓_𝑦
(0.003𝐸_𝑠)/(0.003𝐸_𝑠+𝑓_𝑦 )=(0.85𝑓_𝑐^′ 𝛽_1)/𝑓_𝑦
(87000/(87000+𝑓_𝑦 ))
Cuantía balanceada ρb = 0.02851

𝜌=𝐴_𝑠/𝑏𝑑

Cuantía de la sección
ρ = 0.02000

El reglamento ACI en su sección 9.6.1 recomienda las siguientes relaciones:

𝑚𝑖𝑛≤{■8((3√(𝑓_𝑐^′ ))/𝑓_𝑦 @ 200/𝐹_𝑦 )┤

Cuantía mínima ρmin = 0.00316

𝜌_𝑀𝐴𝑋=0.75𝜌_𝑏
Cuantía Máxima ρMAX = 0.02138

Revisión de la cuantía 𝜌_𝑚𝑖𝑛< 𝜌<𝜌_𝑀𝐴𝑋

0.00316 ≤ 0.020 ≤ 0.02138
OK OK

Paso 2 Eje neutro

𝑎=(𝐴_𝑠 𝑓_𝑦)/(0.85𝑓_𝑐^′ 𝑏)
 MEMORIA DE CALCULO VIGA SIMPLEMENTE ARMADA
Peralte del bloque de esfuerzos rectangular equivalente
a = 5.29 plg4

𝑐=𝑎/𝛽_1
Eje neutro c = 6.23 plg

𝜀_𝑆=0.003 (𝑑−𝑐)/𝑐

Deformación unitaria del acero

εs = 0.00423
Máxima deformación unitaria del acero
εs max = 0.00500

Condición → εs ≤ εs max 0.00423 ≤ 0.00500

Ok
Falla a compresióm

Paso 3 Momento de diseño

5&→&𝜀_𝑆≤0.002@0.65+(𝜀_𝑆−0.002) 250/3&→&0.002<𝜀_𝑆<0.005@0.90&→&𝜀_𝑆≥0.005)┤

Factor reductor de flexión ϕ = 0.83542

𝑀_𝑁=0.85𝑓_𝑐^′ 𝑎𝑏(𝑑−0.5𝑎)
Momento nominal MN = 2223529 lb-plg
185 kip-pie

𝑀_𝑈=𝜑𝑀_𝑁
Momento de diseño MU = 1857574 lb-plg
155 kip-pie
