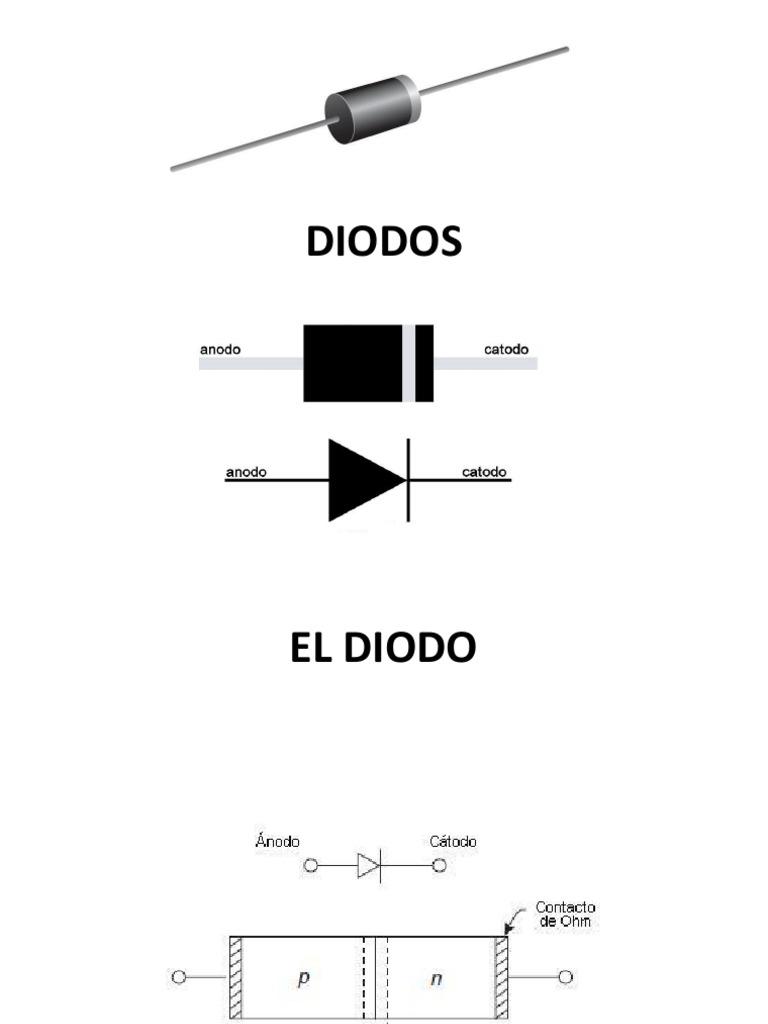

DIODOS

EL DIODO
DIODO IDEAL
PRIMERA APROXIMACIÓN
(El diodo ideal)

Curva característica del diodo

PRIMERA APROXIMACIÓN
(El diodo ideal)

Polarización directa
PRIMERA APROXIMACIÓN
(El diodo ideal)

Polarización inversa
SEGUNDA APROXIMACIÓN

Curva característica del diodo

 SEGUNDA APROXIMACIÓN

(𝑉𝑠 − 0.7)
𝐼𝑅 =
𝑅

𝑉𝑅 = 𝑉𝑠 − 0.7

𝑉𝐷 = 0.7

Polarización directa
SEGUNDA APROXIMACIÓN

Polarización inversa
TERCERA APROXIMACIÓN

Curva característica del diodo

 TERCERA APROXIMACIÓN

𝑉𝐷 = 0.7 + 𝐼 ∗ 𝑟𝐵 donde 𝑟𝐵 es la resistencia interna del diodo

Curva característica del diodo
(Tercera aproximación)
 CIRCUITO EQUIVALENTE DE UN
DIODO IDEAL
Si el diodo está polarizado directamente, su circuito
equivalente es el de un conmutador cerrado,
pequeña resistencia.
 CIRCUITO EQUIVALENTE DE UN
DIODO IDEAL
Con polarización inversa, el circuito representa
un conmutador abierto, gran resistencia.
Curva característica del diodo
Curva característica del diodo
TIPOS DE DIODOS
 LED
(Light-emitting diode)
El LED es un diodo que produce luz visible (o
invisible, infrarroja) cuando se encuentra
polarizado. El voltaje de polarización de un LED
varía desde 1.8 V hasta 2.5 V, y la corriente
necesaria para que emita la luz va desde 8 mA
hasta los 20mA.
 LED
Principio de funcionamiento
 LED
Principio de funcionamiento
En cualquier unión P-N polarizada directamente, dentro de la
estructura y principalmente cerca de la unión, ocurre una
recombinación de huecos y electrones (al paso de la
corriente).

Esta recombinación requiere que la energía que posee un

electrón libre no ligado se transfiera a otro estado. En todas
las uniones P-N una parte de estar energía se convierte en
calor y otro tanto en fotones. En el Si y Ge el mayor porcentaje
se transforma en calor y la luz emitida es insignificante. Por
esta razón se utiliza otro tipo de materiales para fabricar los
LED’s, como Fosfuro Arseniuro de Galio (GaAsp) o fosfuro de
Galio (GaP).
 LED
Principio de funcionamiento
El diodo LED presenta un comportamiento análogo
al diodo rectificador (diodo semiconductor p-n), sin
embargo, su tensión de codo tiene un valor mayor,
normalmente entre 1.2-1.5 V.

Según el material y tecnología de fabricación estos

diodos pueden emitir en el infrarrojo (diodos IRED),
rojo, azul, amarillo y verde, dependiendo de cual
sea la longitud de onda en torno a la cual emita el
LED.
Ejemplos de materiales
