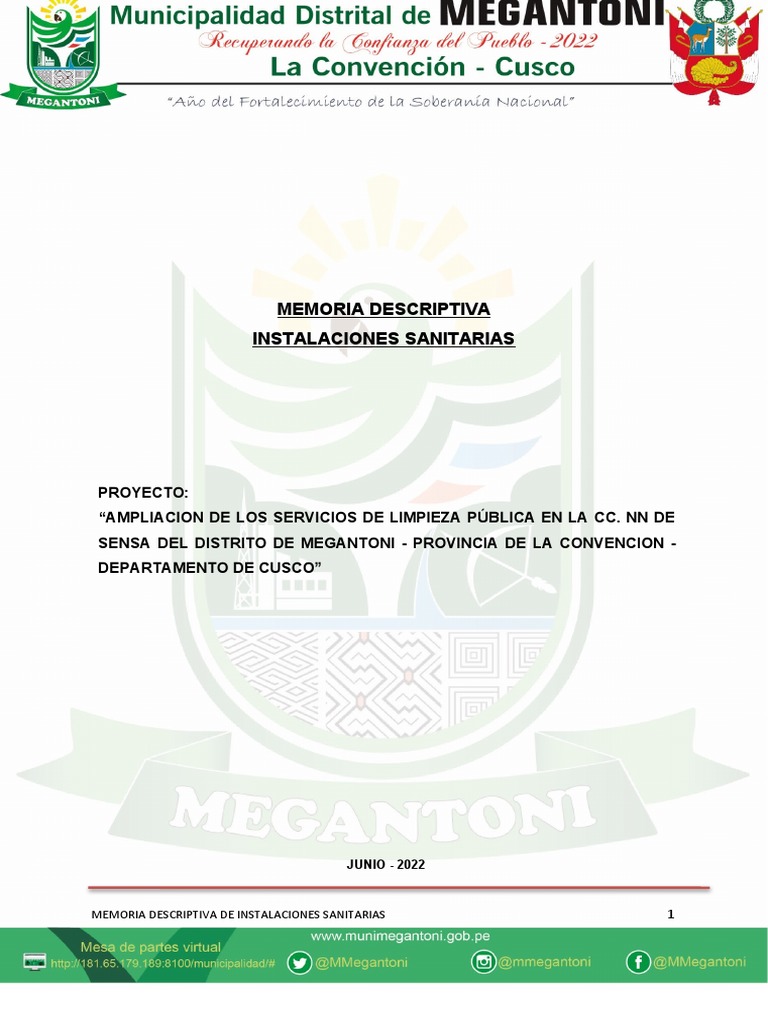

MEMORIA DESCRIPTIVA
INSTALACIONES SANITARIAS
PROYECTO:
“AMPLIACION DE LOS SERVICIOS DE LIMPIEZA PÚBLICA EN LA CC. NN DE
SENSA DEL DISTRITO DE MEGANTONI - PROVINCIA DE LA CONVENCION -
DEPARTAMENTO DE CUSCO”
JUNIO - 2022
MEMORIA DESCRIPTIVA DE INSTALACIONES SANITARIAS 1
Contenido
1. GENERALIDADES......................................................................................................................3
1.1 NOMBRE DEL PROYECTO:.............................................................................................3
1.2 DATOS GENERALES:........................................................................................................3
1.3 NORMAS EMPLEADAS:....................................................................................................3
1.4 ESPECIFICACIONES – MATERIALES EMPLEADOS:.................................................4
1.4.1 CONCRETO ARMADO EN PILETAS:................................................................................4
1.4.2 ACERO CORRUGADO...................................................................................................4
1.4.3 RECUBRIMIENTOS MÍNIMOS (R):..............................................................................4
2. OBJETIVO:...................................................................................................................................4
2.1 OBJETIVO GENERAL........................................................................................................4
2.2 OBJETIVOS ESPECÍFICOS..............................................................................................5
2.2.1 RED DE AGUA.................................................................................................................5
2.2.2 RED DE DRENAJE PLUVIAL........................................................................................5
2.2.3 RED DE DESAGUE Y VENTILACION..........................................................................5
3. DESCRIPCION DE LOS TRABAJOS PROPUESTOS..........................................................6
3.1 AGUA POTABLE.....................................................................................................................6
3.2 DRENAJE PLUVIAL................................................................................................................6
3.3 DESAGUE................................................................................................................................7
MEMORIA DESCRIPTIVA DE INSTALACIONES SANITARIAS 2
1. GENERALIDADES
1.1 NOMBRE DEL PROYECTO:
El presente informe comprende el planteamiento y concepción de las instalaciones sanitarias:
de agua, de desagüe y de drenaje pluvial para el proyecto denominado: “AMPLIACION DE
LOS SERVICIOS DE LIMPIEZA PÚBLICA EN LA CC. NN DE SENSA DEL DISTRITO DE
MEGANTONI - PROVINCIA DE LA CONVENCION - DEPARTAMENTO DE CUSCO ”
1.2 DATOS GENERALES:
La presente memoria del proyecto comprende la implementación de los diferentes sistemas
sanitarios complementarios de agua, desagüe y drenaje pluvial necesarios para la
operatividad de las instalaciones para la gestión de residuos sólidos, los cuales deben contar
con sus respectivas instalaciones.
Se plantea la construcción de una línea de conducción de 272.00 m, que será transportado
por tubería PVC de 25 mm hacia un cisterna ubicado en la base del tanque elevado, sobre el
techo de la cisterna se colocara una electrobomba de 1.5 hp que impulsará hacia el tanque
elevado de 6.00 m3 y una altura de Fuste de aproximadamente 4.61 m, de ahí, repartirá el
agua por gravedad, a las 04 piletas planteadas y el módulo administrativo ; las aguas servidas
serán recolectadas a través de cajas de registro y buzones a la profundidad requerida, cuyo
volumen de agua será evacuado a los posos de percolación de 2.80 m de diámetro.
El drenaje pluvial será recolectado por tuberías de PVC de Diámetro de 4”, evacuado y
vertidas en los pozos de percolación.
1.3 NORMAS EMPLEADAS:
A continuación, se señalan las normas que han sido utilizadas para el desarrollo del presente
proyecto:
Normas Técnicas del Reglamento de Edificaciones – RNE – Decreto Supremo Nº 011-
2006-VIVIENDA. (Norma OS 100, IS 010)
Reglamento de la Calidad del Agua para Consumo humano - Decreto Supremo Nº 031-
2010-S.A.
Ley General de los Servicios de Saneamiento, Ley N° 26338 y su Reglamento
aprobado con Decreto Supremo Nº 023-2005-VIVIENDA, con modificatoria D.S. 031-
2008-VIVIENDA.
MEMORIA DESCRIPTIVA DE INSTALACIONES SANITARIAS 3
Ordenanzas Municipales de los municipios con respecto a licencia de obras.
Ley del Sistema Nacional de Evaluación de Impacto Ambiental, Ley Nº 27446 y su
modificatoria con Decreto Legislativo N° 1078.
Reglamento de la Ley del Sistema Nacional de Evaluación de Impacto Ambiental –
Decreto Supremo Nº 019-2009-MINAM.
Ley Gestión Integral de Residuos Sólidos, aprobada mediante decreto legislativo N°
1278
1.4 ESPECIFICACIONES – MATERIALES EMPLEADOS:
1.4.1 CONCRETO ARMADO EN PILETAS:
Peso Propio del Concreto Armado : 2400 kg/m3
Acero estructural Grado 60 : 4200 kg/cm2
Peso de losa solida h=0.12m. : 175 kg/m2
Peso acabados : 50 kg/m2
Capacidad Portante del Suelo : 1.05 kg/cm2 (Prof. 1.5m)
Profundidad de la cimentación : 0.35 m (desde el N.T.N.)
1.4.2 ACERO CORRUGADO
Resistencia a la fluencia (fy): 4,200 Kg/cm2 (Gº60) “E” :2’100,000 Kg/cm2
1.4.3 RECUBRIMIENTOS MÍNIMOS (R):
- Cimientos, zapatas : 7.00 cm
- Columnas, Vigas, Muros (Cisternas, Tanques) : 4.00 cm
- Losas macizas. : 3.00cm
2. OBJETIVO:
2.1 OBJETIVO GENERAL
El objetivo general es describir todo lo contemplado respecto a la especialidad de
Instalaciones Sanitarias para el Proyecto: “AMPLIACIÓN DE LOS SERVICIOS DE
LIMPIEZA PÚBLICA EN LA CC. NN DE SENSA DEL DISTRITO DE MEGANTONI -
PROVINCIA DE LA CONVENCIÓN - DEPARTAMENTO DE CUSCO”, esto con el fin de
dotar de agua, así como un sistema adecuado de eliminación de excretas y tratamiento de
aguas servidas, al personal que laborará en el local de Gestión de Residuos Sólidos.
MEMORIA DESCRIPTIVA DE INSTALACIONES SANITARIAS 4
2.2 OBJETIVOS ESPECÍFICOS
2.2.1 RED DE AGUA
a) Construcción de un sistema de conducción de agua de 272.00 m, con tubería PVC
de 1” de diámetro, que será captado de una línea de conducción existente con
tubería PVC de 2” de diámetro.
b) Cuarto de bombeo con una bomba de caudal promedio aproximado de 1.5 litros por
segundo, y una altura dinámica aproximada de 20 metros.
c) Tanque elevado de 6.00 m3 y una altura de Fuste de aproximadamente 4.61 m.
d) 04 piletas de agua, según detalles de plano y especificaciones técnicas.
e) Implementación en válvula de control del tanque elevado de 1” y válvula de triple
efecto, según detalles de plano y especificaciones técnicas.
f) Instalaciones de redes interiores de agua potable en el Módulo de [Link]. del Área
Administrativa, con diámetros variables PVC NTP 399.166 Clase 10.
g) Instalaciones de válvula de control de bronce cromado en el Módulo de [Link]. del
Área Administrativa, según detalles de planos y especificaciones técnicas.
2.2.2 RED DE DRENAJE PLUVIAL
a) Instalación de tuberías de desagüe en cada Módulo proyectado.
b) Instalación de montantes de lluvia, en cada Módulo proyectado.
c) Descarga a pozos de percolación.
2.2.3 RED DE DESAGÜE Y VENTILACIÓN
a) Instalación de redes interiores de desagüe y ventilación adecuadas en el Módulo de
[Link]. del Área Administrativa con tuberías NTP 399.103 clase pesada CP.
b) Construcción de cajas de registro de concreto de 12” x 24” y 24” x 24”, según detalle de
planos.
c) Instalación de 01 tanque biodigestor autolimpiable.
d) Construcción de 04 pozos percoladores de D=2.80 m.
MEMORIA DESCRIPTIVA DE INSTALACIONES SANITARIAS 5
3. DESCRIPCIÓN DE LOS TRABAJOS PROPUESTOS
La descripción de los trabajos a realizar son las siguientes:
3.1 AGUA POTABLE
a) Abastecimiento de Agua Potable.
Se ha previsto que el suministro de agua para toda la red, será mediante un sistema de
captación de agua a partir de una tubería de conducción existente, y será conducido a
una cisterna ubicada en la base del tanque elevado, se tendrá también un cuarto de
bombeo con una bomba de caudal promedio aproximado de 1.5 litros por segundo, y
una altura dinámica aproximada de 20 metros, que impulsará al tanque elevado de 6.00
m3 de capacidad y una altura de Fuste de aproximadamente 4.61 m, ver según
detalles de planos.
b) Red de distribución de agua potable.
Se ha previsto la instalación de tuberías de distribución de 1’’, 1/2” de diámetro, que
viene del reservorio hacia los servicios higiénicos proyectados, y las 04 piletas
externas, según detalle de planos.
c) Instalación de redes interiores de agua
Se instalarán tuberías, válvulas y accesorios en la red interior a los servicios higiénicos
proyectados en el Módulo de Administración, el cual tendrá 03 inodoro, 01 urinario, 03
lavaderos y 02 duchas. Comprende también la realización de las respectivas pruebas
hidráulicas.
3.2 DRENAJE PLUVIAL
a) Canaletas de adecuación física en techos
Se ha considerado canaletas de adecuación física en los aleros de los techos de cada
uno de los Módulos proyectados, con pendientes adecuadas, estas aguas serán
recolectadas a través de bajantes, según se detalla en planos.
En el caso de bajantes estos utilizarán tuberías de PVC NTP 399.103 Clase pesada,
según diámetro de 4” según se detalla en planos, la bajada será arriostrada con dados
de soporte de concreto y por abrazaderas metálicas.
b) Tuberías de drenaje Pluvial
MEMORIA DESCRIPTIVA DE INSTALACIONES SANITARIAS 6
Se ha considerado la recolección del agua de lluvia que baja por los montantes de PVC
a nivel piso, con tuberías PVC con pendiente de 1.00 %. En la parte final de las
tuberías se proyecta construir cajas de concreto de f´c=175 kg/cm2 para recolección de
agua de lluvias de 0.60 x 0.60 m.
Estas tuberías se recolectarán a través de un sistema de drenaje pluvial enterrado y
conectado a través de buzones, los cuales descargarán al final hacia un pozo de
percolación.
3.3 DESAGUE
a) Instalación de redes interiores de desagüe y ventilación.
Se instalarán tuberías y accesorios de PVC de 4” y 2” NTP 399.103 clase pesada, para
las redes interiores de desagüe, según detallan en planos, con sus respectivas cajas de
registro de 12”x24” y 24”x24” con registro roscado, según sea el caso.
b) Instalación de redes exteriores de desagüe.
Se instalarán tuberías PVC de 4” NTP ISO 4422, para la red exterior de desagüe,
según consta en planos.
MEMORIA DESCRIPTIVA DE INSTALACIONES SANITARIAS 7
