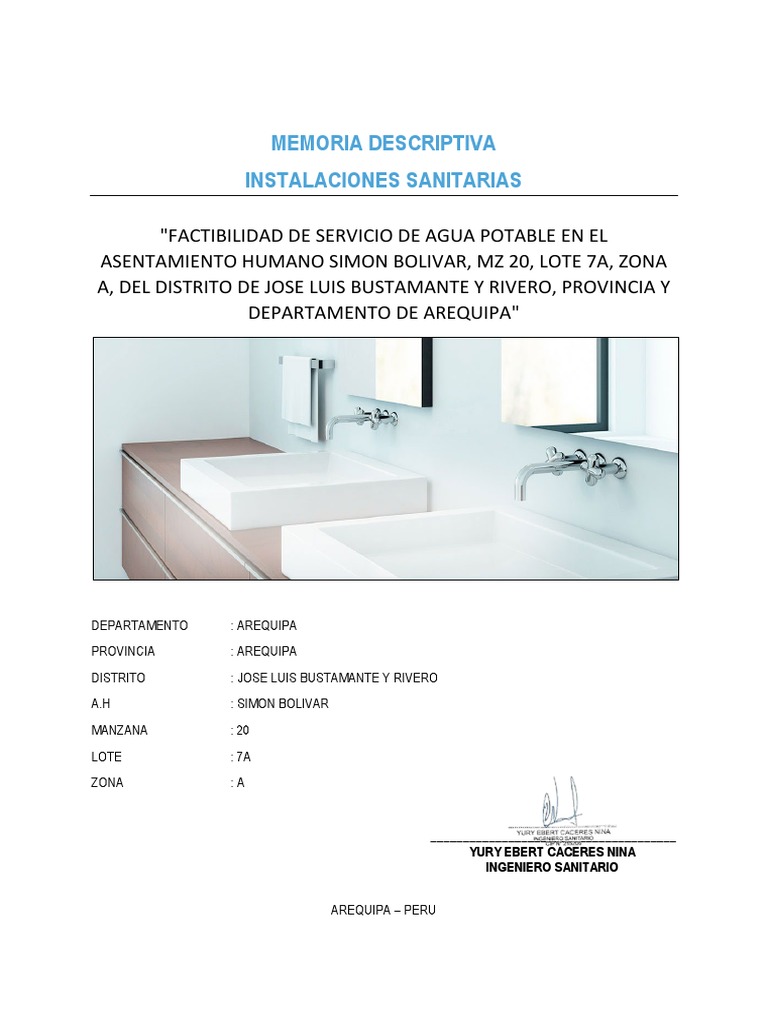

MEMORIA DESCRIPTIVA
INSTALACIONES SANITARIAS
"FACTIBILIDAD DE SERVICIO DE AGUA POTABLE EN EL
ASENTAMIENTO HUMANO SIMON BOLIVAR, MZ 20, LOTE 7A, ZONA
A, DEL DISTRITO DE JOSE LUIS BUSTAMANTE Y RIVERO, PROVINCIA Y
DEPARTAMENTO DE AREQUIPA"
DEPARTAMENTO : AREQUIPA
PROVINCIA : AREQUIPA
DISTRITO : JOSE LUIS BUSTAMANTE Y RIVERO
A.H : SIMON BOLIVAR
MANZANA : 20
LOTE : 7A
ZONA :A
______________________________________
YURY EBERT CACERES NINA
INGENIERO SANITARIO
AREQUIPA – PERU
Fecha: 09/03/2023
MEMORIA DESCRIPTIVA
Rev. 01
INSTALACIONES SANITARIAS
Página: 2 de 11
CONTENIDO
1 ANTECEDENTES ................................................................................................................................3
1.1 INTRODUCCIÓN ..............................................................................................................................3
1.2 NORMAS APLICABLES.....................................................................................................................3
2 GENERALIDADES ..............................................................................................................................4
2.1 NOMBRE DEL PROYECTO ...............................................................................................................4
2.2 CLIENTE ..........................................................................................................................................4
2.3 UBICACIÓN .....................................................................................................................................4
2.4 LINDEROS Y MEDIDAS PERIMÉTRICAS ...........................................................................................4
2.5 OBJETIVO ........................................................................................................................................4
3 DESCRIPCIÓN DEL SISTEMA EXISTENTE ...........................................................................................5
3.1 FUENTE DE ABASTECIMIENTO DE AGUA........................................................................................5
3.2 REDES DE AGUA FRÍA Y CALIENTE ..................................................................................................5
3.3 REDES DE DESAGÜE, VENTILACIÓN Y DRENAJE PLUVIAL ...............................................................5
4 CÁLCULOS JUSTIFICATORIOS ............................................................................................................5
4.1 CONSUMO PROMEDIO DIARIO ......................................................................................................6
4.2 DEMANDA MAXIMA SIMULTÁNEA ................................................................................................6
4.3 PRESION DEL PREDIO .....................................................................................................................7
4.4 CÁLCULO DE LÍNEA DE ACOMETIDA Y PRESION EN EL PUNTO MAS DESFAVORABLE ...................8
4.5 SISTEMA DE AGUA CALIENTE .......................................................................................................10
5. CONCLUSIONES ..............................................................................................................................11
6 RELACIÓN DE PLANOS ....................................................................................................................11
Fecha: 09/03/2023
MEMORIA DESCRIPTIVA
Rev. 01
INSTALACIONES SANITARIAS
Página: 3 de 11
1 ANTECEDENTES
1.1 INTRODUCCIÓN
La presente Memoria Descriptiva comprende y describe las instalaciones sanitarias existentes, de la
edificación ubicada en el Asentamiento Humano Simón Bolívar, MZ 20, Lote 7a, Zona a, del distrito de José
Luis Bustamante y Rivero, provincia y departamento de Arequipa. El trabajo se realizará en dos etapas
marcadas:
- Trabajo de campo: se realiza el levantamiento y/o verificación arquitectónica (distribución de ambientes) y
un levantamiento de las instalaciones sanitarias existentes en la edificación antes mencionada.
- Trabajo de gabinete: se realiza el dibujo en planta del levantamiento arquitectónico y de las instalaciones
sanitarias existentes, así como también, la presente memoria descriptiva.
La edificación se divide en 05 Niveles como se detalla a continuación:
TERCER NIVEL • Dormitorio 3
DEPARTAMENTO 01 (Medidor 01 Existente) • Comedor – Sala
• Dormitorio 1 • Cocina
• Dormitorio 2 • Lavandería
• Dormitorio 3 • [Link]. 1
• Comedor – Sala • [Link]. 2
• Cocina • [Link]. 3
• Lavandería CUARTO NIVEL
• [Link]. 1 DEPARTAMENTO 04 (Medidor 04 Proyectado)
• [Link]. 2 • Dormitorio 1
• [Link]. 3 • Dormitorio 2
• Garaje • Dormitorio 3
SEGUNDO NIVEL • Comedor – Sala
DEPARTAMENTO 02 (Medidor 02 Proyectado) • Cocina - Lavandería
• Dormitorio 1 • [Link]. 1
• Dormitorio 2 • [Link]. 2
• Dormitorio 3 • [Link]. 3
• Comedor – Sala QUINTO NIVEL
• Cocina AZOTEA
• Lavandería • Almacén 01
• [Link]. 1 • Almacén 02
• [Link]. 2
• [Link]. 3
TERCER NIVEL
DEPARTAMENTO 03 (Medidor 03 Proyectado)
• Dormitorio 1
• Dormitorio 2
1.2 NORMAS APLICABLES
• Resolución de Consejo Directivo N° 011-2017-SUNASS-CD, Reglamento De Calidad de Prestación de
Servicios de Saneamiento.
• Resolución de Consejo Directivo N° [Link], Resolución de Consejo Directivo que Aprueba
la “Modificación del Reglamento de la Calidad de la Prestación de Servicios de Saneamiento”.
• Norma técnica I.S. 010 instalaciones sanitarias para edificaciones.
Fecha: 09/03/2023
MEMORIA DESCRIPTIVA
Rev. 01
INSTALACIONES SANITARIAS
Página: 4 de 11
2 GENERALIDADES
2.1 NOMBRE DEL PROYECTO
"FACTIBILIDAD DE SERVICIO DE AGUA POTABLE EN EL ASENTAMIENTO HUMANO SIMON BOLIVAR, MZ
20, LOTE 7A, ZONA A, DEL DISTRITO DE JOSE LUIS BUSTAMANTE Y RIVERO, PROVINCIA Y
DEPARTAMENTO DE AREQUIPA"
2.2 CLIENTE
Los clientes que solicitan las conexiones de agua potable son:
SR. VICTOR SIMON VILCA QUISPE
SR. MOISES JESUS VILCA QUISPE
SRA. LOURDES CONCEPCION VILCA QUISPE
2.3 UBICACIÓN
El proyecto denominado "FACTIBILIDAD DE SERVICIO DE AGUA POTABLE EN EL ASENTAMIENTO HUMANO
SIMON BOLIVAR, MZ 20, LOTE 7A, ZONA A, DEL DISTRITO DE JOSE LUIS BUSTAMANTE Y RIVERO,
PROVINCIA Y DEPARTAMENTO DE AREQUIPA", se encuentra ubicado en:
REGIÓN : Arequipa
PROVINCIA : Arequipa
DISTRITO : José Luis Bustamante y Rivero
A. HUMANO : Simón Bolívar
MANZANA Y LOTE : 20, 7A
ZONA : A
2.4 LINDEROS Y MEDIDAS PERIMÉTRICAS
FRENTERA : 7.83 ML Calle 12
DERECHA : Lote 7
001 : 5.01 ML Lote 7
002 : 3.33 ML Lote 7
003 : 7.25 ML Lote 7
IZQUIERDA : 12.21 ML Lote 8
FONDO : 11.90 ML Lote 6
PERIMETRO DEL TERRENO : 47.53 ML
AREA DEL TERRENO : 124.37 M2
2.5 OBJETIVO
El objetivo de la presente memoria descriptiva de las Instalaciones Sanitarias es:
a) Describir la situación actual de las instalaciones sanitarias de agua fría y desagüe del lote en base a la
distribución arquitectónica.
Fecha: 09/03/2023
MEMORIA DESCRIPTIVA
Rev. 01
INSTALACIONES SANITARIAS
Página: 5 de 11
3 DESCRIPCIÓN DEL SISTEMA EXISTENTE
3.1 FUENTE DE ABASTECIMIENTO DE AGUA
• El suministro de agua para el Departamento 01 se realiza desde la red pública, que inicia desde la acometida
de agua (red matriz) hacia el medidor existente 01 de un calibre de 15 mm o Ø 1/2” de diámetro.
• El suministro de agua de los Departamentos 02, 03 y 04, se realizará desde la red pública hasta el banco de
medidores 02, 03 y 04 proyectado de un calibre de 15 mm o Ø 1/2”, como se muestra en los planos con una
acometida de Ø 1”.
3.2 REDES DE AGUA FRÍA Y CALIENTE
• El sistema de abastecimiento de agua fría para los departamentos 01, 02, 03 y 04 se denomina sistema
indirecto, puesto que cuenta con tanques elevados (1100 litros) cada uno, desde donde se alimenta hacia
la red interna de distribución de PVC Ø 3/4” y Ø 1/2”, para abastecer de agua fría a cada aparato sanitario
que cuentan el departamento.
• El suministro de agua caliente para los departamentos 01 y 04 se realizan de forma independiente mediante
un Panel Solar, el cual es abastecido de agua fría desde una derivación del tanque elevado perteneciente
al mismo departamento, para luego ser calentado y dirigido mediante alimentadores de CPVC Ø 3/4” hacia
departamento correspondiente, para abastecer los aparatos sanitarios mediante redes internas de CPVC
Ø 1/2" y Ø 3/4", accesorios del mismo diámetro y material según se requiera.
3.3 REDES DE DESAGÜE, VENTILACIÓN Y DRENAJE PLUVIAL
• Las redes de desagüe existentes del lote en general, está compuesto por tuberías troncales y ramales de
PVC Ø 4”, Ø 2”, accesorios del mismo material, el cual se conecta mediante montantes de los niveles
superiores, llegando al semisótano, estás tuberías van colgadas al techo del semisótano, para finalmente
llegar hasta la conexión existente, mostrados en el plano, IS-04, IS-05 y IS-06 para luego descargar hacia la
red colectora pública.
• Las redes de ventilación, está compuesto por montantes de PVC Ø 4”, Ø 2”, accesorios del mismo material,
los cuales se conectan con los niveles superiores y derivan hacia la azotea y/o techo.
• El drenaje pluvial está compuesto por canaletas semicirculares de concreto y tuberías de PVC Ø 3”, los
cuales recolectan las aguas de lluvia en la azotea y áreas libres, derivándolas al semisótano, mediante
montantes del mismo diámetro, estás tuberías van colgadas al techo del semisótano, llegando finalmente
hacia nivel de vereda.
4 CÁLCULOS JUSTIFICATORIOS
Mediante este acápite se justifica el funcionamiento hidráulico de las redes existentes de agua fría suministrado
desde el medidor proyectado.
Fecha: 09/03/2023
MEMORIA DESCRIPTIVA
Rev. 01
INSTALACIONES SANITARIAS
Página: 6 de 11
4.1 CONSUMO PROMEDIO DIARIO
Consumo Diario. - El consumo mínimo diario de agua potable doméstico, en Lt/día se calcula según NORMA
IS.010, Cap. 2.2 Inciso B, obteniendo el siguiente resultado:
Cuadro N° 1: Consumo Promedio Diario
Descripción Cantidad Dotación Sub Total
Departamento 01 3 Dormitorios 1200 lts/día 1200 lts
Departamento 02 3 Dormitorios 1200 lts/día 1200 lts
Departamento 03 3 Dormitorios 1200 lts/día 1200 lts
Departamento 04 3 Dormitorios 1200 lts/día 1200 lts
DOTACION DIARIA 4800 lts
Al tratarse de un sistema indirecto para los departamentos 01, 02, 03 y 04, y por contar con tanques elevados que
almacena agua, según el RNE recomienda que la capacidad de dicho tanque tiene que ser igual al consumo diario
con un mínimo de 1000 litros, por lo tanto, para el presente proyecto se recomienda que el tanque elevado tenga
1100 litros de capacidad debido a que se trata de un volumen comercial cercano a la dotación requerida para los
departamentos.
4.2 DEMANDA MAXIMA SIMULTÁNEA
El cálculo de demanda simultánea se utilizará para el diseño de la red interna de los departamentos 02, 03 y 04
se detalla a continuación:
Cuadro N° 2 Demanda Máxima Simultánea para el Departamento 02
Sub Total
Descripción Cantidad Unidades de gasto
TANQUE
DEPARTAMENTO 02
Inodoro - Con Tanque 3 Unidades 3.00 U Hunter 9.00
Lavatorio 3 Unidades 0.75 U Hunter 2.25
Urinario - Con Tanque 1 Unidades 3.00 U Hunter 3.00
Ducha 2 Unidades 1.50 U Hunter 3.00
Lavadero 3 Unidades 2.00 U Hunter 6.00
TOTAL UNIDADES HUNTER 23.25
SUB TOTAL LPS 0.61 L/s
Cuadro N° 2 Demanda Máxima Simultánea para el Departamento 03
Sub Total
Descripción Cantidad Unidades de gasto
TANQUE
DEPARTAMENTO 03
Inodoro - Con Tanque 3 Unidades 3.00 U Hunter 9.00
Lavatorio 3 Unidades 0.75 U Hunter 2.25
Urinario - Con Tanque 1 Unidades 3.00 U Hunter 3.00
Ducha 2 Unidades 1.50 U Hunter 3.00
Lavadero 3 Unidades 2.00 U Hunter 6.00
TOTAL UNIDADES HUNTER 23.25
SUB TOTAL LPS 0.61 L/s
Fecha: 09/03/2023
MEMORIA DESCRIPTIVA
Rev. 01
INSTALACIONES SANITARIAS
Página: 7 de 11
Cuadro N° 2 Demanda Máxima Simultánea para el Departamento 04
UH PARCIAL UH TOTAL
Descripción Cantidad TOTA UNIDAD UNIDAD
AF AC TOTAL AF AC
L
DEPARTAMENTO 04
Inodoro - Con Tanque 3 unidades 3.00 3.00 U Hunter 9.00 9.00 U Hunter
Lavatorio 3 unidades 1.00 0.75 0.75 U Hunter 3.00 2.25 2.25 U Hunter
Ducha 2 unidades 2.00 1.50 1.50 U Hunter 4.00 3.00 3.00 U Hunter
Urinario - Con Tanque 1 unidades 3.00 3.00 U Hunter 3.00 3.00 U Hunter
Lavadero 3 unidades 3.00 2.00 2.00 U Hunter 9.00 6.00 6.00 U Hunter
TOTAL DE UNIDADES HUNTER (DEPARTAMENTO 04) 28.00 23.25 11.25 UH
SUB TOTAL LPS (DEPARTAMENTO 04) 0.71 L/s 0.61 L/s 0.38 L/s
4.3 PRESION DEL PREDIO
La presión fue medida durante el trabajo en campo con un manómetro de glicerina, obteniendo una presión de 60
PSI, para los cálculos correspondientes. Cabe mencionar que, esta presión fue medida en el primer piso de la
edificación.
Fecha: 09/03/2023
MEMORIA DESCRIPTIVA
Rev. 02
INSTALACIONES SANITARIAS
Página: 8 de 11
4.4 CÁLCULO DE LÍNEA DE ACOMETIDA Y PRESION EN EL PUNTO MAS DESFAVORABLE
La línea de acometida hacia la edificación se calcula con las siguientes consideraciones de acuerdo a los Medidores 02, 03 y 04 (sistema indirecto):
- Caudal de medidor 02 = 0.15 L/s
- Caudal de medidor 03 = 0.15 L/s
- Caudal de medidor 04 = 0.15 L/s
- Caudal Total = 0.45 L/s
Para el medidor proyectado 04 se considera la MDS: 0.15 l/s
- Estructura de almacenamiento : Tanque elevado de 1100 litros
- Tiempo de llenado : 2 horas (7200 s)
- Caudal de llenado de tanque : 0.15 l/s
Caudal de acometida = 0.45 l/s
Cuadro N° 3 Instalaciones Sanitaria Sistema de Abastecimiento Indirecto "Redes de Agua Potable"
Diseño y cálculo "Dimensionamiento de
Descripción: tuberías" MEDIDOR = 1/2"
Elaborado por: Yury Ebert Caceres Nina CAUDAL DE DISEÑO m³/h = 0.54 PRESIÓN = 60.00 psi
Cliente: PRESIÓN MÍNIMA DE SERVICIO Mca = 20.18 Mca = 42.24 m
PÉRDIDA DE PRESIÓN EN EL MEDIDOR
Lugar: Mca = 0.27
Diseño y Dimensionamiento de las tuberías hacia Tanque Elevado- AGUA FRIA
D(m) Longitud Longitud
Unidas de Longitud Cota piezométrica Presión IS-010 >=
Tramo Q m3/s V(m/s) S(m/m) de tubería equival Hf (m)
gasto Pulg mm total(m) (m) (mca) 2.00 (mca)
(m) (m)
Acometida RED M - MED 4 0.00045 1 0.0294 0.016 Ok 0.016 5.00 1.00 6.00 0.37 0.00 41.87 Correcto
MED 2 - T.E. 0.00015 1/2 0.0174 0.631 Ok 0.028 36.97 7.39 44.36 1.25 15.50 25.12 Correcto
Fecha: 09/03/2023
MEMORIA DESCRIPTIVA
Rev. 02
INSTALACIONES SANITARIAS
Página: 9 de 11
Cuadro N° 4 Cálculo de la presión en el punto más desfavorable del departamento 04
Descripción: Diseño y cálculo "Dimensionamiento de tuberías" ALTURA DE TANQUE ELEVADO = 15.50
Elaborado por: Yury Ebert Caceres Nina ALTURA DE AZOTEA = 13.00
Cliente: PERDIDA DE PRESIÓN EN EL SISTEMA = 2.63
Lugar:
Diseño y Dimensionamiento del Ramal más Desfavorable - Presión Mínima - AGUA FRIA
D(m) Longitud de Longitud Longitud Cota Presión IS-010 >=
Unidas de gasto Tramo Q m3/s V(m/s) S (m/m) Hf (m)
Pulg m tubería (m) equival (m) total(m) Piezométrica (mca) 2.00 (mca)
28.00 T.E. - A 0.00071 3/4 0.0229 1.724 Ok 0.116 1.89 0.38 2.27 0.26 13.00 2.24 Correcto
23.25 A-B 0.00061 3/4 0.0229 1.481 Ok 0.089 15.01 3.00 18.01 1.61 7.80 5.83 Correcto
21.25 B-C 0.00058 1/2 0.0174 2.439 Ok 0.301 0.55 0.11 0.66 0.20 7.80 5.63 Correcto
19.25 C-D 0.00054 1/2 0.0174 2.271 Ok 0.266 0.32 0.06 0.38 0.10 7.80 5.53 Correcto
5.25 D-E 0.00025 1/2 0.0174 1.051 Ok 0.069 4.85 0.97 5.82 0.40 7.80 5.13 Correcto
4.50 E-F 0.00023 1/2 0.0174 0.967 Ok 0.060 0.20 0.04 0.24 0.01 7.80 5.11 Correcto
1.50 F-G 0.00008 1/2 0.0174 0.336 Ok 0.009 3.45 0.69 4.14 0.04 9.60 3.27 Correcto
Por lo tanto, la presión de la red pública es suficiente para alimentar el aparato más desfavorable y para llenar el tanque elevado del departamento 04, como se
muestra en los cuadros anteriores.
Fecha: 09/03/2023
MEMORIA DESCRIPTIVA
Rev. 02
INSTALACIONES SANITARIAS
Página: 10 de 11
4.5 SISTEMA DE AGUA CALIENTE
Cuadro N° 5 Instalaciones Sanitaria Sistema de Abastecimiento Directo "Redes de Agua Potable"
Descripción: Diseño y cálculo "Dimensionamiento de tuberías" MEDIDOR = 1/2"
Elaborado por: Yury Ebert Caceres Nina CAUDAL DE DISEÑO m³/h = 1.37
Cliente: PRESIÓN MÍNIMA DE SERVICIO Mca = 15.14
Lugar:
Diseño y Dimensionamiento de tuberías hacia la Therma Solar
D(m) Longitud Cota
Longitud de Longitud Presión IS-010 >=
Unidas de gasto Tramo Q m3/s V(m/s) S (m/m) equival Hf (m) piezométrica
Pulg m tubería (m) total(m) (mca) 2.00 (mca)
(m) (m)
11.25 T.E. - T.S. 0.00038 3/4 0.0229 0.923 Ok 0.039 2.97 0.59 3.56 0.14 13.00 2.10 Correcto
Cuadro N° 6 Perdida de presión para el punto más desfavorable agua caliente
Descripción: Diseño y calculo "Dimensionamiento de tuberías" PRESIÓN EN LA THERMA SOLAR = 2.10 MCA
Elaborado por: Yury Ebert Caceres Nina CAUDAL DE DISEÑO = 1.37 M3/H
Cliente: ALTURA DE THERMA SOLAR = 13.00 M
Lugar:
Diseño y Dimensionamiento del Ramal más Desfavorable - Presión Mínima - AGUA CALIENTE
D(m) Longitud Cota
Longitud de Longitud Presión IS-010 >=
Unidas de gasto Tramo Q m3/s V(m/s) S (m/m) equival Hf (m) piezométrica
Pulg mm tubería (m) total(m) (mca) 2.00 (mca)
(m) (m)
11.25 T.S. - A' 0.00038 1/2 0.0174 1.598 Ok 0.144 15.11 3.02 18.13 2.60 7.80 4.69 Correcto
9.25 A' - B' 0.00035 1/2 0.0174 1.472 Ok 0.124 0.56 0.11 0.67 0.08 7.80 4.61 Correcto
7.25 B' - C' 0.00029 1/2 0.0174 1.220 Ok 0.090 0.40 0.08 0.48 0.04 7.80 4.57 Correcto
2.25 C' - D' 0.00012 1/2 0.0174 0.505 Ok 0.019 4.05 0.81 4.86 0.09 7.80 4.47 Correcto
1.50 D' - E' 0.00008 1/2 0.0174 0.336 Ok 0.009 4.04 0.81 4.85 0.05 9.60 2.63 Correcto
Fecha: 09/03/2023
MEMORIA DESCRIPTIVA
Rev. 02
INSTALACIONES SANITARIAS
Página: 11 de 11
5. CONCLUSIONES
• La Edificación en cuestión cuenta actualmente con 01 conexión existente de agua fría de categoría
doméstica, la cual alimenta al Departamento 01 ubicado en el primer nivel.
• Los departamentos 02, 03 y 04 tienen uso doméstico, por lo que, a través de la presente memoria descriptiva
se solicita CUATRO (03) NUEVAS CONEXIONES DE AGUA POTABLE DE Ø1/2” de diámetro de
CATEGORIA DOMESTICA, con una (01) ACOMETIDA DE Ø1” de diámetro.
6 RELACIÓN DE PLANOS
Los planos que conforman el proyecto de instalaciones sanitarias son los siguientes:
N° LAMINA DESCRIPCIÓN ESCALA
IS-01 Red de Agua Fría y Caliente Indicada
IS-02 Red de Agua Fría y Caliente Indicada
IS-03 Red de Agua Fría y Caliente Indicada
IS-04 Red de Desagüe, Ventilación y Drenaje Pluvial Indicada
IS-05 Red de Desagüe, Ventilación y Drenaje Pluvial Indicada
IS-06 Red de Desagüe, Ventilación y Drenaje Pluvial Indicada
IS-07 Influencia de medidores e Isométrico Indicada
