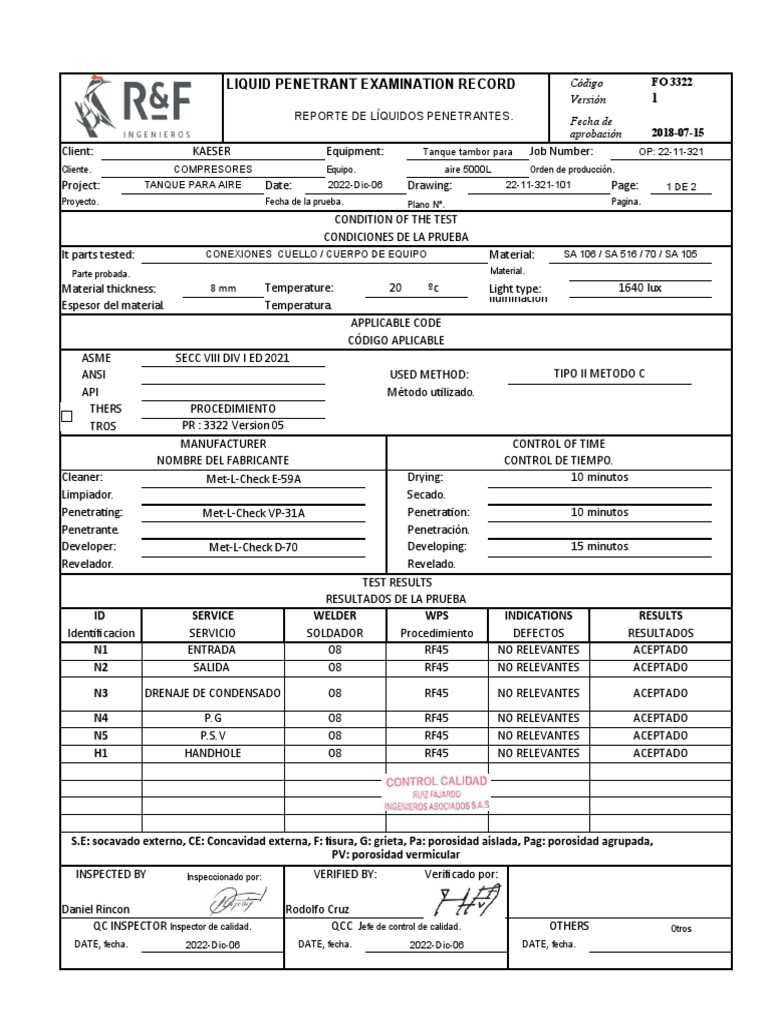

LIQUID PENETRANT EXAMINATION RECORD Código FO 3322

Versión 1
REPORTE DE LÍQUIDOS PENETRANTES. Fecha de
aprobación 2018-07-15
Client: KAESER Equipment: Tanque tambor para Job Number: OP: 22-11-321
Cliente. COMPRESORES Equipo. aire 5000L Orden de producción.
Project: TANQUE PARA AIRE Date: 2022-Dic-06 Drawing: 22-11-321-101 Page: 1 DE 2
Proyecto. Fecha de la prueba. Plano Nº. Pagina.

CONDITION OF THE TEST

CONDICIONES DE LA PRUEBA
It parts tested: CONEXIONES CUELLO / CUERPO DE EQUIPO Material: SA 106 / SA 516 / 70 / SA 105
Parte probada. Material.

Material thickness: 8 mm Temperature: 20 ºc Light type: 1640 lux

Espesor del material. Temperatura. Iluminación
.
APPLICABLE CODE
CÓDIGO APLICABLE
ASME SECC VIII DIV I ED 2021
ANSI USED METHOD: TIPO II METODO C
API Método utilizado.
OTHERS PROCEDIMIENTO
OTROS PR : 3322 Version 05
MANUFACTURER CONTROL OF TIME
NOMBRE DEL FABRICANTE CONTROL DE TIEMPO.
Cleaner: Met-L-Check E-59A Drying: 10 minutos
Limpiador. Secado.
Penetrating: Met-L-Check VP-31A Penetration: 10 minutos
Penetrante. Penetración.
Developer: Met-L-Check D-70 Developing: 15 minutos
Revelador. Revelado.
TEST RESULTS
RESULTADOS DE LA PRUEBA
ID SERVICE WELDER WPS INDICATIONS RESULTS
Identificacion SERVICIO SOLDADOR Procedimiento DEFECTOS RESULTADOS
N1 ENTRADA O8 RF45 NO RELEVANTES ACEPTADO
N2 SALIDA O8 RF45 NO RELEVANTES ACEPTADO

N3 DRENAJE DE CONDENSADO O8 RF45 NO RELEVANTES ACEPTADO

N4 P.G O8 RF45 NO RELEVANTES ACEPTADO

N5 P.S.V O8 RF45 NO RELEVANTES ACEPTADO
H1 HANDHOLE O8 RF45 NO RELEVANTES ACEPTADO

S.E: socavado externo, CE: Concavidad externa, F: fisura, G: grieta, Pa: porosidad aislada, Pag: porosidad agrupada,
PV: porosidad vermicular
INSPECTED BY Inspeccionado por: VERIFIED BY: Verificado por:

Daniel Rincon Rodolfo Cruz

QC INSPECTOR Inspector de calidad. QCC Jefe de control de calidad. OTHERS Otros
DATE, fecha. 2022-Dic-06 DATE, fecha. 2022-Dic-06 DATE, fecha.
 LIQUID PENETRANT EXAMINATION RECORD Código FO 3322
Versión 1
REPORTE DE LÍQUIDOS PENETRANTES. Fecha de
aprobación 2018-07-15
Client: KAESER Equipment: Tanque tambor para Job Number: OP: 22-11-321
Cliente. COMPRESORES Equipo. aire 5000L Orden de producción.
Project: TANQUE PARA AIRE Date: 2022-Dic-06 Drawing: 22-11-321-101 Page: 2 DE 2
Proyecto. Fecha de la prueba. Plano Nº. Pagina.

PHOTOGRAPHIC RECORD
REGISTRO FOTOGRAFICO

INSPECTED BY Inspeccionado por: VERIFIED BY: Verificado por:

Daniel Rincon Rodolfo Cruz

QC INSPECTOR Inspector de calidad. QCC Jefe de control de calidad. OTHERS Otros
DATE, fecha. 2022-Dic-06 DATE, fecha. 2022-Dic-06 DATE, fecha.
