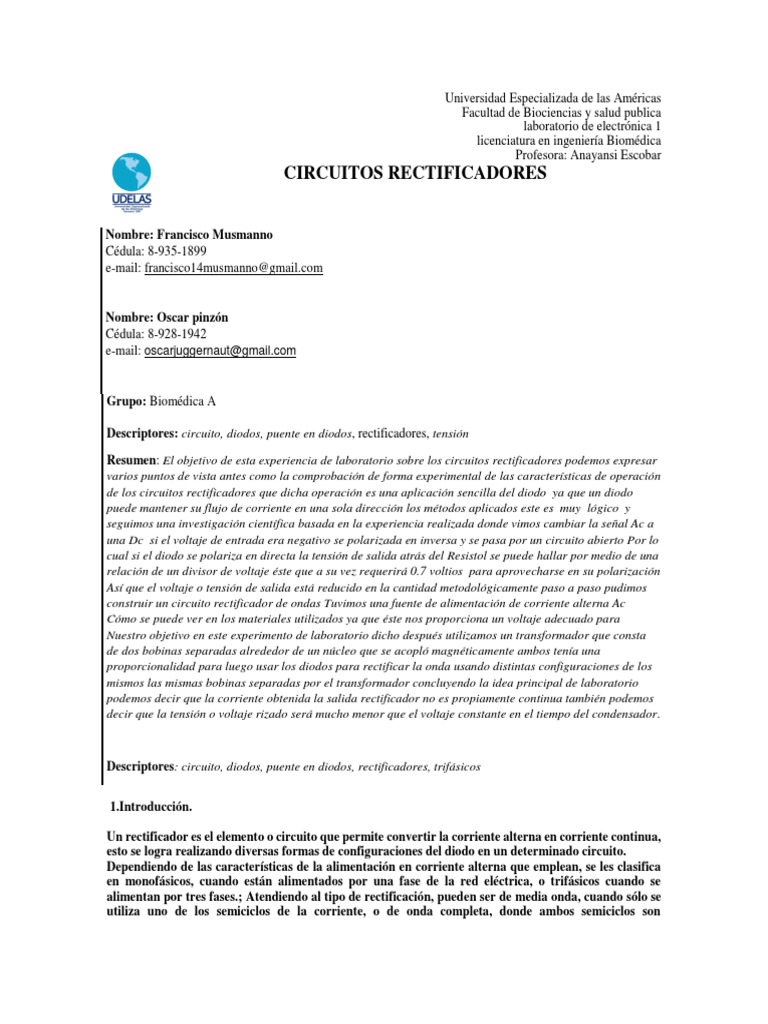

Universidad Especializada de las Américas

Facultad de Biociencias y salud publica

laboratorio de electrónica 1
licenciatura en ingeniería Biomédica
Profesora: Anayansi Escobar
CIRCUITOS RECTIFICADORES

Nombre: Francisco Musmanno

Cédula: 8-935-1899
e-mail: francisco14musmanno@gmail.com

Nombre: Oscar pinzón

Cédula: 8-928-1942
e-mail: oscarjuggernaut@gmail.com

Grupo: Biomédica A

Descriptores: circuito, diodos, puente en diodos, rectificadores, tensión

Resumen: El objetivo de esta experiencia de laboratorio sobre los circuitos rectificadores podemos expresar
varios puntos de vista antes como la comprobación de forma experimental de las características de operación
de los circuitos rectificadores que dicha operación es una aplicación sencilla del diodo ya que un diodo
puede mantener su flujo de corriente en una sola dirección los métodos aplicados este es muy lógico y
seguimos una investigación científica basada en la experiencia realizada donde vimos cambiar la señal Ac a
una Dc si el voltaje de entrada era negativo se polarizada en inversa y se pasa por un circuito abierto Por lo
cual si el diodo se polariza en directa la tensión de salida atrás del Resistol se puede hallar por medio de una
relación de un divisor de voltaje éste que a su vez requerirá 0.7 voltios para aprovecharse en su polarización
Así que el voltaje o tensión de salida está reducido en la cantidad metodológicamente paso a paso pudimos
construir un circuito rectificador de ondas Tuvimos una fuente de alimentación de corriente alterna Ac
Cómo se puede ver en los materiales utilizados ya que éste nos proporciona un voltaje adecuado para
Nuestro objetivo en este experimento de laboratorio dicho después utilizamos un transformador que consta
de dos bobinas separadas alrededor de un núcleo que se acopló magnéticamente ambos tenía una
proporcionalidad para luego usar los diodos para rectificar la onda usando distintas configuraciones de los
mismos las mismas bobinas separadas por el transformador concluyendo la idea principal de laboratorio
podemos decir que la corriente obtenida la salida rectificador no es propiamente continua también podemos
decir que la tensión o voltaje rizado será mucho menor que el voltaje constante en el tiempo del condensador.

Descriptores: circuito, diodos, puente en diodos, rectificadores, trifásicos

1.Introducción.

Un rectificador es el elemento o circuito que permite convertir la corriente alterna en corriente continua,
esto se logra realizando diversas formas de configuraciones del diodo en un determinado circuito.
Dependiendo de las características de la alimentación en corriente alterna que emplean, se les clasifica
en monofásicos, cuando están alimentados por una fase de la red eléctrica, o trifásicos cuando se
alimentan por tres fases.; Atendiendo al tipo de rectificación, pueden ser de media onda, cuando sólo se
utiliza uno de los semiciclos de la corriente, o de onda completa, donde ambos semiciclos son
aprovechados. Un circuito rectificador de media onda es construido con un diodo ya que este puede
mantener el flujo de corriente en una sola dirección, se puede utilizar para cambiar una señal de AC a
una de CC. Cuando la tensión de entrada es positiva, el diodo se polariza en directo y se puede sustituir
por un corto circuito. Si la tensión de entrada es negativa el diodo se polariza en inverso y se puede
remplazar por un circuito abierto. Por tanto, cuando el diodo se polariza en directo, la tensión de salida
a través de la carga se puede hallar por medio de la relación de un divisor de tensión sabemos además
que el diodo requiere 0.7 voltios para polarizarse así que la tensión de salida esta reducida en esta
cantidad (este voltaje depende del material de la juntura del diodo). Cuando la polarización es inversa,
la corriente es cero, de manera que la tensión de salida también es cero.
El rectificador de media onda no es muy eficiente debido a que durante la mitad de cada ciclo la entrada
se bloquea completamente desde la salida, perdiendo así la mitad de la tensión de alimentación. El voltaje
de salida en este tipo de rectificador es aproximadamente 0.45 el voltaje máximo de la señal de entrada.
la corriente obtenida en la salida de los rectificadores no es propiamente continua y dista mucho de ser
aceptablemente constante, lo que la inutilizaría para la mayoría de las aplicaciones electrónicas. Para
evitar este inconveniente se procede a un filtrado para eliminar el rizado de la señal pulsante rectificada;
Esto se realiza mediante filtros RC (resistencia-capacitancia), obteniéndose finalmente a la salida una
corriente continua con un rizado que depende del filtro y la carga, de modo que, sin carga alguna, no
existe rizado. La tensión de rizado (Vr) será mucho menor que V si la constante de tiempo del
condensador R·C es mucho mayor que el período de la señal. Entonces consideraremos la pendiente de
descarga lineal. El rectificador de onda completa es un buen mecanismo para convertir la señal alterna
en señal directa sin embargo se requieren de otros elementos electrónicos para que esta corriente sea
aplicable en nuestro diario vivir.

Objetivo: Como objetivo principal ya se dijo en específico conocer las características de la operación de
los circuitos rectificadores aparte de esto en vista digital o informática o también por medio de la
experiencia realizada en el laboratorio Cómo utilizar el Ok si los copió de dos canales como también se
había visto en el anterior de laboratorio conectando los cables de conexión a los diodos utilizado también
el transformador con derivación central otro objetivo principal la utilización de del osciloscopio para ver
la onda de voltaje y la del voltaje del transformador aprendiendo de la carga de inductores amplitudes y
tiempo podemos señalar como activo que se describen ciclo y semiciclos de anda ambas partes de los
circuitos también podemos señalar que puede que veamos ciertos inconvenientes en cuanto a la lectura
de los datos

2. Materiales y Equipos

 1 osciloscopio de dos canales

 1 multímetro Digital
 1 placa de Prueba
 1 transformador 1A, 120V/12V, con derivación central
 2 diodos 1N4001
 1 Puente de diodos
 1 Resistencia de 1KΩ 1W
 Cables de conexión
 Adaptadores de tres terminales

1-Osciloscopio de 2 canales: Es un dispositivo eléctrico para registrar oscilaciones de ondas mediante una
pantalla, que la misma fue utilizada para ver cómo se comportaban las ondas en las gráficas.

2-Multímetro digital: Dispositivo eléctrico que nos permite medir directamente las magnitudes eléctricas del
circuito.

3-Placa de prueba: Es un tablero con orificios que se encuentran conectados eléctricamente entre sí de manera
interna. Nos permite construir, formas y ejercer el circuito.
4- transformador 1A, 120/12v, con derivación central: máquina eléctrica que permite aumentar o disminuir
la tensión en un circuito eléctrico de corriente alterna, manteniendo la potencia.

5-diodos 1N4001: Se utiliza principalmente para convertir la corriente alterna en directa.

6- puente de diodos: Está compuesto de 4 diodos, suelen ser tipo Zener dado que estos al aplicar una tensión
eléctrica positiva del ánodo respecto a negativa en el cátodo (polarización directa

7- resistencia de 1K OHM 1W: Oposición que presenta un conductor al paso de la corriente eléctrica

8-Cables de conexión: Se utilizan para conectar un dispositivo eléctrico a otro

9-Adaptadores de 3 terminales: Este dispositivo forma un circuito eléctrico al conectar la ficha.

Procedimiento

Procedimiento en el cual aplicamos el laboratorio fue muy simple en el cual rectificador de media onda y lo
observamos en ondas de voltaje y voltaje rl conectamos el canal uno de si los copió los terminales del
secundario del transformador y a través del Canal 2 y observamos tu tiempo de la oxidación logramos calcular
por medio de fórmulas matemáticas el voltaje ese voltaje pico voltaje pico rl etcétera la frecuencia
transformador armamos el circuito en la figura número 2 cortamos el canal 1 del óxido copia del secundario del
transformador y el Canal 2 a través de la carga completamos la calculando los voltajes y corrientes de queridos
utilizamos diferentes tipos de ls se redujo el y observamos el efecto de la carga en el circuito mostrado en el
osciloscopio

3. Resultados y Discusión
3.1 -Del circuito de la figura Nº1, dibuje a mano alzada las formas de onda de Vd. y VRL en papel
cuadriculado que usted observa en el osciloscopio. Conecte el canal 1 y 2 respectivamente al diodo y a
RL y compare con la dibujada por usted.

3.2-Conecte el canal 1 del osciloscopio a las terminales del secundario del transformador y el canal 2 a
través de la carga RL grafique ambos voltajes a mano alzada en papel milimétrico (amplitudes, tiempo,
etc.)

3.3- Complete la tabla Nº1 con los valores medidos en el circuito de la figura Nº1.

3.3.1- ¿Cuál es la frecuencia del secundario del transformador?

R. 59 Hertz

3.3.2- ¿Cuál es la frecuencia de VRL Conecte el canal 1 del osciloscopio al secundario del transformador
y el canal 2 en las terminales de la carga?

R. 60 Hertz

3.4- Complete la tabla Nº2

3.5-Arme el circuito de la figura Nº2

3.6-Conecte el canal 1 del osciloscopio al secundario del transformador y el canal 2 a la carga,

grafique ambas señales en papel cuadriculado.
3.7-Complete la tabla 3. Calcule primeros lo voltajes y corrientes requeridos, luego mida los
mismos y compare los valores calculados con los medidos.

3.8Con Rs = 0

3.8.1-Dibuje la forma de onda de V0 y determine la magnitud de Vrpp

3.8.1- Mida VODC y compárelo con el correspondiente valor de la tabla Nº 3,

R. VODC=12,83 V

3.8.3- Aumente C y observe el cambio en Vrpp en el osciloscopio

R . Vrpp =2,6 V, Vrms=16,3 V

3.8.4Reduzca RL y observe el efecto de la carga en el circuito mostrando Vo en el esciloscopio

R.Vo=12,9 V

3.9- Ecuaciones matemáticas

1Hz=1/T (1)

f = ω / (2π) (2)

F =1/T (3)

U = √(P x R) (4)

3.10- Figuras y tablas

3.10.1- Figuras

Figura Nº1 ,3.1

 Figura Nº2 Comparación de la señal de entrada versus la señal de salida (media onda)3.2

Figura Nº3, (Nº2 Rectificador de media Onda con Puente de Diodos) 3.5

Figura Nº 4, Onda completa realizada con el puente de diodo, 3.6

V1 T1
-120/120V TRANS
Rs

60 Hz
C R1
1k

Figura Nº 5 Circuito rectificador de onda completa con filtro capacitivo

Figura Nº 6 simulador electrónico , 3.8.1

3.10.2-tablas

Complete la tabla Nº1 con los valores medidos en el circuito de la figura Nº1. 3.3
Vs RMS Vs Pico VRL Pico VRL DC IRL Pico IRL DC
Medido 11.3 V 16,5 V 11,2 V 5,24 V 11,2mA 5,24mA
Calculado 12 V 16,97 V 11,3 V 5,38 V 11,3mA 5,38mA

tabla Nº2 ,3.4

Vs RMS Vs Pico VR1Pico VR1 DC IR1 Pico IR1 DC
Medido 4,6 V 16,6 V 5,05 V 10,4 V 5,05 mA 10,4 mA
Calculado 6V 16,97 V 4,97 V 10,79 V 4,97 mA 10,79 mA

Tabla Nº3, 3.7

Vs RMS Vs Pico VR1Pico VR1 DC IR1 Pico IR1 DC
Medido 11,4 V 16,5 V 9,61 V 10,04 V 9,61 mA 10,04 mA
Calculado 12 V 16,97 V 10,08 V 10,34 V 10,08 mA 10,34 mA

4- Referencias bibliográficas

 Libro de Circuitos micro electrónicos de Adel s. Sedra, Oxor.

 Electrónica teoría de circuitos, Robert Boylestad, Louis Nashelshy cuarta edición.
 http://www.asifunciona.com/fisica/ke_diodo/ke_diodo_3.htm
 https://es.wikipedia.org/wiki/Diodo
