Fundamentos de Corto Circuito

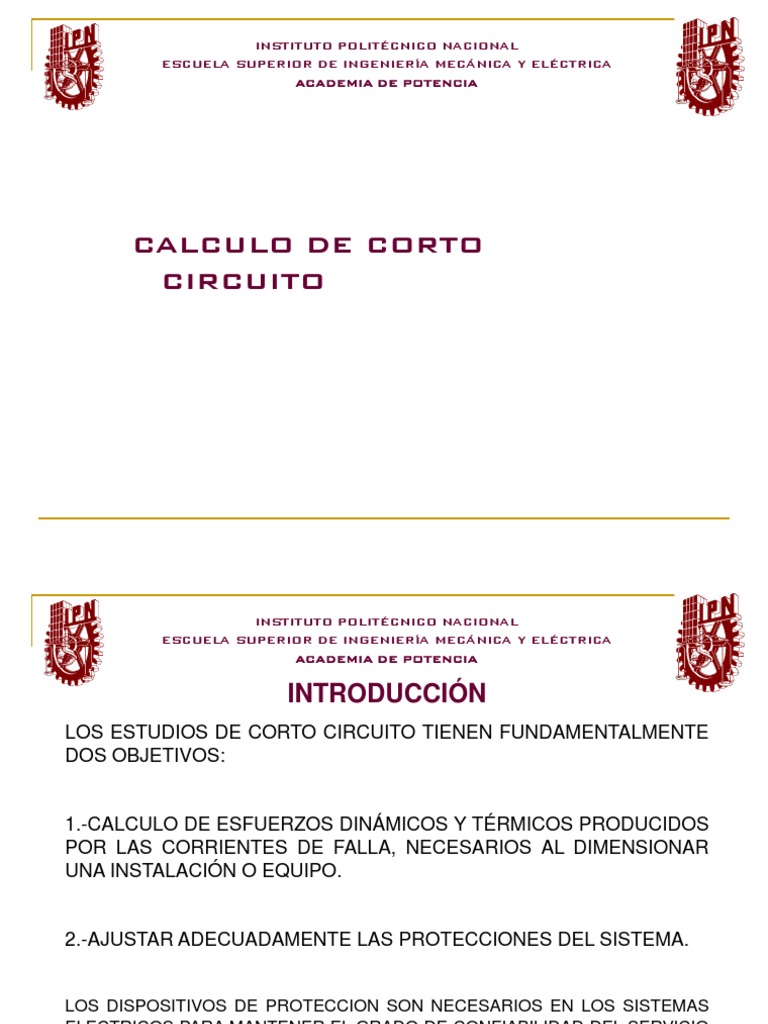

INSTITUTO POLITÉCNICO NACIONAL
ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA

ACADEMIA DE POTENCIA
CALCULO DE CORTO
CIRCUITO
INTRODUCCIÓN
LOS ESTUDIOS DE CORTO CIRCUITO TIENEN FUNDAMENTALMENTE
DOS OBJETIVOS:
1.-CALCULO DE ESFUERZOS DINÁMICOS Y TÉRMICOS PRODUCIDOS

POR LAS CORRIENTES DE FALLA, NECESARIOS AL DIMENSIONAR
UNA INSTALACIÓN O EQUIPO.
2.-AJUSTAR ADECUADAMENTE LAS PROTECCIONES DEL SISTEMA.
LOS DISPOSITIVOS DE PROTECCION SON NECESARIOS EN LOS SISTEMAS

ELECTRICOS PARA MANTENER EL GRADO DE CONFIABILIDAD DEL SERVICIO
EN UN NIVEL ACEPTABLE.
INTRODUCCIÓN ACADEMIA DE POTENCIA
En la practica es normal, calcular las corrientes de falla utilizando el método de

componentes simétricas, el cual permite analizar todo tipo de fallas: trifásicas, dos
fases, etc.
CAUSAS DE LAS FALLAS:

1.- Sobrevoltajes debidos a descargas atmosféricas.
2.- Sobrevoltajes debidos a maniobras y ferroresonancia.
3.- Degradación del aislamiento y ruptura (Edad y contaminación).
4.- Ruptura de conductores, aisladores y estructuras (torres, postes, etc.) debido
al viento, hielo, ramas de árbol, choques, etc.
5.- Daños en el aislamiento por roedores, pájaros, etc.
6.- Fuego.
CLASES DE LAS FALLAS:
Las fallas se clasifican en TEMPORALES y PERMANENTES.
1.- La falla TEMPORAL es aquella que desaparece antes de que se presente

daño serio en el equipo, y ejemplos de fallas temporales son el flameo de
aisladores de porcelana, movimiento de conductores por el aire. una falla
temporal puede convertirse en permanente si no se libera con rapidez.
2.- Una falla PERMANENTE es aquella que persiste independientemente de la

velocidad con la que el circuito es desenergizado, y ejemplos de estas fallas son
los conductores rotos, estructuras caídas, etc.
CONCEPTOS GENERALES:
TEOREMA DE THEVENIN:
Establece que cualquier circuito (lineal activo) con terminales de salida a y b,
puede sustituirse por una fuente de tensión Eth en serie con una impedancia Zth
A
Zth A
Eth
B
B
Circuito Lineal Activo
Circuito Equivalente De Thevenin

CONCEPTOS GENERALES: ACADEMIA DE POTENCIA
TRANSFORMACIÓN ESTRELLA - DELTA:
Un circuito pasivo con tres impedancias Za, Zb Y Zc, dispuestas en estrella (figura
A), puede sustituirse por un circuito con conexión delta (figura B) y viceversa.
FIGURA A “Cada impedancia de la delta es igual a la

suma de los productos de todos los pares
a b posibles de las impedancias de la estrella
Zab
dividida por la impedancia opuesta del
circuito en estrella”
Za Zb + Zb Zc + Zc Za
Zab =
Zc
Zc Za Zb + Zb Zc + Zc Za
Zbc =
Za
Za Zb + Zb Zc + Zc Za
c Zca =
Zb
TRANSFORMACIÓN DELTA - ESTRELLA :
FIGURA B
“Cada impedancia de la estrella es igual
al producto de las dos impedancias
a b adyacentes del circuito delta, dividido por
Zab
la suma de las tres impedancias de este
último circuito.
Zab * Zca
Za =
Zab + Zbc + Zca
Zc Zab * Zbc
Zb =
Zab + Zbc + Zca
Zbc * Zca
c Zc =
Zab + Zbc + Zca
RELACIÓN DE TRANSFORMACIÓN:
Se define como el cociente de la tensión primaria entre la tensión secundaria (por
fase), independiente de la conexión trifásica de los devanados. o bien, el cociente
de la corriente secundaria entre la corriente primaria.
Vp Is
a= =
Vs Ip
RELACIÓN DE TENSIONES:
Es el cociente de la tensión primaria entre líneas y la tensión secundaria entre
líneas.
Vp (entre línea)
a´=
Vs (entre línea)
REACTANCIAS Y COMPONENTES DEL SISTEMA:

CIRCUITOS EQUIVALENTES:
Los componentes fundamentales de un SEP son: Generadores, Transformadores,

Líneas de transmisión y Cargas.
El circuito equivalente de un componente es una representación eléctrica
monofásica que describe de manera aproximada el comportamiento real del
componente. “Viene a constituir un modelo del elemento a representar”.
Se usa un circuito monofásico debido a que se supone al sistema en estado
equilibrado (EEE), de modo que basta resolver una sola fase. Los valores para las
fases restantes se obtienen defasando 120º y 240º los valores de la fase
estudiada.
GENERADOR.
Máquinas síncronas cuya función es la de producir la energía eléctrica que será
transportada hasta los sitios de consumo.
Siendo el componente más complejo de un sistema eléctrico.
jX R
a
Neutro
Existen dos tipos: de rotor cilíndrico o polos lisos (turbinas térmicas), y de polos
salientes (hidráulicas).
En ambos tipos en estado estable, se definen las siguientes reactancias :

GENERADOR.
1.- Reactancia transitoria de eje directo (X´d).
2.- Reactancia subtransitoria de eje directo (X”d).
3.- Reactancia secuencia negativa (X2).
4.- Reactancia de secuencia cero (Xo).
Reactancias Típicas de Máquinas Síncronas en p.u.

Reactancias Turbogeneradores Hidrogeneradores Motores Síncronos
2 polos 4 polos
Xd 1.20 1.20 1.25 1.00

Xq 1.15 1.15 0.70 0.70
X´d 0.20 0.25 0.30 0.30
X”d 0.10 0.14 0.20 0.20
X2 0.10 0.14 0.20 0.20
X0 0.03 0.08 0.15 0.05
TRANSFORMADOR.
La impedancia de un transformador se obtiene a partir de la prueba de corto
circuito, la cuál consiste en cortocircuitar uno de sus devanados (generalmente el
de baja tensión) y aplicar paulatinamente una tensión reducida al otro devanado
hasta obtener la corriente nominal del transformador.
Rp + Rs j(Xp - Xs)
Inom
Vaplicado
Neutro
Prueba de corto circuito de un transformador
Es posible entonces, a partir de los valores de la prueba, obtener el valor de la

impedancia del transformador a partir de la ecuación:
Vaplicado
Z =
Inom
Circuito equivalente del transformador :
Rp j(Xp) j(X´s) R´s

a´
a
G -jB
Neutro
La siguiente tabla muestra los valores típicos de impedancia de los transformadores generalmente
usados en los sistemas eléctricos:
Tipo Tensión Nominal A.T. Potencia Nominal Impedancia (%)
(kV) (kVA) OA FOA
hasta 13.8 hasta 222 2.0 -
hasta 13.8 hasta 500 4.5 -
AO
hasta 13.8 hasta 2 500 5.8 -
23 todas 5.8 -
34.5 todas 6.3 -
hasta 23 todas 5.5 6.5

34.5 “ 6.0 7.5
69 “ 7.0 12.0
AO/FOA/FOA 115 “ 7.5 14.0
230 todas 9.0 16

400 “ 10.0 21
LA LÍNEA DE TRANSMISIÓN.
Para el caso de líneas de transmisión; la impedancia se calcula por unidad de
longitud.
r jX Z = r+jXL
a a
XL=(2Pf)(2x10 DMG) ohms/km
Donde:
r = resistencia de cualquiera de los tres
conductores ohms/km
F = Frecuencia.
Neutro DMG=(dab dbc dca)= Distancia Media
Geométrica.
RMG= Radio Medio Geométrico del, valor
de consulta en tablas de los conductores
respectivos.
CARGAS.
Las cargas estáticas de un sistema eléctrico pueden ser de dos tipos: estáticas
(impedancias) y rotativas (motores).
Las cargas estáticas pueden ser: soldadoras, hornos, alumbrado, calefacción, etc.
en circuitos equivalentes por fase.
CARGA ESTATICA
Rc jXc
Vnom a
Inom =
Z 2
(Vnom)
Snom = Vnom Inom =
Z
Neutro
2
(Vnom por fase)
Z=
Snom por fase
La representación mas sencilla y practica de un sistema eléctrico es el llamado

“diagrama unifilar”.
Mediante una línea simple y símbolos normalizados de cada componente,
proporciona de manera concisa las características más significativas del
sistema. INTERRUPTOR
MAQUINAS ROTATIVAS
CONEXIÓN DELTA
TRANSFORMADOR DE DOS CONEXIÓN ESTRELLA

DEVANADOS ATERRIZADA
TRANSFORMADOR DE
CORRIENTE
TRANSFORMADOR DE TRES
DEVANADOS
TRANSFORMADOR DE
POTENCIAL
En estudios de corto circuito es común simplificar aún más el circuito equivalente,

después de las siguientes consideraciones:
1.- Las cargas estáticas se eliminan, ya que no producen aportación a la falla,
generalmente, la corriente de corto-circuito es mucho mayor que la corriente
normal de carga (del orden de 7 a 15 veces).
2.- La resistencia de los generadores, transformadores y líneas se desprecia, debido
a que su magnitud es mucho menor a la magnitud de las reactancias
correspondientes. Solo se tomará en cuenta al obtener el grado de asimetría de la
corriente de falla.
3.- La rama de excitación de los transformadores se ignora, ya que la corriente de
excitación de los transformadores es del orden del 3% de la corriente de plena
carga, y ésta, es mucho menor que la corriente de falla.
4.- La capacitancia de las líneas de transmisión se desprecia, sucediendo algo
similar a la rama de excitación de los transformadores.
SIMBOLO SEC (+) SEC (-) SEC (0)
X X X
G G G G
G
X X
X G G
G G G
X X
G X G 3ZN G
G G
ZN
SIMBOLO SEC (+) SEC (-) SEC (0)
XT XT XT
XT XT
XT
P T S P S P S 3ZN P S
T T T
ZN
VALORES POR UNIDAD.

El valor por unidad (pu) se define como el cociente del valor real de dicha cantidad
entre el valor base, expresado como un decimal, Es decir:
Valor real
Valor (pu) = Valor % = (Valor pu) 100
Valor base
SELECCIÓN DE VALORES BASE.
En un sistema eléctrico generalmente se involucran cinco cantidades en los
cálculos:
Cantidad Símbolo Unidad
Corriente I A
Voltaje V V
Potencia (aparente) S VA
Impedancia Z ohm
Tiempo t seg.
El voltaje nominal y la potencia de los equipos es siempre conocido, por lo que

estas cantidades son seleccionadas como valor base.
ECUACIONES FUNDAMENTALES
Si se designa una cantidad base con el subíndice B, se tiene:
Potencia base = SB
Voltaje base = VB
Corriente base = IB
Impedancia base = ZB
Potencia base: Corriente base: Impedancia base:

S =
(VB )
2
IB = B A ZB Ohms
S B = 3VB I B VA 3VB SB
S B1
Z PU = Z ohms *
(VB1 )2
CAMBIO DE BASES
Cuado un fabricante proporciona la impedancia de un equipo en por unidad (o en
%), las bases son la potencia y el voltaje nominales del equipo, y este valor se
refiere a valores base comunes a todo el sistema por lo que es necesario el
cambio de bases.
Impedancia en por unidad ( p.u.) del equipo La misma impedancia referida a los
valores base del sistema
S B ( eq ) S B ( sis )
Z PU ( eq ) = Z Ohms Z PU ( sis ) = Z Ohms
(V )
B ( eq )
2
(VB ( sis ) )2
Despejando su valor en ohms e igualando para encontrar los valores referidos al

sistema:
2
 VB ( eq )  S B ( sis )
Z PU ( sis ) = Z PU ( eq )   Cambio de bases
V  S
 B ( sis )  B ( eq )
UNIFORMACION DE BASES.
Para referir los valores de impedancia a los del sistema, existen dos métodos;
MÉTODO DE TRANSFERENCIA
DE BASES.
1.- Dividir el sistema en tantas zonas como niveles de voltaje existan, cada
transformador es frontera de dos zonas.
2.- La potencia base, se transfiere sin cambio a las demás zonas, la tensión
base se transfiere a las zonas:
1
VBII = VBI (a) VBIII = VBI  
 a 
3.- Si las impedancias de equipos están en p.u. se realiza el cambio de base, con
bases de transferencia.
4.- Si las impedancias están en ohms se obtienen en p.u. y las bases transferidas
de la zona a la que pertenece el equipo.
MÉTODO DE TRANSFERENCIA DE BASES.
PARÁMETROS Ejemplo:
240/480 460/115
Sbase
I base = A
Vbase
Zona I Zona II Zona III
2 Vbase 1 Vbase 2 Vbase 3

Vbase
Z base =  Vbase1 Vbase1
Sbase =
Vbase 2 Vbase 2
2
 VB ( eq )  S B ( sis )
Z PU ( eq→sis ) = Z PU ( eq )   240 240  480 
V  =  Vbase 2 = 240  = 480
 B ( sis )  S B ( eq ) Vbase 2 480  240 
 115 
I ( A) = I PU (I base )
480 460
=  Vbase 3 = 480  = 120
Vbase 3 115  460 
OBTENCIÓN DE VALORES ABSOLUTOS O REALES.
Cuando el problema se ha resuelto en p.u., se hace necesario traducirlos a

cantidades absolutas de la siguiente forma:
I ( A ) = I PU *I B
VENTAJAS DE LOS VALORES POR UNIDAD.
1.- Indican el orden de magnitud de las cantidades por unidad

2.- Producto y cociente resultan en p.u.
3.- Los valores del transformador en p.u. son iguales en el primario y el
secundario
4.- Las impedancias en p.u. de maquinas y transformadores tienen valores de
margen estrecho, aunque en valor ohmico sea amplio.
5.- La forma de conexión de los transformadores no afecta la impedancia p.u.
TIPOS DE FALLAS
El termino “falla” se utiliza en la practica de la ingeniería eléctrica como un

sinónimo de “cortocircuito”
Una falla puede ser balanceada o desbalaneada. Es balaceada cuando las tres
fases intervienen de manera semejante en el cortocircuito. “Balanceada”,
“Simétrica”.
Una falla es desbalanceada cuando las tres fases intervienen en el cortocircuito
de manera diferente.
➢ Tres fases a tierra.
➢ Tres fases entre si.
➢ Dos fases a tierra.
➢ Dos fases entre si.
➢ Una fase a tierra.
Para fallas en terminales de un generador se presentan
1 a. Tres fases a tierra con neutro aterrizado.
b. Tres fases a tierra con neutro aislado.
2 a. Tres fases entre si con neutro aterrizado.
b. Tres fases entre si con neutro aislado.
2006
Ia a
Ia a
iX
iX
Ea Falla
Eb Ea
iX
Ec b Neutro del Neutro de la
iX
In=0 generador falla
c
Falla balanceada en un generador
Por esta razón, para toda falla balanceada en las terminales de un generador, la
corriente de cortocircuito se puede calcular estudiando solo una fase, es decir
resolviendo el circuito equivalente del generador.
La corriente de una falla balanceada en las terminales de un generador:
Ea
I=
Donde:
I = Corriente de falla
jX Ea = Voltaje al neutro en vació
X = Reactancia del generador
REACTANCIAS DE LAS MAQUINAS SINCRONÍAS Y LA CORRIENTE DE FALLA
Bajo falla balanceada en las terminales del generador, la corriente de

cortocircuito tiene en cada fase la forma siguiente:
ia ib ic t
A B
t
C
t
Corriente por fase durante una falla balanceada en un generador.
Características fundamentales:
➢Reducción paulatina de magnitud
➢Cierta asimetría de la corriente con el eje de absisas.
➢Si se elimina la simetría, la corriente de cada fase tendría la siguiente forma:
I´´ I´ I
Corriente de falla en un generador eliminando la asimetria
Las reactancias de eje directo X´´d, X´d y Xd, son empleadas para obtener las
caídas de tensión originadas por las corrientes de armadura a 90º con
respecto a su tensión en vacío.
CORRIENTE DE CORTOCIRCUITO
SUBTRANSITORIA TRANSITORIA
El punto de inserción que la Si la envolvente de la onda de la
envolvente de la corriente de los corriente posterior a la subtransiotria,
primeros ciclos hace con el eje de las ignorando los primeros 5 ciclos en los
ordenadas, determina la distancia que el decremento es muy rápido,
(oa),”valor pico de la corriente determinando la distancia (ob), “valor
subtransitoria” pico de la corriente transitoria”
Ea Ea
I  = 0.707(oa) = I  = 0.707(ob) =
X d X d
Fasorialmente: Fasorialmente:
Ea0º Ea0º
I  = I =
jX d jX d
Donde:
Ea = Valor eficaz de la tensión al neutro en vacío
X´´d= Reactancia subtransitoria de eje directo del generador (5 ciclos)
X´d = Reactancia transitoria de eje directo del generador (5 – 50 ciclos)
CORRIENTE DE CORTOCIRCUITO EN RÉGIMEN PERMANENTE.
La distancia (oc), “valor pico de la corriente de corto circuito de régimen permanente

o estado estable”
Ea
I = 0.707(ob) = Donde:
Xd Xd = Reactancia sincrona de eje
directo del generador (No se usa
Fasorialmente: porque se presenta después de los
Ea0º 50 ciclos)
I=
jX d
POTENCIA DE CORTO CIRCUITO
Frecuentemente la capacidad de cortocircuito de los interruptores se especifica

en MVA. También las compañías suministradoras proporcionan información
sobre el nivel de cortocircuito disponible en el punto de alimentación, y esta
información se da como potencia de cortocircuito (Scc), magnitud que se define
como:
SCC = 3Vnom I CC *10 −6
EQUIVALENTE DE UN SISTEMA EXTERNO

Xr
Sistema Icc
de
Sistema Ea
Potencia Local
Externo
Ea= Tensión al neutro en punto de la falla
Xr= Impedancia equivalente de la red
Equivalente de un sistema externo
Si una fabrica se conecta a un sistema de potencia externo, por complejo que

sea puede representarse por una tensión y una impedancia en serie, de
acuerdo con el teorema de Thevenin.
Del valor de la SCC proporcionado por la compañía suministradora, es posible
obtener la corriente de falla.
S CC *106
I CC =
3Vnom
Xr =
(Vnom )2
y para obtener la reactancia del sistema:
S CC *106
SB
X r ( PU ) = Considerando su valor en p.u.
SCC
El valor de la fuente en p.u., es:
Ea ( volts) Por lo general son iguales por tanto toma

Ea ( PU ) = el valor de 1 p.u.
VB
3
Cuando no se tienen valores de cortocircuito, se da un estimado de que es un

bus infinito con potencia de cortocircuito infinita y Xr es cero, y este resultado
es ligeramente más alto que el valor real.
FALLAS EN SISTEMAS INDUSTRIALES

En ellos la corriente de falla proviene de cuatro fuentes posibles:
➢ Sistema externo de la compañía

➢ Generadores locales
➢ Motores sincronos
➢ Motores de inducción
Sistema externo de la compañía Generadores locales Motores sincronos Motores de inducción
TOTAL
Aportaciones de la corriente de falla
Como los motores de inducción no tienen un devanado de campo con

alimentación sostenida, no tienen reactancia transitoria. Sus valores
subtransitorios típicos son:
Caso X´´d
Motores mayores de 50 HP 0.17 pu.

(generalmente arriba de 600 V)
Grupo de motores, cada uno 0.25 pu.
menor de 50 HP
(generalmente en 600V o menos)
FALLAS EN SISTEMAS DE POTENCIA

Una vez que todas las reactancias del sistema están uniformizadas a unas
mismas bases, el siguiente paso es realizar reducciones serie-paralelo, o
transformaciones delta-estrella, hasta el equivalente de Thevenin en el punto
de falla y se calculan las corrientes aplicando las ecuaciones para cortocircuito
en terminales de un generador.
MÉTODO DE LAS COMPONENTES SIMÉTRICAS
En los sistemas trifásicos balanceados, el defasamiento angular entre las

corrientes y voltajes de las diferentes fases es constante, y debido a la simetría
del problema es posible reducirlo a la solución de un sistema monofásico.
Cuando el sistema se desbalancea por fallas no balanceadas, se presenta una
corriente de falla que circula por tierra física, por ello ya no es posible estudiarlo
mediante un circuito monofásico, haciéndose necesario calcular las corrientes
simultaneas en cada una de las fases, una herramienta analítica poderosa para
resolver los sistemas desbalanceados es el “método de las componentes
simétricas”.
TEORÍA DE LAS COMPONENTES SIMÉTRICAS
EL Dr. Charles L. Fortescue dio a conocer en 1918 su teoría sobre las

componentes simétricas, a las que el llamo “Coordenadas Simétricas”,
trabajaba para la Westinghouse, cuando investigaba sobre electrificación
para ferrocarriles monofasicos.
“Un sistema desbalanceado de n fases puede estudiarse mediante n sistemas

balanceados, cada uno, con una cierta secuencia de fases, de tal modo que cualquier
variable (V o I) del sistema original, puede obtenerse mediante la suma de sus
componentes de secuencia”
Este método se aplica cuando las impedancias de las componentes del sistema
son balanceadas (impedancia por fase y mutuas son iguales)
Aplicando el teorema de las componentes simétricas para tensiones, los
grupos de componentes son:
COMPONENTES DE SECUENCIA POSITIVA
Grupo formado por tres fasores balanceados (igual magnitud y defasados
120º), secuencia “abc”, con subíndice (1)
COMPONENTES DE SECUENCIA NEGATIVA

Grupo de tres fasores balanceados, secuencia opuesta “acb”, con subíndice (2)
COMPONENTES DE SECUENCIA CERO

Grupo integrado por tres fasores de igual magnitud, sin defasamiento, es decir,
sin secuencia o simultáneos, con subíndice (0)
Vb2 = a Va2
Vc1 = a Va1 Va1
Va0
c)
a) b) Vb0 = Va0
Va2
Vc0 = Va0
a) Componentes de secuencia positiva (abc)

b) Componentes de secuencia negativa (acb)
Vc2 = a2 Va2
c) Componentes de secuencia cero
Vb1 = a2 Va1
d) Fasores desbalanceados obtenidos a

partir de sus componentes simétricas
d)
De acuerdo a lo anterior se tiene:

Va = Va1 + Va 2 + Va 0 I a = I a1 + I a 2 + I a 0
Vb = Vb1 + Vb 2 + Vb0 I b = I b1 + I b 2 + I b0
Vc = Vc1 + Vc 2 + Vc 0 I c = I c1 + I c 2 + I c 0
Se hace uso del operador “a”

EL OPERADOR “a”
Numero complejo de magnitud 1 y ángulo de 2π/3 rad
a = 1120º La suma de estos vectores:

a 2 = 1240º = 1 − 120º a
0.866 a = −0.5 + j 0.866
a 3 = 10º a 2 = −0.5 − j 0.866
a 3 = 1.0 + j 0
120º a + a2 +1 = 0
1
120º
-0.5
120º
-0.866
a2
Aplicando el operador “a” en las ecuaciones anteriores:

Va = Va 0 + Va1 + Va 2 I a = I a0 + I a1 + I a 2
Vb = Va 0 + a 2Va1 + aVa 2 ó
I b = I a 0 + a 2 I a1 + aI a 2
Vc = Va 0 + aVa1 + aVa 2 I c = Va 0 + aI a1 + aI a 2
De forma matricial se representa como: De manera compacta se puede representar por:
Va  1 1 1  Va 0   
V  = 1 a 2 a  Va1  Vabc = AV012
 b 
Vc  1 a a 2  Va 2 
Las componentes simétricas V012 pueden representarse por:

Matricialmente es:
 −1 
Va 0  1 1 1  Va  V012 = A Vabc
V  = 1 1 a a 2  Vb 
 a1  3 
Va 2  1 a 2 a  Vc 
2006
De donde salen estas componentes

Va = Va 0 + Va1 + Va 2
Vb = Va 0 + a 2Va1 + aVa 2
Vc = Va 0 + aVa1 + a 2Va 2
(Va + Vb + Vc ) = 3Va 0 + Va1 (1+ a + a2 )+ Va 2 (1+ a + a2 )
1
 Va 0 = (Va + Vb + Vc )
3
Va 0  1 1 1  Va 
V  = 1 1 a a 2  Vb 
 a1  3 
 Va 2  1 a 2 a  Vc 
Z1
FALLA TRIFÁSICAS
a Ia1
b Condiciones de Falla
Z2
c
Va = Vb = Vc = 0 Ia2
I a + Ib + Ic = 0
Z0
Ia0
Aplicando componentes simétricas
Para tensiones:
Va 0  1 1 1  Va  1 1 1  0  y para corrientes:

V  = 1 1 a   
a 2  Vb  = 1 a a 2  0
1
 a1  3  3
 V2  1 a 2  
a  Vc   1 a 2 a  0  I a0  1 1 1  I a 
 I  = 1 1 a a 2   I b 
Va 0  0   a1  3 
V  = 0   I a 2  1 a 2 a   I c 
 a1   
Va 2  0
I a0 =
1
(I a + I b + I c ) = 0 Ic Ia
3
1
3
( )
I a1 = I a + aI b + a 2 I c = (I a + I a + I a ) = I a
1
3
1
3
( )
I a 2 = I a + a 2 I b + aI c = (I a + I b + I c ) = 0
1
3
Ib
Z1
Ia1 Ea
I a1 = = Ia
Z1
FALLA DE FASE A TIERRA Z1
a
Ia1
b
Condiciones de Falla
Va = 0
c Z2
Ia2
Ib + Ic = 0
Aplicando componentes simétricas Z0
Para corrientes: Ia0

I a 0 = (I a + I b + I c ) = I a
1 1
 I a0  1 1 1  I a  3 3
 I  = 1 1 a a 2   I b  I a1 = (I a + I b + I c ) = I a
1 1
 a1  3  3 3 I a 0 = I a1 = I a 2
 I a 2  1 a 2 a   I c 
I a 2 = (I a + I b + I c ) = I a
1 1
3 3
3E a
1 1 1
I a 0 = I a1 = I a 2 =
Ea Ia =
3 3 3 Z 0 + Z1 + Z 0 Z 0 + Z1 + Z 2
FALLA DE DOS FASES A TIERRA
a Condiciones de falla Las componentes simétricas
b
Vb = Vc = 0 de tensión resultan:
Va 0 = (Va + Vb + Vc ) = Va
c 1 1
3 3
Ia = 0 1
3
( 1
Va1 = Va + aVb + a 2Vc = Va
3
)
Así mismo para las corrientes de secuencia: 1
( 1
Va 2 = Va + a 2Vb + aVc = Va
3 3
)
I a = I a0 + I a1 + I a 2 = 0
Va0 = Va1 = Va 2
Ea
I a1 =
Z Z
Ia1 Z2 Ia2 Z0 Ia0 Z1 + 2 0
Z2 + Z0
Z1 Z2
Z0 I a0 = − I a1
I a2 =− I a1 Z2 + Z0
Z2 + Z0
FALLA ENTRE DOS FASES.
a Condiciones de falla:
Corrientes de secuencia:
b
I a0 =
1
(I a + I b + I c ) = 1 (0 − I c + I c ) = 0
Ia = 0 3 3
c
Ib = −Ic
1
( ) ( 1
I a1 = I a + aI b + a 2 I c = 0 − aI c + a 2 I c
3 3
)
Vb = Vc − a + a2
Es decir: = Ic
3
I a1 = − I a 2
1
( ) ( 1
I a 2 = I a + a 2 I b + aI c = 0 − a 2 I c + aI c
3 3
)
Va1 = Va 2 =
−a +a
2
I c = − I a1
3
 Sec (+) Sec (-)
I a0 = 0 Va 0 = 0
Ia1 Ia2 Ea
Va1 Va2 I a1 = Va1 = Ea − Z1I a1
Z1 + Z 2
Z1 Z2
I a 2 = − I a1 Va 2 = − Z 2 I a 2

Fundamentos de Corto Circuito

Cargado por

Información del documento

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Fundamentos de Corto Circuito

Cargado por

Copyright:

Formatos disponibles

INSTITUTO POLITÉCNICO NACIONAL

ESCUELA SUPERIOR DE INGENIERÍA MECÁNICA Y ELÉCTRICA

1.-CALCULO DE ESFUERZOS DINÁMICOS Y TÉRMICOS PRODUCIDOS

2.-AJUSTAR ADECUADAMENTE LAS PROTECCIONES DEL SISTEMA.

LOS DISPOSITIVOS DE PROTECCION SON NECESARIOS EN LOS SISTEMAS

En la practica es normal, calcular las corrientes de falla utilizando el método de

CAUSAS DE LAS FALLAS:

CLASES DE LAS FALLAS:

Las fallas se clasifican en TEMPORALES y PERMANENTES.

1.- La falla TEMPORAL es aquella que desaparece antes de que se presente

2.- Una falla PERMANENTE es aquella que persiste independientemente de la

Circuito Equivalente De Thevenin

TRANSFORMACIÓN ESTRELLA - DELTA:

FIGURA A “Cada impedancia de la delta es igual a la

TRANSFORMACIÓN DELTA - ESTRELLA :

REACTANCIAS Y COMPONENTES DEL SISTEMA:

Los componentes fundamentales de un SEP son: Generadores, Transformadores,

En ambos tipos en estado estable, se definen las siguientes reactancias :

Reactancias Típicas de Máquinas Síncronas en p.u.

Xd 1.20 1.20 1.25 1.00

Es posible entonces, a partir de los valores de la prueba, obtener el valor de la

Circuito equivalente del transformador :

Rp j(Xp) j(X´s) R´s

hasta 23 todas 5.5 6.5

230 todas 9.0 16

La representación mas sencilla y practica de un sistema eléctrico es el llamado

TRANSFORMADOR DE DOS CONEXIÓN ESTRELLA

En estudios de corto circuito es común simplificar aún más el circuito equivalente,

SIMBOLO SEC (+) SEC (-) SEC (0)

SIMBOLO SEC (+) SEC (-) SEC (0)

VALORES POR UNIDAD.

El voltaje nominal y la potencia de los equipos es siempre conocido, por lo que

Potencia base: Corriente base: Impedancia base:

Despejando su valor en ohms e igualando para encontrar los valores referidos al

MÉTODO DE TRANSFERENCIA DE BASES.

2 Vbase 1 Vbase 2 Vbase 3

OBTENCIÓN DE VALORES ABSOLUTOS O REALES.

Cuando el problema se ha resuelto en p.u., se hace necesario traducirlos a

VENTAJAS DE LOS VALORES POR UNIDAD.

1.- Indican el orden de magnitud de las cantidades por unidad

El termino “falla” se utiliza en la practica de la ingeniería eléctrica como un

REACTANCIAS DE LAS MAQUINAS SINCRONÍAS Y LA CORRIENTE DE FALLA

Bajo falla balanceada en las terminales del generador, la corriente de

Corriente por fase durante una falla balanceada en un generador.

Corriente de falla en un generador eliminando la asimetria

La distancia (oc), “valor pico de la corriente de corto circuito de régimen permanente

Frecuentemente la capacidad de cortocircuito de los interruptores se especifica

EQUIVALENTE DE UN SISTEMA EXTERNO

Si una fabrica se conecta a un sistema de potencia externo, por complejo que

Ea ( volts) Por lo general son iguales por tanto toma

Cuando no se tienen valores de cortocircuito, se da un estimado de que es un

FALLAS EN SISTEMAS INDUSTRIALES

➢ Sistema externo de la compañía

Sistema externo de la compañía Generadores locales Motores sincronos Motores de inducción

Como los motores de inducción no tienen un devanado de campo con

Motores mayores de 50 HP 0.17 pu.

FALLAS EN SISTEMAS DE POTENCIA

En los sistemas trifásicos balanceados, el defasamiento angular entre las

EL Dr. Charles L. Fortescue dio a conocer en 1918 su teoría sobre las

“Un sistema desbalanceado de n fases puede estudiarse mediante n sistemas

COMPONENTES DE SECUENCIA NEGATIVA

COMPONENTES DE SECUENCIA CERO

Vc1 = a Va1 Va1

a) Componentes de secuencia positiva (abc)
