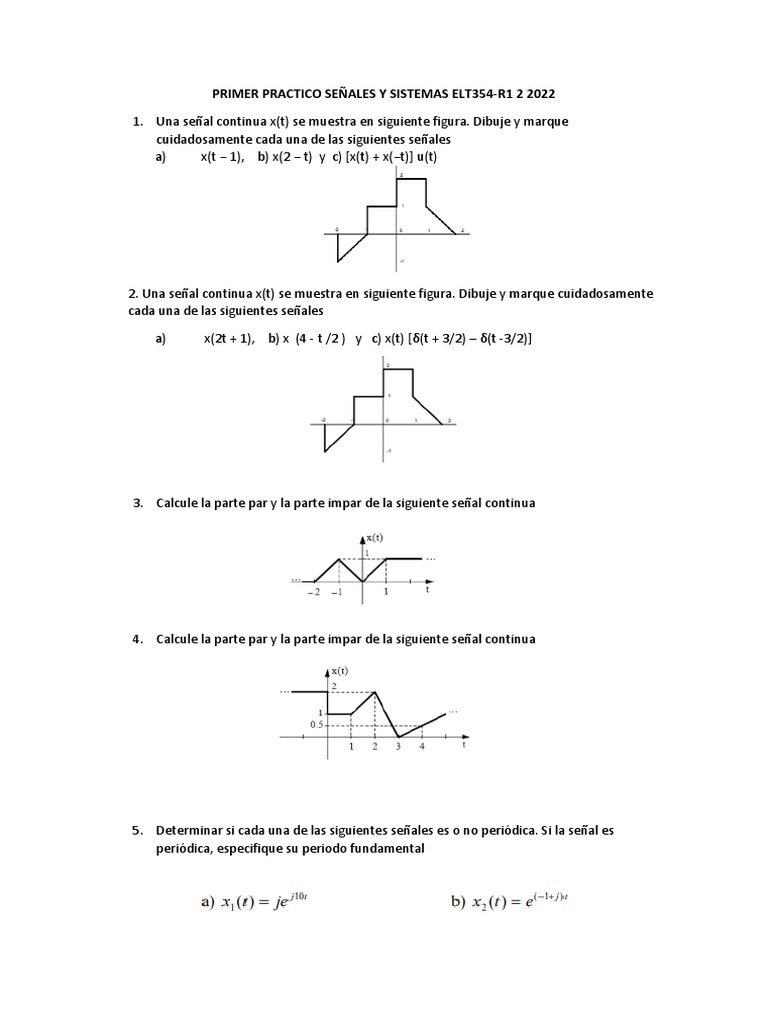

PRIMER PRACTICO SEÑALES Y SISTEMAS ELT354-R1 2 2022
1. Una señal continua x(t) se muestra en siguiente figura. Dibuje y marque
cuidadosamente cada una de las siguientes señales
a) x(t − 1), b) x(2 − t) y c) [x(t) + x(−t)] u(t)
2. Una señal continua x(t) se muestra en siguiente figura. Dibuje y marque cuidadosamente
cada una de las siguientes señales
a) x(2t + 1), b) x (4 - t /2 ) y c) x(t) [δ(t + 3/2) – δ(t -3/2)]
3. Calcule la parte par y la parte impar de la siguiente señal continua
4. Calcule la parte par y la parte impar de la siguiente señal continua
5. Determinar si cada una de las siguientes señales es o no periódica. Si la señal es
periódica, especifique su periodo fundamental
6. Determinar si cada una de las siguientes señales es o no periódica. Si la señal es
periódica, especifique su periodo fundamental
7. Determinar los valores de la potencia media y la energía para cada una de las
siguientes señales
8. Encontrar la convolución de las siguientes funciones
h(t) = 4u(t − 1) − 4u(t − 3)
x(t) = 2u(t + 1) − 2u(t − 2)
9. Encontrar la convolución de las funciones
f(t) = t2
g(t) = t
10. Encontrar la convolución de las funciones
f(t) = eat
g(t) = ebt
11. Encontrar la convolución de las funciones
f(t) = cost
g(t) = 1
12. Sea la señal x(t)
Empleando las operaciones básicas de señales continuas (desplazamiento, reflexión y
escalamiento) encontrar y dibujar la salida y(t) = -2x(-3t-3)
13. Sea la señal x(t)
Empleando las operaciones básicas de señales continuas (desplazamiento, reflexión y
escalamiento) encontrar y dibujar la salida y(t) = -x (-2t +3)
14. Dadas las funciones
X(t) = e3tu(-t)
h(t) = u(t-4)
Encontrar la convolución
15. Dadas las funciones
X(t) = u(t-1) – u(t-3)
h(t) = u(t) – u(t-2)
Encontrar la convolución
16. Dadas las funciones
X(t) = e3tu(-t)
h(t) = u(t)
Encontrar la convolución
17. El sistema de tiempo continuo mostrado en la figura a continuación se compone de
dos integradores y dos multiplicadores escalares. Escriba una ecuación diferencial que
relacione la salida y(t) y la entrada x(t).
18. Obtenga un diagrama de simulación para el sistema LIT descrito por la siguiente
ecuación diferencial:
y'' (t)+5y' (t)+4y(t)=2x' (t)+x(t)
19. Represente en diagrama de bloques la ecuación diferencial
𝑥(𝑡) 5 ′ 1
𝑦(𝑡) = − 𝑦 (𝑡) − 𝑦 ′′ (𝑡)
4 4 2
20. A partir de las ecuaciones diferenciales representar gráficamente en diagrama en
bloques o diagrama de simulación.
𝑑3 𝑦(𝑡) 5𝑑2 𝑦(𝑇) 2𝑑𝑦(𝑡) 1
3
+ 2
+ + 3𝑦(𝑡) = 𝑢(𝑡)
𝑑𝑡 𝑑𝑡 𝑑𝑡 2
21. Considera la figura a continuación. Determine la ecuación diferencial que relaciona la
entrada con la salida.
22. Dibujar el diagrama en bloques que corresponde con las siguientes ecuaciones, donde
G y H son funciones y x son variables.
𝑥0 = 𝐸 + 𝐻1 × 𝐻2 × 𝑥2
𝑥1 = 𝐺1 × 𝑥0
𝑥2 = 𝐺2 × 𝑥1
𝑥3 = 𝐺3 × 𝑥2
𝑥4 = 𝑥3 − 𝐻3 × 𝑥6
𝑥5 = 𝐺5 × 𝑥4
𝑥6 = 𝐺6 × 𝑥5
𝑆 = 𝐺7 × 𝑥6
23. Encontrar la transformada de Laplace para: f(t) = 1 ∀𝑡 ∈ [0; +∞).
24. Encontrar la transformada de Laplace para: f(t) = t ∀𝑡 ∈ [0; +∞)
25. Encontrar la transformada de Laplace para: 𝑓(𝑡) = 𝑒a𝑡 ∀𝑡 ∈ [0; +∞).
26. Encontrar la transformada de Laplace para: 𝑓(𝑡) = 𝑐𝑜𝑠 (𝑎𝑡) ∀𝑡 ∈ [0; +∞).
27. Encontrar la transformada de Laplace para: 𝑓(𝑡) = 𝑠𝑒𝑛(𝑎𝑡) ∀𝑡 ∈ [0; +∞).
28. Encontrar la transformada de Laplace para: 𝑓(𝑡) = √𝑡 ∀𝑡 ∈ [0; +∞).
29. Calcule la transformada de Laplace de la función f(t) indicada.
4, 0≤𝑡≤2
𝑓(𝑡) = {𝑡 2 + 1, 2≤𝑡<8
2 − 𝑡, 𝑡≥8
30. Calcule la transformada de Laplace de la función f(t) cuya gráfica se muestra en la
siguiente figura.
31. Calcule la transformada de Laplace de la función f(t) periódica, cuya gráfica se muestra
en la siguiente figura. Donde f(t) está definida en un intervalo de tiempo igual a un
periodo.
1
32. Calcular la transformada inversa de Laplace de 𝐺(𝑠) =
𝑠2 +25
1
33. Calcular la transformada inversa de Laplace de 𝐺(𝑠) =
𝑠2 +10
𝑠+4
34. Calcular la transformada inversa de Laplace de 𝐺(𝑠) =
𝑠2 +16
3
35. Calcular la transformada inversa de Laplace de 𝐺(𝑠) = 𝑠2 +16
1
36. Calcular la transformada inversa de Laplace de 𝐺(𝑠) =
𝑠3 +𝑠
NOTA: El alumno deberá presentar en formato PDF lo siguiente:
Cinco ejercicios de Señales
Tres ejercicios de Transformada de Laplace
Fecha de entrega viernes 06 de octubre del 2022.
Disciplina: SEÑALES Y SISTEMAS ELT354-R1
Docente: [Link]. Jorge Rosales
Semestre: 2 2022
