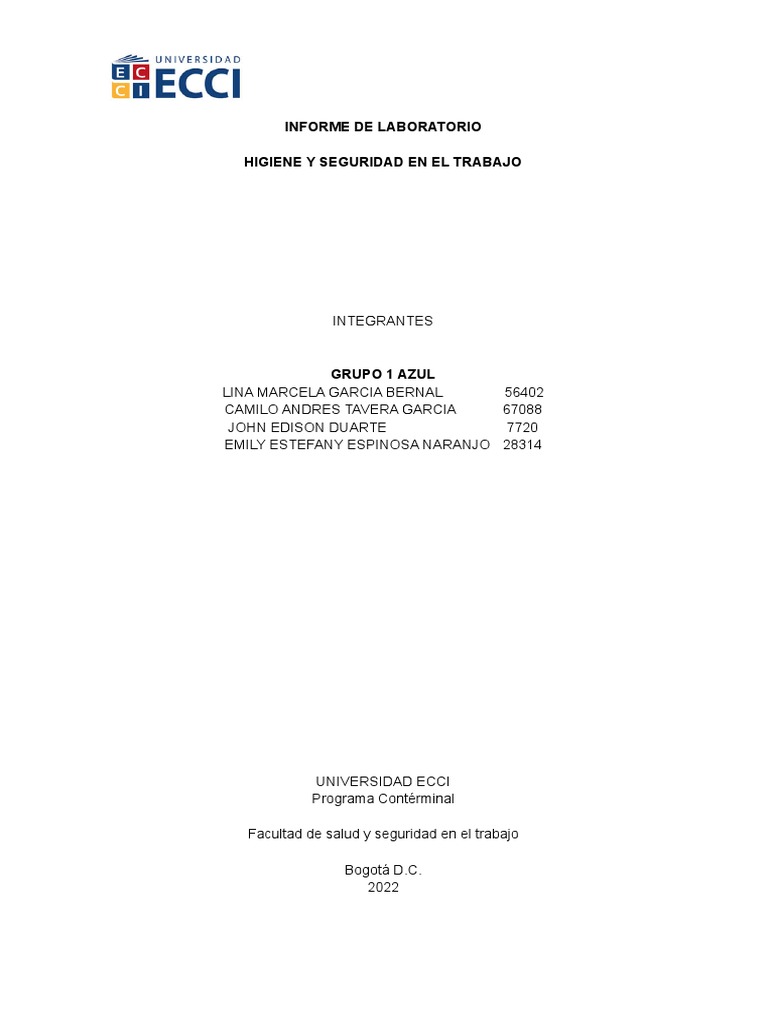

INFORME DE LABORATORIO

HIGIENE Y SEGURIDAD EN EL TRABAJO

INTEGRANTES

GRUPO 1 AZUL
LINA MARCELA GARCIA BERNAL 56402
CAMILO ANDRES TAVERA GARCIA 67088
JOHN EDISON DUARTE 7720
EMILY ESTEFANY ESPINOSA NARANJO 28314

UNIVERSIDAD ECCI
Programa Contérminal

Facultad de salud y seguridad en el trabajo

Bogotá D.C.
2022
 1. INTRODUCCIÓN

La identificación, cuantificación y control integral de los diferentes factores de riesgo

existentes en las empresas, hacen parte de las actividades que se deben desarrollar en los
Sistemas de Gestión en Seguridad y Salud en el Trabajo, con el fin de alcanzar ambientes más
saludables para los trabajadores de las mismas. Por esto la práctica de la Higiene Industrial ha
venido tomando mayor fuerza en los últimos años, ya que su aplicación permite determinar el
potencial del factor de riesgo para generar posibles efectos adversos en la salud de las
personas expuestas, y métodos de control para eliminar o atenuar el riesgo. El ruido es un
factor de riesgo físico que de acuerdo con el tiempo de exposición, tipo, intensidad y factores
propios del individuo; puede llevar a la pérdida irreversible de capacidad auditiva en
trabajadores expuestos a niveles ocupacionalmente por encima del límite permisible, de
acuerdo con lo establecido en la normatividad colombiana.

2. OBJETIVOS

● Determinar exposición a factores ambientales en el laboratorio de mecánica de la

universidad ECCI.
● Identificar factores asociados con la exposición al riesgo, considerando dentro del
ambiente de trabajo, las instalaciones, fuentes, equipos, procesos ruidosos, personas,
otras exposiciones relacionadas y métodos de control existentes.
● Comparar los resultados obtenidos con los Valores Límites Permisibles establecidos
en la legislación colombiana.

3. MARCO TEÓRICO

Sonido: Es la vibración capaz de producir una sensación auditiva, se genera por una fuente
de energía y requiere de un medio con propiedades elásticas para su propagación, el cual
puede ser sólido, líquido o gaseoso, aunque el usual es el aire.

El sonido posee características medibles, que tienen importancia para el análisis de la

audición. Dentro de ellas vale la pena destacar las siguientes:

Frecuencia: Medida en Hertz o ciclos por segundo, representa el número de variaciones de

presión que ocurren en un segundo. El rango de frecuencias audible para el oído humano está
entre 20 y 20.000 Hertz, aunque el rango conversacional se ubica entre 300 y 3.000 Hertz.
Intensidad Se refiere a la presión o nivel de intensidad que tiene el movimiento vibratorio,
midiéndose en pascales (Pa), newton por metro cuadrado (N/m2) o decibeles dB(A) El rango
de intensidad audible para el hombre está entre 0 y 120 dB(A).

Ruido: Se define como una mezcla desordenada y compleja de sonidos no deseados, sin
calidad musical. Puede producir efectos adversos sobre la salud e interferir con la
comunicación, el desempeño laboral y el descanso El grado de lesión que puede producir el
ruido depende de su naturaleza, del tiempo de exposición y de factores individuales que se
relacionan con la susceptibilidad. Tradicionalmente se han descrito tres tipos de ruido:

Continuo o estable: Aquel sonido que no presenta cambios rápidos y repentinos de

nivel durante el período de exposición. El máximo cambio puede ser de hasta 2 dB.

Intermitente: Aquel sonido con variaciones de nivel continuas, sin períodos de

estabilidad. Las variaciones son mayores a 2 dB.

Impacto: Aquel sonido en el cual la presión sonora fluctúa en forma brusca. Se

caracteriza porque transcurren más de 2 segundos entre dos impactos.

Nivel de presión sonora (NPS): Es la característica que permite oír un sonido a mayor o
menor distancia e indica la cantidad de energía que transporta el sonido en el medio de
transferencia.

Decibel: Cociente entre la presión sonora existente y una presión sonora de referencia. Es la
unidad para cuantificar el ruido.

Decibel (A): Unidad del nivel sonoro en el cual se expresan los resultados de las mediciones
de ruido e incluye la ponderación con que el oído humano percibe el sonido. Se denota como
dB(A).

4. NORMATIVIDAD

· Resolución 08321 de agosto 4 de 1983 del Ministerio de Salud: Normas sobre

protección y conservación de la audición de la salud y bienestar de las personas, por
causa de la producción y emisión de ruidos.

· Resolución 01792 de mayo 3 de 1990 del Ministerio de Trabajo, Seguridad Social

y de Salud: Norma por la cual se adoptan los valores límites permisibles para la
exposición ocupacional a ruido. Esta Resolución en el Art. 1 se define lo siguiente:
 "...Adoptar como valores límites permisibles para exposición ocupacional al ruido...",
los siguientes (ver tabla 1). En este mismo artículo 1 Parágrafo cita “Los anteriores
valores límites permisibles de nivel sonoro, son aplicables a ruido continuo e
intermitente, sin exceder la jornada máxima laborable vigente, de ocho (8) horas
diarias”.

Tabla 1. Valores Límites Permisibles - Exposición Ocupacional a Ruido Continuo o

Intermitente

Artículo 42 de la Resolución 8321 de 1983. No se permite ningún tiempo de exposición a

ruido continuo o intermitente por encima de 115 dB (A).

Tabla 2. Priorización del riesgo evaluado

 5. RESULTADOS

Puesto de LAeqT1 LAeqT2 LAeqT3 LAeqT4 LAeqT5 LAeqT6 P LAeq

trabajo

Operario 72.1 79.3 75.9 76.6 74.5 78.3 76.11

planta
térmica

6. ANÁLISIS Y CONCLUSIONES

● Las mediciones registran un nivel medio de exposición a ruido en el área, se requiere

establecer medidas de control que permitan reducir el tiempo y exposición a los
niveles de ruido, en un término mediano de plazo.
● Teniendo en cuenta jornadas laborales de 8 horas, según la normatividad vigente, se
puede deducir que no se supera los límites máximos permisibles, debido a que la
medición dio un resultado siempre inferior a 85dB..

1. LUXOMETRO

DEFINICIÓN

El luxometro, tambien llamado fotometro es un instrumento para medir la intensidad

luminosa, este equipo de medición lo hace traves de un sensor de luminosidad, la medición se
realiza en unidades de medida como luxes (lx) o fc (foot candles), es muy utilizado en la
industria de la seguridad y salud ocupacional, con el fin de contar en una empresa con un
medidor de luz para monitorear las condiciones de luminosidad a la cual están expuestas los
trabajadores.
DESCRIPCION DEL PANEL FRONTAL

1. Pantalla
2. Interruptor de retención de datos
3. Interruptor de encendido y escala
4. Terminal de salida análoga
5. Compartimiento/ cubierta de la batería
6. Interruptor selector Lux/fc y respuesta
7. Sensor de luz
8. Ajuste a cero

OPERACION

1. Seleccione las unidades (lux o Footcandle) y el tiempo de respuesta (Rápido o

lento) en el interruptor deslizante. La selección normal es lento (slow) y Fc
usando las letras grises.

2. Seleccione la escala máxima en el interruptor “RangeSwitch”.

3. Sostenga el sensor de luz de manera que quede frente a la fuente de luz que
desea medir. La pantalla indicara directamente los valores de la luz.

4. Para “retener” una medición, deslice el interruptor de retención de datos “Data

Hold” a la posición “Hold”. La lectura se congelará en pantalla hasta que suelte el
interruptor de retención de datos.

Nota 1: La indicación de Sobre Escala es una indicación de “I “. Si esto ocurre,

cambie a una escala mas alta.

Nota 2: Para mediciones en la escala de Fc 5000, la lectura indicada debe ser

multiplicada por 10.
 Nota 3: Para mediciones realizadas en la escala de 20000 o 50000 Lux, la lectura
indicada debe ser multiplicada por 10 y 100 respectivamente.

Nota 4: El medidor indicara valores sobre las escalas máximas. No se conoce la

precisión sobre estas medidas.

MEDICIONES DE ILUMINACIÓN CON LUXÓMETRO

Cuadrantes 1 2 3

A 182.6 155.7 154.2

190.5 144.0 152.8

B 253.5 129.3 205.9

240.7 129.1 205.8

C 153.8 137.9 186.1

162.9 135.8 188.5

Determine los promedios de cada punto y el promedio general

Cuadrantes 1 2 3

A 186.55 149.85 153.5

B 247.1 129.2 205.85

C 158.35 136.85 187.3

Promedio Total: 518.19

De acuerdo a los resultados obtenidos se requiere que realicen la investigación de los

parámetros adecuados y la reglamentación Nacional e Internacional que lo rige y las
recomendaciones como especialistas en Seguridad y Salud en el trabajo.

Los requerimientos en temas de iluminación en espacios de trabajo en Colombia toman

auge con la entrada en vigencia de la Resolución 180540 del 2010, del Ministerio de
Minas y Energía, aunque el tema de la ergonomía visual se trabajaba con base en la
guía técnica colombiana sobre Principios de la ergonomía visual: Iluminación para
ambientes de trabajo en espacios cerrados y en materia legal, con la expedición de la
ley 9 de 1979, por la cual se dictan medidas sanitarias. Con estas directrices en materia
de iluminación, Colombia se insertaba en el debate internacional sobre la importancia
de garantizar grados de iluminación en espacios cerrados y sus repercusiones que
tenían sobre el rendimiento laboral de los trabajadores.
MEDICIONES DE VIBRACIONES- MANO BRAZO- HD 2030

Especificaciones Tècnicas

El HD 2030 es un analizador de vibraciones portátil que puede realizar análisis de

espectro y estadísticos simultáneamente en cuatro canales. El instrumento suministra
todos los parámetros de medida requeridos por la regulación en vigor con referencia a las
protecciones de los trabajadores contra el riesgo conectado a las vibraciones y puede
medir las vibraciones transmitidas al sistema mano-brazo y a todo el cuerpo.

Imàgen de El HD 2030. Fuente: Delta OHM,2022

Funciones principales
El instrumento fue diseñado combinando la facilidad de uso con la máxima flexibilidad y la
capacidad de adaptar el instrumento a la evolución de la legislación sobre las vibraciones.
El usuario puede actualizar directamente el firmware usando el programa Noise & Vibration
Studio suministrado.

El HD2030 cumple las especificaciones de la regulación ISO 8041 de 2005 y las ISO
5349-1 de 2001 (vibraciones transmitidas al sistema mano-brazo) e ISO 2631-1,2 y 4 de
1997 (vibraciones transmitidas a todo el cuerpo). Los filtros de octava y tercio de octava
cumplen las especificaciones de clase 1 de la regulación IEC 61260.

El intervalo de las frecuencias centrales depende de la aplicación seleccionada según lo

que está indicado en la tabla siguiente.

Imagen de intervalos de frecuencia manejados por el HD 2030.

 De acuerdo a los resultados obtenidos se requiere que realicen la investigación de los
parámetros adecuados y la reglamentación Nacional e Internacional que lo rige y las
recomendaciones como especialistas en Seguridad y Salud en el trabajo.

Imagen de un Aceleròmetro. Fuente: implementandosgi.

RESULTADOS DE LABORATORIO

Los resultados obtenidos en el taller de Laboratorio se realizaron en la prensa en donde se

utilizò un guante de carnaza y sè tomò el taladro,estos resultados son suministrados y
dados por el equipo y arrojaron los siguientes datos:

m/s 2 cm/S2 G Db

PKM 17.49 1749 1.784 144.9

PK 1.33 133.3 0.1359 122.5

A (1) S 16.23 1623 1.655 144.2

Tabla de datos suministrados en el laboratorio. Fuente: Autores.

BASE TEÓRICA:

Clasificación de las vibraciones Dentro de las posibles clasificaciones de las vibraciones,

interesa sobre todo, la basada en el modo de transmisión de las mismas al cuerpo humano.
En este sentido, se clasifican en dos:

-Vibraciones de cuerpo completo: Son aquellas vibraciones que se producen cuando

gran parte del peso del cuerpo humano descansa sobre una superficie vibrante. Se
transmiten generalmente a través de los asientos o de los pies.

-Vibraciones mano-brazo: Se transmiten por las manos del trabajador a través

generalmente del agarre de herramientas mecánicas. Suelen afectar al sistema mano-
brazo.

¿Cómo afectan las vibraciones al cuerpo humano?

Imagen de afectación de las vibraciones al cuerpo humano. Fuente: Aspectos Ergonòmicos

Vibracionales.
El análisis industrial de vibraciones es una herramienta utilizada para identificar, predecir y
prevenir fallas en las máquinas rotativas. La implementación de esta tecnología mejorará la
fiabilidad de las máquinas, consiguiendo una mejor eficiencia de la máquina y una reducción del
tiempo de inactividad, eliminando las fallas mecánicas o eléctricas.

Medición de las vibraciones Las vibraciones se definen, como se ha visto anteriormente y

de forma simplificada, por su intensidad y por su frecuencia. El instrumento para medir
vibraciones es el vibrómetro (Figura 7). Al igual que ocurre con el ruido, son necesarios una
serie de filtros de ponderación capaces de medir aceleraciones complejas y transformarlas
en un valor, teniendo en cuenta las más perjudiciales para el organismo humano.

Efectos Psicofisiológicos

-Vibraciones mano-brazo :La transmisión de las vibraciones depende de sus

características físicas (intensidad y frecuencia), de la dirección y de la respuesta dinámica
de la mano. Los efectos adversos también van a depender entre otros factores de la presión
de agarre, de la fuerza estática aplicada, de la postura de la extremidad superior, así como
del tiempo de exposición y de recuperación. Los trastornos podrán ser:

•Trastornos vasculares: el más conocido es el llamado fenómeno de Raynaud (o dedo

blanco inducido por vibraciones). Consiste en una oclusión temporal de la circulación
sanguínea a los dedos, provocando una sensación de palidez o dedo blanco. Mientras se
produce, el trabajador percibe una pérdida de sensibilidad y destreza en los dedos, que
puede incrementar los riesgos de accidente. En los casos más graves pueden producir
incluso ulceración y gangrena.

•Trastornos neurológicos: otro efecto es la sensación de hormigueo y entumecimiento en

los dedos y en la mano. Si se prolonga en el tiempo, acaba repercutiendo en la capacidad
de trabajo y en las actividades de la vida normal. Las vibraciones mano-brazo son un factor
que puede incrementar el riesgo de aparición del síndrome del túnel carpiano (trastorno
debido a la compresión del nervio mediano en su paso por las muñecas).

•Trastornos osteoarticulares: se observa un incremento de lesiones en huesos y

articulaciones en los trabajadores que utilizan herramientas de percusión. En concreto, se
ha descrito una mayor prevalencia de artrosis de muñeca y codo en aquellos trabajadores
expuestos a vibraciones de baja frecuencia.

• Trastornos musculares: puede producir debilidad muscular y dolores en mano y brazos,

así como una disminución de la fuerza de agarre. También pueden aparecer trastornos
como tendinitis y tenosinovitis en las extremidades superiores. • Otros trastornos: se han
relacionado con pérdida auditiva, aunque no se sabe bien si se debe a la asociación de
ruido que suelen conllevar las vibraciones o directamente a las propias vibraciones.
Vibraciones de cuerpo entero Hay que distinguir entre los efectos agudos y los efectos a
largo plazo. Respecto a los efectos agudos:

•Trastornos respiratorios: pueden provocar hiperventilación, causada, probablemente, por

la influencia mecánica de las vibraciones sobre el diafragma y el pecho.
•Trastornos musculoesqueléticos: en algunos estudios se ha observado que las
vibraciones activan algunos músculos. Esta activación produce movimientos musculares
pasivos e involuntarios. • Trastornos sensoriales y del sistema nervioso central: las
vibraciones de gran amplitud provocan lo que se conoce como “mal del movimiento” o
“mareo inducido por el movimiento”. • Otros efectos: pueden aparecer problemas
como aumento de la frecuencia cardiaca, de la presión arterial y del consumo de oxígeno.
También se han observado cambios en los niveles de algunas hormonas, tales como las
catecolaminas y la adrenocorticotrópica.

Efectos a largo plazo:

• Efectos sobre el sistema musculoesquelético: cuando las vibraciones se prolongan en

el tiempo, los cambios en la columna vertebral pueden resultar patológicos. Pueden producir
una alta incidencia de cambios degenerativos y desviaciones de la curvatura,
fundamentalmente en la parte lumbar.

Es un factor que incrementa la posibilidad de trastornos en la región torácica, incluso

artrosis en las articulaciones. A medida que aumenta la intensidad y la duración de las
vibraciones, aumenta el riesgo de padecer este tipo de trastornos. Se han descrito este tipo
de efectos incluso en exposiciones a intensidades bajas.

•Efectos sobre el sistema nervioso: las principales alteraciones se producen en

exposiciones por encima de los 20 Hz. Estas suelen ser inespecíficas, como cefaleas,
irritabilidad, etc. En ocasiones pueden producir alteraciones en las estructuras cortical y
subcortical, alterando el suministro de sangre al cerebro.

•Efectos sobre el sistema coclear-vestibular: puede provocar una mayor incidencia de las
perturbaciones vestibulares, como es el caso del vértigo. Es posible que potencie la pérdida
de audición inducida por el ruido.

•Efectos sobre el sistema circulatorio: hay una diversidad de trastornos circulatorios

relacionados con las vibraciones. Se dividen en cuatro grupos principales: trastornos
periféricos; venas varicosas en extremidades inferiores, hemorroides y varicocele;
alteraciones isquémicas e hipertensión; y cambios neurovasculares.

•Efectos sobre el sistema digestivo: la exposición a vibraciones puede provocar una

mayor incidencia de alteraciones del aparato digestivo: úlceras gástricas y de duodeno,
gastritis, apendicitis, colitis... Este tipo de alteraciones pueden aparecer en exposiciones a
baja intensidad.
•Efectos sobre los órganos reproductores femeninos, la gestación y el aparato
genitourinario masculino: en mujeres hay un mayor riesgo de alteraciones: menstruales,
amenazas de aborto y otras complicaciones en el embarazo; en hombres se ha detectado
una mayor incidencia de prostatitis.

NORMATIVIDAD

● ISO 5349: Vibraciones mecànicas. Mediciòn y evaluaciòn de la exposiciòn humana a

las vibraciones transmitidas por la mano.
● ISO 2631: Vibraciones de Choque mecàninas. Evaluación de la exposición humana
a las vibraciones de cuerpo entero.
● NTP 1.068: Vibraciones alternativas para evaluar el riesgo de vibraciones.
Estimaciòn.
● ACGHI: Establece una frecuencia de niveles de exposición de vibraciones para los
trabajadores.

Recomendaciones Generales

Luego de analizar los datos suministrados por el HD 2030, se recomienda como medida de
prevención de lesiones a corto, mediano y largo plazo; el tiempo de exposición es un factor
importante en el cual el trabajador puede ser intervenido o más específicamente en el
individuo.

Otra recomendación,es la de contar con equipos que tengan un óptimo desempeño y se

encuentra en excelentes condiciones para su uso, esto sumado a la capacitaciòn o lectura
de la ficha tècnica en donde se encuentra la manipulaciòn de la herramienta que produce la
vibraciòn, las funciones y todos aquellos factores que puedan influir entre la relaciòn
Máquina-* Hombre.

MEDICIÓN DE LA RADIACIÓN INFRARROJA CÁMARA TERMOGRÁFICA

Marco teórico

Luz infrarroja: Es un tipo de luz que oscila a una frecuencia distinta a lo que la hace la luz
normal, por lo que el ojo humano no es capaz de verla o percibir. El ojo humano sólo puede
detectar luz entre los 400 nm. y 700 nm. de longitud de onda.

Cámara infrarroja: Una cámara infrarroja contiene un sistema óptico que enfoca la
energía infrarroja en un detector especial (conjunto del sensor) que contiene miles
de píxeles organizados en una cuadrícula Cada píxel del conjunto del sensor reacciona a
la energía infrarroja concentrada en él y produce una señal electrónica. El procesador de la
cámara toma la señal de cada píxel y utiliza un cálculo matemático para crear un mapa de
color de la temperatura aparente del objeto. A cada valor de temperatura se le asigna un color
diferente. La matriz de colores resultante se envía a la memoria y a la pantalla de la cámara
como una imagen de la temperatura (imagen térmica) de ese objeto.

Normatividad

ISO 7243 Ergonomía del ambiente térmico . Evaluación del estrés al calor utilizando el
índice WBGT (Temperatura de bulbo húmedo y de globo)

ISO 7933 Entornos calientes: Determinación analítica e interpretación de la tensión térmica

mediante el cálculo de la tasa de sudoración requerida.

NTP 322: Valoración del riesgo de estrés térmico índice de WBGT

NTP 18: Estrés térmico evaluación de exposiciones muy intensas

NTP 1037: Estres por frio

Resolución 2400: Parámetros para evaluar estrés térmico

Resultado radiación infrarroja

Análisis de resultados: Los puntos 3 y 4 marcados como peligro, este valor debe de estar por
debajo de los 27°C, dichos puntos sé encuentran con valores de (19.3°C 19.2,C), (69.6°C
67.2 ° C).

Resultados medidor de bulbo húmedo
