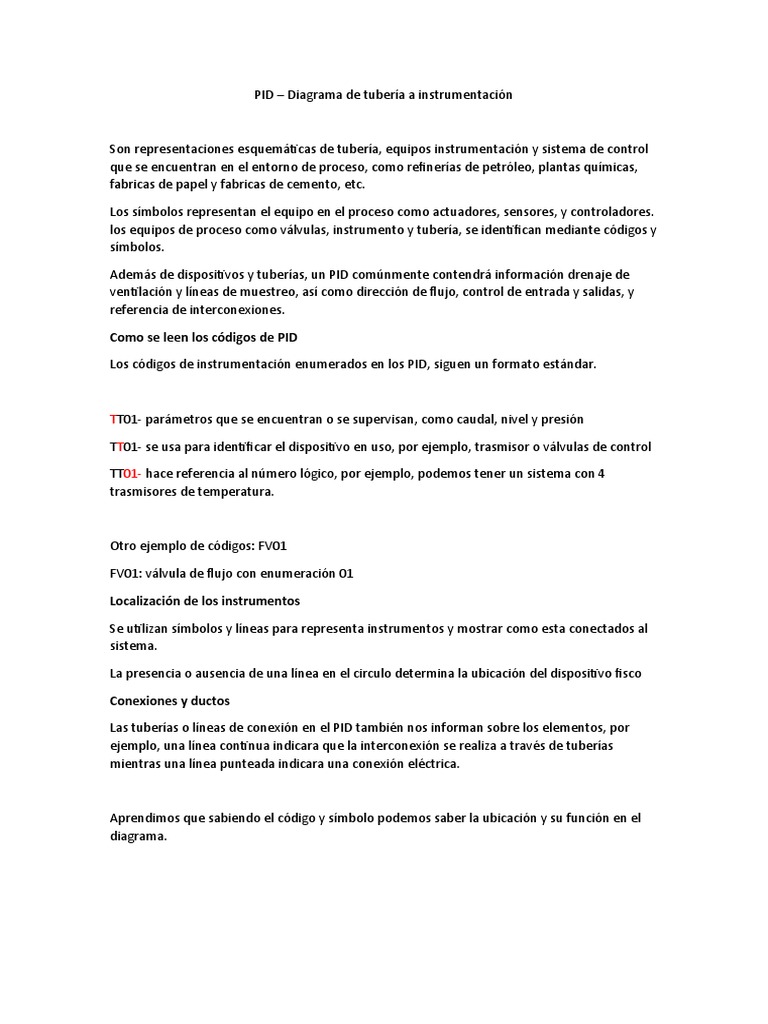

PID – Diagrama de tubería a instrumentación

Son representaciones esquemáticas de tubería, equipos instrumentación y sistema de control

que se encuentran en el entorno de proceso, como refinerías de petróleo, plantas químicas,
fabricas de papel y fabricas de cemento, etc.

Los símbolos representan el equipo en el proceso como actuadores, sensores, y controladores.

los equipos de proceso como válvulas, instrumento y tubería, se identifican mediante códigos y
símbolos.

Además de dispositivos y tuberías, un PID comúnmente contendrá información drenaje de

ventilación y líneas de muestreo, así como dirección de flujo, control de entrada y salidas, y
referencia de interconexiones.

Como se leen los códigos de PID

Los códigos de instrumentación enumerados en los PID, siguen un formato estándar.

TT01- parámetros que se encuentran o se supervisan, como caudal, nivel y presión

TT01- se usa para identificar el dispositivo en uso, por ejemplo, trasmisor o válvulas de control

TT01- hace referencia al número lógico, por ejemplo, podemos tener un sistema con 4
trasmisores de temperatura.

Otro ejemplo de códigos: FV01

FV01: válvula de flujo con enumeración 01

Localización de los instrumentos

Se utilizan símbolos y líneas para representa instrumentos y mostrar como esta conectados al
sistema.

La presencia o ausencia de una línea en el circulo determina la ubicación del dispositivo fisco

Conexiones y ductos

Las tuberías o líneas de conexión en el PID también nos informan sobre los elementos, por
ejemplo, una línea continua indicara que la interconexión se realiza a través de tuberías
mientras una línea punteada indicara una conexión eléctrica.

Aprendimos que sabiendo el código y símbolo podemos saber la ubicación y su función en el

diagrama.
