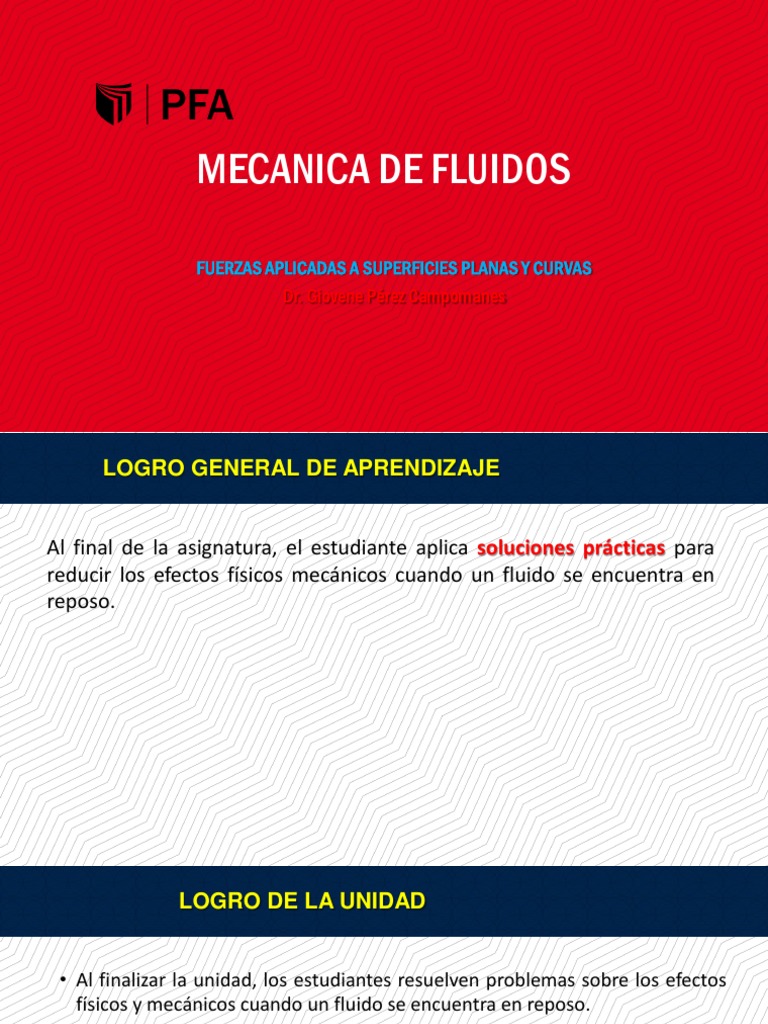

MECANICA DE FLUIDOS

FUERZAS APLICADAS A SUPERFICIES PLANAS Y CURVAS

Dr. Giovene Pérez Campomanes
 LOGRO GENERAL DE APRENDIZAJE

Al final de la asignatura, el estudiante aplica soluciones prácticas para

reducir los efectos físicos mecánicos cuando un fluido se encuentra en
reposo.
 LOGRO DE LA UNIDAD

• Al finalizar la unidad, los estudiantes resuelven problemas sobre los efectos

físicos y mecánicos cuando un fluido se encuentra en reposo.
 LOGRO DE LA SESION

• Al finalizar la unidad, los estudiantes resuelven problemas sobre

presión hidrostática y atmosférica, a traves del desarrollo de
ejercicios de aplicación, mostrando, orden, información precisa,
redacción legible y puntualidad.
COMPUERTA PLANA

COMPUERTA
RADIAL
Fig. Fuerzas sobre superficies planas
 Para tener en cuenta:
La fuerza en una La fuerza en una
superficie plana es la
compuerta rectangular
presión en el
con el borde superior
centroide multiplicada
al ras de la superficie
por el área. del liquido, esta dos
tercios hacia abajo.
El centro de presión: es
La fuerza resultante Fh
el punto donde actúa la
+ Fv, debe actuar a
resultante de las fuerza.
través de centro del
arco circular.
Presión: Es la acción de fuerzas distribuidas sobre una
superficie finita en contacto con el fluido.

Fig. Distribución de Presión en una compuerta vertical

 • Centro de gravedad: Es la línea de acción de la fuerza
resultante.
• Centro de presiones: Es el punto por el cual se ejercen
las líneas de acción de todas las fuerzas que
Definiciones ejercen presión sobre un cuerpo sumergido en un
generales: líquido.
La fuerza resultante de la presión, se calcula
descomponiendo sus componentes horizontal y
vertical.
• Componente Horizontal: Equivale al área de proyección de la
superficie en el plano vertical normal a la dirección horizontal,
multiplicado por la presión hidrostática a la profundidad del
centroide de área de dicha proyección.
FH  Av * Pc AV FH   h CG Aproy
Componente Vertical: Es igual al peso de la columna líquida real o
imaginaria que gravita sobre la superficie que se considera, extendiéndose
hasta la superficie libre.

Fv   g  Fv   
 : Volumen imaginario
Fv: actúa a través del C.G. del agua del  imaginario

Fig.2.16 Compuerta Radial

ANALISIS DE FUERZAS??
Calculo la fuerza sobre
una superficie curva
sumergida
 Experiencia
ESTRUCTURA PPT
Actividades de aplicación colaborativa

1. Una compuerta rectangular de 3 m de ancho está colocada en la pared vertical de un deposito que contiene
agua, como se muestra en la figura adjunta, se desea que la compuerta abra automáticamente cuando la
profundidad del agua encima de la compuerta alcance 10 m. a) Cual es la magnitud de la fuerza sobre la
compuerta cuando esta se abre?, b) a qué distancia se debe ubicar el eje horizontal sin fricción.
2.La compuerta circular de la figura adjunta, de 2 m de diámetro, pesa 15708 kg. Su plano forma un
ángulo de 30° con la horizontal. La compuerta puede pivotear alrededor del punto A y se mantiene
cerrada por su propio peso. Se pide determinar la altura de agua sobre la charnela, capaz de abrir la
compuerta? .
 Aprendizaje
ESTRUCTURA PPT evidenciado

TRABAJO APLICATIVO
Ejemplo:
Se formaran grupos de trabajo, que aplicando la metodología desarrollada anteriormente resuelva los siguientes ejercicios.

1. La presa de concreto de la figura adjunta, pesa 23.6 kN/m3 y reposa sobre una cimentación sólida. Determinar el coeficiente de
fricción mínimo entre la presa y la cimentación necesaria para evitar que la presa se deslice a la profundidad de agua como se
muestra en la figura adjunta. Suponer a lo largo de la base no hay presión ascendente del fluido. Basar el análisis en una longitud
unitaria de la presa.
 Aprendizaje
ESTRUCTURA PPT evidenciado

2. Una plancha rectangular AB, de 1.20 m de ancho evita que el agua ingrese en el túnel “T”. La cara vertical
de la pared es lisa.
a) Hallar la presión hidrostática total sobre la plancha. b) determinar el centro de presión, c) Hallar la presión
de la plancha contra la pared en A.
 INSTRUMENTO DE EVLUACIÓN

• Al finalizar la unidad, los estudiantes resuelven problemas sobre la aplicación de la fuerza en superficies planas y
curvas, a traves del desarrollo de ejercicios de aplicación, mostrando, orden, información precisa, redacción legible y
puntualidad.

CRITERIO DESCRIPCIÓN NL EP L COMENTARIO PTJE

0 2 4
Colaboran entre grupo de estudiantes para el
Trabajo colaborativo
diseño y elaboración de la propuesta de sesión de
clase.

Gestión de la 0 3 6
Presenta información relevante de manera clara y
información
precisa.

0 2 4
Redacción Redacta el desarrollo de los ejercicios de manera
legible y cuidando las reglas ortográficas.

0 2 4
Presenta material o recurso adicional de manera
Material de apoyo
creativa.

La entrega del trabajo cumple con los plazos 0 1 2

Puntualidad
establecidos
 CONCLUSIONES

01 Es importante su participación activa durante el

desarrollo de las sesiones de aprendizaje.
Se reconoce la importancia del calculo de las fuerzas
02 Hidrostáticas sumergidas aplicada a la estática de
fluidos, para su formación profesional.

03 Se motiva que a que el alumno, encuentre la

aplicación de las fuerzas Hidrostáticas sumergidas
aplicada a las estructuras hidráulicas.
 BIBLIOGRAFIA

POTTER, CENGEL A STRETER

Merle. Yurus. MOTT Robert. WHITE Frank. Víctor.
Mecánica de Mecánica de Mecánica de Mecánica de PÉREZ, G . Mecánica de
Fluidos. 4ª ed. Fluidos Fluidos. 6ta Manual de Fluidos
Fluidos. 6ta
Color México: GRAW HILL. ed. Editorial Mecánica de Octava
Ciencias 3ª ed. Pearson ed. Editorial fluidos, Edición
Ingeniería Editorial. México 2006. McGraw hill 2022.220p. Editorial
Editores, México. 2010. 626p 2006.864p. McGraw Hill.
2015. 886 p. 996 p. 1992.596p.
FIN DEL TEMA

PRACTICA
DIRIGIDA
 Gracias
Docente: Dr. Ing. Giovene Pérez Campomanes.
