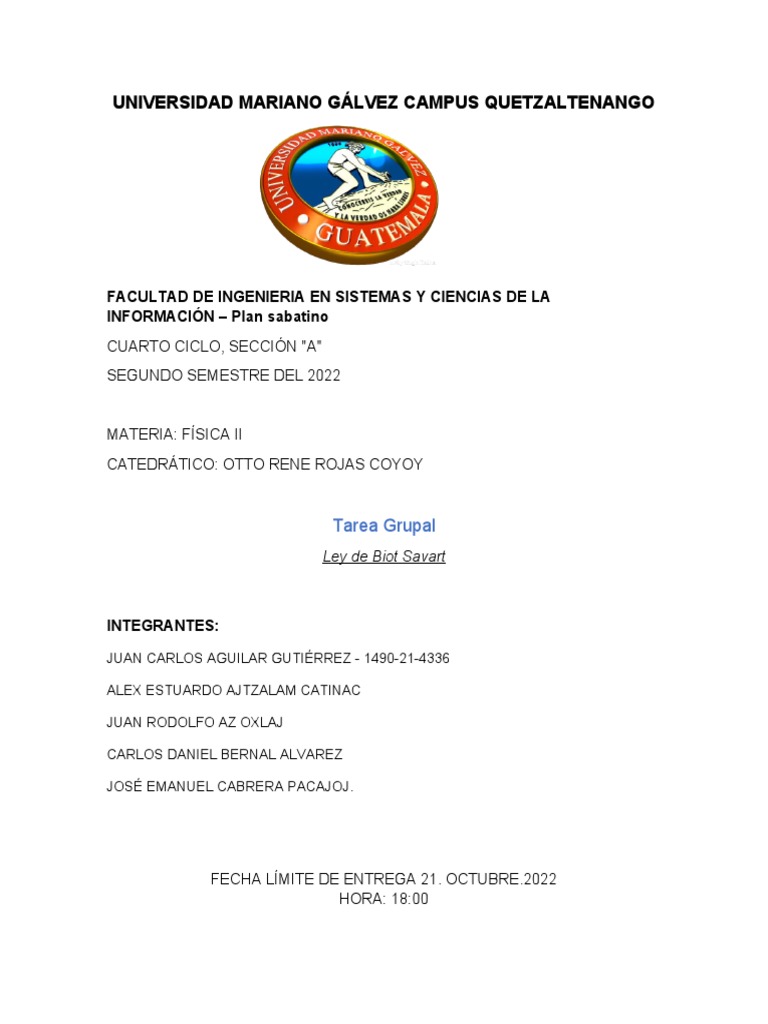

UNIVERSIDAD MARIANO GÁLVEZ CAMPUS QUETZALTENANGO
FACULTAD DE INGENIERIA EN SISTEMAS Y CIENCIAS DE LA
INFORMACIÓN – Plan sabatino
CUARTO CICLO, SECCIÓN "A"
SEGUNDO SEMESTRE DEL 2022
MATERIA: FÍSICA II
CATEDRÁTICO: OTTO RENE ROJAS COYOY
Tarea Grupal
Ley de Biot Savart
INTEGRANTES:
JUAN CARLOS AGUILAR GUTIÉRREZ - 1490-21-4336
ALEX ESTUARDO AJTZALAM CATINAC
JUAN RODOLFO AZ OXLAJ
CARLOS DANIEL BERNAL ALVAREZ
JOSÉ EMANUEL CABRERA PACAJOJ.
FECHA LÍMITE DE ENTREGA 21. OCTUBRE.2022
HORA: 18:00
Contenido
Introducción...............................................................................................................3
Objetivos....................................................................................................................4
General...................................................................................................................4
Específicos.............................................................................................................4
Marco teórico.............................................................................................................5
Ley de Biot Savart..................................................................................................5
Fórmula:.................................................................................................................5
Características.......................................................................................................6
Aplicaciones:..........................................................................................................6
Directrices..............................................................................................................7
Ejemplos.................................................................................................................7
Conclusión.................................................................................................................9
Recomendaciones...................................................................................................10
E-grafía....................................................................................................................11
Introducción
La ley de Biot Savart es una de las ecuaciones fundamentales del
electromagnetismo junto a la ley de Ampere que son utilizados para obtener el
campo magnético que produce una dada distribución de corrientes. El siguiente
tema es de suma importancia si se pretende acceder al maravilloso mundo de la
física, aclarando que los temas no son para un público sin conocimientos previos,
el saber de estos temas es de importancia en el campo laboral o en estudios
académicos pues ayudan a entender el entorno diario. Como se sabe, un campo
magnético es una descripción matemática de la influencia magnética de las
corrientes eléctricas y de los materiales magnéticos, las leyes mencionadas
anteriormente están ligadas a ellas ya sea para entender el funcionamiento o para
cálculos.
Objetivos
General
En la siguiente investigación se pretende dar conocer detalladamente en qué
consisten el dicho tema de manera simple para un mejor entendimiento ya que se
tratan de temas de suma importancia en el mundo de la física, asimismo buscar
expresar sus características, aplicaciones, directrices, fórmulas y ejemplos.
Específicos
Conocer y utilizar el concepto de cada tema.
Definir las características.
Conocer más acerca de las leyes y sus aplicaciones
Marco teórico
Ley de Biot Savart
La ley de Biot-Savart, relaciona los campos magnéticos con las corrientes que los
crean. De una manera similar a como la ley de Coulomb relaciona los campos
eléctricos con las cargas puntuales que las crean. La obtención del campo
magnético resultante de una distribución de corrientes implica un producto
vectorial, y cuando la distancia desde la corriente al punto del campo está
variando continuamente, se convierte inherentemente en un problema de cálculo
diferencial.
Esta ley indica el campo magnético creado por corrientes eléctricas estacionarias.
Es una de las leyes fundamentales de la magnetostática, a partir de esta ley se
deducen las fórmulas para calcular el campo magnético generado por distintas
fuentes. La ley fue propuesta por Jean Baptiste Biot y Félix Savart quienes
concluyeron que al circular corriente por un conductor esta generaba un campo
magnético.
Sirve para calcular distintos campos magnéticos
Fórmula:
La ecuación utilizada para calcular el campo magnético producido por una
corriente se conoce como ley de Biot-Savart. Se trata de una ley empírica que
recibe su nombre en honor a dos científicos que investigaron la interacción entre
un cable recto conductor de corriente y un imán permanente.
Características
• El vector ⃗
dB es perpendicular tanto a⃗
d s como al vector unitario 𝑟, dirigido
⃗
desde d s hacia P.
• El módulo ⃗dB es inversamente proporcional a r², donde r es la distancia de
⃗
ds a P.
• El módulo de ⃗dB es proporcional a la corriente y al módulo del vector ⃗ ds
Aplicaciones:
• Esta ley puede utilizarse para calcular las reacciones magnéticas incluso a
nivel molecular o atómico.
• Puede utilizarse en la teoría de la aerodinámica para determinar la
velocidad fomentada con líneas de vórtice.
• El módulo del campo magnético total en un punto cualquiera es
inversamente proporcional a la distancia a que se encuentra del conductor.
• La dirección del campo es perpendicular al conductor.
• Su sentido se determina según la regla de la mano derecha, y coincide con
el del giro de un tornillo con rosca a derechas, que avanzara en el sentido
de la corriente.
Directrices
1. Identifique que la ley de Biot-Savart es el método elegido para resolver el
problema dado. Si hay simetría en el problema al comparar ⃗ B y d ⃗s, se utiliza
la ley de ampere.
2. Dibuje la longitud del elemento de corriente d ⃗s y el vector unitario 𝑟,
señalando que d ⃗s apunta en la dirección de la corriente y 𝑟 apunta desde el
elemento de corriente hacia el punto donde se desea el campo.
3. Calcule el producto cruz d⃗
B∗⃗r , el vector resultante da la dirección del
campo magnético según la ley de Biot-Savart.
μ 0l d ⃗s∗r
4. Utilice la ecuación d ⃗ 4 π ∫ r ² y sustituya todas las cantidades dadas
B=
en la expresión para resolver el campo magnético. Observe que todas las
variables que permanecen constantes a lo largo de toda la longitud del
cable pueden ser eliminadas de la integración.
Ejemplos
1. Una corriente eléctrica rectilínea crea un campo magnético de 4 · 10-4 T en un
punto situado a 3 cm de dicha corriente. ¿Cuál es la intensidad de la corriente
eléctrica? ¿Hacia dónde está dirigido el campo magnético en los puntos situados a
la derecha y a la izquierda del conductor rectilíneo, si el conductor se encuentra
orientado verticalmente y la intensidad asciende hacia arriba?
Datos:
B = 4 · 10-4 T
R = 3 cm = 3 · 10 -2 m
2. Dos corrientes rectilíneas y paralelas I1 = 30 A e I2 = 60 A se encuentran
en el vacío separadas 6 cm de distancia. Determinar el valor del campo
magnético generado en un punto situado en medio de ambas corrientes,
si:
a) I1 e I2 tienen el mismo sentido.
b) I1 e I2 no tienen el mismo sentido.
Datos:
I1 = 30 A
I2 = 60 A
d1 = d2 = 6 cm / 2 = 3 cm = 0.03 m
Conclusión
La descripción formal del campo magnético puede realizarse, sin recurrir a imanes
o dipolos magnéticos, mediante modelos que expliquen dichos campos como fruto
de las perturbaciones que provocan en el espacio circundante las cargas
eléctricas móviles o, de forma equivalente, las corrientes eléctricas. La ley de Biot-
Savart sirve de base teórica para la definición de los campos magnéticos.
Esta ley determina el campo magnético creado por corrientes eléctricas
estacionarias.
Recomendaciones
Se recomienda realizar una serie de experimentos en los que se analice de
manera extensa los conceptos y toda la información recopilada, para poder
realizar otro tipo de pruebas para poder realizar de esta manera una mirada más
objetiva del tema planteado y mejorar de distintas maneras los objetivos
planteados.
Se recomienda profundizar el tema consultando diferentes fuentes para un
conocimiento completo, asimismo resolver ejercicios.
