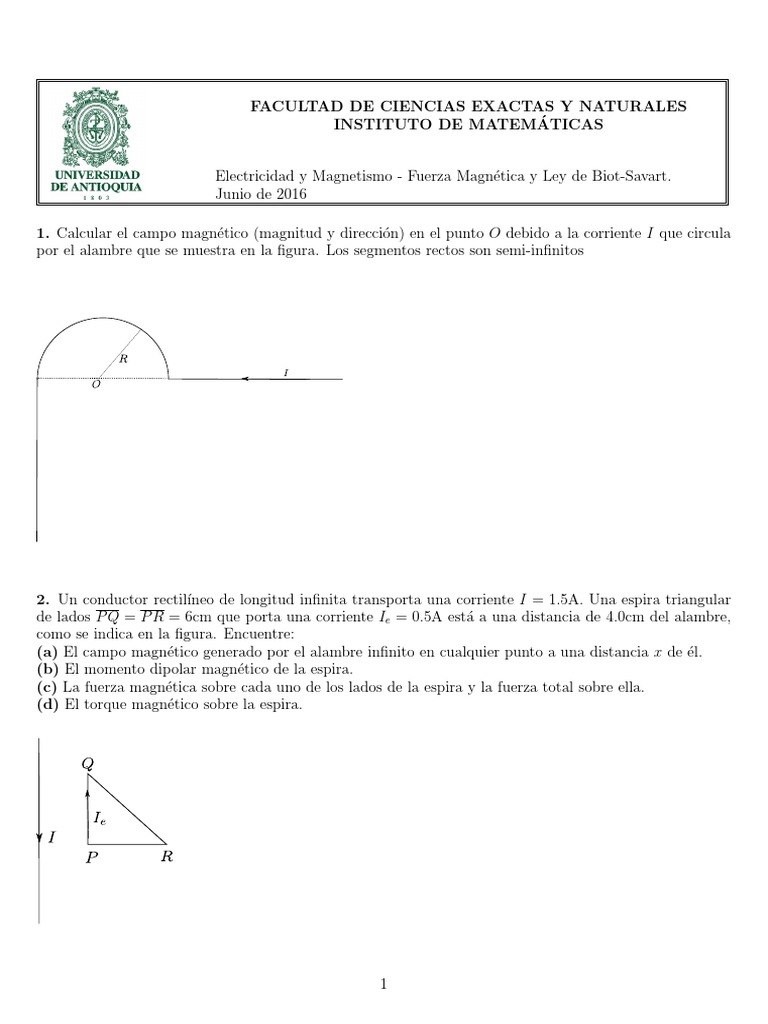

FACULTAD DE CIENCIAS EXACTAS Y NATURALES
INSTITUTO DE MATEMÁTICAS
Electricidad y Magnetismo - Fuerza Magnética y Ley de Biot-Savart.
Junio de 2016
1. Calcular el campo magnético (magnitud y dirección) en el punto O debido a la corriente I que circula
por el alambre que se muestra en la figura. Los segmentos rectos son semi-infinitos
2. Un conductor rectilı́neo de longitud infinita transporta una corriente I = 1.5A. Una espira triangular
de lados P Q = P R = 6cm que porta una corriente Ie = 0.5A está a una distancia de 4.0cm del alambre,
como se indica en la figura. Encuentre:
(a) El campo magnético generado por el alambre infinito en cualquier punto a una distancia x de él.
(b) El momento dipolar magnético de la espira.
(c) La fuerza magnética sobre cada uno de los lados de la espira y la fuerza total sobre ella.
(d) El torque magnético sobre la espira.
1
3. Una espira transporta una corriente I = 1.0A. En la figura, L = 5.0cm y el radio del sector circular es
R = 2.0cm. Calcular el campo magnético total generado por la espira en el punto P .
4. Considere la espira conductora de corriente I que se muestra en la figura, formada por dos segmentos
lineales muy largos y un segmento circular de radio R. Calcular:
(a) El campo magnético generado en P (magnitud y dirección) por cada uno de los segmentos.
(b) El campo magnético total en P (magnitud y dirección).
2
5. La espira rectangular de alambre que se muestra en la figura tiene una masa de 0.1g por centı́metro de
longitud y puede girar sin rozamiento alrededor del lado AB. Por el alambre circula una corriente de 10A
en el sentido indicado. Calcular la magnitud y el sentido del campo magnético paralelo al eje y que hará
que la espire gire hasta que su plano forme un ángulo de 30◦ con el plano yz.
6. Una espira consiste en un semicirculo de radio R y dos segmentos rectos de longitud l con un ángulo θ
entre ellos. La espira está situada en un campo magnético uniforme B hacia la derecha como se muestra
en la figura.
(a) Encuentre la fuerza neta sobre la espira.
(b) Encuentre el torque neto sobre la espira.
3
7. Un cable coaxial largo consiste de un cilindro de radio interior de radio R1 rodeado por un cascarón
cilı́ndrico de radio R2 como se muestra en la figura. El cilindro interior conduce una corriente I1 y el
exterior una corriente I2 . Dicho cable está parcialmente rodeado por un lazo que tiene una longitud L y
un radio R3 y por el cual circula una corriente I3 . Los ejes del cable coaxial y del lazo coinciden. Para
dicha configuracı́ón del corriente, calcular:
(a) El campo magnético en las regiones (i) r < R1 , (ii) R1 < r < R2 , (iii) r > R2 .
(b) Conocido el campo magnético en el exterior del cable coaxial, calcular la fuerza magnética que ejerce
el cable coaxial sobre el lazo.
8. Se tiene un disco de acetato de radio R, uniformemente cargado con carga q, que gira alrededor de su
eje con velocidad angular ω.
(a) Determine el momento dipolar magnético µ de este sistema.
(b) Calcule el campo magnético producido por el disco en un punto sobre su eje a una distancia z del
centro.
(c) Muestre que para z R el campo producido es de la forma B = µ0 µ/(2πz 3 ).
9. Un alambre muy largo de radio a está sobre el eje de un tubo conductor muy largo de radio interior
b y radio exterior c como se muestra en la figura. El alambre conduce una corriente cuya densidad es
J = αrk, donde r es la distancia radial desde el eje del cilindro y α es una constante. El tubo conduce
una corriente I distribuida uniformemente, pero en sentido opuesto a la del alambre. El alambre y el tubo
están separados por un material de susceptibilidad χm .
(a) El campo magnético en las regiones (i) r < a, (ii) b < r < c.
(b) La autoinductancia L de un tramo de longitud l.
4
10. En el circuito que se aprecia en la figura, la inductancia L = 20mH se conecta a una fem de 100V
con la polaridad que se indica. El resistor R0 tiene una resistencia de 10Ω. En el instante t = 0 se cierra
el interruptor S. El alambre de circuito pequeño tiene una resistencia de 1Ω. El circuito grande es un
rectángulo de dimensiones 2m×4m, mientras que el pequeño tiene dimensiones a = 1mm y b = 2mm. La
distancia c es de 10mm. Ambos circuitos están fijos. Suponga que solo el alambre mas cercano al circuito
produce un campo magnético apreciable a través de él. Calcular:
(a) La corriente en el circuito grande en cualquier instante t > 0.
(b) La FEM inducida en el circuito pequeño en cualquier instante t > 0.
(c) La corriente inducida en el circuito pequeño 2ms después de haber cerrado S.
(d) La dirección de la corriente inducida en el circuito pequeño.
11. Una espira cuadrada conductora de lado L = 3cm y resistencia R = 10Ω se mueve con rapidez
constante v = 5m/s en dirección perpendicular a un alambre que porta una corriente I = 5A. Encuentre:
(a) La FEM inducida en la espira en cualquier instante t.
(b) La corriente y el sentido cuando la distancia del lado mas cercano es la espira al alambre, x, es igual
a 10cm.
12. Un solenoide cilı́ndrico muy largo de radio R y n vueltas por unidad de longitud lleva una corriente
I = I0 cos ωt donde I0 es la máxima corriente de en el solenoide y ω es la frecuencia angular de la corriente
alterna. Utilice la ley de Ampere para encontrar el campo magnético al interior del solenoide y calcule:
(a) La magnitud del campo eléctrico inducido E en r > R y 0 < r < R.
(b) La inductancia L.
(c) La energı́a magnética en el inductor.
5
13. En la figura, se cierra el interruptor S1 dejando abierto el interruptor S2 . La inductancia es L = 0.15H
y la resistencia R = 120Ω. Cuando la corriente ha alcanzado su valor final, la energı́a almacenada en el
inductor es de 0.26J. Una vez esto ocurre, se abre S1 y se cierra S2 . ¿Cuánto tiempo después de cerrar S2
tarda la energı́a almacenada en el inductor en disminuir 0.10J?
14. Un alambre recto muy largo transporta una corriente constante I. La barra metálica P Q se desplaza
hcia arriba con velocidad constante v sobre los rieles metálicos paralelos conectados a través de un resistor
R tal como se muestra en la figura, de modo que el aparato forma un circuito completo. No tenga en
cuenta la resistencia de la barra ni la de los rieles. Encuentre:
(a) El flujo magnético a través del circuito cerrado en función del tiempo.
(b) La FEM inducido en el circuito con su respectivo sentido.
(c) La fuerza magnética sobre la barra P Q.
