Especificaciones Rci V1

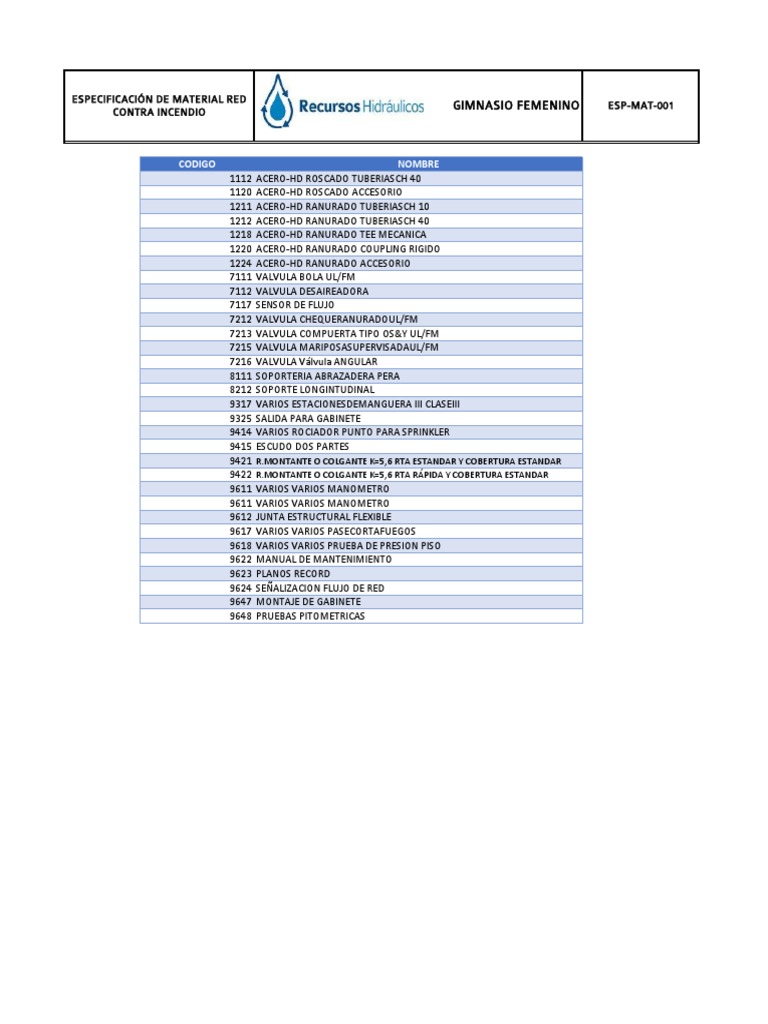

ESPECIFICACIÓN DE MATERIAL RED
CONTRA INCENDIO
GIMNASIO FEMENINO ESP-MAT-001
CODIGO NOMBRE
1112 ACERO-HD ROSCADO TUBERIASCH 40
1120 ACERO-HD ROSCADO ACCESORIO
1211 ACERO-HD RANURADO TUBERIASCH 10
1212 ACERO-HD RANURADO TUBERIASCH 40
1218 ACERO-HD RANURADO TEE MECANICA
1220 ACERO-HD RANURADO COUPLING RIGIDO
1224 ACERO-HD RANURADO ACCESORIO
7111 VALVULA BOLA UL/FM
7112 VALVULA DESAIREADORA
7117 SENSOR DE FLUJO
7212 VALVULA CHEQUERANURADOUL/FM
7213 VALVULA COMPUERTA TIPO OS&Y UL/FM
7215 VALVULA MARIPOSASUPERVISADAUL/FM
7216 VALVULA Válvula ANGULAR
8111 SOPORTERIA ABRAZADERA PERA
8212 SOPORTE LONGINTUDINAL
9317 VARIOS ESTACIONESDEMANGUERA III CLASEIII
9325 SALIDA PARA GABINETE
9414 VARIOS ROCIADOR PUNTO PARA SPRINKLER
9415 ESCUDO DOS PARTES
9421 R.MONTANTE O COLGANTE K=5,6 RTA ESTANDAR Y COBERTURA ESTANDAR
9422 R.MONTANTE O COLGANTE K=5,6 RTA RÁPIDA Y COBERTURA ESTANDAR
9611 VARIOS VARIOS MANOMETRO
9611 VARIOS VARIOS MANOMETRO
9612 JUNTA ESTRUCTURAL FLEXIBLE
9617 VARIOS VARIOS PASECORTAFUEGOS
9618 VARIOS VARIOS PRUEBA DE PRESION PISO
9622 MANUAL DE MANTENIMIENTO
9623 PLANOS RECORD
9624 SEÑALIZACION FLUJO DE RED
9647 MONTAJE DE GABINETE
9648 PRUEBAS PITOMETRICAS
ESPECIFICACIÓN DE MATERIAL ESP-MAT-001
PROYECTO: GIMNASIO FEMENINO CONTIENE: TUBERIA AC ROSCADA SCH40

DISEÑO No.: 356 # RHL: 1211
FECHA: 1 de septiembre de 2022 DIAMETROS: 1/2". 3/4", 1" y 1 1/4"
HOJA No. 1 DE 1 UNIDAD: ML
DESCRIPCIÓN:
Consiste en el suministro e instalación de tubería en acero negro (acero carbón) SCH 40, que constituyen la red hidráulica del sistema de
protección contra incendio a la vista y entre ductos, en donde sin importar el diámetro, la presión de trabajo de la red exceda los 300 psi, por lo
que es necesario que el instalador valide la presión de la bomba a caudal cero e identifique los sectores que puedan estar sometidos a presiones
mayores a 300 psi. Requiere certificación UL/FM.
NORMA: FIGURA:
Según norma: ASTM A 53
CONDICIONES DE ENTREGA:
Se deben instalar los soportes necesarios para apoyar cada tramo de
tubería que se vaya a instalar, verificando su correcta alineación y nivel
de instalación. Toda sección de red construida debe taponarse
adecuadamente, a fin de efectuar las pruebas de presión pertinentes,
utilizando un tapón roscado o ranurado según corresponda. La tuberia
se entregará pintada. Se aclara que este item no contiene la
soporteria; dichos elementos se pagaran por separado.
FORMA DE PAGO:
Se pagará por ml previa aprobación de la interventoria.
En caso de no conformidad con estas especificaciones, durante su alistamiento, ejecución o entrega, el alcance se considerará como
mal ejecutado. En este evento, el contratista deberá realizar las actividades a que haya lugar para su correspondiente corrección y
perfeccionamiento de la actividad, a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: ACCESORIO ROSCADO

FECHA: 1 de septiembre de 2022 DIAMETROS: 1/2" a 1 1/2"
HOJA No. 1 DE 1 UNIDAD: UN
DESCRIPCIÓN:
Suministro e instalación de los accesorios en acero negro de conexión roscada necesarios para el ensamble, derivaciones, reducción o
ampliación de diámetro, cambios de dirección, cambios de nivel y cualquier otra característica de la red donde se requiera la implementación de
estos accesorios.
Corresponden a accesorios de acero negro con una presión de trabajo no inferior a 300 psi (clase 300), y que son acoplados a la red mediante el
sistema de unión roscado, estos accesorios deberán tener en sus extremos rosca interna del tipo NPT. Todos los accesorios roscados deberán ser
de hierro de acuerdo a alguno de los siguientes materiales y deben cumplir con los estándares indicados:
- Hierro fundido clase 125 o 150.
Los accesorios utilizados serán diseñados para resistir presiones no menores a 12 bar (175 psi) de presión de agua y tener roscas de acuerdo con
la norma ANSI B1.20.1 [23].
Requiere certificación UL/FM
NORMA: FIGURA:
Norma: ANSI B16.4 [31] - Hierro maleable clase 150 o 300, Norma:
ANSI B16.3 [32]
Se entregaran los accesorios instalados, debidamente pintados y
probados. Los accesorios roscados incluyen Codo 90, Codo 45, Union,
Tee, Tee Reducida, Copa Reducida. Tapon roscado.
FORMA DE PAGO:
Se pagará por und previa aprobación de la interventoria.
En caso de no conformidad con estas especificaciones, durante su alistamiento, ejecución o entrega, el alcance se considerará como mal ejecutado. En este
evento, el contratista deberá realizar las actividades a que haya lugar para su correspondiente corrección y perfeccionamiento de la actividad, a su costo y sin
que implique modificaciones y/o adiciones en el plazo y en el valor del contrato.
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: TUBERIA AC RANURADA SCH10

FECHA: 1 de septiembre de 2022 DIAMETROS: 1 1/4", 1 1/2", 2”, 2 ½”,3”, 4”, 6” y 8”
DESCRIPCIÓN:
protección contra incendio, dicha tuberia se podrá instalar a la vista, entre ductos y colgante entre el cielo raso. Las tuberías para las redes
principales: redes colgantes y/o columnas de diámetros: 2”, 2 ½”,3”, 4”, 6” y 8” seran en acero negro con costura, cédula 10, según ASTM A 795
con extremos para ranurar. Requiere certificación UL/FM.
NORMA: FIGURA:
Según norma: ASTM A 795 con extremos para ranurar
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: TUBERIA AC RANURADA SCH40

FECHA: 1 de septiembre de 2022 DIAMETROS: 1", 1 1/4", 1 1/2", 2”, 2 ½”,3”, 4”, 6” y 8”
DESCRIPCIÓN:
protección contra incendio se podrá instalar a la vista, entre ductos o colgante entre el cielo raso. La tuberia tendrá extremos a ranurar de
acuerdo con estándares ANSI/AWWA C-606 [22]. Las tuberías dentro del cuarto de bombas son en acero negro SCH -40, según ASTM A53, con
extremos para ranurar. Requiere certificación UL/FM.
NORMA: FIGURA:
Según norma: ASTM A 53 con extremos para ranurar; A-53B/A-106B
[20]
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: TEE MECANICA RANURADA/STRAP

FECHA: 1 de septiembre de 2022 DIAMETROS: 2" a 10"
DESCRIPCIÓN:
Comprende el suministro e instalación de tee mecánica de salida ranurada las cuales ser fabricadas en hierro dúctil conforme a la norma ASTM
A-536 [29], Clase 65-45-12, Los pernos de los acoples mecánicos deben tener cabeza con tratamiento térmico y galvanizado de zinc (ASTM B-
633 [36]) conforme a las normas ASTM A-449 [37] y A- 183 [38], el empaque deberá ser en EPDM grado A, para temperaturas hasta 66 grados
Celsius (cuando así lo requiera).
Requiere certificación UL/FM.
NORMA: FIGURA:
Según normas: ASTM A-536 [29], Clase 65-45-12, (ASTM B-633 [36]), (ASTM
B-633 [36]).
Se entregará debidamente instalado pintado y probado.
FORMA DE PAGO:
Se pagará por un previa aprobación de la interventoria.
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: COUPLING RIGIDO

DESCRIPCIÓN:
Comprende el suministro e instalación de acople para la union de las tuberias y los accesorios deberán ser fabricados en hierro dúctil ASTM
A536 [29] grado 65-45-13, los pernos de los acoples mecánicos deben tener cabeza con tratamiento térmico y galvanizado de zinc (ASTM B-633
[36]) , con una tensión de rotura mínima de 110.000 psi (758450 kPa),el empaque deberá ser en EPDM grado A, para temperaturas hasta 66
grados Celsius (cuando así lo requiera).No se recomienda el uso de Uniones reducidas por su alta probabilidad de fuga en la operación.
NORMA: FIGURA:
Según normas: ASTM A536 [29] grado 65-45-13, ASTM B-633 [36].
Se entregará debidamente instalado pintado y probado.
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: ACCESORIO RANURADO

FECHA: 1 de septiembre de 2022 DIAMETROS: 1.1/2”, 2”, 2 ½”, 3”, 4”, 6 y 8”
DESCRIPCIÓN:
Consiste en el suministro e instalación de los accesorios en acero negro de conexión ranurada,necesarios para el ensamble, derivaciones,
reducción o ampliación de diámetro, cambios de dirección, cambios de nivel y cualquier otra característica de la red donde se requiera la
implementación de estos accesorios. La presión mínima de trabajo deberá ser 300 psi.
Todo accesorio que se encuentre a la intemperie deberá cumplir los espesores mínimos de pintura requeridos para superficies expuestas a la
atmósfera.
NORMA: FIGURA:
Según ASME B16.3 listados por UL y aprobados por FM. norma ASTM
A536 [29], grado 65-45-12
Se entregará instalado, debidamente pintado y probado. Los accesorios
ranurados incluyen: Codo 90, codo 45, union, tee, tee reducida, tapon
ranurado.
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA BOLA UL/FM

FECHA: 1 de septiembre de 2022 DIAMETROS: 1/2" a 2"
DESCRIPCIÓN:
Comprende el suministro e instalación de la válvula bola certificada para se usada en proteccion contra incendios . Para presiones de trabajo de
300 psi, extremos roscados, cuerpo de latón (ASTM B-584 [47] aleación 84400), puerto estándar, bola de latón cromada, vástago de acero
inoxidable, asientos de TFE. Requiere certificación UL/FM.
NORMA: FIGURA:
Según norma: ASTM B-584 [47] aleación 84400
Se entregará debidamente instalada y probada.
FORMA DE PAGO:
Se pagará por un instalada previa aprobación de la interventoria.
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA DESAIREADORA

DESCRIPCIÓN:
Comprende el suministro e instalación de la válvula desaireadora la cual está diseñada para ventilar el aire arrastrado que se acumula en los
puntos altos de una tubería. Sus caracteristicas son: Conexión roscada para una presión de trabajo de 175 psi fabricada en hierro dúctil ASTM
536 [29] 65-45-12, con flotador en acero inoxidable.
La válvula desaireadora debe comprender la tubería con todos los accesorios para acoplarse a la línea principal además de la válvula de corte
para mantenimiento de 1/2” del tipo bola.
NORMA: FIGURA:
Según norma: ASTM 536 [29] 65-45-12
FORMA DE PAGO:
Se pagará por unidad instalada previa aprobación de la interventoria.
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA SENSOR DE FLUJO

DESCRIPCIÓN:
Comprende el suministro e instalación de sensor de flujo el cual es un dispositivo instalado en línea con una tubería, permite determinar cuándo
está circulando un fluido, deben ser de tipo vano (paleta) compatible con tubería de acero desde cedula 10 a 40, con flujo mínimo para emitir
señal entre 4 y 10 GPM.
Debe tener carcasa resistente a la corrosión y debe cumplir con sellado inmune al polvo tipo NEMA 4/IP54 [41].
NORMA: FIGURA:
Se entregará debidamente instalado y probado.
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA CHEQUE RANURADO

DESCRIPCIÓN:
Comprende el suministro e instalación de la válvula Cheque ranurado la cual es un tipo de válvula que permite al fluido fluir en una dirección pero
cierra automáticamente para prevenir flujo en la dirección opuesta (contra flujo).Fabricadas en cuerpo de hierro conforme a la norma ASTM A-
536 [29], Clase 65-45-12, revestimiento del disco de cierre en EPDM. Deberá tener una presión de operación de mínimo 300 PSI.
NORMA: FIGURA:
Según norma: ASTM A-536 [29], Clase 65-45-12.
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA COMPUERTA OS & Y

DESCRIPCIÓN:
Comprende el suministro e instalación de La válvula compuerta OS&Y la cual es una válvula multivueltas, lo que significa que el funcionamiento
de la válvula se realiza mediante un vástago roscado. Como el vástago tiene que girar varias veces para pasar de la posición abierta a la cerrada,
la operación lenta también evita los efectos del golpe de ariete. Deberán ser fabricadas en cuerpo de hierro, recubierto externa e internamente
con pintura epóxica fundida, con conexiones bridadas del tipo ASME B16.4 [32] clase 125, horquilla y volante de hierro fundido; disco de hierro
fundido con revestimiento de EPDM; vástago ascendente de latón; bonete de hierro fundido bridado y con revestimiento epóxico; sellos de
vástago o-ring y empaquetadura del cuerpo de EPDM y para accionamiento manual.
La presión de operación deberá ser 200 psi y la presión de prueba 400 psi. Todas las válvulas de control OS&Y deberán contar con un switch de
posición con supervisión (Tamper switch).
NORMA: FIGURA:
Según: ASME B16.4 [32] clase 125
FORMA DE PAGO:
Se pagará por unidad instalada previa aprobación de la interventoría.
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA MARIPOSA SUPERVISADA UL/FM

DESCRIPCIÓN:
Comprende el suministro e instalación de la válvula mariposa es un dispositivo para interrumpir o regular el flujo de un fluido en un conducto,
aumentando o reduciendo la sección de paso mediante una placa, denominada «mariposa», que gira sobre un eje. Se deberá suministrar válvulas
tipo mariposa, con cuerpo en hierro dúctil, ASTM A-536 [29] Clase 65-45-12, asiento en EPDM sensible a la presión y vástago de acero
inoxidable, con dispositivo indicador de posición e interruptores de supervisión precableados, para enviar señales al tablero de control en caso de
variación de su posición normal.
Deberán tener un dispositivo que permita un cierre de no menos de 5 segundos cuando sean estas válvulas sean operadas a la velocidad máxima
posible desde la posición totalmente abierta.
Las válvulas deberán tener una presión de trabajo de 300 PSI (2.065 kPa).
NORMA: FIGURA:
Según norma: ASTM A-536 [29] Clase 65-45-12
FORMA DE PAGO:
Se pagará por unidad instalada previa aprobación de la interventoría.
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA ANGULAR UL/FM

FECHA: 1 de septiembre de 2022 DIAMETROS: 1 1/2" ó 2 1/2"
DESCRIPCIÓN:
Comprende el suministro e instalación de la válvula angular la cual se usa para conectar la manguera contra incendios en el gabinete, deberá
contar con rosca NHS a su salida, ya sea de 1 1/2" o 2 1/2" de diámetro según corresponda el caso. Debe contar con su respectiva tapa y cadena
para proteger la rosca NHS. Si es restrictora de presión deberá ser seteada para que la presión de operación de la manguera a conectar este
dentro del rango de presión requerido por la NFPA 14 [12].
Deberá estar fabricada en fundición de latón y tener una presión de operación de 175 psi.
NORMA: FIGURA:
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA SIAMESA

FECHA: 1 de septiembre de 2022 DIAMETROS: 4" ó 6"
DESCRIPCIÓN:
Comprende el suministro e instalación de la válvula siamesa se utiliza como conexión auxiliar a través de la cual el departamento de bomberos
puede abastecer agua para complementar los suministros.deben ser rectas, fabricadas en forja de bronce, con 2 conexiones de entrada para
manguera de 2 1/2" NST [23] y una conexión recta de mínimo 4” con conexión NPT [23].
Debe contar con sus respectivas tapas y cadenas para proteger las roscas de conexión con las mangueras.
NORMA: FIGURA:
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA PRUEBA Y DRENAJE

DESCRIPCIÓN:
Comprende el suministro e instalación de La válvula de prueba y drenaje la cual es un tipo de válvula de bola utilizada en sistemas contra
incendios, especialmente para probar si el sistema funciona o no, se deberá suministrar válvula de prueba y drenaje (Test And Drain) con visor
de 1/2". Configurada a una presión mínima de operación 300 psi. Fabricación en bronce.
La válvula instalada deberá posee un K equivalente al de los Rociadores correspondientes al sistema en el que esté presente.
NORMA: FIGURA:
FORMA DE PAGO:
En caso de no conformidad con estas especificaciones, durante su alistamiento, ejecución o entrega, el alcance se considerará
como mal ejecutado. En este evento, el contratista deberá realizar las actividades a que haya lugar para su correspondiente
corrección y perfeccionamiento de la actividad, a su costo y sin que implique modificaciones y/o adiciones en el plazo y en el valor
del contrato.
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: ABRAZADERA PERA UL/FM

DESCRIPCIÓN:
Comprende el suministro e instalación de la abrazadera tipo pera la cual es un soporte de tubería diseñado para asegurar tramos de tubería
elevados o colgantes. Estas perchas tienen una tuerca giratoria para ajustar la dirección después del montaje. También son conocidos como
perchas de lágrima. Combine con una varilla roscada u otro sujetador para colgar del techo. Para montar, atornille la varilla roscada en el orificio
roscado en la parte superior de la percha. La altura de suspensión se puede ajustar después de instalar el material. Requiere certificación
UL/FM.
NORMA: FIGURA:
Se entregará debidamente instalada y probada. Los soportes deben ser
instalados con una distancia no mayor a 4.6m para tubos de diámetro
de 1 1/2” pulgadas y mayores, para tubería de diámetros inferiores los
soportes no deben estar localizados a más de 3.5m. y en los ramales de
los rociadores se deberá instalar un soporte en el intermedio entre dos
rociadores. Siempre que sea requerido el uso de soportes tipo C Clamp
o alguna de sus variantes, se deberá emplear algún método de
aseguramiento a la viga, como lámina retenedora o emplear Beam
Clamp que restrinjan completamente el riesgo de desprendimiento del
anclaje.
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: SOPORTE LONGITUDINAL

FECHA: 1 de septiembre de 2022 DIAMETROS: 1 1/2" a 6"
DESCRIPCIÓN:
Comprende el suministro e instalación del soportes «antisísmicos» o más propiamente llamados soportes «sismorresistentes» son un conjunto de
elementos metálicos que encuentran su principal aplicación en el soporte y fijación de las redes contraincendio, haciendo que la tubería de redes
contraincendio se mueva solidariamente con la edificación o estructura que están protegiendo, producto del movimiento sísmico. Requiere
certificación UL/FM.
NORMA: FIGURA:
La distancia máxima de un soporte al final de un ramal que soporte un
rociador deberá ser de 0.9m, los apoyos sísmicos laterales deben ser
instalados máximo cada 12 metros y la distancia entre el ultimo soporte
y el final del tubo no debe exceder los 1.8 metros y los apoyos sísmicos
longitudinales deben ser instalados máximo cada 24 metros y la
distancia entre el ultimo soporte y el final del tubo no debe exceder los
12 metros. [8]
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: GABINETE TIPO III

FECHA: 1 de septiembre de 2022 DIAMETROS: N.A.
DESCRIPCIÓN:
Corresponde al suministro e instalación de gabinete Clase III representan la combinación de los sistemas de mangueras Clase II y I, teniendo
tanto una manguera de diámetro 1 ½” y una toma de bomberos de diámetro 2 ½”. Este sistema busca brindar recursos contra el fuego a los
brigadistas, con el uso de la manguera de 1 ½” y a los cuerpos de bomberos para que puedan conectar sus mangueras a las tomas de 2 ½”.Estos
gabinetes están distribuidos de tal manera que permita dar cobertura completa de los espacios con la longitud de la manguera y el alcance del
chorro de la misma.Es responsabilidad del instalador garantizar que todas las válvulas angulares que se instalen para sistemas de manguera
Clase II cuenten con el tipo de válvula correcta, ya sea sencilla o restrictora de presión, para garantizar que no se excedan las presiones
establecidas por la norma NFPA 14 [12]. Contiene:
Caja gabinete de 77 X 99 X 24 de sobreponer o empotrar.
Válvula angular 1 1⁄2" Certificada.
Válvula angular 2 1⁄2" Certificada.
Manguera 1 1⁄2" X 30 MTS certificada.
Soporte canastilla para manguera.
Boquilla 1 1⁄2 ́ Policarbonato chorro niebla certificada.
Hacha de 4.5 LB.
Llave spanner doble servicio zincada 1 1⁄2 ́ x 2 1⁄2 .́
Extintor ABC multipropósito 10Lbs.
NORMA: FIGURA:
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: SALIDA PARA GABINETE

FECHA: 1 de septiembre de 2022 DIAMETROS:
DESCRIPCIÓN:
Consiste en la mano de obra, suministro de materiales, transporte, almacenamiento, manejo y colocación de los accesorios y niples
correspondientes a la entrada respectiva del gabinete contra incendio donde se conectará la respectiva válvula de 1.1/2” o 2.1/2”, dentro del
gabinete, sin incluir la válvula. Todos sus componetes deberan contar con certificacion UL/FM
NORMA: FIGURA:
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: PUNTO PARA SPRINKLER

FECHA: 1 de septiembre de 2022 DIAMETROS: 1/2", 3/4" ó 1"
DESCRIPCIÓN:
Se define el punto hidráulico para rociador automático, como el arreglo o prolongación vertical de tubería y accesorios necesario para instalar el
rociador automático justo en la posición vertical requerida, sea está posición el nivel del cielo raso o la distancia del techo considerada en el
diseño la cual en ningún caso podrá ser mayor a la máxima permitida por la NFPA-13.
Dado que la rosca de conexión de los rociadores automáticos puede variar en función del coeficiente de descarga “k” de los mismos, es
necesario instalar una reducción copa para enroscar los rociadores, por lo que el punto hidráulico se denomina en función del diámetro de la
rosca del rociador a ser conectado. Todos sus componentes requiren certificados UL/FM
NORMA: FIGURA:
NFPA -13
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: ESCUDO DOS PARTES

FECHA: 1 de septiembre de 2022 DIAMETROS: N.A.
DESCRIPCIÓN:
Contiene el suministro y la instalacion de Escudo dos partes fabricado en lamina Cold Rolled, calibre 18 y 20, el cual consiste de Dos piezas que
se ajusta para dar una elongación cuando existe Terremotos.
El tipo de escudo deberá estar acorde al tipo de rociador, a la posición de instalación y al acabo superficial del rociador.
Este elemento no es indispensable para la operación del sistema, pero es un requerimiento en términos de acabado.
NORMA: FIGURA:
Deberan contar con certificacion UL/FM
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: MANOMETRO

FECHA: 1 de septiembre de 2022 DIAMETROS: 2" O 3"
DESCRIPCIÓN:
Los manómetros instalados con una conexión mínimo de 1/4", Debes estar fabricado con carcasa y anillo en acero inoxidable.
Deberá poder censar entre 0 y 1.25 veces la presión de trabajo del sistema y un diámetro de visor de mínimo 3 1/2", la presión debe ser
mostrada obligatoriamente en PSI y opcionalmente en otras unidades.
Este elemento no requiere que sea Listado UL/FM, es para uso industrial debidamente calibrado.
NORMA: FIGURA:
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: PASECORTAFUEGOS

DESCRIPCIÓN:
Se contempla en este Item los materiales, heeramientas , mano de obra y demás elementos requeridos para sellar los espacios generados entre
la tuberia y los pases tanto verticales como horizontales que tengan que ser realizados para la instalacion de las redes de extincion de
incendios. En general se trata productos intumescentes (expansión en presencia de calor) de fácil instalación y Protección Contra el Fuego que
evitan la propagación del fuego, no importando sí éste es por convección, conducción o radiación. Se podran utilizar en pases de paredes de
yeso, paredes de bloque y pisos de concreto para realizar sellos fijos en pases de tuberías de acero, tuberías metálicas, juntas entre pared – losa
y pared – pared, uniones estructurales, tuberías hidráulicas, ductos de ventilación, tubos conduit, escalerillas o charolas, fibra óptica y cableado
estructurado. No necesita ser medido o mezclado y se adhiere rápidamente.
Productos clasificados por UL hasta por 4 horas de protección al fuego.
NORMA: FIGURA:
Este producto require certificacion UL/FM
Se entregará debidamente instalado.
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: PRUEBA DE PRESION

DESCRIPCIÓN:
Toda la tubería y los accesorios acoplados sujetos a la presión de trabajo del sistema, deberán ensayarse hidrostáticamente a 200 PSI (13.8 bar),
o 50 PSI (3.5bar) por encima de la presión de trabajo del sistema, la que sea mayor, y deberá mantenerse dicha presión +/- 5 PSI por 2 horas.
La pérdida de presión deberá determinarse por una caída de la presión manométrica o visualmente.
Las pruebas para la red de incendio se realizarán teniendo en cuenta como mínimo el siguiente procedimiento:
• Taponar todos los puntos de sprinklers, exceptuando uno para des-airear y una para instalar la cabeza de prueba.
• Desairar las redes que se someterán a prueba.
• Instalar la cabeza de prueba y con ayuda de una bomba para pruebas aumentar la presión hasta alcanzar la presión requerida según lo
señalado en el párrafo inicial de este apartado.
• Desconectar la bomba y mantener la presión de prueba durante 2 horas. La sugerencia es mantener durante la construcción las redes en
estado permanente de prueba, con el fin de detectar posibles fugas y realizar los ajustes pertinentes oportunamente
NORMA: FIGURA:
NFPA 13/14
FORMA DE PAGO:
Se pagará por unidad ejecutada previa aprobación de la interventoria.
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: MANUAL DE MANTENIMIENTO

DESCRIPCIÓN:
Una vez finalizada la obra el contratista debera elaborar un manual de operación y mantenimiento de la obra, que contenga cómo mínimo los
siguientes ítems: Red general contra incendio, Rociadores, Soporteria. De este manual debera entregarse al contratante un original.
NORMA: FIGURA:
Archivo digital y físico.
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: PLANOS RECORD

DESCRIPCIÓN:
Una vez finalizada la obra el contratista deberá elaborar en original los planos récord de la obra en formato y forma similar a los elaborados por
la firma RECURSOS HIDRÁULICOS SAS. De estos planos se entregará una copia impresa al contratante, quien guardará en su archivo un juego
de copias durante el periodo de tiempo establecido por el mismo, (sugerimos un periodo no menor a 10 años). Y una copia digital en dwg y pdf,
el cual se entregará en una memoria usb.
NORMA: FIGURA:
Archivo digital y físico.
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: SEÑALIZACION FLUJO DE RED

HOJA No. 1 DE 1 UNIDAD: GL
DESCRIPCIÓN:
La identificación del fluido se debe realizar pintando la tuberia del color correspondiente según norma, especificando la naturaleza del producto. El sentido de
flujo debe ir indicado por medio una flecha de color negro. Cuando no sea posible pintar la totalidad de la tuberia , se deben pintar las proximidades de las
válvulas, juntas, emplames, derivaciones, etc. La información que a continuación se especifica sirve como punto de referencia para la aplicación de códigos de
colores para señalizar tuberias de acuerdo a las caracteristicas del fluido. Cómo complemento de identificación de la tuberia es necesario usar un plan
especifico de clasificacion el cual se puede cumplir de dos maneras así: Por medio de leyendas de identificación sobre cada tubo; adición de una o más franjas
de color. La leyenda sera el nombre el material transportado en cada tubo. Si se desea pueden usarse abreviaciones del nombre del fluido transportado. El
tamaño o altura de la letra puede variar desde 10mm hasta 90mm segun el tubo. Es importante que la leyenda sobre el tuvo sea facilmente visible para los
trabajadores aun estando a una altura regular del piso, donde los tubos estan a nivel superior de la cabeza de los trabajadores, la leyenda debe quedar por
debajo del plano medio horizontal del tubo. Las bandas de color se pueden usar en vez de leyenda, para la identificación especifica, Cada planta o industria
particularmente puede controlar e implementar la seleccion de los colores, simepre y cuando los trabajadores la conozcan a traves de un plano
estrategicamente ubicado y una capacitación previa, no obstante, es recomendable que se utilice uno de los codigos normalizados con la norma NTC 3458.
NORMA: FIGURA:
Autoadhesivo (flechas de señalización). Es dirferente a las plaquetas de
identificación.
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: JUNTA ESTRUCTURAL FLEXIBLE

DESCRIPCIÓN:
Se contempla en este item los materiales, herramientas y demás elemento necesrios para construir el arreglo de tuberia y accesorios para
instalar en las juntas constructivas del la edificacion de acuerdo con el detalle y especificaciones descritas en los planos de detalle. La tuberia
debera ser de acuerdo la especificacion 1212 y los accesorios de acuerdo al numeral 1224 de este cuadernillo de especificaciones.
NORMA: FIGURA:
Según norma: ASTM A 795 con extremos para ranurar ASTM A536
[29] grado 65-45-13, ASTM B-633
FORMA DE PAGO:
REALIZÓ: REVISÓ:
R.MONTANTE O COLGANTE K=5,6 RTA ESTANDAR Y

PROYECTO: GIMNASIO FEMENINO CONTIENE: COBERTURA ESTANDAR

DESCRIPCIÓN:
Comprende el suministro e instalacion de los rociadores de acuerdo con la distribucion y caracteristicas indicadas en los planos; serán listados y
aprobados por UL y FM para una presión de operación de 175psi, tendrán rosca NPT, serán respuesta estandar y cobertura estandar.
Rociador: bronce natural, cromado, blanco puro (RAL 9010) y blanco señales (RAL 9003).
Placa embellecedora embutida: revestimiento blanco, cromado o enchapado en bronce
Características físicas
Cuerpo.......................................Bronce
Botón..............................Bronce/Cobre
Conjunto de sello.......Acero inoxidable
con TEFLÓN
Ampolla....................................... Vidrio
Tornillo de compresión..............Bronce
Deflector....................................Bronce
NORMA: FIGURA:
FORMA DE PAGO:
REALIZÓ: REVISÓ:
R.MONTANTE O COLGANTE K=5,6 RTA RÁPIDA Y

PROYECTO: GIMNASIO FEMENINO CONTIENE: COBERTURA ESTANDAR

DESCRIPCIÓN:
Comprende el suministro e instalacion de los rociadores de acuerdo con la distribucion y caracteristicas indicadas en los planos; serán listados y
aprobados por UL y FM para una presión de operación de 175psi, tendrán rosca NPT, serán respuesta estandar y cobertura estandar.
Rociador: bronce natural, cromado, blanco puro (RAL 9010) y blanco señales (RAL 9003).
Placa embellecedora embutida: revestimiento blanco, cromado o enchapado en bronce
Características físicas
Cuerpo.......................................Bronce
Botón..............................Bronce/Cobre
Conjunto de sello.......Acero inoxidable
con TEFLÓN
Ampolla....................................... Vidrio
Tornillo de compresión..............Bronce
Deflector....................................Bronce
NORMA: FIGURA:
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PROYECTO: GIMNASIO FEMENINO CONTIENE: MONTAJE DE GABINETE

FECHA: 44805 DIAMETROS:
DESCRIPCIÓN:
Comprende la mano de obra herramientas, sellantes y demás elementos necesarios para la reubicacion del gabinete debidamente adecuado a su
nueva ubicación.
NORMA: FIGURA:
Se entregara debidamente instalado.
FORMA DE PAGO:
REALIZÓ: REVISÓ:
PRUEBAS PITOMETRICASDE RENDIMIENTO DEL EQUIPO

PROYECTO: GIMNASIO FEMENINO CONTIENE: DE RCI Y RECONSTRUCCIÓN DE CURVA DE
FUNCIONAMIENTO
FECHA: 44805 DIAMETROS:
HOJA No. 1 DE 1 UNIDAD: GLB
DESCRIPCIÓN:
Se comtempla la mano de obra, la dirección profesional, herramientas, equipos especializados, coordinación y demas elementos requeridos para
las pruebas pitometricas del rendimiento del equipo. Se debe incluir la elaboración del informe escrito, la conclusión y recomendaciones de la
prueba realizada.
NORMA: FIGURA:
Informe escrito de la prueba realizada.
FORMA DE PAGO:
REALIZÓ: REVISÓ:

Especificaciones Rci V1

Cargado por

Información del documento

Descripción original:

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Especificaciones Rci V1

Cargado por

Copyright:

Formatos disponibles

ESPECIFICACIÓN DE MATERIAL RED

PROYECTO: GIMNASIO FEMENINO CONTIENE: TUBERIA AC ROSCADA SCH40

Según norma: ASTM A 53

PROYECTO: GIMNASIO FEMENINO CONTIENE: ACCESORIO ROSCADO

PROYECTO: GIMNASIO FEMENINO CONTIENE: TUBERIA AC RANURADA SCH10

HOJA No. 1 DE 1 UNIDAD: ML

Según norma: ASTM A 795 con extremos para ranurar

PROYECTO: GIMNASIO FEMENINO CONTIENE: TUBERIA AC RANURADA SCH40

HOJA No. 1 DE 1 UNIDAD: ML

PROYECTO: GIMNASIO FEMENINO CONTIENE: TEE MECANICA RANURADA/STRAP

PROYECTO: GIMNASIO FEMENINO CONTIENE: COUPLING RIGIDO

PROYECTO: GIMNASIO FEMENINO CONTIENE: ACCESORIO RANURADO

PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA BOLA UL/FM

Según norma: ASTM B-584 [47] aleación 84400

PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA DESAIREADORA

Según norma: ASTM 536 [29] 65-45-12

PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA SENSOR DE FLUJO

PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA CHEQUE RANURADO

Según norma: ASTM A-536 [29], Clase 65-45-12.

PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA COMPUERTA OS & Y

Según: ASME B16.4 [32] clase 125

PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA MARIPOSA SUPERVISADA UL/FM

Según norma: ASTM A-536 [29] Clase 65-45-12

PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA ANGULAR UL/FM

PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA SIAMESA

PROYECTO: GIMNASIO FEMENINO CONTIENE: VÁLVULA PRUEBA Y DRENAJE

PROYECTO: GIMNASIO FEMENINO CONTIENE: ABRAZADERA PERA UL/FM

Requiere certificación UL/FM.

PROYECTO: GIMNASIO FEMENINO CONTIENE: SOPORTE LONGITUDINAL

Requiere certificación UL/FM.

PROYECTO: GIMNASIO FEMENINO CONTIENE: GABINETE TIPO III

PROYECTO: GIMNASIO FEMENINO CONTIENE: SALIDA PARA GABINETE

PROYECTO: GIMNASIO FEMENINO CONTIENE: PUNTO PARA SPRINKLER

PROYECTO: GIMNASIO FEMENINO CONTIENE: ESCUDO DOS PARTES

Deberan contar con certificacion UL/FM

PROYECTO: GIMNASIO FEMENINO CONTIENE: MANOMETRO

Deberan contar con certificacion UL/FM

PROYECTO: GIMNASIO FEMENINO CONTIENE: PASECORTAFUEGOS

Este producto require certificacion UL/FM

PROYECTO: GIMNASIO FEMENINO CONTIENE: PRUEBA DE PRESION

PROYECTO: GIMNASIO FEMENINO CONTIENE: MANUAL DE MANTENIMIENTO

PROYECTO: GIMNASIO FEMENINO CONTIENE: PLANOS RECORD

PROYECTO: GIMNASIO FEMENINO CONTIENE: SEÑALIZACION FLUJO DE RED

PROYECTO: GIMNASIO FEMENINO CONTIENE: JUNTA ESTRUCTURAL FLEXIBLE

R.MONTANTE O COLGANTE K=5,6 RTA ESTANDAR Y

DISEÑO No.: 356 # RHL: 9421

Deberan contar con certificacion UL/FM

R.MONTANTE O COLGANTE K=5,6 RTA RÁPIDA Y

DISEÑO No.: 356 # RHL: 9422

Deberan contar con certificacion UL/FM

PROYECTO: GIMNASIO FEMENINO CONTIENE: MONTAJE DE GABINETE

PRUEBAS PITOMETRICASDE RENDIMIENTO DEL EQUIPO

También podría gustarte
