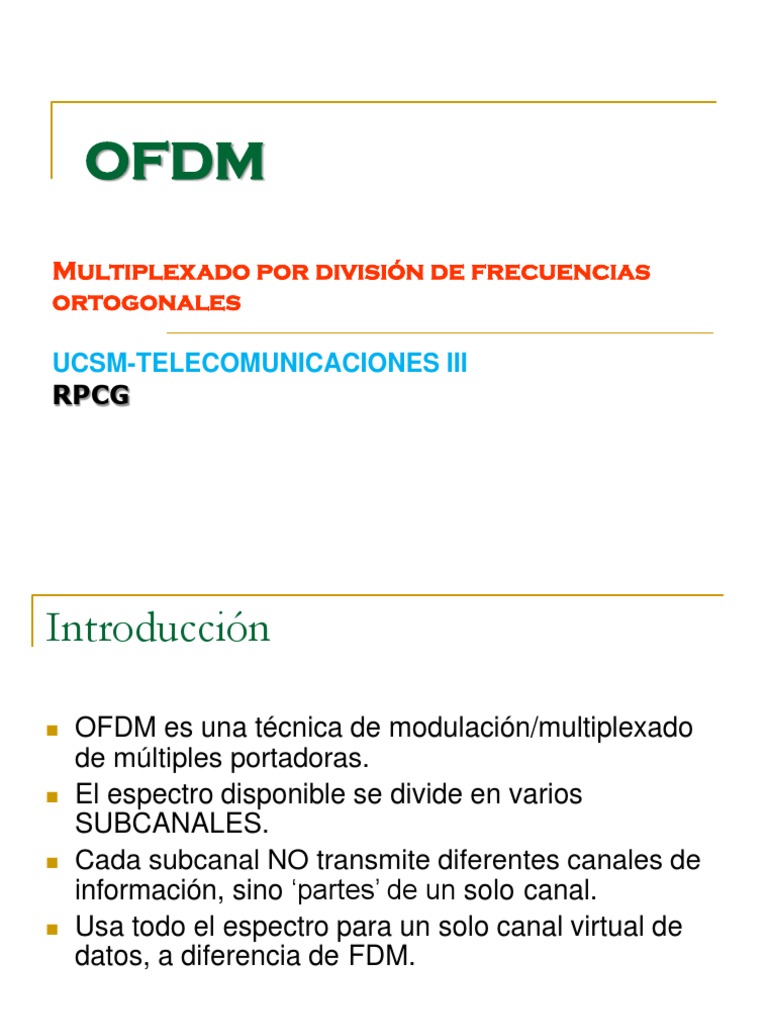

OFDM

Multiplexado por división de frecuencias

ortogonales

UCSM-TELECOMUNICACIONES III
RPCG
Introducción

◼ OFDM es una técnica de modulación/multiplexado

de múltiples portadoras.
◼ El espectro disponible se divide en varios
SUBCANALES.
◼ Cada subcanal NO transmite diferentes canales de
información, sino ‘partes’ de un solo canal.
◼ Usa todo el espectro para un solo canal virtual de
datos, a diferencia de FDM.
Introducción

◼ Usa conversión serie/paralelo.

◼ Técnicas FFT IFFT para el PDS.
◼ Flexible:
❑ Diferentes velocidades de datos
❑ Diferentes métodos de modular la portadora (mapeo de símbolos)
◼ Usa tiempos de guarda para compensar efectos
multipath.
◼ Tolerante a efectos de fading selectivo en
frecuencia.
Introducción
Ventajas

◼ Reduce la tasa de datos (serie/paralelo).

◼ Menor ISI.
◼ Cada subcanal tiene atenuación “plana”
◼ Eficiencia espectral.
Subcanales

◼ Condición para considerar el desvanecimiento “plano” en el

ancho de banda de canal de cada subcanal.

BWsc  BWc
1
BWc 
D
BWsc , Ancho del subcanal

BWc , Ancho de banda de correlacion

D, rms del delay spread

Subcanales

◼ Cada subcanal lleva información con símbolos de larga

duración sobre una portadora ortogonal a las otras.
◼ No se usan filtros para separar subcanales ➔ se aprovecha
al máximo el BW .
◼ Permite técnicas de ecualización e canales.
Subcanales
 Subcanales
ORTOGONALIDAD

◼ Portadoras adyacentes se solapan.

◼ Espectro en forma función Sinc (Sa).
◼ Contribución espectral cero entre canales.
Implementación

◼ Para la generación de portadoras ortogonales es

impráctico un banco de osciladores/moduladores
paralelos.
◼ Realizado digitalmente mediante DSPs.
Transmisor básico

◼ El transmisor básico de un COFDM (OFDM

codificado), esto agrega seguridad y fiabilidad.
◼ Se pueden agregar bits de código gracias al
convertidor S/P.
Codificación

◼ Codificación convolucional o de Reed-

Solomon.
❑ Convolucional sobre cadenas de bits.
❑ Reed-Solomon sobre bloques de bits.
❑ Bajos costos de implementación.
Interleaving

◼ Dispersar ráfagas de
errores debido al
paralelismo.
◼ En el tiempo o
frecuencia.
◼ Uno de los métodos mas
fáciles:
◼ Escribir por columnas y
leer por filas.
Mapeo de símbolos

◼ Los datos en las subportadoras

es modulado digitalmente por
métodos comunes.
◼ IEEE 802.11 usa BPSK, QPSK,
16QAM y 64 QAM.
◼ Tasa símbolos < Tasa bits.
IFFT

Inverse Fast Fourier Transform.

Técnica digital usada para modular los datos

paralelos de manera que no se necesiten filtros
para separar los subcanales, los espectros
individuales NO están limitados en frecuencia.

Para N muestras se necesitan NlogN operaciones.

Descripción matemática
Descripción de cada subportadota,
los parámetros A y Φ son ctes. En
un periodo de símbolo tau

Señal OFDM, suma de N

subportadoras.

Resultado de muestrear la señal

con periodo de sampling T=tau/N

Hasta aquí tenemos la descripción discreta de la señal OFDM, en la

duración de un símbolo determinado, hacemos ωo = 0.
Descripción matemática
Forma general de las señal OFDM
en el tiempo discreto.

Forma general de la transformada

de Fourier inversa.

Condición para la igualdad de la

OFDM con la transformada
inversa, que es la condición de
ortogonalidad

Cada subportadora OFDM corresponde a un elemento de la transformada

discreta y son ortogonales entre si.
OFDM en acceso múltiple

OFDM por si solo no es un método de

acceso múltiple al canal ya que usa todo el
espectro para una sola fuente.

Sin embargo se puede implementar el

acceso múltiple en conjunto con TDMA,
CDMA, etc.
Gracias por su atención
