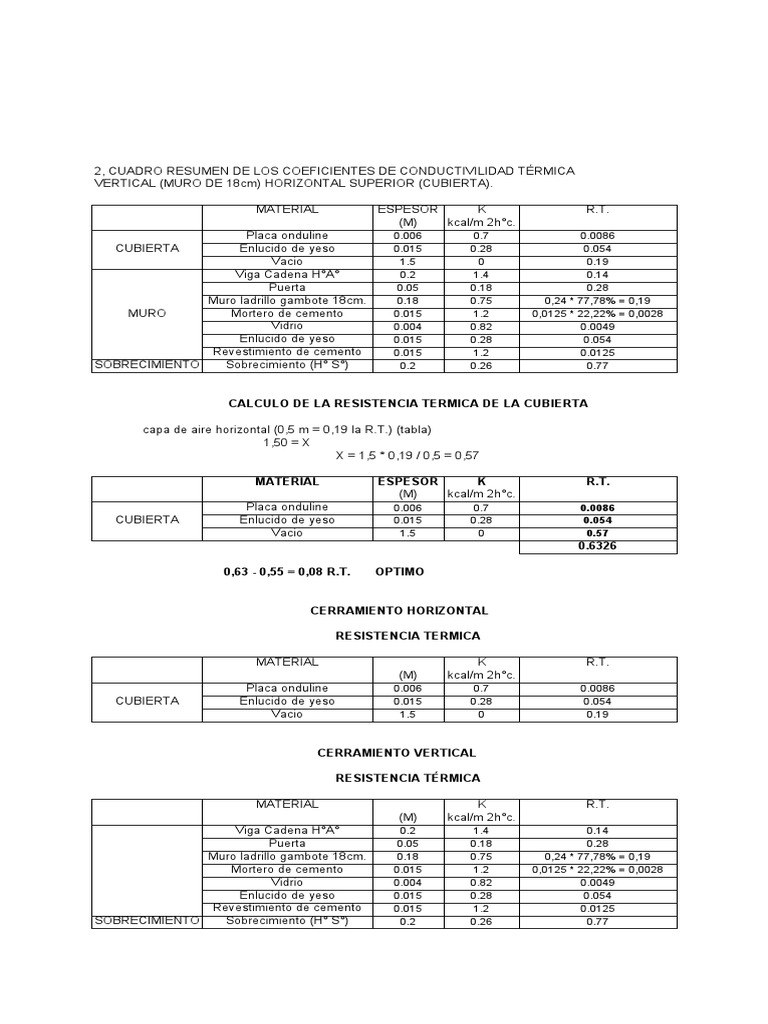

2, CUADRO RESUMEN DE LOS COEFICIENTES DE CONDUCTIVILIDAD TÉRMICA

VERTICAL (MURO DE 18cm) HORIZONTAL SUPERIOR (CUBIERTA).

MATERIAL ESPESOR K R.T.

(M) kcal/m 2h°c.
Placa onduline 0.006 0.7 0.0086
CUBIERTA Enlucido de yeso 0.015 0.28 0.054
Vacio 1.5 0 0.19
Viga Cadena H°A° 0.2 1.4 0.14
Puerta 0.05 0.18 0.28
Muro ladrillo gambote 18cm. 0.18 0.75 0,24 * 77,78% = 0,19
MURO Mortero de cemento 0.015 1.2 0,0125 * 22,22% = 0,0028
Vidrio 0.004 0.82 0.0049
Enlucido de yeso 0.015 0.28 0.054
Revestimiento de cemento 0.015 1.2 0.0125
SOBRECIMIENTO Sobrecimiento (H° S°) 0.2 0.26 0.77

CALCULO DE LA RESISTENCIA TERMICA DE LA CUBIERTA

capa de aire horizontal (0,5 m = 0,19 la R.T.) (tabla)

1,50 = X
X = 1,5 * 0,19 / 0,5 = 0,57

MATERIAL ESPESOR K R.T.

(M) kcal/m 2h°c.
Placa onduline 0.006 0.7 0.0086
CUBIERTA Enlucido de yeso 0.015 0.28 0.054
Vacio 1.5 0 0.57
0.6326

0,63 - 0,55 = 0,08 R.T. OPTIMO

CERRAMIENTO HORIZONTAL

RESISTENCIA TERMICA

MATERIAL K R.T.
(M) kcal/m 2h°c.
Placa onduline 0.006 0.7 0.0086
CUBIERTA Enlucido de yeso 0.015 0.28 0.054
Vacio 1.5 0 0.19

CERRAMIENTO VERTICAL

RESISTENCIA TÉRMICA

MATERIAL K R.T.
(M) kcal/m 2h°c.
Viga Cadena H°A° 0.2 1.4 0.14
Puerta 0.05 0.18 0.28
Muro ladrillo gambote 18cm. 0.18 0.75 0,24 * 77,78% = 0,19
Mortero de cemento 0.015 1.2 0,0125 * 22,22% = 0,0028
Vidrio 0.004 0.82 0.0049
Enlucido de yeso 0.015 0.28 0.054
Revestimiento de cemento 0.015 1.2 0.0125
SOBRECIMIENTO Sobrecimiento (H° S°) 0.2 0.26 0.77
 CERRAMIENTO HORIZONTAL

RESISTENCIA TÉRMICA

Capa de aire horizontal (0,5 m = 0,19 es la R.T.) ( tabla)

1,50 = X
X = 1,5 * 0,19 / 0,5 = 0,57

MATERIAL K R.T.
(M) kcal/m 2h°c.
Placa onduline 0.006 0.7 0.0086
CUBIERTA Enlucido de yeso 0.015 0.28 0.054
Vacio 1.5 0 0.57
0.6326

0,63 - 0,55 = 0,08 R.T. OPTIMO

 CERRAMIENTO HORIZONTAL
RESISTENCIA TÉRMICA
(análisis de la fachada principal)

ITEMS CALCULO DE AREAS % R.T.

N° DIMENSIONES m2 Parcial
1 11,3 * 0,4 4.52
2 13,00 * 0,40 5.2
VIGA 3 5,80 * 0,40 2.32 14.14% 0.14
4 3,40 * 0,40 1.36
Total 13.4
1 (0,30 * 2,4) 2 1.44
2 3,00 * 2,20 6.6
3 1,20 * 2,20 2.64
4 0,30 * 1,80 0.54
5 3,20 * 1,80 5.76
VENTANAS 6 2,20 * 1,00 2.2 38.33% 0.0049
7 (0,70 * 0,70) 2 0.98
8 (1,20 * 1,00) 2 2.4
9 1,20 * 1,00 1.2
10 (6,30 * 1,90)+(1,00 * 0,60) 12.27
Total 36.33
PUERTA 1 1,60 * 2,40 3.84 4.05% 0.28
MURO (enluc.de yeso 1 36.78 38.84% 0.24
enlucido.de yeso 0.05 0.31
rev. de cemento) 0.01
SOBRECIMEITNO 1 11,00 * 0,40 4.4 4.64% 0.26 0.26
Area Total de la fachada 94.75 100%

0,26 - 0,55 = 0,29 no es optimo

NOTA: la baja resistencia térmica es debido a las grandes averturas que existe en esta fachada

CERRAMIENTO HORIZONTAL

RESISTENCIA TÉRMICA
(análisis de la fachada principal)

ITEMS CÁLCULO DE AREAS % R.T.

N° DIMENSIONES m2 Parcial
1 11,3 * 0,4 4.52
2 13,00 * 0,40 5.2
VIGA 3 5,80 * 0,40 2.32 14.14% 0.14
4 3,40 * 0,40 1.36
Total 13.4
1 (0,30 * 2,4) 2 1.44
2 3,00 * 2,20 6.6
3 1,20 * 2,20 2.64
4 0,30 * 1,80 0.54
5 3,20 * 1,80 5.76
VENTANAS 6 2,20 * 1,00 2.2 38.33% 0.0049
7 (0,70 * 0,70) 2 0.98
8 (1,20 * 1,00) 2 2.4
9 1,20 * 1,00 1.2
10 (6,30 * 1,90)+(1,00 * 0,60) 12.27
Total 36.33
ESPACIO VACIO Total 36.33 (
PUERTA 1 1,60 * 2,40 3.84 4.05% 0.28
MURO (enluc.de yeso 1 36.78 38.84% 0.24
enlucido.de yeso 0.05 0.31
 rev. de cemento) 0.01
SOBRECIMIENTO 1 11,00 * 0,40 4.4 4.64% 0.26 0.26
Area Total de la fachada 94.75 100%

0,17 - 0,55 = 0,38 no es optimo

NOTA: la baja resistencia térmica es debido a las grandes averturas que existe en esta fachada
 R.T.
Total 1 11,3 * 0,4
2 13,00 * 0,40
3 5,80 * 0,40
0.02 4 3,40 * 0,40

0.0019

0.11

0.12

0.012
0.2639

que existe en esta fachada

R.T.
Total

0.02

0.0019

0.011

0.12
 0.012
0.1649

que existe en esta fachada
