Microelectronica

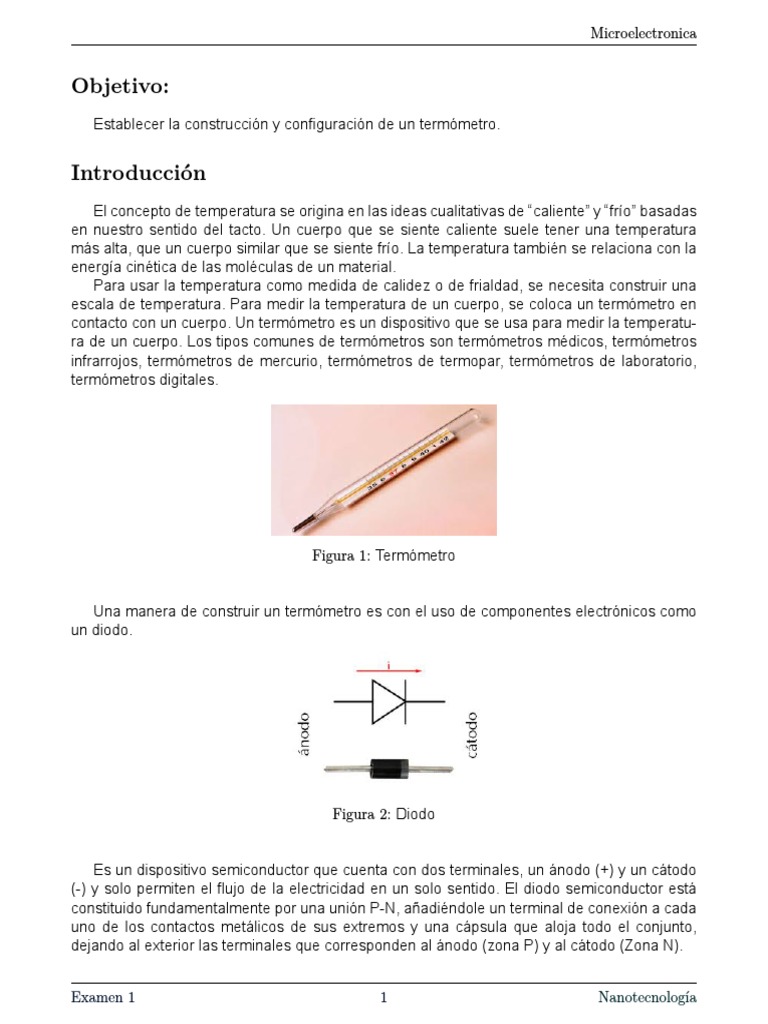

Objetivo:
Establecer la construcción y configuración de un termómetro.

Introducción
El concepto de temperatura se origina en las ideas cualitativas de “caliente” y “frío” basadas
en nuestro sentido del tacto. Un cuerpo que se siente caliente suele tener una temperatura
más alta, que un cuerpo similar que se siente frío. La temperatura también se relaciona con la
energía cinética de las moléculas de un material.
Para usar la temperatura como medida de calidez o de frialdad, se necesita construir una
escala de temperatura. Para medir la temperatura de un cuerpo, se coloca un termómetro en
contacto con un cuerpo. Un termómetro es un dispositivo que se usa para medir la temperatu-
ra de un cuerpo. Los tipos comunes de termómetros son termómetros médicos, termómetros
infrarrojos, termómetros de mercurio, termómetros de termopar, termómetros de laboratorio,
termómetros digitales.

Figura 1: Termómetro

Una manera de construir un termómetro es con el uso de componentes electrónicos como

un diodo.

Figura 2: Diodo

Es un dispositivo semiconductor que cuenta con dos terminales, un ánodo (+) y un cátodo
(-) y solo permiten el flujo de la electricidad en un solo sentido. El diodo semiconductor está
constituido fundamentalmente por una unión P-N, añadiéndole un terminal de conexión a cada
uno de los contactos metálicos de sus extremos y una cápsula que aloja todo el conjunto,
dejando al exterior las terminales que corresponden al ánodo (zona P) y al cátodo (Zona N).

Examen 1 1 Nanotecnología
 Microelectronica

Figura 3: Materiales N-P

Es importante recordar que con valores positivos de VD el primer término de la ecuación de

corriente del diodo anterior crecerá con rapidez y anulará por completo el efecto del segundo
término. El resultado es la siguiente ecuación, la cual sólo tiene valores positivos y adopta la
forma exponencial ex .

ID = IS eVD /nVT − IS

La temperatura puede tener un marcado efecto en las características de un diodo semicon-

ductor como lo demuestran las características de un diodo de silicio En la región de polarización
en directa las características de un diodo de silicio se desplazan a la izquierda a razón de 2.5
mV por grado centígrado de incremento de temperatura.

Figura 4: Grafica I-VD con efecto de temperatura (Boylestad & Nashelsky, 2009)

Examen 1 2 Nanotecnología
 Microelectronica

En un diodo, cuando aumenta la temperatura, las concentraciones de los portadores au-

mentan considerablemente, por ende, la corriente aumenta y el voltaje en el diodo disminuye.
Cuando se tienen temperaturas más bajas, el voltaje del diodo aumenta y su corriente empieza
a disminuir. Un incremento desde la temperatura ambiente (20°C) hasta 100 °C (el punto de
ebullición del agua) produce una caída de 80 (2.5 mV ) 200 mV o 0.2 V, lo cual es significativo
en una grafica graduada en décimas de volts. Una reducción de la temperatura tiene el efecto
inverso.

Material
Fuente de corriente constante de 1mA.

3 Amplificador operacional LM741.

Resistores de 100, 1k y 5k.

Diodo 1N4001.

Pantalla LCD 16x2.

Modulo I2C,

Multisim 10.

Procedimiento
1. En Mltisim se hizo un barrido de temperatura del diodo 1N4001 con una corriente cons-
tante de 1mA y se obtuvo la grafica de VD contra temperatura.
El circuito usado fue:

Figura 5: Circuito simulado a corriente constante

La grafica del barrido de temperatura obtenida se muestra en la figura (6).

Examen 1 3 Nanotecnología
 Microelectronica

Figura 6: Grafica del barrido de temperatura de diodo 1N4001 a 27°C

2. Los valores obtenidos en el barrido de temperatura se exportaron a Excel y se realizó

un análisis de regresión lineal a modo de obtener la función de voltaje dependiente de la
temperatura del diodo. El ajuste lineal obtenido se muestra en la figura (7).

Figura 7: Ajuste lineal del barrido de temperatura de diodo 1N4001 a 27°C

De esta forma, se determino que la función de voltaje del diodo con efecto de temperatura
es:

VD = −0,0009T + 0,5591 (1)

Examen 1 4 Nanotecnología
 Microelectronica

3. Para el diseño del circuito primero se diseñó una fuente de corriente constante que pro-
dujera 1mA de corriente a modo de respetar la función obtenida.

Figura 8: Diseño de una fuente de corriente constante

Esta fuente es conocida como bomba de precisión de corriente y permite obtener una co-
rriente constante a un valor máximo de 10mA. . De esta forma, la corriente en el elemento
de carga es:
G · V1
I=
R5
donde
R3
G=
R1
Ademas, una característica importante es el hecho de

R1 = R2 R3 = R4

El diseño mostrado fue construido en Multisim pero la implementación en Proteus 8 tuvo

un cambio en el valor de las resistencias y el voltaje aplicado

4. se diseño el programa de Arduino para el funcionamiento del termómetro.

Examen 1 5 Nanotecnología
 Microelectronica

Resultados
El circuito construido para el termómetro fue el siguiente:

Figura 9: Diseño del circuito construido

Debido a que se trabajó usando un Arduino uno, para no tener un desperdicio de voltaje, el
Arduino fue alimentado en el pin AREF con un valor de 1V.
En este circuito se conecto la bomba de precisión de corriente, la cual fue ajustada de la
siguiente manera para obtener una corriente de 1mA

Figura 10: Diseño de una fuente de corriente constante

La configuración usada en este circuito permite obtener una corriente de 1mA, de esta ma-
nera, el código de Arduino usado es util pues respeta la función obtenida.

Examen 1 6 Nanotecnología
 Microelectronica

El código de Arduino usado fue el siguiente:

#include <LiquidCrystal_I2C.h>
#include<Wire.h>
LiquidCrystal_I2C lcd(0x27, 16, 2);
double t, VD,V, CONV;

void setup() {
Serial.begin(9600);
lcd.init();
lcd.backlight();
lcd.print("Termometro (C).");
analogReference(EXTERNAL);
}

void loop() {
CONV=analogRead(A0);
VD=(CONV)/1023;
t=((VD-0.5591)/(0.0009));
lcd.setCursor(3,1);
lcd.print(t);

delay(1000);
}

El código funciona de la siguiente manera

AL trabajar con un I2C y un LCD 16x2, se establecen las librerias que permiten trabar
con estos elementos y se crea un objeto que haga referencia al LCD y las características
deseadas de su funcionamiento.

Al mantener la corriente constante, esta corriente de 1mA pasará por el diodo generando
un voltaje, de esta manera, es necesario pasar ese voltaje para que sea leído y procesado
por el Arduino.

Se conecta a un pin analógico el polo positivo del diodo para que el Arduino pueda obtener
información.

Estableciendo una referencia externa de 1V, se ajusta el código para que el Arduino pro-
cese esa información acorde a la referencia establecida y se convierta en el voltaje del
Diodo.

Haciendo uso de la función de voltaje y temperatura, es decir, la ecuación (1), se des-

peja de tal forma de obtener una expresión que de valores de temperatura, la cuál es
programada en el codigo de Arduino.

Finalmente, al estar usando un LCD, se da el comando para que se pueda imprimir el

valor de temperatura en el LCD.

El circuito completo en funcionamiento se muestra en la siguiente pagina:

Examen 1 7 Nanotecnología
 R4

SIM1(AREF)
100
SIM1
U2(V-)

U2
AREF
4
5

R1 2 13
6
R5 13
12

ARDUINO
5k RESET 12
3 11
100 ~11
R2(1) 10
R2 U3(V+)
5V ~10
9
~9
8

SIMULINO
R6
7
1

POWER
5k LM741 GND

1k

ATMEGA328P
7
U3 7

DIGITAL (PWM~)
U2(V+) 6
~6
1
7

ATMEL
A0 5

ANALOG IN
A0 ~5
3 A1 4
R3 6 A2
A1 4
3
A2 ~3
2 A3 2
100 A3 2
A4 1
A4 TX > 1
A5 0
A5 RX < 0
5
4

www.arduino.cc
LM741 blogembarcado.blogspot.com
D1 SIMULINO UNO
1N4001
U3(V-)

U1
14 4
SCL P0 REW
15 5
SDA P1 RW
6
P2 EW
13 7
LCD1 INT P3
9
LM016L P4 D4
1 10
A0 P5 D5
2 11
A1 P6 D6
3 12
A2 P7 D7
PCF8574
VDD
VSS

VEE

RW
RS

D0
D1
D2
D3
D4
D5
D6
D7
E

11
1
2
3

4
5
6

7
8
9
10

12
13
14
EW
REW
RW

D4
D5
D6
D7
REFERENCIAS Microelectronica

Conclusiones
El objetivo de construir un termómetro fue logrado satisfactoriamente. Lo importante a tener
en cuenta al momento de construir un termómetro reside en el comportamiento del diodo, pues
siempre que se mantenga una corriente constante, el diodo marcara un voltaje dependiendo
del valor de temperatura a la que este siendo afectado.
Teniendo eso en cuenta, es necesario establecer un circuito que mantenga una corriente
constante y obtener una función de voltaje y temperatura del diodo, para que este diodo pueda
cambiar su voltaje dependiendo de la temperatura y un microcontrolador o una placa Arduino
sea capaz de interpretar estos datos y mostrar el valor de temperatura.

Referencias
[1] Boylestad, R. L., & Nashelsky, L. (2009). Electrónica: Teoría de circuitos y dispositivos elec-
trónicos (10.a ed.). Pearson Hall.

[2] How to Design a Precision Current Pump with Op-Amps - Technical Articles. (2020, 16
octubre). All about Circuits. https://www.allaboutcircuits.com/technical-articles/
how-to-design-a-precision-current-pump-with-op-amps/

[3] Young, H. D., Sears, F. W., Zemansky, M. W., & Freedman, R. A. (2009). Física universitaria
con física moderna 12ED. Volumen I (12.a ed.). Pearson Educación.

Examen 1 9 Nanotecnología
