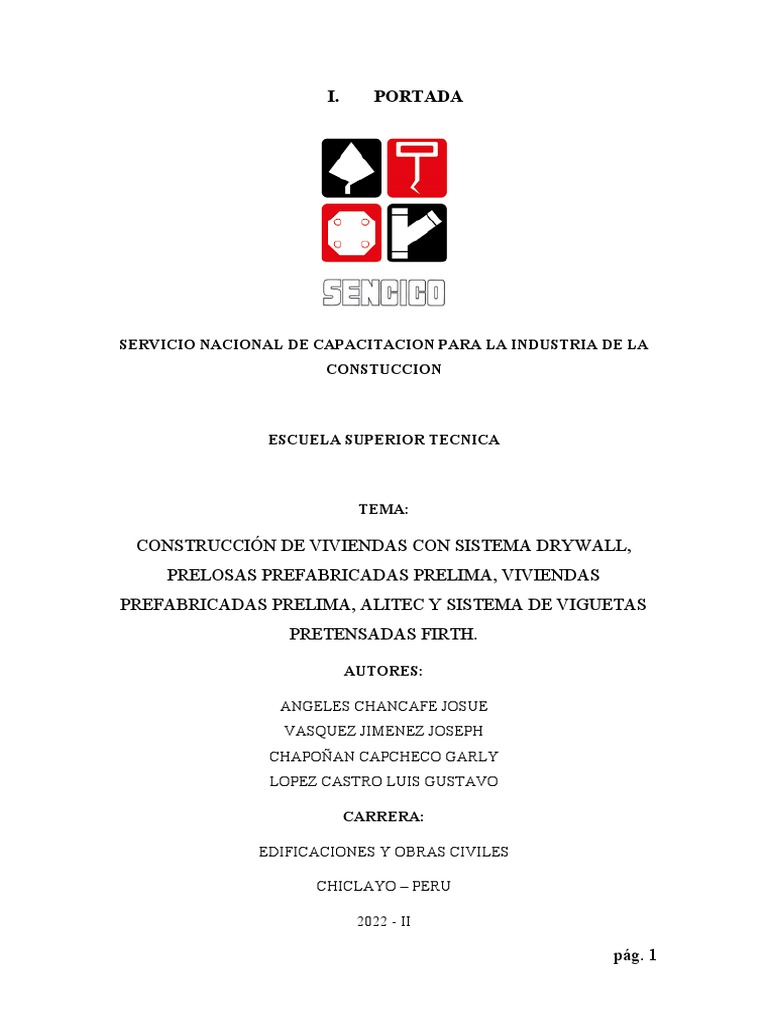

I.

PORTADA

SERVICIO NACIONAL DE CAPACITACION PARA LA INDUSTRIA DE LA

CONSTUCCION

ESCUELA SUPERIOR TECNICA

TEMA:

CONSTRUCCIÓN DE VIVIENDAS CON SISTEMA DRYWALL,

PRELOSAS PREFABRICADAS PRELIMA, VIVIENDAS
PREFABRICADAS PRELIMA, ALITEC Y SISTEMA DE VIGUETAS
PRETENSADAS FIRTH.

AUTORES:

ANGELES CHANCAFE JOSUE

VASQUEZ JIMENEZ JOSEPH
CHAPOÑAN CAPCHECO GARLY
LOPEZ CASTRO LUIS GUSTAVO

CARRERA:

EDIFICACIONES Y OBRAS CIVILES

CHICLAYO – PERU

2022 - II

pág. 1
II. INDICE
III. CONSTRUCCION DE VIVIENDAS CON SISTEMA
DRYWALL…………………………………………………….03
3.1- CARACTERISTICAS……………………………………03
3.1.1- VENTAJAS……………………………………………..03
3.1.2- DESVENTAJAS………………………………………..03
3.2- IMPORTANCIA………………………………………….03
3.3- APLICACIONES…………………………………………03
IV. PRELOSAS PREFABRICADAS DE PRELIMA…………...05
4.1- CARACTERISTICAS…………..…………………………05
4.2- ELEMENTOS CONSTRUCTIVOS…………...………….06
4.3- PROCESO CONSTRUCTIVO…………………...……….07
4.4- MATERIALES PARA SU ELABORACION…...………..09
V. VIVIENDAS PREFABRICADAS PRELIMA………………10
5.1- CARACTERISTICAS………….…………………………10
5.1.1- VENTAJAS……………………………………………..10
5.1.2- DESVENTAJAS………………………………………..10
5.2- IMPORTANCIA………………………………………….10
5.3- APLICACIONES…………………………………………11
VI. SISTEMA DE VIGUETAS PRETENSADAS……………….12
6.1- CARACTERISTICAS………….………….………………12
6.1.1- VENTAJAS………….…………………………………..12
6.1.1.1- ECONOMICAS…………………………..……………12
6.1.1.2- TECNICAS……………………………….……………13
6.1.1.3- FUNCIONALES…………………….……….………..14
6.2- APLICACIONES…………………………….……………14

pág. 2
 CONSTRUCCION DE VIVIENDAS CON SISTEMA DRYWALL
La construcción en drywall o pared en seco es una alternativa moderna frente a
la construcción convencional. Consiste en una estructura metálica o de madera
revestida con placas de cemento en exteriores y placas de roca de yeso en
interiores que puede ser utilizado para cualquier remodelación, ampliación o
construcción completa.
CARACTERISTICAS
Ventajas:
 Sistema Drywall es sinónimo de construcción económica, rápida, limpia,
segura, resistente y durable.
 Es un sistema rápido y además es un sistema liviano, estas características
finalmente traen muchos ahorros en obra, en tiempo, en personal, en
transporte, en materiales, en herramientas y finalmente en desperdicios.
 Reduce el ruido entre habitaciones.
 Aislante térmico.
 Periodo de vida 40 a 50 años.
Desventajas:
 La tabiquería del sistema drywall tiene baja resistencia a la humedad.
 Es un material difícil de reciclar.
 No es una edificación duradera comparada al sistema tradicional.
IMPORTANCIA
El sistema constructivo drywall, hace que este tipo de construcción soporte sismos,
debido a factores como bajo peso, flexibilidad, diseño geométrico y altura.
Independientemente a estos factores también es un sistema eco amigable, ya que en
su proceso constructivo no existe consumo de agua.
APLICACIONES

 Tabiquerías.
 Revestimientos.
 Cielorrasos.
 Detalles arquitectónicos.
 Falsas columnas, vigas, cercos,
 Sobre techos.
 Entrepisos.

CONCLUSION

pág. 3
El sistema drywall a diferencias de los sistemas tradicionales tienen ventajas en peso;
rápida ejecución y componentes a precios accesibles que realizado con personal
capacitado se pueden logras todos estos y mas beneficios en proyectos de edificación.

RECOMENDACIÓN
La aplicación del sistema drywall en edificaciones de viviendas u otro tipo de proyecto
debe ser consultado con el profesional correspondiente para conocer su viabilidad.

PRELOSAS PREFABRICADAS DE PRELIMA

pág. 4
La prelosa es un elementa prefabricado superficial compuesto por una lámina
inferior de hormigón con un espesor constante y nervios en el sentido
longitudinal de la misma, destinada a servir de encofrado para la losa. Una vez
endurecido el hormigón, conformará la placa compuesta con la prelosa.
La prelosa están destinadas a ser utilizados como una parte de "forjadas
estructurales" esto en construcción se les denomina a los elementos
horizontales que soportan su propio peso y las sobrecargas de uso, tabiquerías
dinámicas, etc.

CARACTERISTICAS DE LA PRELOSA:
a. Tamaño de la prelosa:
Una prelosa es una losa de concreto prefabricada hecha en fábrica, con un
ancho variable hasta 2.48 metras, una longitud usualmente hasta 12 metros,
con fines de transporte y manejo.
b. Grosor de la prelosa:
El grosor de la prelosa puede ser variado y dependeré del tamaño del
reforzamiento y del acabado del concreto. Para muchas aplicaciones, es
suficiente un grosor nómina de 50rnm.
c. Reforzamiento de la prelosa:
El Refuerzo del base embebido en la prelosa, puede consistir en una malla de
acero, las varillas de las tralichos V barras adicionales de refuerzo, según la
requiera el diseñador.
d. Manejo de la prelosa:
Las vigas proveen fuerza rigidez para manipuladas y transportarlas, permiten a
las prelosas resistir las cargas de construcción con un mínimo de
apuntalamiento temporal, contribuyen con el acero de fondo y con el acero del
techo, y pueden servir, inclusive, como sillas continuas para soportar el
reforzamiento superior del techa.
e. Ahorro de peso:
Bloques de poliestireno, añadidos en la fabricación, permiten la construcción de
lasas aligeradas, can una significativa reducción de su peso propio.
f. Flexibilidad:
No hay tamaños estándar para las prelosas. La longitud, ancho, grosor,
geometría plana y acero de reforzamiento, pueden variar, para satisfacer los
requerimientos de diseño y permitir una considerable flexibilidad al arquitecto y
al ingeniero.
ELEMENTOS CONSTRUCTIVOS:

pág. 5
a. Prelosas Macizas:
Elemento prefabricado de concreto de 5cm, de espesor y forma geométrica
variable. Reforzado con una malla de acero viguetas longitudinales cada 0.625
m, Se utiliza en la construcción de losas macizas de edificios.
b. Prelosas aligeradas dobles
Elemento prefabricado de concreto de 4.S cm, de espesar y forma geométrica
variable. Reforzado con acero concentrado en viguetas longitudinales cada
0.625 m. y con poliestireno pegado en forma de bandas discontinuas entre las
viguetas, Se utilizan en la construcción losas aligeradas armadas en das
direcciones de edificios.
c. Prelosas aligeradas simples:
Elemento prefabricado de concreto, de 4.5 cm de espesar y forma geométrica
variable. Reforzado con acero concentrada en viguetas longitudinales cada
0.625 m y con poliestireno pegado en forma de bandas continuas entre las
viguetas. Se utiliza en la construcción losas aligeradas simples de edificios
d. Prelosas Pretensadas:
Elementos prefabricados formados por una sección de superficie plana y
nervios longitudinales en concreto pretensado, lo que permite obtener un
elemento de gran rigidez y resistencia a la deformación-
Proyectos con m2 de áreas techadas importantes: edificaciones multifamiliares,
oficinas, estacionamientos, comercios, entre otros.
e. Reforzamiento
Las armaduras se fabrican a partir de la barra redonda dura del grado 60.
Las barras diagonales de la armadura son soldadas en forma electrónica en las
varillas del techo y de la base
Toda la malla utilizada en las prelosas es de varillas de acero grado 60.
f. Bloque de poliestireno:
Los formadores de vacío de poliestireno expandidos (EPS} están hechos de un
material plástico celular de peso liviano, que comprime el 89% del aire. Se
utiliza un material de clase SI, que tiene una densidad de 12 kg/m3.

PROCESO CONSTRUCTIVO:

pág. 6
1. Distribución:
Las prelosas son distribuidas apiladas en camiones, aproximadamente 150m2
por carga. Los montajes de las losas al camión se cargan normalmente en
orden inverso de colocación necesitada en obra, de modo que la prelosa que
quede en la parte superior de la pila sea la primera en colocarse en la obra.
El personal encargado del izaje debe estar preparado para colocar las
unidades de almacenaje que sean distribuidas fuera de secuencia, debido a
requisitos de carga. Sin embargo, ese tipo de prelosas deben colocarse
directamente en posición, si sus ubicaciones pueden ser fijadas de manera
correcta, previamente al comienzo de la colocación de la prelosa.
2. Instalación:
Excepto en los casos en que las Prelosa sean diseñadas para sostener carga
de construcción sabre una luz libre sin puntales intermedios, un sistema simple
de soleras y puntales deberá ser usado, normalmente, antes de la llegada de
las prelosas a la obra.
El espacio de apoyo debería especificarse o mostrarse en el dibujo de
ingeniería y va a variar de acuerdo al tipo y número de tralichos en las prelosas
y a la carga de construcción que vaya a sostenerse. El espaciado de los
puntales varia generalmente entre 1 a 2 metros.
3. Capacidad de grúa:
El grosor de las prelosas es de 50 mm, tienen un peso promedio de 120
kg/fm2. En casos en que el esparcidor se utilice para levantar, el peso del
esparcidor (500 kg) debe añadirse al peso de la prelosa, para determinar la
máxima carga por reparto. Es importante asegurarse que la grúa elegida tenga
adecuada capacidad al alcance requerido para colocar todas las prelosas.
4. Elevación y colocación:
Para la colocación, ya desde fábrica cada prelosa es grabada con un número
de acuerdo al plano de diseño.
La mayoría de las hasta alrededor de 8 metros de longitud que contienen tipos
de tralicho T110 o T150, pueden ser izados por la grúa utilizando 4 cadenas.
En condiciones de viento, podría preferirse distribuir prelosas largos utilizando
un esparcidor de 16 ganchos
5. Instalación de Servicios:
Después de haberse cubierto un área razonable del entrepiso con prelosas, se
cuenta con una cubierta disponible para empezar las siguientes tareas.
Tuberías para servicios eléctricos y de comunicación. y tuberías para
instalaciones sanitarias se instalan sobre las prelosas para luego vaciar el
restante de la losa. Un cortador de alambre caliente se utiliza para cortar
rápidamente los bloques de poliestireno, para acomodar conductos. La mayoría
de perforaciones pueden Ser acomodadas durante el diseño de la prelosa, Sin

pág. 7
embargo, pequeños huecos, tales como los requeridas para tuberías de
desagüe y enchufes eléctricos pueden hacerse en obra perforando la prelosa
de 50mm.
6. Acero de la parte superior y concreto en obra:
Inmediatamente después de la instalación de les servicios, la fijación del acero
superior se lleva a cabo y entonces a lasa está lista para que se vierta el
concreta en la obra.
El espesor del concreto en general no debería ser menor de 50 mm, para
incrementarse en algunos casos, asegurar Que el reforzamiento está
totalmente integrado y que está provista el recubrimiento adecuado.

VENTAJAS:
El sistema de prelosas es versátil y adaptable para su uso en una gran
variedad de estructuras, incluyendo desarrollos residenciales y comerciales de
poca altura, estructural de mucha altura enmarcadas en acero concreta,
cubiertas de puentes alcantarillas y otras aplicaciones caviles, Generalmente,
satisfaciendo la mayoría de rosas reforzadas suspendidas,

FUNCIONES RENTABLES:
Construcción más rápida; Hasta 150 m2 por hora se pueden colocar grúa. El
tiempo de construcción se reduce significativamente Elimina encofrado.
Reduce El uso de encatrado:' La mayoría de los encofrados tradicionales
pueden ser eliminados. Los prelosas proveen tanto la plataforma de trabajo
como parte de la losa completa,
Se reduce el apoyo: Hay una reducida necesidad de apoya, comparada can el
encofrado tradicional, lo cual significa menos confinamiento por apuntalamiento
en el piso inferior y rápido acceso del resto de actividades,
Limpio y Seguro'. Se requiere menos partidas, resultando en Obra menos
desordenada, más limpia V más segura. Se provee uña plataforma de trabaj
inmediata.
Estructura liviana: El de bloques de poliestireno reduce el peso propio de la
losa y provee ahorro de costos en cimientos, columnas y vigas. tos bloques de
poliestireno también reducen el volumen del concreto hecho en obra.
Acabado de liso: Un acabado gris de clase 2 fuera de forma se logra más
fácilmente, adaptable para pintar con un mínimo de preparación. Las juntas de
la prelosa si requieren relleno, si se desea un acabado liso.
Encofrado de halcón: Pueden ser provistos como parte integral de las
prelosas. Elimina encofrado y andamios de borde costosos. Permite una pronta

pág. 8
instalación de encofrado temporal o permanente (generalmente, la altura
estándar es 300 mm de altura por 150 mm de ancho, pare otros tamaños.
DESVENTAJAS:
El uso de la grúa torre es imprescindible. Si fallar la planificación pierde su
validez.
El costo de hora equipo de la grúa torre es elevado, Incide con un buen
porcentaje sobre el costo de los prefabricados,
Se debe tener suma precisión en la construcción para montar los elementos
prefabricados en su posición definitiva.
Se depende de una planta de prefabricación.
El poliestireno expandido sigue siendo un material cuestionado, ya que al
quemarse emite gases tóxicos afectando a la media ambienten.

MATERIALES PARA SU ELABORACIÓN

Fierro, alambre, poliestireno, hormigón, cemento

APLICACIÓN
La obra consiste en una estructura forjada por pilares, viguetas de acero y
prelosa, de manera que el grueso de unidades de obra es prefabricado.
la aplicación de este tipo de obras es similar a la placa alveola apoyado sobre
muros.

CONCLUSIONES
Uso de prelosas en una obra disminuye los costos y tiempo en la ejecución de
la obra, también permite el ahorro de mano de obra.

RECOMENDACIONES
Se debe considerar que la producción del proveedor no afecte las entregas de
prelosas en obra

pág. 9
 VIVIENDAS PREFABRICADAS PRELIMA
Prelima construye viviendas unifamiliares aisladas o adosadas y edificios en
altura. Nuestras soluciones adaptan un alto grado de prefabricación a las
necesidades específicas de cada proyecto con gran flexibilidad, respetando
también el uso del edificio, el diseño arquitectónico y los acabados prescritos.
Las terminaciones de los cerramientos se pueden realizar en liso, árido lavado,
ladrillo, piedra vista o texturizado
Nuestros equipos coordinan todo el proceso desde el diseño hasta la
finalización del montaje de la estructura completa. A petición del cliente,
también puede realizar la construcción completa de los edificios incluyendo los
acabados finales.
Edificación de viviendas unifamiliares. Edificios realizados con paneles
portantes y forjados, adaptados a cada caso particular, que cumplen todos los
requerimientos mecánicos, térmicos y acústicos requeridos por las normas
técnicas de edificación.
Edificios Residenciales y Aulas. Edificios preparados especialmente para su
uso como centros residenciales de uso público o de enseñanza.
Edificación de Internamiento de Menores y Cárceles. Edificios adaptados a los
requerimientos de seguridad y de instalaciones especiales para el
internamiento de menores y adultos.
CARACTERISTICAS
Ventajas:
 Vamos a obtener precios más controlados que en una construcción
tradicional.
 Nos favorece el tiempo de construcción.
 Eficiencia energética y ecológica.
 Menos molestias como polvo, ruido y, por lo tanto, menos movimientos.
Desventajas:
 Poca flexibilidad al momento de personalización.
 Adaptación del proyecto al terreno.
 No es una edificación duradera comparada al sistema tradicional.
IMPORTANCIA
Las casas prefabricadas son construcciones mas sostenibles porque
generamos menos desperdicio en obra y se utiliza menos energía durante el
proceso de construcción; por otra parte tienen más facilidades para ser más
eficientes energéticamente y utilizar materiales más sostenibles.

pág. 10
APLICACIONES
 Residenciales
 Urbanizaciones
 Departamentos
 Casas en serie
 Almacenes, Logística, Comercio.

CONCLUSION
Con respecto a la Empresa Prelima y la investigacion de mi parte pude ver que
cuenta con alta experiencia para demostrar ser una empresa con alta
experiencia en prefabricados.
Además, sobre el sistema constructivo prefabricado puedo concluir diciendo
que optaría por este medio siempre y cuando mis objetivos sea menorar costos
y rapidez constructivo; siento que con este método se entrega la mejor solución
a esas prioridades.
También rescatar que la evolución y masificación de este tipo de practicas
revolucionara la forma en como construiremos en un futuro por no decir que el
sistema prefabricado será por mucho mejor al sistema tradicional el más
adaptado a la hora de construir.
RECOMENDACIÓN
1) Verificar la experiencia de la empresa constructora para evitar malos
procesos constructivos.
2) Cerciorar las demandas que requiere el proyecto para seleccionar la
mejor alternativa.
3) Las viviendas con sistema constructivo tradicional son más flexibles en
los costos; cosa que no sucede con el sistema prefabricado porque
necesitaremos contratar una empresa con experiencia por lo tanto
tendrán empleados en regla, maquinaria, equipamiento, seguro, etc. Y
eso hace elevar los costros.

pág. 11
 SISTEMAS DE VIGUETAS PRETENSADAS
Con el “Sistema de Viguetas Pretensadas Firth”, se busca reducir los costos
que se tendrían al construir con una losa aligerada tradicional y además
optimizar los tiempos y calidad de la construcción.
La losa es un elemento de gran importancia porque transmite las cargas de
gravedad hacia las vigas y asegura que la estructura se desplace
uniformemente ante las solicitaciones sísmicas (diafragma rígido), lo cual es
posible gracias a la adherencia mecánica existente entre la vigueta y la losa
vaciada, a través de dos características, inclinación de la cabeza de la vigueta
y el endentado en toda la superficie de la vigueta (mayor a 6mm según lo
especificado por la norma del ACI)
El sistema esta constituido por viguetas prefabricadas pretensadas, bovedillas
en arcilla y la losa vaciada.
El espaciamiento entre viguetas de eje a eje es de 50 a 60 cm. Las viguetas
tienen una forma de “T” invertida, en cuyas alas se apoyan las bovedillas de
arcilla, evitándose el fonde de encofrado. Por encima de las bovedillas se
coloca una losita de 5 cm. En la cual van embebidas las instalaciones
eléctricas, sanitarias, malla de temperatura y acero negativo. La losa final, esta
conformada por viguetas de sección compuesta, que forman un diagrama
rígido y cuyos componentes están integrados mediante una adherencia
mecánica.
Las alturas de losa y espaciamiento entre viguetas que se brinda son las
siguiente: 17 a 50 , 17 a 60 , 20 a 50 , 25 a 50 , 30 a 50 cm

CARACTERISTICAS:
Ventajas económicas.

pág. 12
pág. 13
APLICACIONES
 Residenciales
 Viviendas
 Urbanizaciones
 Departamentos
 Casas en serie
 Almacenes, Logística, Comercio.

CONCLUSIONES:
De acuerdo con mi investigación acerca del sistema de viguetas pretensadas
FIRTH optaría por ese sistema ya que cumple con los requisitos como una
vigueta normal y nos ayuda de muchas maneras tanto en economía tiempo
costo incluso mano de obra
También rescató que sean especializado gracias a la norma y cumplen con
todos sus puntos claves de ella. La tecnología está incluida ahí IA que tenemos
aproximaciones con cálculo

RECOMENDACIONES
Simplemente usar los EPP adecuados para elaborar dicho trabajo.

pág. 14
