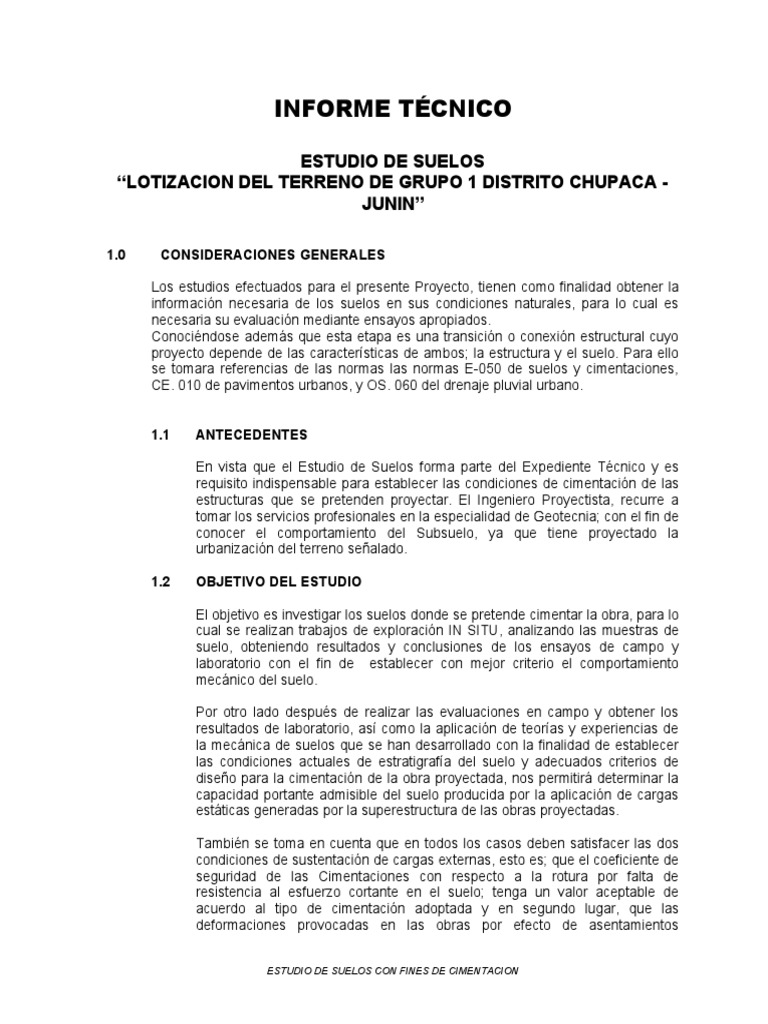

INFORME TÉCNICO

ESTUDIO DE SUELOS
“LOTIZACION DEL TERRENO DE GRUPO 1 DISTRITO CHUPACA -
JUNIN”

1.0 CONSIDERACIONES GENERALES

Los estudios efectuados para el presente Proyecto, tienen como finalidad obtener la
información necesaria de los suelos en sus condiciones naturales, para lo cual es
necesaria su evaluación mediante ensayos apropiados.
Conociéndose además que esta etapa es una transición o conexión estructural cuyo
proyecto depende de las características de ambos; la estructura y el suelo. Para ello
se tomara referencias de las normas las normas E-050 de suelos y cimentaciones,
CE. 010 de pavimentos urbanos, y OS. 060 del drenaje pluvial urbano.

1.1 ANTECEDENTES

En vista que el Estudio de Suelos forma parte del Expediente Técnico y es

requisito indispensable para establecer las condiciones de cimentación de las
estructuras que se pretenden proyectar. El Ingeniero Proyectista, recurre a
tomar los servicios profesionales en la especialidad de Geotecnia; con el fin de
conocer el comportamiento del Subsuelo, ya que tiene proyectado la
urbanización del terreno señalado.

1.2 OBJETIVO DEL ESTUDIO

El objetivo es investigar los suelos donde se pretende cimentar la obra, para lo

cual se realizan trabajos de exploración IN SITU, analizando las muestras de
suelo, obteniendo resultados y conclusiones de los ensayos de campo y
laboratorio con el fin de establecer con mejor criterio el comportamiento
mecánico del suelo.

Por otro lado después de realizar las evaluaciones en campo y obtener los
resultados de laboratorio, así como la aplicación de teorías y experiencias de
la mecánica de suelos que se han desarrollado con la finalidad de establecer
las condiciones actuales de estratigrafía del suelo y adecuados criterios de
diseño para la cimentación de la obra proyectada, nos permitirá determinar la
capacidad portante admisible del suelo producida por la aplicación de cargas
estáticas generadas por la superestructura de las obras proyectadas.

También se toma en cuenta que en todos los casos deben satisfacer las dos
condiciones de sustentación de cargas externas, esto es; que el coeficiente de
seguridad de las Cimentaciones con respecto a la rotura por falta de
resistencia al esfuerzo cortante en el suelo; tenga un valor aceptable de
acuerdo al tipo de cimentación adoptada y en segundo lugar, que las
deformaciones provocadas en las obras por efecto de asentamientos

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 diferenciales no sean demasiado grandes a fin de no producir daños
irreparables en las estructuras.

Por otro lado se tiene como finalidad considerar todos los factores necesarios
para tomar en cuenta en la determinación del tipo de cimentación a adoptarse,
esto es referido a la superestructura, a las propiedades mecánicas del suelo y
a las condiciones económicas.

1.3 UBICACIÓN DEL ÁREA DE ESTUDIO

El proyecto se encuentra ubicado en:

DISTRITO : Chupaca
PROVINCIA : Chupaca
DEPARTAMENTO : Junín

1.4 GEOMORFOLOGÍA DE LA ZONA

En la morfológia de Chupaca, se presentan características geográficas

bastante homogéneas, particularmente en cuanto a sus condiciones
climatológicas y fisiográficas. El distrito de Chupaca en la cual se ubica el
área en estudio, se trata de una zona caracterizada por la presencia de
lomadas y colinas bajas por donde discurren los caños y riachuelos, que
debido a la consolidación del Distrito fueron convertidos en canales de riego,
como la que existe muy próximos al terreno en estudio. Esta uniformidad
fisiográfica, solo es interrumpida por la presencia de los rellenos aluviales de
los ríos que circulan y atraviesan la basta llanura.

En la zona donde se tiene proyectada la obra se observa que los procesos de

escurrimiento difuso ocasionados por las precipitaciones pluviales y las aguas
excedentes de este sector de la población ha sido orientado y conducido
dentro del ordenamiento urbano consolidado; evitándose que a través del
tiempo el arrastre de partículas muy finas del suelo por las calles, hacia la las
zonas bajas pudieran alterar su geomorfología y afectar a otros sectores. En
tal sentido se puede establecer que la geomorfología del lugar se mantendrá
estable en las condiciones actuales.

1.5 FACTORES CLIMÁTICOS

En esta zona de Chupaca tenemos temperaturas medias anuales superiores a

15ºC; máximas absolutas siempre mayores de 17ºC, fenómeno relacionado
con las brisas fluviales que soplan desde el río cunas, disipando las
temperaturas moderadas diarias. Las mínimas absolutas en Chupaca están
comprendidas están comprendidas entre 0ºC y 5ºC.

Las precipitaciones anuales son siempre superiores a los 1.000 mm, pero sin
sobrepasar los 3.000 mm.; existen meses con precipitaciones inferiores de
100 mm, los meses con escasa pluviosidad se encuentra entre Agosto y
Octubre y los de máxima pluviosidad entre Abril y Junio. Por otro lado se
indica que la humedad atmosférica es alta a lo largo de todo el año, favorecida
por la evaporación de los cursos de agua y zonas pantanosas que abundan en

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 la región y además contribuida también por la evapotranspiración de las
plantas.

2.0 CONSIDERACIONES SISMICAS

De acuerdo al “Mapa de Intensidades Máximas”, según Alva H., J.E. (1984), no se

han producido en la Zona de Estudio sismos de Intensidades máximas mayores de
IV, en la escala de Mercalli Modificada. Además de acuerdo al mapa de zonificación
sísmica propuesto en el Reglamento Nacional de Construcciones se establece
considerar al área Investigada en la Zona 1, de Sismicidad Baja, asignándole un
Factor de zona de 0.15, este factor se interpreta como la aceleración máxima del
terreno con una probabilidad de 10% de ser excedida en 50 años.

De acuerdo a las exploraciones efectuadas en la zona de estudio y a las

consideraciones estratigráficas los parámetros del Suelo corresponden al Tipo S3 que
corresponde a suelos flexibles con estratos de gran espesor; según la norma de
Diseño Sismo Resistente del Reglamento Nacional de Construcciones el valor
asignado es un periodo de Ts = 0.9 segundos, para un factor de suelo S = 1.4.

3.0 INVESTIGACION GEOTECNICA:

3.1 TRABAJO DE CAMPO

Con la finalidad de identificar y realizar l evaluación geotécnica del suelo de la sub

rasante existente a lo largo del trazo, se llevó a cabo de un programa de exploración
de campo, excavación de calicatas y recolección de muestras para ser ensayadas en
el laboratorio. En total se realizaron 19 estudios de las que se extrajeron las muestras
respectivas.

La profundidad alcanzada en las perforaciones mencionadas es de 1.50 m por debajo

de la rasante proyectada y ubicadas en forma alternada de la vía en estudio. En cada
calicata se registró el perfil estratigráfico del suelo, clasificando visualmente los
materiales mediante el procedimiento de campo establecido por el Sistema Unificado
de Clasificación de Suelos (S.U.C.S.) y AASHTO.

Sobre la base de la clasificación de suelos, se elaboró un perfil estratigráfico

preliminar del tramo el cual permitió determinar secciones de características
similares, escogiéndose puntos representativos generales y específicos, los
generales para determinar las características de los suelos predominantes y
específicos, los generales para determinar las características de los suelos
predominantes y similares en las calicatas escogidas, y los específicos para
determinar las características mecánicas de los suelos de sub rasante.

3.2 ENSAYOS DE LABORATORIO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

Se realizaron los ensayos de acuerdo a la norma CE 010 Pavimentos Urbanos del
Reglamento Nacional de Edificaciones. Los trabajos de laboratorio permitieron
evaluar las propiedades de los suelos mediante ensayos físicos, proveniente de cada
una de las exploraciones. Las muestras se analizaron en el Laboratorio de Suelos de
la empresa TERRALAB S.A.C., bajo la supervisión del Ingeniero Especialista de
Suelos y Pavimentos, y técnicos de laboratorio, cuyos resultados se presenta en los
Anexos.

- DETERMINACION DEL CONTENIDO DE HUMEDAD.- La humedad o el

contenido de humedad de un suelo es la relación, expresada como porcentaje, del
peso de agua en una masa dada de suelo, al peso de las partículas sólidas.
(ASTM D-2216, MTC E 108-2000)

- DETERMINACION DEL LÍMITE LÍQUIDO.- El límite líquido de un suelo es el

contenido de humedad expresado en porcentaje del suelo secado en el horno,
cuando este se halla en el límite entre el estado plástico y el estado líquido. El
valor calculado deberá aproximarse al centésimo. (ASTM D-4318, AASHTO T-89,
MTC E 110-2000)

- DETERMINACION DE LIMITE PLASTICO E INDICE DE PLASTICIDAD.- Es la

determinación en el laboratorio del límite plástico de un suelo y el cálculo del
índice de plasticidad (IP) si se conoce el limite liquido (LL) del mismo suelo. Se
denomina limite plástico (LP) a la humedad más baja con la que pueden formarse
barritas de suelo de unos 3,2 mm (1/8”) de diámetro, rodando dicho suelo entre la
palma de la mano y una superficie lisa, sin que dichas barritas se desmoronen.
(ASTM D-4318, AASHTO T-90, MTC E 111-2000)

- ANALISIS GRANULOMETRICO DE SUELOS POR TAMIZADO.- La

determinación cuantitativa de la distribución de tamaños de partículas de suelo.
Esta norma describe el método para determinar los porcentajes de suelo que
pasan por los distintos tamices de la serie empleada en el ensayo. (ASTM D-422,
AASHTO T88, MTC E 107-2000)

- COMPACTACION DE SUELOS – PROCTOR MODIFICADO.- Este ensayo

abarca los procedimientos de compactación usados en Laboratorio, para
determinar la relación entre el contenido de agua y peso unitario seco de suelos
(curva de compactación) compactados en un molde de 4 o 6 pulgadas de
diámetro con un pisón de 10 lbf que cae de una altura de 18”. (ASTM D-1557,
MTC E 115-2000)

- CALIFORNIA BEARING RATIO (CBR).- Describe el procedimiento de ensayo

para la determinación de un índice de resistencia de los suelos denominado valor
de la relación de soporte, que es muy conocido, como CBR. El ensayo se realiza
normalmente sobre suelo preparado en el laboratorio en condiciones
determinadas de humedad y densidad; pero también puede operarse en forma
análoga sobre nuestras inalteradas tomadas del terreno. Este índice se utiliza
para evaluar la capacidad de soporte de los suelos de sub rasante y de las capas
de base, sub base y de afirmado. (ASTM -19883, ASSHTO T-193, MTC E 132-
2000)

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 3.3 PERFIL ESTRATIGRÁFICO

La elaboración del perfil estratigráfico requiere de una clasificación de materiales que

se obtiene mediante análisis y ensayos en laboratorio sobre las muestras extraídas
en el campo. La interpretación de los resultados obtenidos ha permitido clasificar los
suelos, definir los horizontales de material homogéneo. Se establece el siguiente
Perfil Estratigráfico para este estudio.

3.4 CONDICIONES DE LA SUBRASANTE

De acuerdo a los resultados obtenidos del CBR se tiene lo siguiente:

Tanto para 1” de penetración se obtiene al 100% y 95% respectivamente para cada
calicata:

ITEM UBICACION CALICATA CBR

100% 95%
1 Calle 1 C-1 17.23 10.30
2 Calle 2 C-2 19.11 10.70
3 Calle 4 C-3 20.23 11.00
4 Calle 7 C-4 16.49 9.90
5 Calle 8 C-5 22.48 13.50

Así mismo se presenta el siguiente cuadro en el cual se observa el uso que se le

pueda dar de acuerdo a los resultados del cuadro anterior.

CLASIFICACION CBR
GENERAL
Excelente CBR ≥ 17%
Bueno 8% < CBR < 17%
Regular 3% < CBR < 8%
Pobre CBR ≤ 3%

4.0 RESULTADOS:

o CUADRO DE CLASIFICACION DE GRANULOMETRIA (SUCS-ASSHTO)

ITEM UBICACION CALICATA CLASIFICACION NOMBRE DEL

SUCS AASHTO GRUPO
1 Calle 1 C-1 CL A-4 (1) Arcilla ligera
2 Calle 2 C-2 CL-ML A-4 (5) Arcilla limosa con
arena
3 Calle 4 C-3 CL A-4 (4) Arcilla ligera con
arena
4 Calle 7 C-4 CL A-7 (12) Arcilla ligera
5 Calle 8 C-5 ML A-4 (0) Limo

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 o CUADRO DE CLASIFICACION DE GRANULOMETRIA (SUCS-ASSHTO)

ITEM UBICACION CALICATA MDS OCH

1 Calle 1 C-1 1.84 8.80

2 Calle 2 C-2 1.78 8.9
3 Calle 4 C-3 1.85 8.8
4 Calle 7 C-4 1.76 10.6
5 Calle 8 C-5 1.92 8.2

o CUADRO DE CBR
El área de estudio tiene capacidad de soporte BUENO

ITEM UBICACION CALICATA CBR

1”
100% 95%
1 Calle 1 C-1 17.23 10.30
2 Calle 2 C-2 19.11 10.70
3 Calle 4 C-3 20.23 11.00
4 Calle 7 C-4 16.49 9.90
5 Calle 8 C-5 22.48 13.50

Estos datos servirán para poder determinar si los materiales son aptos para ser
utilizados en alguna capacidad específica, tal como se observa en el siguiente
cuadro:

ELEMENTO CBR
Base CBR ≥ 80%
Sub base CBR ≥ 40%

5.0 RECOMENDACIONES:

Se observa en la vía estudiada según el perfil estratigráfico la existencia de material

de relleno por lo que se deberá realizar una limpieza y eliminación del mismo; para
luego colocar material de préstamo y que este cumpla con las especificaciones
técnicas.

ITEM UBICACION MATERIAL BASE

CONTAMINADO QUE DEBE
ELIMINARSE
1 Calle 1 0.40 cm
2 Calle 2 0.30 cm
3 Calle 4 0.50 cm
4 Calle 7 0.40 cm
5 Calle 8 -

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

FICHAS DE LABORATORIO

CALLE 1 – C1
ANALISIS DE GRANULOMETRIA

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

ESTUDIO DE SUELOS CON FINES DE CIMENTACION
 PERFIL ESTRATIGRAFICO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 PROCTOR MODIFICADO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 CBR

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

ESTUDIO DE SUELOS CON FINES DE CIMENTACION
 CALLE 2 – C2
ANALISIS GRANULOMETRICO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

ESTUDIO DE SUELOS CON FINES DE CIMENTACION
 PERFIL ESTRATIGRAFICO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 PROCTOR MODIFICADO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 CBR

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

ESTUDIO DE SUELOS CON FINES DE CIMENTACION
 CALLE 4 –C3
ANALISIS GRANULOMETRICO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

ESTUDIO DE SUELOS CON FINES DE CIMENTACION
 PERFIL ESTRATIGRAFICO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 PROCTOR MODIFICADO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 CBR

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

ESTUDIO DE SUELOS CON FINES DE CIMENTACION
 CALLE 7 – C4
ANALISIS GRANULOMETRICO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

ESTUDIO DE SUELOS CON FINES DE CIMENTACION
 PERFIL ESTRATIGRAFICO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 PROCTOR MODIFICADO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 CBR

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

ESTUDIO DE SUELOS CON FINES DE CIMENTACION
 CALLE 8 – C5
ANALISIS GRANULOMETRICO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

ESTUDIO DE SUELOS CON FINES DE CIMENTACION
 PERFIL ESTRATIGRAFICO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 PROCTOR MODIFICADO

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

 CBR

ESTUDIO DE SUELOS CON FINES DE CIMENTACION

ESTUDIO DE SUELOS CON FINES DE CIMENTACION
