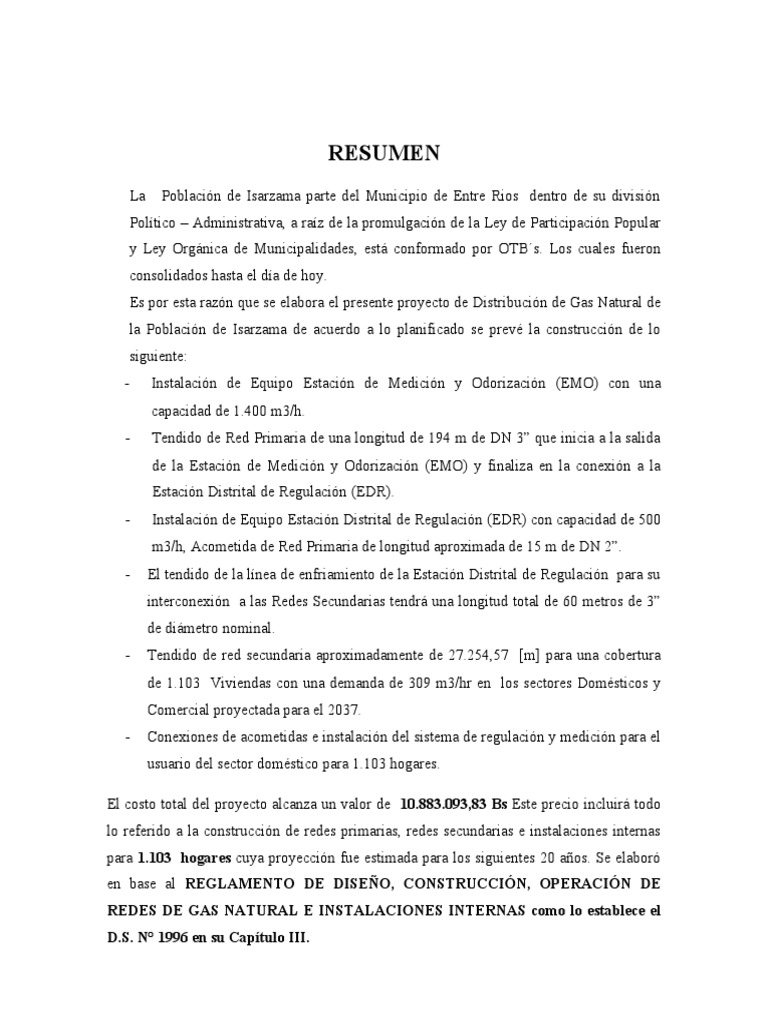

RESUMEN

La Población de Isarzama parte del Municipio de Entre Rios dentro de su división


Político – Administrativa, a raíz de la promulgación de la Ley de Participación Popular
y Ley Orgánica de Municipalidades, está conformado por OTB´s. Los cuales fueron
consolidados hasta el día de hoy.
Es por esta razón que se elabora el presente proyecto de Distribución de Gas Natural de
la Población de Isarzama de acuerdo a lo planificado se prevé la construcción de lo
siguiente:
- Instalación de Equipo Estación de Medición y Odorización (EMO) con una
capacidad de 1.400 m3/h.
- Tendido de Red Primaria de una longitud de 194 m de DN 3” que inicia a la salida
de la Estación de Medición y Odorización (EMO) y finaliza en la conexión a la
Estación Distrital de Regulación (EDR).
- Instalación de Equipo Estación Distrital de Regulación (EDR) con capacidad de 500
m3/h, Acometida de Red Primaria de longitud aproximada de 15 m de DN 2”.
- El tendido de la línea de enfriamiento de la Estación Distrital de Regulación para su
interconexión a las Redes Secundarias tendrá una longitud total de 60 metros de 3”
de diámetro nominal.
- Tendido de red secundaria aproximadamente de 27.254,57 [m] para una cobertura
de 1.103 Viviendas con una demanda de 309 m3/hr en los sectores Domésticos y
Comercial proyectada para el 2037.
- Conexiones de acometidas e instalación del sistema de regulación y medición para el
usuario del sector doméstico para 1.103 hogares.

El costo total del proyecto alcanza un valor de 10.883.093,83 Bs Este precio incluirá todo
lo referido a la construcción de redes primarias, redes secundarias e instalaciones internas
para 1.103 hogares cuya proyección fue estimada para los siguientes 20 años. Se elaboró
en base al REGLAMENTO DE DISEÑO, CONSTRUCCIÓN, OPERACIÓN DE
REDES DE GAS NATURAL E INSTALACIONES INTERNAS como lo establece el
D.S. N° 1996 en su Capítulo III.
PROYECTO DE DISTRIBUCIÓN DE GAS NATURAL
MUNICIPIO DE ENTRE RIOS “POBLACIÓN ISARZAMA”

Contenido
1 ANTECEDENTES...................................................................................................................1
2 OBJETIVOS GENERALES....................................................................................................2
3 OBJETIVOS ESPECIFICOS..................................................................................................2
4 DESCRIPCION GENERAL DE LA POBLACION DE ISARZAMA.................................3
5 CALCULO DE LA DEMANDA DE GAS NATURAL.........................................................4
5.1 CONSUMO DOMESTICO................................................................................................4
5.2 CONSUMO COMERCIAL................................................................................................6
5.3 CONSUMO INDUSTRIAL................................................................................................6
5.4 CONSUMO GNV´S.............................................................................................................7
5.5 CONSUMO TOTAL...........................................................................................................8
5.6 COMPENSACION DE CAUDALES.................................................................................8
6 DISEÑO DE LA ACOMETIDA DEL EDR...........................................................................8
6.1 CARACTERISTICAS DEL GAS......................................................................................9
6.2 BASE DE CÁLCULO.........................................................................................................9
6.3 CLASE DE LOCALIDAD................................................................................................10
6.4 TRAZO..............................................................................................................................10
6.5 SUMINISTRO...................................................................................................................10
6.6 DIMENSIONAMIENTO DE TUBERIA.........................................................................10
7 SELECCIÓN DE INSTALACIÓN DISTRITAL DE REGULACIÓN (EDR)..................14
8 DISEÑO DE RED SECUNDARIA.......................................................................................14
8.1 BASE DE CÁLCULO.......................................................................................................15
8.2 METODOLOGIA DE CÁLCULO..................................................................................15
8.2.1 RUTA DE LA RED SECUNDARIA............................................................................16
8.3 RESOLUCION DE SITEMA RAMIFICADO................................................................17
8.4 CALCULO PARA LA SIMULACION...........................................................................17
9 COSTO DEL PROYECTO...................................................................................................19
10 CONCLUSIONES..................................................................................................................20
ANEXOS.........................................................................................................................................21
PROYECTO DE DISTRIBUCION DE GAS NATURAL
MUNICIPIO DE ENTRE RÍOS “POBLACIÓN
ISARZAMA”

1 ANTECEDENTES
En consideración al hecho de que la Constitución Política del Estado en su artículo 20
señala que toda persona tiene derecho al acceso universal y equitativo a los servicios
básicos de agua potable, alcantarillado, electricidad, gas domiciliario, postal y
telecomunicaciones.

Que el artículo 360 de la Constitución Política del Estado, establece que el Estado definirá
la política de hidrocarburos, y garantizara la soberanía energética del país, estando así
mismo en el numeral I del Artículo 361 señalado que Yacimientos Petrolíferos Fiscales
Bolivianos (YPFB) es la única empresa facultada para realizar actividades de la cadena
productiva de hidrocarburos y su comercialización.

Que a través de la resolución administrativa de la Agencia Nacional de Hidrocarburos


(ANH) N° 714/2009, se resolvió otorgarle la Concesión de Distribución de Gas Natural por
Redes en el Departamento de Cochabamba a YPFB por un periodo de veinte (20) años a
partir del 20 de Julio de 2009.

Que a través de la misma resolución administrativa y en el marco del Reglamento de Gas


Natural por Redes aprobado mediante Decreto Supremo N° 1996 del 14 de Mayo de 2014
resuelve, aprobar el Plan de Expansión de Distribución de Gas Natural en el Departamento
de Cochabamba.

YPFB Redes de Gas Cochabamba es el encargado de la Distribución de Gas Natural en el


Departamento de Cochabamba, por tanto tiene a bien llevar a cabo los trabajos necesarios
para coadyuvar al cambio de la matriz energética a través de proyectos que permitan el uso
masivo del Gas Natural por parte de los Usuarios Domésticos, Comerciales e industriales.

Es en este marco que la Gerencia Nacional de Redes de Gas y Ductos a través de sus
departamentos técnicos ha desarrollado el proyecto denominado “Proyecto de
Distribución de Gas Natural Municipio de Entre Rios Población Isarzama”, mismo
que permitirá implementar el uso masivo de gas. Para que dicho fin sea cumplido se deben
llevar a cabo las siguientes actividades:

Instalación de EMO.
Construcción de la Red Primaria.
Instalación de un EDR.
Construcción de Red Secundaria.
Construcción de las acometidas e instalaciones internas.

2 OBJETIVOS GENERALES

Contribuir con el Cambio la Matriz Energética a través del uso masivo del Gas Natural
en el Sector Doméstico, Comercial e Industrial y GNV´s.
Reducir la dependencia del mercado interno sobre productos como el GLP, Gasolinas y
Diésel
Garantizar la Distribución de Gas Natural cubriendo la demanda proyectada en la
Población de Isarzama del Departamento Cochabamba.
Cumplir con lo establecido en el REGLAMENTO DE DISEÑO, CONSTRUCCION,
OPERACIÓN DE REDES DE GAS NATURAL E INSTALACIONES
INTERNAS (D. S. 1996).

3 OBJETIVOS ESPECÍFICOS
Determinar la demanda proyectada al 2037 de Gas Natural en la Población de Isarzama,
para los usuarios de las categorías domiciliarias, Comercial, Industriales y GNV´s.
Diseñar el trazo de líneas de Distribución de Gas Natural.
Dimensionar el Sistema de Distribución Gas Natural en base a criterios técnicos de
ingeniería.
Estimación de costos en Obras Civiles, Obras Mecánicas, Equipos y Materiales para la
distribución de Gas Natural.

4 DESCRIPCIÓN GENERAL DE LA POBLACIÓN ISARZAMA.


La Población de Isarzama está ubicado en la provincia de Carrasco, del departamento de
Cochabamba, que se encuentra aproximadamente a 237 km de la ciudad de Cochabamba,
ubicada entre las siguientes coordenadas geográficas: Latitud y Longitud es 17° 8'25.35"S
y 64°40'43.82"O así mismo cuenta con 1.221 habitantes en el área urbana, Isarzama
cuenta con una tasa de crecimiento anual de 3.1 %, (Instituto Nacional de Estadística), Ver
Tabla 2.

Entre las principales actividades y uso de suelos que tiene la población Isarzama del
Municipio de Entre Rios proporcionadas por el Plan de Desarrollo Municipal (PDM)
podemos citar:

- Comercio: Tiendas Mercados, Producción de lácteos y Producción de bebidas


gaseosas y no gaseosas etc...
- Equipamientos sociales: Hospitales.
- Equipamientos distritales: Colegios, Iglesias y otros
La tabla presentada a continuación, muestra el crecimiento de la población de Isarzama
para el año 2037
Tabla 1: Proyección de Habitantes al 2037.
A # AÑ #
Ñ HABITAN O HABITAN
O TES TES
201 1.221 202 1.823
2 5
201 1.259 202 1.880
3 6
201 1.299 202 1.939
4 7
201 1.340 202 2.000
5 8
201 1.382 202 2.062
6 9
201 1.425 203 2.126
7 0
201 1.470 203 2.192
8 1
201 1.516 203 2.260
9 2
202 1.563 203 2.331
0 3
202 1.612 203 2.404
1 4
202 1.662 203 2.479
2 5
202 1.714 203 2.556
3 6
202 1.768 203 2.636
4 7
Fuente: Elaboración propia en base a Datos del Instituto Nacional de Estadística
(INE)

5 CALCULO DE LA DEMANDA DE GAS NATURAL


El análisis de la demanda de Gas Natural se realiza tomando en cuenta los siguientes
niveles de usuarios:

Usuarios Domésticos.
Usuarios Comerciales.
Usuarios Industriales.
Usuarios GNV’s.
Para el cálculo de proyección de población y suministro de gas se tomará en cuenta una tasa
de crecimiento de 3.1 %, y una población inicial de 1.103 habitantes, según datos del
Instituto Nacional de Estadística INE, como se pueden observar en la tabla 2.

Para proyectar los habitantes, número de viviendas y consumo se utilizó los datos de
población en el Área Urbana

de Isarzama, de acuerdo al siguiente detalle:

Tabla 2: Datos de Población, Isarzama.


DATOS DE MUNICIPIO PARA LA PROYECCIÓN
Tasa de crecimiento Tamaño promedio del
Población Año
% hogar
201
1.221 3.1 2.39
2
Fuente: Elaboración propia en base a datos del Instituto Nacional de Estadística (INE),

5.1 CONSUMO DOMESTICO


El cálculo del consumo domiciliario puede ser realizado a partir de la ecuación (Ec.-1),
tomando las siguientes consideraciones:

Q= [ ( P∗C∗S )cocina +( P∗C∗S)Calentador debaño ]∗ N (Ec.-1)


Dónde:
Q=caudal doméstico (m3/h).
P=porcentaje de usuarios que cuentan con el equipo (%).
C=consumo (m3/h)
S=simultaneidad (%)
N= número de usuarios.
(Ec.-2)
P
C=
Dónde: PCS
C= consumo (m3/h)
P= potencia del equipo (kw/h)
PCS=poder calorífico superior (kw/m3).
Tabla 3: Potencia del Equipo.
EQUIPO POTENCIA DEL
EQUIPO. (Kw/h)
COCINA 10,56
CALENTADOR DE 14
BAÑO
Fuente: Decreto Supremo. 1996.
10,56 Kw /h
Ccocina=
10,87 kw/m3
Cocina=0,9715 m3/h
14 Kw /h
Ccalentador de baño=
10,87 kw / m3
Calentador de baño = 1,2879 m3/h
El consumo doméstico es estimado a partir de los datos de población, realizando una
proyección a 20 años a partir del año 2017, con el fin de garantizar la distribución del
mismo por este periodo de tiempo, (Ver tabla 4).

Tabla 4: Proyección de Consumo Hasta al 2037.


AÑO # CONSUM AÑ # CONSUMO
HOGAR O (m3/h) O HOGAR (m3/h)
ES ES
2012 511 124 2025 763 185
2013 527 128 2026 787 191
2014 544 132 2027 812 197
2015 561 136 2028 837 203
2016 579 141 2029 863 210
2017 597 145 2030 890 216
2018 616 150 2031 918 223
2019 635 154 2032 946 230
2020 654 159 2033 976 237
2021 675 164 2034 1.006 244
2022 696 169 2035 1.038 252
2023 718 174 2036 1.070 260
2024 740 180 2037 1.103 268
Fuente: Elaboración propia en base a datos del Instituto Nacional de Estadística
(INE),

Tabla 5: Consumo Doméstico Demandado hasta el 2037.


UNIDADE
DESCRIPCIÓN COCINA CALEFON
S
PORCENTAJE DE HOGARES QUE CUENTAN CON
100% 25% %
EL EQUIPO (A)
CONSUMO PROMEDIO (C) 0,9715 1,2879 m3/h
SIMULTANEIDAD (S) 0,15 0,3 %/100
NUMERO DE ABONADOS (N) 1.103 # hogares
CAUDAL DOMESTICO DEMANDADO (Q) 268 m3/h
Fuente: Elaboración propia, en base al D.S. 1996.

5.2 CONSUMO COMERCIAL


Para el cálculo de consumo comercial se consideró el 15% del caudal doméstico como
indica la Ec.-3
Qc=(% /100)*Q
(Ec.-3)
Dónde:
Qc= Consumo comercial (m3/h).
Q= Consumo doméstico.
Qc= 0,15*268
Qc(2037) =41 m3/h
Tabla 6: Caudal Comercial Proyectado hasta el 2037.
Caudal Comercial Total
Qc 41 m3/h.
Fuente: Elaboración propia.
5.3 CONSUMO INDUSTRIAL
El consumo para este sector, dependerá de la capacidad industrial de la zona la cual se
representa de acuerdo a la
Ec.-4
Consumo proyectado m3
Qi= ∗N (usuarios indus .) (Ec.-4)
h
Tabla 7: Caudal proyectado sector Industrial
Consumo
Descripción de Usuarios Cantidad Proyectado Total [m3/h]
[m3/h]
HOSPITAL - CLINCAS DE SALUD 1 56 56
INSTITUTO 1 29 29
PROCESAMIENTO DE CEREALES 1 47 47
PANIFICADORA PEQUEÑA 2 6 12
CONSUMO TOTAL 144
Fuente: Elaboración propia en base consumos Históricos UDOM.

5.4 CONSUMO GNV´S


El caudal requerido de esta Estación fue estimado con la capacidad máxima del equipo
instalado cuyas características con las siguientes.
Tabla 8: Caudal proyectado sector GVN’s.
MICROBOX MODELO MCS 160-3 1500-12
CANTID UNIDA
DESCRIPCIÓN AD D
PRESIÓN DE ASPIRACIÓN
MÁXIMA 12,00 bar
PRESIÓN DE ASPIRACIÓN
MÍNIMA 6,00 bar
MÁXIMA PRESIÓN REGULADA 10,00 bar
PRESIÓN MÁXIMA DE
ALMACENAMIENTO 250,00 bar
CAPACIDAD MÁXIMA DE
ALMACENAMIENTO 1.000,00 lts
POTENCIA ELÉCTRICA
INSTALADA 185,00 kw
TENSIÓN 380,00 Volt
RENDIMIENTO DEL MOTOR 93,70 %
Fuente: Elaboración propia.
Figura 1: Diagrama de Caudal en función de Presión

Fuente: Catalogo del Fabricante.


Con los datos de maxima presion regulada de 10 Bar, el modelo del Compresor mostradas
en tabla 9, se selecciono un consumo de 800 m3/h como muestra la figura 1 (Presion Vs.
Caudal). Para el cálculo del consumo final que utilizaran las GNV’s se consideró el
rendimiento del motor que accionara el compresor de acuerdo a la siguiente formula Ec.-5:
800m 3
Qgnv= ∗Rendimiento motor∗N ( GNV ' s . ) (Ec.-5)
h
Tabla 9: Caudal proyectado sector GVN’s.
CANTID TOTAL
DESCRIPCIÓN CAUDAL UNIDAD
AD
GNV’s 1 750 750 m3/h.
Fuente: Elaboración propia.
5.5 CONSUMO TOTAL
El consumo total de la Población de Isarzama del Municipio de Entre Rios en estos
sectores se determina mediante la suma de los mismos, con la (Ec.- 6).
Qt=Q+Qc +Qi+Qgnv (Ec.-6)
Tabla 10: Consumo Total
UNIDA
USUARIO CANTIDAD
DES
CONSUMO
268,00
DOMESTICO m3/h
CONSUMO
41,00
COMERCIALES m3/h
CONSUMOS
144,00
INDUSTRIALES m3/h
GNV'S 750,00 m3/h
TOTAL 1203.00 m3/h
Fuente: Elaboración propia.

5.6 COMPENSACIÓN DE CAUDALES


En la Población de Isarzama se tiene proyectado la instalación de una Estación Distrital de
Regulación de 500 m3/hr de capacidad para un consumo proyectado para el año 2037 de
309 m3/hr, por tanto para lograr abastecer la demanda de Gas Natural proyectada en la
población de Isarzama del Municipio de Entre Rios se debe instalar un EDR de 500 m3/hr,
de esta manera realizaríamos la compensación de caudales en el sistema hidráulico del
Sistema de Red Secundaria de Isarzama.
Tabla 11: Caudal Total Demandado.
USUARI
UNIDADES
O
Doméstic
268.00 m3/h
o
Comercia
41,00 m3/h
l
TOTAL 309,00 m3/h
Fuente: Elaboración propia.
Tabla 12: Caudal Total de Abastecimiento.
ESTACIÓN DISTRITAL DE
REGULACIÓN
EDR -1 500,00 m3/h
TOTAL 500,00 m3/h
Fuente: Elaboración propia.
6 DISEÑO DE LA ACOMETIDA DEL EDR.
6.1 CARACTERÍSTICAS DEL GAS
La composición del Gas utilizada para los distintos cálculos se describe en la siguiente
tabla, misma que se extrae del reporte mensual de YPFB Transporte para el ducto de
suministro.
Tabla 13: Cromatografía del Gas.
CROMATOGRAFÍA
COMPONENT SÍMBOL %
ES O MOLAR
Metano C1H4 90,78
Etano C2H6 5,17
Propano C3H8 1,29
Iso Butano C4H10 0,16
Normal Butano C4H10 0,27
Iso Pentano C5H12 0,09
Normal Pentano C5H12 0,07
Hexano C6H14 0,06
Nitrógeno N2 0,79
Dióxido de CO2 1,32
Carbono
TOTAL 100
Fuente: Reporte cromatografico de YPFB, transporte.

6.2 BASE DE CÁLCULO


Todos los cálculos serán realizados en función a los datos que se observan en la tabla 14,
mismos que son obtenidos en función a las características del gas, la localización de la
tubería, y algunos datos estándar obtenidos de la norma ASME B 31.8.
Tabla 14: Datos Generales para el Diseño.
CARACTERÍSTICAS DEL EDR-1 UNIDA
GAS D
Temperatura de Flujo 550 °R
Temperatura Base 520 °R
Presión máxima en la Red de 350 Psig
Distribución (P1)
Presión Mínima en sistema 348.96 Psig
Distribución (P2)
Presión Base 14.73 Psig
Gravedad Especifica 0.62 Adimensio
nal
Poder Calorífico 1.048,4 °F(BTU/
PC)
Eficiencia 1 Adimensio
nal
Factor de compresibilidad (Z) 0.929 Adimensio
nal
Caudal (Q) 500 m3/h
Longitud de Tubería de 3” 194 m
Longitud de Tubería de 2” 15 m
Fuente: Reporte Unidad de Operaciones y Mantenimiento.

6.3 CLASE DE LOCALIDAD


Tomando en cuenta el total de la ruta y seccionando en tramos de 1 milla, según sugiere el
ASME B 31.8, se considera al mismo como Clase 3.
6.4 TRAZO
La ruta contemplada fue seleccionada considerando:
Que las Redes Primarias pasan por las proximidades De la Población de Isarzama del
Municipio de Entre Rios (Ver anexos.)
Que el Gobierno Autónomo Municipal de Entre Rios, mediante una concesión de uso
de suelos ha dispuesto ceder zonas de equipamientos cada una de ellas con una
superficie de 40 m2 para la instalación del EDR y 400 m2 para la instalación de EMO
(Ver Anexos).
Que la ruta más corta para el suministro de gas natural para el Municipio de Entre Rios
“Población de Isarzama“ es el trazo elegido
6.5 SUMINISTRO

La Red Primaria de la población de Isarsama, se alimentara de la Estación de Medición y


Odorización (EMO) del Mismo lugar, que tendrá una capacidad de 1.400 m3/h.
6.6 DIMENSIONAMIENTO DE TUBERÍA
La ubicación de los dispositivos de consumo conocidos para la red primaria de Isarzama de
Entre rios se encuentra en la sección gráficos, siendo este la Estación Distrital de
Regulación (EDR).

Se seleccionó un EDR de 500 m3/hr se deberá de construir una línea de dos pulgadas a la
entrada del mismo ver figura 2.
Figura 2: Esquema de distribución de Red Primaria

Fuente: Elaboración Propia


Figura 3: Disposición General de Trazo de Acometidas de Red Primaria

Fuente: Elaboración Propia

Para determinar el diámetro de la línea se utilizó la ecuación de Weymouth, ya que la


misma es usada para altas presiones, caudal elevado y diámetros menores a 15 pulgadas
con buena exactitud. Además esta fórmula calcula el caudal a través de los factores de
Gravedad Especifica, Compresibilidad, las Presiones de Entrada y Salida, el Diámetro de
La Tubería y su Longitud.

No se debe perder de vista además que las unidades utilizadas al momento del cálculo
responden al sistema Ingles, por cuanto los valores de consumo inicialmente expresados en
metros cúbicos fueron adaptados al momento de ingresar los mismos al simulador para
realizar los cálculos.

( ) √
8 2 2
Ts P1 −P2
q s=0,4338∗ ∗d 3 ∗
Ps L T Zγ
Dónde:
q s= Caudal de Gas Natural [Mpcd] P2= Presión final [psi]

T s = Temperatura Estándar [R] L = Longitud de la línea [millas]


Ps = Presión base [psi] T = Temperatura de gas [R]
d = Diámetro [pulgadas] Z = Factor de desviación del gas
[sin unidades]
P1 = Presión inicial [psi] γ = Gravedad específica del gas [sin
nidades]

Como resultado del dimensionamiento de la red primaria se tiene los siguientes datos
respaldados además con el simular SYNERGEE como muestra la figura 4

Figura 4: Datos de Simulador SYNERGEE:

Fuente: Elaboración propia.

Tabla 15: Diámetro Seleccionado.


TRAMO DIAMETRO VELOCIDAD LONGITUD
SELECCIONADO [m]
[m/s]
[in]
Red Primaria
3 3.1 194
Proyectada A
Red Primaria
2 2.5 15
Proyectada B
Fuente: Elaboración Propia en base a cálculos realizados.

7 SELECCIÓN DE INSTALACIONES DISTRITALES DE


REGULACIÓN (EDR)

Este dispositivo fue seleccionado con base en los consumos proyectados en la tabla 11 del
presente documento, encontrándose las especificaciones técnicas del dispositivo en la
Sección Estaciones Reguladoras.
Tabla 16: Especificaciones EDR.

CARACTERÍSTICAS DEL EDR-1 Unidades


GAS
Presión de ingreso de flujo 348.96 psi
Caudal Municipio 309 m3/h
Presión de Suministro (red 4 bares
secundaria)
Capacidad de suministro 500 m3/h
Red primaria acometida para EDR 209 m
Línea de enfriamiento 60 m
FUENTE: Elaboración Propia.
Tabla 17: Especificaciones del EDR
UBICACIÓN DE LA ESTACIÓN DISTRITAL DE REGULACIÓN
(EDR)
ZONA 20 K 321193.00 m E –
EDR 500 m3/h
8104444.00 m S
FUENTE: Elaboración Propia.

8 DISEÑO DE RED SECUNDARIA


La red secundaria fue diseñada con el fin de suministrar gas a la población de Isarzama del
Municipio Entre Ríos considerando los siguientes parámetros:
Demanda Proyectada.
Estimaciones de Crecimiento Urbano de la población.
Ubicación de la Estacion Distrital de Regulación (EDR).
Disponibilidad de diámetros de tubería de polietileno, siendo los diámetros disponibles
en el mercado de 40, 63, 90 mm.

8.1 BASE DE CÁLCULO


Las características del gas usado son las mismas a las mencionadas en la tabla 14.
Cromatografía del gas, sin embargo algunos parámetros varían por cuanto son mencionados
en la siguiente tabla:
Tabla 18: Datos Generales Para Diseño de la Red Secundaria
CARACTERISTICAS DEL GAS VALO UNIDAD
R
Temperatura de Flujo 528 °R
Temperatura Base 519,67 °R
Presión máxima en la Red de 58,92 Psig
Distribución
Presión Mínima en sistema 21,76 Psig
Distribución
Presión Atmosférica 10.86Psig
Presión Base 14,73Psig
Gravedad Especifica 0,62
Adimension
al
Poder Calorífico superior 9700 Kcal/m3
Poder calorífico inferior 8730 Kcal/m3
Eficiencia 0,9 Adimension
al
Fuente: Elaboración propia en base a cromatografía del gas.

8.2 METODOLOGÍA DE CÁLCULO.


En el presente proyecto se utilizó para la resolución del sistema de ecuaciones ramificado,
el método de los elementos finitos de forma discreta. Se proporcionó el consumo en los
nudos en forma de caudal.
Para la resolución de cada uno de los segmentos de la instalación se calcularon las caídas de
presión, entre dos nudos conectados por un tramo, por medio de la fórmula de Renouard:
Como la presión de suministro es mayor a 0,1 bar., se utilizó la fórmula de Renouard
cuadrático:

2 2 C Rcuadratico∗ρ Rel∗L∗qs1,82
P1 −P2 =
d 4,82
P 1 y P2 = Presiones absolutas del gas en los puntos inicial y final del tramo (bar)
C Rcuadratico = Coeficiente constante de la fórmula de Renouard cuadrática, su valor habitualmente es de
48,66 para presiones entre 0,1 y 4 bar, tomando 51,5 para presiones hasta los 16 bar.
ρ Rel = Densidad relativa del gas, 0,62

L = Longitud de la tubería (m)

d = Diámetro interior de la tubería (mm)

qs = Caudal que circula por la tubería (m3/h)

Para la resolución de un tramo con consumo uniforme se realiza una desratización de los
caudales o potencias demandadas por metro lineal en pequeños consumos puntuales.
La conducción de esta desratización incrementa el número de nudos que tiene la instalación
y, por tanto el número de ecuaciones del sistema. Esto implica un aumento en el tiempo de
cálculo similar al producido por la introducción manual de cada uno de los nudos generados
por dicha desratización.
Una vez obtenida la solución del sistema de ecuaciones para los sub tramos, se obtienen un
caudal y una velocidad variable linealmente con la longitud del tramo y la curva
correspondiente de presiones, que podrá variar en función de si la conducción aporte de
caudal por los dos extremos, etc.
Este último caso provoca que el tramo esté recorrido por el flujo en los dos sentidos,
encontrando a lo largo del mismo un punto de caudal y velocidad nula, correspondiente a
una presión mínima (máxima caída en el tramo).
8.2.1 RUTA DE LA RED SECUNDARIA
El trazado de la red secundaria se puede ver en la sección gráficos del presente documento,
respetando la misma los criterios de:
Minimizar el uso de tubería de diámetro mayor.
Realizar la menor cantidad de Cruces posibles.
Proyectar las líneas troncales con la finalidad de prever el crecimiento de la población.
Permitir futuras ampliaciones.
El cálculo de la velocidad se realiza por medio de:
C v∗qs∗Z
V= 2
P∗D

Dónde:
Cv = Es un factor constante. Su valor habitual es 354, si bien para presiones superiores a los 4 bar se
utiliza el valor de 378
Z = Factor de compresibilidad del gas. Por debajo de los 5 bar absolutos se puede considerar 1.

La fórmula de Renouard no tiene validez para valores de P1 y P2 menores que cero (0). En
efecto, la fórmula de Renouard cuadrática proporciona el mismo valor de caudal tanto si P1
es igual a 1 bar y P2 igual a 0,5 bar., como en el caso en que P2 sea igual a -0,5 bar.
La fórmula de Renouard es válida por debajo de los 20 m/s de velocidad de flujo. Para
velocidades mayores, los resultados son tan solo orientativos.
8.3 RESOLUCIÓN DE SISTEMA RAMIFICADO
Para resolver el sistema ramificado, se emplea una variante del método de los elementos
finitos discretizado. Se considera el modelo de la conducción como una matriz de rigidez
(K) para cada uno de los elementos de la red:

[−1 −11 ]
[ K ] =G( e ) 1

Dónde:
(e ) = Factor que relaciona la caída de presión en el elemento e con el caudal circulante de forma
G
lineal.
Se denominará G ( e )al factor de rigidez del elemento e.

Se realiza posteriormente el ensamblado de las matrices de rigidez de la instalación en una


sola matriz, cuya resolución se aborda por métodos frontales.
Gracias a este método, es posible resolver indistintamente sistemas mallados, ramificados o
mixtos, en el presente caso se trata de un sistema ramificado, con uno o varios puntos de
suministro a presión fija.
8.4 CALCULO PARA LA SIMULACIÓN
El diseño hidráulico para la red secundaria para el proyecto de distribución considera los
siguientes parámetros:
Tabla 19: Datos Generales Para la Simulación.
PROPIEDAD VAL UNIDAD
OR
Presión de servicio efectiva 4,00 Bar
Densidad relativa del gas 0,62 Sin Unidades
9,70
Poder calorífico superior kcal/m3
0
8.73
Poder calorífico inferior kcal/m3
0
Coeficiente de Renouard
48,6 Sin Unidades
cuadrático
Presión mínima en la red 1,5 Bar
Velocidad máxima en la red 20 m/s
Fuente: Elaboración propia en base a cromatografía del gas.
Para la simulación de la población de Isarzama se presenta los cálculos efectuados para
determinar las caídas de presión en cada uno de los nudos, así como los caudales
demandados y disponibles en cada tramo, se pueden observar en la Sección Memoria de
Calculo. El diámetro de tubería a utilizar se calculó de forma que la velocidad en la
conducción no exceda la velocidad máxima exigida en la norma.
 Las condiciones críticas del sistema muestra los siguientes resultados:
Tabla 20: Puntos y Tramos Críticos.
CONDICIONES CRITICAS POBLACIÓN DE ISARZAMA
Nudo Presión(bar) OBSERVACIONES
SG1 (EDR) 4.00 Presión de suministro
Presión(bar)
Nudo OBSERVACIONES
1 bar < P < 4 bar
NC109 3.9906 Presión max.
NC402 3.9284 Presión min.
Velocidad(m/s)
Tramo OBSERVACIONES
V < 20 m/s
N2-NC109 4.25 Velocidad max.
Fuente: Elaboración Propia.

 Los diámetros, longitudes de diseño para el suministro de Gas Natural por red
secundaria se muestran en la siguiente tabla:
Tabla 21: Longitud de Tubería de Red Secundaria.
Longitud Red Secundaria
Longit Diámetr
Descripci
ud o
ón
m. mm.
21978.9 33,3
DN40
5
DN63 2064.74 52,2
DN90 3210.88 73,8
Fuente: Memoria de Cálculo, Simulación CYPE CAD.

Tabla 22: Longitud de la Línea de Enfriamiento


Longitud Línea de
Enfriamiento
Descripción Longit Diámet
ud ro
m. mm
EDR-1 / DN-
60 79,2
3"
Fuente: Memoria de Cálculo, Simulación CYPE CAD).

9 COSTO DEL PROYECTO


El costo del proyecto es resultante del costo necesario para realizar las actividades de:
 Costos de Instalación de EMO
 Costos de la Red Primaria
 Construcción de EDR
 Costos de la Red Secundaria
 Costos de Acometidas e Instalaciones Internas

Las actividades mencionadas y el resumen de costos se muestran en la Sección Análisis de


Costos, y un resumen general de los costos se muestra en la siguiente tabla.

Tabla 23: Costo del Proyecto


PRECIO TOTAL.
CANTI UNID INVERSIÓN
DESCRIPCION DAD AD YPFB
UNID
ESTACION DE MEDICIÓN Y ODORIZACIÓN 1.00 AD 2287305.80
RED PRIMARIA 209,00 M 320141,85
UNID
ESTACIÓN DISTRITAL DE REGULACIÓN 1,00 AD 542704,24
27254.
RED SECUNDARIA 57 M 3392636.94
INSTALACIÓN DE ACOMETIDAS EN 1103,0 USUA
INSTALACIONES INTERNAS 0 RIO 4340305,00
INSTALACIONES INTERNAS 10.883.093,83
Fuente: Elaboración propia en base a Precios Unitarios.
10 CONCLUSIONES
 El Proyecto de Distribución de Gas Natural, de la Población Isarzama de contribuirá
al proceso de cambio de la matriz energética GLP por Gas Natural, beneficiando a
este sector de la población en el departamento de Cochabamba, así mismo
beneficiara con empleos directos a los trabajadores de las empresas adjudicadas
para la instalación de gas.
 La construcción de la Red de distribución de Gas Natural de la población de
Isarzama, ayudara a satisfacer la demanda requerida. Por otra parte este sistema
tiene la finalidad de suministrar Gas a usuarios Industrias, GNV y ser la base del
desarrollo del sistema Domestico y Comercial.
 Instalación de una Estación de Medición y Odorización (EMO), que suministrara de
gas a las redes primarias, respecto a las condiciones críticas del sistema primario se
tiene una presión máxima de 350 psi y una presión mínima de 348.96 psi , mientras
que la velocidad máxima es de 3.1 m/s y velocidad mínima de 2.5 m/s
 La demanda proyectada de Gas Natural para el 2037 de acuerdo a datos de
población del Instituto Nacional de Estadística (INE) en las categorías Domiciliaria
y Comercial es de 309 m3/hr.
 Para el escenario del 100 % de demanda comercial y domiciliaria se tiene una
proyección de 309 m3/hr, mediante la simulación realizada en el Programa
CYPECAD, se obtiene un suministro de Gas Natural de 327.62 m3/hr, lo cual
abastece dicho sistema al consumo proyectado por el Municipio de Entre Rios
Población de Isarzama. La capacidad del EDR es 500 m3/h, por tanto la demanda
proyectada estaría cubierta por el sistema hidráulico. Las condiciones críticas se
muestran en la tabla 18.
 Respecto a las condiciones críticas del sistema el Nudo NC109 presenta una
Presión Máxima de 3,99 Bares la cual no sobrepasa a la presión normada de 4
Bares, el Nudo NC402 presenta una Presión Mínima de 3,92 Bares, mayor a la
Presión Mínima de seguridad de 1.5 Bares. El tramo N2 – NC109 presenta una
velocidad Máxima permisible de 4.25 m/s

 El costo total del proyecto presenta un monto de 10.883.093,83Bs (diez millones


ochocientos ochenta y tres mil noventa y tres con 83 /100). Este precio incluirá todo
lo referido a la instalación de EMO, construcción de redes primarias, redes
secundarias, instalación de EDR e instalaciones internas para 1.103 hogares cuya
proyección fue estimada para los siguientes 20 años
 Por tanto el diseño y dimensionamiento de las líneas de Distribución de la Población
de Isarzama cumplen con los parámetros establecidos en el REGLAMENTO DE
DISEÑO, CONSTRUCCIÓN, OPERACIÓN DE REDES DE GAS NATURAL
E INSTALACIONES INTERNAS (D.S. 1996). Capítulo III.

ANEXOS
Especificaciones Técnicas De Tubería Y Accesorios
de Red Primaria
ACCESORIO DESCRIPCIÓN

ACERO NEGRO AL CARBON DE 2” Y 3” DN. API 5L Grado B, SCH


TUBERÍAS 40; sin costura, extremos biselados, con polímeros que cumplan con las
normas internacionales. Con revestimiento
BRIDAS BRIDAS WN DE 2" Y 3” ANSI 300 RF /ASTM A-105 ASME B16,5.

EMPAQUETADUR EMPAQUETADURAS ESPIRALADAS DE 2” Y 3” ANSI 300 SS 316


AS ASME/ANSI B16.20.
CODOS Codos 90º de 2” Y 3” RL SCH-40 ASTM A234 WPB Y ANSI B16,9

Espárragos ASTM A-193 grado B7 y tuercas ASTM A-194 grado 2H. Las
ESPÁRRAGOS
2 tuercas y los espárragos llevarán grabado el grado del material el largo
CON TUERCAS
del esparrago se ajustara para las Bridas ANSI 300 de 2" Y ANSI B 16.5.
PARA 2”
RTJ
TEE Tee con reducción 3” A 2” RL SCH-40 ASTM A234 WPB Y ANSI B16,9
Válvulas de bola de 2” Y 3” ANSI 300 bridada PASO TOTAL
TRUNION/ANSI B 16.34/ANSI B16.5 RF/Cuerpo ASTM A 216 GRADO
WCC. Bola ASTM 351 GRADE CF8M o ASTM A 182 GRADO F6a, eje
304SS o 316SS o ASTM A 182 GRADO F6a. Asientos 304SS o 316SS o
VÁLVULA
ASTM A 182 GRADO F6a, con inserto blando que garantice cierre
hermético como DEVLON o PTFE, Mecanismo reductor (GEAR),
Accionamiento por volante, Inscrita en placa API 6D y API 6FA ó API 607
ó equivalentes.
Especificaciones Técnicas De Tubería Y Accesorios
de Línea de Enfriamiento
ACCESORIO DESCRIPCIÓN
ACERO NEGRO AL CARBÓN DE 3” DN. API 5L Grado B, SCH 40; sin
TUBERÍAS costura, extremos biselados, con polímeros que cumplan con las normas
internacionales. Con revestimiento
BRIDAS BRIDAS SLIP-ON 3” ANSI 150 RF /ASTM A-105 ASME B16,5.
EMPAQUETADUR JUNTAS DIELÉCTRICA 3” ANSI 150 SS 316 ASME/ANSI B16.20.
AS
CODOS Codos 90º DE 3” RL SCH-40 ASTM A234 WPB Y ANSI B16,9
Espárragos ASTM A-193 grado B7 y tuercas ASTM A-194 grado 2H. Las 2
ESPÁRRAGOS CON
tuercas y los espárragos llevarán grabado el grado del material el largo del
TUERCAS PARA 3”
esparrago se ajustara para la Brida ANSI 150 de 3” ANSI B 16.5. RTJ

Especificaciones Técnicas De Tubería Y Accesorios


de Red Secundaria
ACCESORIO DESCRIPCIÓN
TUBERÍA DE POLIETILENO PE 1OO SDR 11 DE 40, 63, 90 MM DE
DIÁMETRO DEBERA DE CUMPLIR EN LA FABRICACIÓN DEL
PRODUCTO LA NORMA CEN 1555 PARTE 2 ISO- 4437 LA
SUPERFICIE INTERNA Y EXTERNA DE LOS TUBOS DEBEN
TUBERÍAS DE PRESENTAR A SIMPLE VISTA, UN ASPECTO LISO, LIMPIO Y
POLIETILENO LIBRE DE GRIETAS, CAVIDADES U OTROS DEFECTOS
SUPERFICIALES QUE IMPIDA LA CONFORMIDAD CON ESTA
NORMA. LOS EXTREMOS DE LOS TUBOS DEBEN TENER UN
ACABADO LIMPIO Y ESTAR CORTADOS
PERPENDICULARMENTE AL EJE DEL TUBO.
ACCESORIOS DE MATERIAL DE POLIETILENO PE 100 SDR 11 CERTIFICADO PARA
PRESION DE TRABAJO DE 4 BAR, FLUIDO DE TRABAJO GAS
DEBIENDO DE CUMPLIR CON LAS NORMAS UNE-EN 1555 Parte 3
POLIETILENO
o NAG–131 (GE–N1–131) o NFT 54 – 066 o NFT 54 – 068 o NFT 54 –
079
LADO DE PE: POLIETILENO PE 100 SDR 11.
LADO ACN: TUBERÍA DE ACERO NEGRO AL CARBÓN API 5 L
TRANSICIÓN GRADO B, SCH 40; SIN COSTURA CON REVESTIMIENTO
ACERO - TRICAPA.
POLIETILENO PRESION DE SERVICIO DE 4 BAR PARA GAS NATURAL
NORMAS A CUMPLIR: UNE-EN 1555 Parte 4 o NAG-133 (GE–N1–
133)

Graficas Red Primaria


EDR-1 y Acometida de Red Primaria Proyectada
UBICACIÓN EDR-1 PROYECTADO Zona 20 K
CAPACIDAD 500 m3/hr 321193.00 m E 8104444.00 m S
Costos
Costo instalación de EMO:
COSTO CITY GATE
EQUIPO
DESCRIPCION UNIDAD CANTIDA PRECIO PRECIO
D UNITARIO [Bs] TOTAL [Bs]
EMO de 1.400 m3/h Global 1,00 1.066.905,80 1.066.905,80
TOTAL EQUIPO [Bs] 1.066.905,80
OBRAS MECANICAS, ELECTRICAS Y CIVILES
DESCRIPCION UNIDAD CANTIDAD PRECIO PRECIO TOTAL
UNITARIO [Bs] [Bs]
Obras Mecánicas, Electricas y Civiles Global 1,00 716.400,00 716.400,00
para la Instalación del EMO

Transporte de EMO Global 1,00 504.000,00 504.000,00


TOTAL OBRAS MECANICAS, ELECTRICAS Y CIVILES [Bs] 1.220.400,00

TOTAL CITY GATE [Bs] 2.287.305,80

Costo Red Primaria:


COSTOS DE RED PRIMARIA
MATERIALES
DESCRIPCION CANTI UNID PRECIO PRECIO
DAD AD UNITARIO TOTAL
TUBERIA DE ACERO 3'' 194,00 m 343,59 66.656,46
TUBERIA DE ACERO 2'' 15,00 m 67,91 1.018,65
BRIDAS RF 3'' - ANSI 300 4,00 Unida 364,00 1.456,00
d
BRIDAS RF 2'' - ANSI 300 2,00 Unida 196,00 392,00
d
TEE 3'' 2,00 Unida 280,00 560,00
d
TEE 2'' 1,00 Unida 280,00 280,00
d
EMPAQUETADURA ESPERILADA 3'' 4,00 Unida 35,00 140,00
d
EMPAQUETADURA ESPERILADA 2'' 2,00 Unida 28,00 56,00
d
VALVULA 3'' 2,00 Unida 8.157,10 16.314,20
d
VALVULA 2'' 1,00 Unida 4.477,34 4.477,34
d
ESPARRAGOS (3'') ASTM - A 193 PARA ANSI 300 32,00 Unida 32,00 1.024,00
d
ESPARRAGOS (2'') ASTM - A 193 PARA ANSI 300 16,00 Unida 18,20 291,20
d
Cap Acero 3plg SCH40 A234 1,00 Pieza 243,00 243,00
CODO DE 90º 3'' 1,00 Unida 140,00 140,00
d
CODO DE 90º 2'' 1,00 Unida 56,00 56,00
d
TOTAL MATERIALES [Bs] 93.104,85
DESCRIPCION CANTI UNID PRECIO PRECIO
DAD AD UNITARIO TOTAL
MOVILIZACION DE PERSONAL Y EQUIPO 1,00 Global 6.596,40 6.596,40
INSTALACIÓN DE FAENAS 1,00 Global 4.635,00 4.635,00
TRANSPORTE, CARGUIO Y DESCARGUIO DE TUBERIA Y 1,00 Global 23.334,00 23.334,00
OTROS MATERIALES
PLANOS AS BUILT 1,00 Global 2.931,65 2.931,65
LIMPIEZA Y RETIRO DE ESCOMBROS 1,00 Global 1.254,00 1.254,00
TOTAL OBRAS GENERALES [Bs] 38.751,05
DESCRIPCION CANTI UNID PRECIO PRECIO
DAD AD UNITARIO TOTAL
REPLANTEO Y LEVANTAMIENTO TOPOGRÁFICO 209,00 ML 11,10 2.319,90
CORTE Y REMOCIÓN DE CERÁMICA, BALDOSA Y/O 5,23 M2 50,67 265,00
CORTEZAS ESPECIALES
REMOCIÓN DE EMPEDRADO 0,03 M2 36,83 1,10
EXCAVACIÓN DE ZANJA (Terreno Blando) 141,08 M3 84,88 11.974,45
EXCAVACIÓN DE ZANJA (Terreno Mixto) 15,68 M3 201,33 3.155,85
PROVISIÓN, RELLENO Y COMPACTADO DE ZANJA CON 50,99 M3 235,38 12.002,84
MATERIAL FINO
RELLENO Y COMPACTADO DE ZANJA CON MATERIAL 62,70 M3 133,13 8.347,25
CERNIDO
RELLENO Y COMPACTADO DE ZANJA CON MATERIAL 35,74 M3 106,08 3.791,19
COMÚN (Terreno Blando)
RELLENO Y COMPACTADO DE ZANJA CON MATERIAL 3,971 M3 122,19 485,22
COMÚN (Terreno Semiduro)
PROVISIÓN, RELLENO Y COMPACTADO DE CAPA BASE 2,09 M3 308,06 643,85
REPOSICIÓN DE EMPEDRADO 0,03 M2 60,24 1,81
CÁMARAS DE OPERACIÓN Y MANTENIMIENTO 3,00 UNID 13.535,81 40.607,43
AD
LASTRADO DE HORMIGON ARMADO 2,09 M3 2.849,95 5.956,40
APERTURA DE SENDA (ANCHO NOMINAL 6MTS) 2,09 ML 106,45 222,48
LIMPIEZA Y RETIRO DE ESCOMBROS 1,00 GLB 940,50 940,50
TOTAL OBRAS CIVILES [Bs] 90.715,27
DESCRIPCION CANTI UNID PRECIO PRECIO
DAD AD UNITARIO TOTAL
DISTRIBUCION, DESFILE, CORTE Y CURVADO 209,00 m 51,46 10.755,14
SOLDADURA DE TUBERÍA DE 2" Y ACCESORIOS 2,00 Junta 471,06 942,12
RADIOGRAFIADO DE JUNTA SOLDADA DE 2" Y 2,00 Junta 377,86 755,72
ACCESORIOS
PRUEBA DE PARTÍCULAS MAGNÉTICAS DE JUNTA 2,00 Junta 362,68 725,36
SOLDADA DE 2" Y ACCESORIOS
PRUEBA DE TINTES PENETRANTES DE JUNTA 2,00 Junta 304,43 608,86
SOLDADA DE 2" Y ACCESORIOS
TENDIDO DE TUBERIA 209,00 Metro 56,09 11.722,81
PRUEBA HIDRAULICA DE TUBERIA Y SECADO 209,00 m 41,63 8.700,67
TOTAL OBRAS MECANICAS [Bs] 34.210,68
DESCRIPCION CANTI UNID PRECIO PRECIO
DAD AD UNITARIO TOTAL
ESTUDIO, IMPLEMENTACIONY PUESTA EN MARCHA 1,00 Global 8.360,00 8.360,00
DEL SISTEMA DE PROTECCION CATODICA
INSTALACIÓN, PRUEBA, REVESTIMIENTO E 1,00 Global 55.000,00 55.000,00
IMPERMEABILIZACIÓN DE VÁLVULAS Y BRIDAS
TOTAL PROTECCION CATODICA [Bs] 63.360,00

TOTAL RED PRIMARIA [Bs] TOTAL [Bs] 320.141,85

Costo Estación Distrital De Regulación (EDR):


COSTO ESTACION DISTRITAL DE REGULACION
EQUIPO
DESCRIPCION
EDR de 500 m3/h Unida 1,00 202.114,82 202.114,82
d
TOTAL EQUIPO [Bs] 202.114,82
DESCRIPCION
TUBERIA DE ACERO 2'' m 1,50 67,91 101,87
TUBERIA DE ACERO 3'' (LINEA DE m 60,00 343,59 20.615,40
ENFRIAMIENTO)
BRIDAS RF 2'' - ANSI 300 Unida 1,00 196,00 196,00
d
BRIDAS RF 3'' - ANSI 150 Unida 1,00 364,00 364,00
d
JUNTA DIELECTRICA PARA BRIDA DE 2'' ANSI Unida 1,00 98,00 98,00
300 d
JUNTA DIELECTRICA PARA BRIDA DE 3'' ANSI Unida 1,00 140,00 140,00
150 d
ESPARRAGOS (2'') ASTM - A 193 PARA ANSI 300 Unida 8,00 18,20 145,60
d
ESPARRAGOS (3'') ASTM - A 193 PARA ANSI 150 Unida 4,00 14,98 59,92
d
CODO DE 90º 3'' Unida 1,00 140,00 140,00
d
CODO DE 90º 2'' Unida 1,00 56,00 56,00
d
TOTAL MATERIALES [Bs] 21.720,79
DESCRIPCION
MOVILIZACION DE PERSONAL Y EQUIPO Global 1 34.000,00 34.000,00
INSTALACIÓN DE FAENAS Global 1 32.000,00 32.000,00
TRANSPORTE, CARGUIO Y DESCARGUIO DE Global 1 20.000,00 20.000,00
LA TUBERIA Y OTROS MATERIALES
ELABORACION DE PLANOS AS BUILT Global 1 4.978,75 4.979,00
ELABORACION DE DATA BOOK Global 1 13.684,56 13.685,00
LIMPIEZA GENERAL Global 1 22.521,20 22.521,00
REPLANTEO Y LEVANTAMIENTO m 3 11,10 33,00
TOPOGRÁFICO
SEÑALIZACION VERTICAL Pieza 2 1.578,61 3.157,00
TOTAL OBRAS CIVILES [Bs] 127.218,00
DESCRIPCION
DISTRIBUCION, DESFILE, CORTE Y CURVADO m 63,00 55,50 3.496,50
SOLDADURA DE TUBERÍA DE 3" Y Junta 8,00 585,16 4.681,28
ACCESORIOS
SOLDADURA DE TUBERÍA DE 2" Y Junta 5,00 471,06 2.355,30
ACCESORIOS
RADIOGRAFIADO DE JUNTA SOLDADA DE 3" Y Junta 8,00 418,97 3.351,76
ACCESORIOS
RADIOGRAFIADO DE JUNTA SOLDADA DE 2" Y Junta 3,00 377,86 1.133,58
ACCESORIOS
REVESTIMIENTO DE JUNTA SOLDADA DE 3" Y Junta 8,00 377,61 3.020,88
ACCESORIOS
REVESTIMIENTO DE JUNTA SOLDADA DE 2" Y Junta 3,00 350,25 1.050,75
ACCESORIOS
TOTAL OBRAS MECANICAS [Bs] 19.090,05
DESCRIPCION
CARGUIO, TRANSPORTE Y DESCARGUIO DE EQUI 1 25.181,28 25.181,28
EDR PO
OBRAS CIVILES PARA LA INSTALACION DEL EQUI 1 69.846,43 69.846,43
EDR PO
MONTAJE E INSTALACION, CASETA DE EQUI 1 77.532,87 77.532,87
PROTECCION Y SEÑALIZACION DE EDR PO
TOTAL INSTALACIONE Y PUESTA EN MARCHA [Bs] 172.560,58
TOTAL ESTACION DISTRITAL DE REGULACION [Bs] 542.704,24

Costo de Red Secundaria:


COSTO DE RED SECUNDARIA
MATERIALES
CANTIDA UNIDA PRECIO
DESCRIPCION D D UNITARIO PRECIO TOTAL
TUBERIA DE POLIETILENO DE 80 SDR 11 DE METR
90 MM 3.210,88 O 41,42 132994,65
TUBERIA DE POLIETILENO DE 80 SDR 11 DE METR
63 MM 2.064,74 O 21,06 43483,42
TUBERIA DE POLIETILENO DE 80 SDR 11 DE METR
40 MM 21.978,95 O 8,87 194953,29
MONTURA DE POLIETILENO 80 SDR 11 DE
PIEZA
90/40 MM CON CUPLA 17,00 75,03 1275,51
TEE DE POLIETILENO 80 SDR 11 DE 90 MM
PIEZA
CON CUPLA 33,00 50,81 1676,73
TEE DE POLIETILENO 80 SDR 11 DE 63 MM
PIEZA
CON CUPLA 21,00 25,06 526,26
TEE DE POLIETILENO 80 SDR 11 DE 40 MM
PIEZA
CON CUPLA 220,00 16,70 3674
CODO DE POLIETILENO DE 80 SDR 11 DE 90
PIEZA
A 90º SIN CUPLA 4,00 44,96 179,84
CODO DE POLIETILENO DE 80 SDR 11 DE 63
PIEZA
A 90º SIN CUPLA 3,00 22,34 67,02
CODO DE POLIETILENO DE 80 SDR 11 DE
PIEZA
125 A 45º SIN CUPLA 22,00 87,00 1914
CUPLA DE POLIETILENO DE 80, SDR 11 DE
PIEZA
90 MM 305,00 23,66 7216,3
CUPLA DE POLIETILENO DE 80, SDR 11 DE
PIEZA
63 MM 197,00 12,81 2523,57
CUPLA DE POLIETILENO DE 80, SDR 11 DE
PIEZA
40 MM 2.074,00 9,81 20345,94
REDUCTOR DE POLIETILENO 80 SDR 11 DE
PIEZA
90/63 MM SIN CUPLA 21,00 33,06 694,26
REDUCTOR DE POLIETILENO 80 SDR 11 DE
PIEZA
63/40 MM SIN CUPLA 220,00 17,40 3828
VALVULA DE CIERRE DE POLIETILENO 80,
SDR 11 DE 90 MM CON 2 CUPLAS, PIEZA
CAMPANA Y TAPA 2,00 807,36 1614,72
VALVULA DE CIERRE DE POLIETILENO 80,
SDR 11 DE 63 MM CON 2 CUPLAS, PIEZA
CAMPANA Y TAPA 1,00 575,94 575,94
VALVULA DE CIERRE DE POLIETILENO 80,
SDR 11 DE 40 MM CON 2 CUPLAS, PIEZA
CAMPANA Y TAPA 15,00 348,00 5220
TAPON DE POLIETILENO 80 SDR 11 DE 90
PIEZA
MM SIN CUPLA 2,00 26,94 53,88
TAPON DE POLIETILENO 80 SDR 11 DE 63
PIEZA
MM SIN CUPLA 3,00 18,10 54,3
TAPON DE POLIETILENO 80 SDR 11 DE 40
PIEZA
MM SIN CUPLA 55,00 13,02 716,1
TOTAL MATERIALES [Bs] 423.587,73
OBRAS CIVILES
CANTIDA UNIDA PRECIO
DESCRIPCION D D UNITARIO PRECIO TOTAL
MOVILIZACIÓN DE PERSONAL Y EQUIPO GLB 52.038,79 52.038,79
1,00
INSTALACIÓN DE FAENAS GLB 53.097,28 53.097,28
1,00
REPLANTEO TOPOGRÁFICO 27.254,57 ML 35.976,04
1,32
CORTE Y REMOCIÓN DE CERÁMICA,
2.725,46 M2 42,29
BALDOSA Y/O CORTEZAS ESPECIALES 115.259,58
CORTE Y REMOCIÓN DE PAVIMENTO
2.564,91 M2 274.189,20
RÍGIDO Y CUNETAS DE HORMIGÓN 106,90
REMOCIÓN DE EMPEDRADO 2.461,68 M2 24.986,02
10,15
EXCAVACIÓN DE ZANJA TERRRENO
8.830,49 M3 67,64 597.294,01
BLANDO
EXCAVACIÓN DE ZANJA TERRRENO
M3 67,64
SEMIDURO 981,17 66.366,01
TRANSPORTE DE TUBERÍA GLB 34.694,25 34.694,25
1,00
TENDIDO DE TUBERÍA DE HDPE 27.254,57 ML 64.593,34
2,37
RELLENO Y COMPACTADO DE ZANJA CON
4.360,73 M3 67,64 294.959,86
MATERIAL CERNIDO
RELLENO Y COMPACTADO DE ZANJA CON
2.698,20 M3
MATERIAL COMÚN BLANDO 64,14 173.062,71
RELLENO Y COMPACTADO DE ZANJA CON
599,60 M3 67,52 40.485,03
MATERIAL COMÚN SEMIDURO
PROVISIÓN, RELLENO Y COMPACTADO DE
M3 223,36 29.220,50
CAPA BASE 130,82
REPOSICIÓN DE EMPEDRADO 2.461,68 M2
29,01 71.413,23
REPOSICIÓN DE PAVIMENTO RÍGIDO Y
2.564,91 M2 722.612,94
CUNETAS DE HORMIGÓN 281,73
BASE DE HORMIGÓN PARA SEÑALIZACIÓN UNIDA
HORIZONTAL 62,00 D 159,47 9.887,14
OBRAS CIVILES PARA FIJACIÓN DE UNIDA
VÁLVULA DE HDPE 18,00 D 654,14 11.774,52
ELABORACIÓN DE PLANOS "AS BUILT" 27.254,57 ML 47.422,96
1,74
PROVISION DE TUBERIA DE 02
659,37 ML 29,33
PULGADAS/PVC E-40 19.339,33
PROVISION DE TUBERIA DE 03
ML 60,58 3.752,33
PULGADAS/PVC E-40 61,94
PROVISION DE TUBERIA DE 04
ML 86,28
PULGADAS/PVC E-40 96,33 8.311,36
PROVISION CINTA DE SEÑALIZACION DE
27.254,57 ML 34.068,22
GAS 1,25
CRUC
CRUCE DE CANAL 9.538,00
2,00 E 19.076,00
LIMPIEZA Y RETIRO DE ESCOMBROS GLB 90.810,86
1,00 90.810,86
TOTAL OBRAS CIVILES [Bs] 2.894.691,51
OBRAS MECANICAS
CANTIDA UNIDA PRECIO
DESCRIPCION D D UNITARIO PRECIO TOTAL
Soldadura de Tubería de polietileno de 90 mm 363,00 Juntas
13,20 5.190,90
Soldadura de Tubería de polietileno de 63 mm 236,00 Juntas
11,80 3.115,20
Soldadura de Tubería de polietileno de 40 mm 2.364,00 Juntas 27.895,20
10,10
Corte de Tubería Global 5.450,91
1,00 5.450,91
TOTAL OBRAS MECANICAS [Bs] 41.652,21
OBRAS COMPLEMENTARIAS
CANTIDA UNIDA PRECIO
DESCRIPCION D D UNITARIO PRECIO TOTAL
Prueba de Hermeticidad de línea 27.254,57 m
0,70 19.078,20
Puesta en Marcha de Redes Global 13.627,29
1,00 13.627,29
TOTAL OBRAS COMPLEMENTARIAS [Bs] 32.705,49
TOTAL RED SECUNDARIA [Bs] 3.392.636,94

Costo Acometidas e Instalaciones Internas


COSTO DE INSTALACIONES INTERNAS Y ACOMETICAS
MATERIALES
DESCRIPCION UNIDAD CANTIDAD PRECIO UNITARIO [Bs] PRECIO TOTAL [Bs]
Gabinetes + Instalacion Interna Unidades 1103 240 264.720,00
Obras Mecanicas y Civiles para Unidades 1103 1838 2.027.314,00
Instalación Interna
Equipos Unidades 1103 1728 1.905.984,00
Empotraje y Reglaje Unidades 1103 129 142.287,00
TOTAL INSTALACIONES INTERNAS [Bs] 4.340.305,00
CRONOGRA
MA
Cronograma EDR y
Acometida de Red
Primaria
Cronograma Red
Secundaria

También podría gustarte
