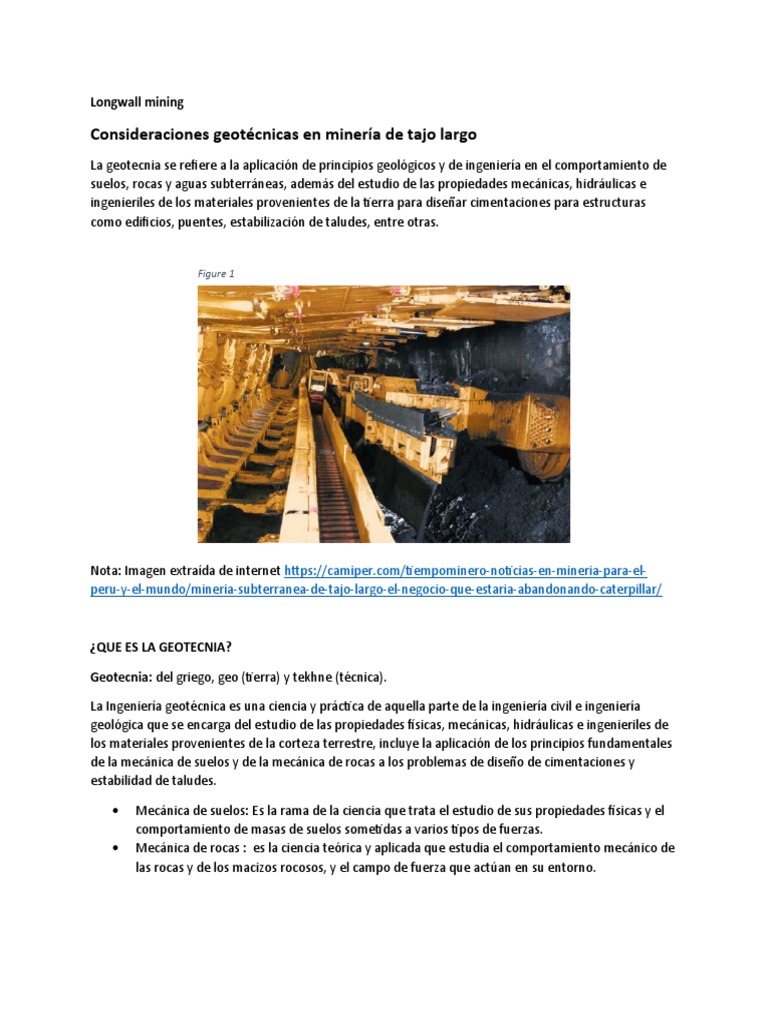

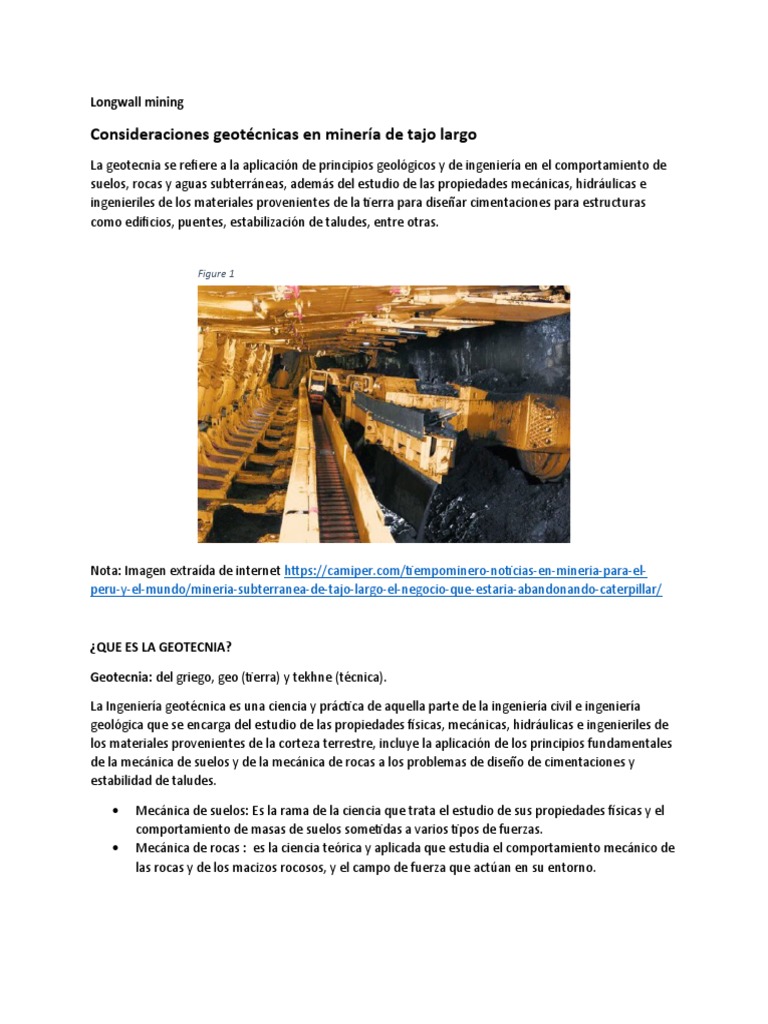

Longwall mining

Consideraciones geotécnicas en minería de tajo largo

La geotecnia se refiere a la aplicación de principios geológicos y de ingeniería en el comportamiento de
suelos, rocas y aguas subterráneas, además del estudio de las propiedades mecánicas, hidráulicas e
ingenieriles de los materiales provenientes de la tierra para diseñar cimentaciones para estructuras
como edificios, puentes, estabilización de taludes, entre otras.

Figure 1

Nota: Imagen extraída de internet https://camiper.com/tiempominero-noticias-en-mineria-para-el-

peru-y-el-mundo/mineria-subterranea-de-tajo-largo-el-negocio-que-estaria-abandonando-caterpillar/

¿QUE ES LA GEOTECNIA?

Geotecnia: del griego, geo (tierra) y tekhne (técnica).

La Ingeniería geotécnica es una ciencia y práctica de aquella parte de la ingeniería civil e ingeniería
geológica que se encarga del estudio de las propiedades físicas, mecánicas, hidráulicas e ingenieriles de
los materiales provenientes de la corteza terrestre, incluye la aplicación de los principios fundamentales
de la mecánica de suelos y de la mecánica de rocas a los problemas de diseño de cimentaciones y
estabilidad de taludes.

 Mecánica de suelos: Es la rama de la ciencia que trata el estudio de sus propiedades físicas y el
comportamiento de masas de suelos sometidas a varios tipos de fuerzas.
 Mecánica de rocas : es la ciencia teórica y aplicada que estudia el comportamiento mecánico de
las rocas y de los macizos rocosos, y el campo de fuerza que actúan en su entorno.
 Figure 2

Nota: Imagen extraída de internet https://www.youtube.com/watch?v=NjxvKk6k4Tg

Para una buena consideración geotécnica debemos tomar en cuenta unos puntos muy importantes
para ejecutar esta.

GEOMORFOLOGIA.

 Meteorización y procesos erosivos

 Regulación de vertientes
 Modelos de relieve
 Riesgo de origen exógeno

HIDROGEOLOGIA.

 Hidrología superficial
 Hidroquinona
 Dinámica del agua subterránea
 Interacción cuerpo geológico/agua

GEOLOGIA ESTRUCTURAL.

 Procesos geodinamicos
 Pliegues
 Fallas y diaclasas
 Riesgos de origen endógenos
PETROLOGIA.

 Suelos
 Sedimentos
 Estratigrafía
 Rocas

Consideraciones para aplicar la geotecnia

En primero lugar se comienza por el análisis de los datos existentes internet fotografías satelitales y
aéreas, geología y geomorfología disponible y estudios de proyectos cercanos luego de esto debemos
dar paso al siguiente punto, para este debemos hacer una inspección visual y realizar toma de muestras
a través de sondajes y/o calicatas. Esta elección dependerá de factores como el aspecto económico y el
tipo de material entre otros muchos factores como por ejemplo: la calicata presentaría problemas para
realizarse en suelos arenosos saturados o suelos muy sementados, a diferencia del método de sondajes
que tienen mas facilidad para traspasar este tipo de elementos.

Una vez realizado el reconocimiento visual, la revisión de todos los antecedentes, las exploraciones y
todos los ensayos que se estimen necesarios, se termina con una caracterización de terreno en fudacion
de la obra, identificando la distribución areal y en profundidad de los distintos estratos de suelo  roca,
zonas de contacto y fallas geológicas

Monitoreo geotécnico

Tras las fases anteriores, se puede realizar el monitoreo que sirve para chequear y controlar el diseño
realizado para el proyecto, entregar alertas de un potencial derrumbe, minimizar daños a estructuras
cercanas, revelar incertidumbres y mejorar el estado de la ingeniería, entre otros. Es decir, realizar un
seguimiento a la obra y corregir elementos que puedan haber faltado.

El monitoreo puede realizarse durante las etapas de construcción, operación y cierre. Se pueden hacer
análisis retroactivos para confirmar que los parámetros son los que se utilizaron y de esta forma
optimizar el diseño. Por tanto el monitoreo puede y debe ser usado como un beneficio técnico y
económico para el proyecto Y es que en minería es de gran importancia para evaluar y resguardar la
seguridad global de las estructuras, a lo largo de su vida útil y posterior al cierre, entregando
información valiosa sobre su comportamiento desde el inicio de su construcción.

Equipos de monitoreo

Para realizar el monitoreo hay varios tipos de instrumentación, ya sea para instalarse dentro de la
estructura y/o a nivel superficial. “Hay sensores de deformación, tales como, extensómetros, estaciones
totales, receptores GPS/GNSS, escáner laser, radares terrestres y satelitales, además de sensores que
monitorean efectos de vibraciones, tronadoras y eventos sísmicos, esto, a través de la instrumentación
con acelerómetros, geófonos y sismómetros.
Selección de sensor a utilizar en proyectos

Para seleccionar el sensor a usar en determinado proyecto, es importante definir cuál es el parámetro a
medir, además de otras variables como el lugar, los costos, la precisión y si va a ser posible su uso
durante la operación. De acuerdo a Valenzuela, la tecnología actual permite la instalación de arreglos de
fibra óptica distribuida a lo largo de los drenes en el caso de presas, tuberías y otro tipo de estructuras,
de manera de detectar variaciones de temperatura que puedan indicar la presencia o ausencia de agua
en algún momento.

METODOLOGIA DE NICHOLAS.

son metodologías simples que permiten descartar métodos no viables de aplicar en el yacimiento, ya
sea por la forma de mineralización o las propiedades mecánicas de la roca mineralizada o estéril.

Para este método tenemos que aplicar los siguientes parámetros

Geometría del yacimiento

  Descripción de la geometría del yacimiento

 * Descripción de la potencia del yacimiento
 * Descripción de la inclinación del yacimiento
 * Descripción de la profundidad del yacimiento
 * Descripción de la distribución de leyes en el yacimiento

Geometría del yacimiento

Descripción de la geometría del yacimiento

 * Yacimiento Equidimensional o masivo: dimensiones similares en todas las direcciones

 * Yacimiento tabular o elongado: dos direcciones son predominantes
 * Yacimiento Irregular: dimensiones del yacimiento varian en distancias cortas

Descripción de la potencia del yacimiento

Baja potencia: 0- 10 m
Potencia Intermedia: 10-30 m
Potente: 30-100 m
Muy potente: > 100 m
Características geotécnicas del yacimiento:

Se caracteriza el mineral, pared colgante y pared yacente

Poco competente ===> UCS/sv <= 8

Competencia intermedia: ===> 8 < UCS/sv <= 15
Competencia alta ===> UCS/sv > 15

 Numero de estructuras

Muy fracturado  ===> ff/m: > 16  ff/m

Fracturado   ===> ff/m: 10-16 ff/m
Poco fracturado       ===> ff/m: 3 – 10 ff/m
Muy poco fracturado  ===> ff/m: > 3 ff/m

Condición de las estructuras

 * Poco Competente: estructuras sin relleno o con relleno con una resistencia menor a la roca
intacta

 * Competente: estructuras sin relleno con superficie rugosa

 * Muy Competente: estructuras con relleno de mayor resistencia que la roca intacta

Estos parámetros nos ayudan a tomar decisiones y poder aplicar las consideraciones geológicas y
geométricas Desde el punto de vista de las personas, a través de la aplicación de estos conceptos es
posible tomar las acciones necesarias para que una mina tenga la estabilidad suficiente, con lo cual las
personas pueden trabajar sin sufrir lesiones o accidentes fatales, producto de un derrumbe.
 Ilustración 1

Nota: Imagen extraída de Internet

https://www.centrogeotecnico.com/blog-geotecnia-geomecanica/seleccion-del-metodo-de-minado-
segun-nicholas.html

Con esta tabla podemos identificar ciertos valores numéricos los cuales nos ayudaran al momento de
identificar el tipo de yacimiento a trabajar, la forma, potencia del yacimiento, orientación y distribución
de leyes, y a partir de estos comenzar a trabajar con este método.

Condiciones geotécnicas del mineral

Ilustración 2
Nota: Imagen extraída de internet
https://www.centrogeotecnico.com/blog-geotecnia-geomecanica/seleccion-del-metodo-de-minado-
segun-nicholas.html

En esta tabla podemos analizar las condiciones del mineral es decir que el material rocoso sin
discontinuidades y mecánicamente se caracteriza por su densidad, resistencia y deformabilidad,
dados por los parámetros de roca intacta: resistencia a la compresión simple y roca intacta dependen
de la mineralogía, textura y porosidad, en los macizos rocosos depende de alteración, fractura
miento, presencia de agua y del estado de esfuerzos al que está sometido.

Condiciones geotécnicas del mineral

Ilustración 3

Nota: Imagen extraída de internet

https://www.centrogeotecnico.com/blog-geotecnia-geomecanica/seleccion-del-metodo-de-minado-
segun-nicholas.html

Podemos apreciar que la tabla identifica las condiciones del minerial tanto como a rajo abierto y
subterráneo por lo que se puede medir el espaciamiento los siguientes puntos como longwall minin y el
tipo de resistencia de las estructuras en este caso las paredes para que no ocurran derrumbamientos u
otros accidentes.
