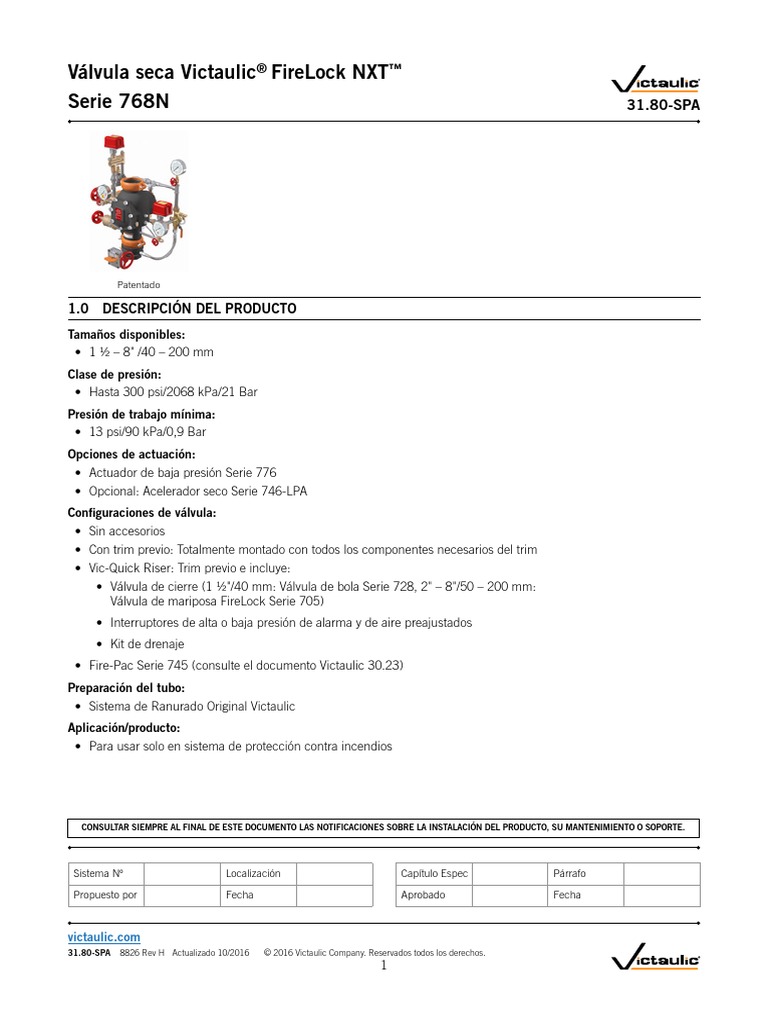

Válvula seca Victaulic® FireLock NXT™

Serie 768N 31.80-SPA

Patentado

1.0  DESCRIPCIÓN DEL PRODUCTO

Tamaños disponibles:
• 1 ½ – 8" /40 – 200 mm
Clase de presión:
• Hasta 300 psi/2068 kPa/21 Bar
Presión de trabajo mínima:
• 13 psi/90 kPa/0,9 Bar
Opciones de actuación:
• Actuador de baja presión Serie 776
• Opcional: Acelerador seco Serie 746-LPA
Configuraciones de válvula:
• Sin accesorios
• Con trim previo: Totalmente montado con todos los componentes necesarios del trim
• Vic-Quick Riser: Trim previo e incluye:
• Válvula de cierre (1 ½"/40 mm: Válvula de bola Serie 728, 2" – 8"/50 – 200 mm:
Válvula de mariposa FireLock Serie 705)
• Interruptores de alta o baja presión de alarma y de aire preajustados
• Kit de drenaje
• Fire-Pac Serie 745 (consulte el documento Victaulic 30.23)
Preparación del tubo:
• Sistema de Ranurado Original Victaulic
Aplicación/producto:
• Para usar solo en sistema de protección contra incendios

CONSULTAR SIEMPRE AL FINAL DE ESTE DOCUMENTO LAS NOTIFICACIONES SOBRE LA INSTALACIÓN DEL PRODUCTO, SU MANTENIMIENTO O SOPORTE.

Sistema Nº Localización Capítulo Espec Párrafo

Propuesto por Fecha Aprobado Fecha

victaulic.com
31.80-SPA 8826 Rev H Actualizado 10/2016 © 2016 Victaulic Company. Reservados todos los derechos.
1
victaulic.com

2.0 CERTIFICACIÓN/LISTADOS

104-1a/02

3.0  ESPECIFICACIONES - MATERIAL

Cuerpo: Hierro dúctil conforme a ASTM A536, grado 65-45-12
Clapeta: Bronce de aluminio UNS-C95500
Pasador: Bronce de aluminio UNS-C95500
Ejes: Inoxidable 17-4
Sello de la clapeta: Peróxido curado EPDM, ASTM D2000
Casquillos/Juntas tóricas de asiento: Nitrilo
Muelles: Acero inoxidable (Serie 300)
Diafragma: Peróxido curado EPDM con refuerzo de tela
19

18

17
16

10
14

20
15

2 16
9
3
1
10
8
4

5
12
11 6

7
13

Las válvulas de 1 ½ pulg/48,3 mm y de 2 pulg/60,3 mm llevan arandelas debajo de la cabeza de los pernos de la tapa.

Pieza Descripción Pieza Descripción

1 Cuerpo de la válvula 11 Tapa
2 Clapeta 12 Junta de la tapa
3 Sello de la clapeta 13 Pernos de la tapa
4 Anillo de sellado 14 Pasador
5 Arandela de sellado 15 Muelle del pasador
6 Retén del sellado 16 Casquillo del muelle del pasador y junta tórica (cant. 2)
7 Perno de sellado 17 Diafragma
8 Muelle de clapeta 18 Tapa del diafragma
9 Eje de la clapeta 19 Tornillos de la tapa del diafragma (cant. 8)
10 Casquillo del eje de clapeta y junta tórica (cant. 2) 20 Eje del pasador

31.80-SPA 8826 Rev H Actualizado 10/2016 © 2016 Victaulic Company. Reservados todos los derechos.

victaulic.com 2
victaulic.com

3.0  ESPECIFICACIONES - MATERIAL (Continuación)

Paquete de trim estándar:
• Actuador de baja presión Serie 776 – Es un actuador de baja presión neumático y requiere solo una presión
de aire mínima de 13 psi/90 kPa, independientemente de la presión de suministro del sistema. Este actuador
permite al sistema operar con una baja presión del aire o de gas de 7 psi/48 kPa.
• Todos los manguitos roscados y accesorios de tubería necesarios - acabado galvanizado estándar
• Todos los accesorios del trim estándar
• Todos los calibres necesarios
Paquete del trim opcional: Trim negro para sistemas de espuma – Si se va a usar la válvula en un sistema de
espuma, deberá pedir el trim negro, según los requisitos de la NFPA. Especifique esta solicitud en el pedido.
Accesorios opcionales:
Interruptor de presión de alarma – La función del interruptor de presión de alarma es activar alarmas eléctricas
y paneles de control cuando se registre un flujo de agua sostenido (como en el caso de un rociador abierto).
Incluido en el trim VQR.
Interruptor de presión de control del aire – Los interruptores de presión de control del aire se utilizan para
monitorizar la baja y alta presión del aire de un sistema y han sido preajustados en fábrica. Incluido en el trim VQR.
Acelerador seco Serie 746-LPA – Se necesita un acelerador seco Serie 746-LPA cuando se ha instalado la válvula seca
Serie 769N en sistemas grandes con el fin de mejorar el tiempo de respuesta. Consulte el folleto 30.64 de Victaulic.
Alarma motor de agua Serie 760 – La alarma motor de agua Serie 760 es un dispositivo mecánico que emite
un sonido cuando se registra un flujo de agua sostenido (como en el caso de un rociador abierto).
Consulte el folleto 30.32 de Victaulic.
Dispositivo de alarma supletoria Serie – El dispositivo de alarma supletoria Serie 75B ha sido diseñado
para proporcionar una alarma continua para sistemas equipados con un dispositivo mecánico.
Consulte el folleto 30.33 de Victaulic.
Kit de columna de agua Serie 75D – El kit de columna de agua Serie 75D se utiliza para reducir la acumulación
de agua residual en el riser sobre la clapeta. Consulte el folleto 30.34 de Victaulic.
Sistema de suministro de aire – El sistema de suministro de aire contiene todos los componentes para establecer
y mantener aire en el sistema. El compresor, las alarmas de baja presión, las válvulas de bola y el trim requerido
se incluyen en el sistema de suministro de aire.
Compresor de aire (consulte la página 6 para más información sobre el paquete de compresor Victaulic Serie 7C7)
Conjunto del trim de mantenimiento de aire
Paneles de control de alarma contra incendios
Kit de conexión drenaje – Incluido en la opción VQR.

10

7
11
12

5 13
14
16

1
15

17

3 Las zonas sombreadas en naranja identifican los componentes opcionales.

Estos componentes son estándar si se encarga el conjunto VQR.
Las zonas sombreadas identifican los componentes opcionales.

31.80-SPA 8826 Rev H Actualizado 10/2016 © 2016 Victaulic Company. Reservados todos los derechos.

victaulic.com 3
victaulic.com

4.0 DIMENSIONES

L
B2
F
D
D1
B1
B A
A1
F1

K E
H C
Apertura total

Medidas Peso cada uno

Tamaño Sin Con
nominal A A1 B B1 B2 C D D1 E F F1 G H J K L Trim Trim

pulg. pulg. pulg. pulg. pulg. pulg. pulg. pulg. pulg. pulg. pulg. pulg. pulg. pulg. pulg. pulg. pulg. lbs lbs
DN mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm mm kg kg
1½ 9.00 16.37 27.75 32.25 46.00 10.25 13.00 16.25 9.00 10.00 5.50 27.25 3.25 10.25 6.00 8.25 16.7 43.0
DN40 228,60 415,80 705 819 1168 260 330 413 229 254 140 692 83 260 152 210 7,6 19,5
2 9.00 13.83 27.75 32.25 46.00 10.00 13.00 16.50 9.00 10.00 6.75 27.00 3.25 10.25 6.00 8.75 17.0 43.0
DN50 228,60 351,28 705 819 1168 254 330 419 229 254 171 686 83 260 152 222 7,7 19,5
2½ 12.61 16.51 29.50 34.25 47.75 12.50 14.00 18.00 9.50 10.00 8.00 25.50 4.00 9.75 6.50 6.75 41.0 65.0
320,29 419,35 749 870 1213 318 356 457 241 254 203 648 102 248 165 171 18,7 29,5
12.61 16.51 29.50 34.25 47.75 12.50 14.00 18.00 9.50 10.00 8.00 25.50 4.00 9.75 6.50 6.75 41.0 65.0
76,1 mm
320,29 419,35 749 870 1213 318 356 457 241 254 203 648 102 248 165 171 18,7 29,5
3 12.61 16.51 29.50 34.25 47.75 12.50 14.00 18.00 9.50 10.00 8.00 25.50 4.00 9.75 6.50 6.75 41.0 66.0
DN80 320,29 419,35 749 870 1213 318 356 457 241 254 203 648 102 248 165 171 18,7 29,9
4 15.03 19.85 30.25 34.75 48.25 15.00 16.00 22.00 11.00 11.25 9.25 25.25 4.75 8.50 8.00 7.00 59.0 95.0
DN100 381,76 504,19 768 883 1226 381 406 559 279 286 235 641 121 216 203 178 26,7 43,0
16.00 22.13 31.25 35.75 50.25 15.25 17.00 28.75 11.00 11.75 11.75 25.50 4.50 8.25 8.25 7.25 80.0 116.0
165,1 mm
406,40 562,10 794 908 1276 387 432 730 279 298 298 648 114 210 210 184 36,2 52,6
6 16.00 22.13 31.25 35.75 50.25 15.25 17.00 28.75 11.00 11.75 11.75 25.50 4.50 8.25 8.25 7.25 80.0 116.0
DN150 406,40 562,10 794 908 1276 387 432 730 279 298 298 648 114 210 210 184 36,2 52,6
8 17.50 23.02 33.00 37.75 51.25 16.25 16.25 25.25 12.25 10.00 13.75 26.00 4.75 8.25 9.25 7.75 122.0 158.0
DN200 444,50 584,71 838 959 1302 413 413 641 311 254 349 660 121 210 235 197 55,3 71,6
NOTA
• La medida “A” es la medida del agujero del cuerpo de la válvula.
• La medida“A1” es la medida del agujero del cuerpo de la válvula con válvula de control principal del suministro de agua.
• La medida “D1” no es fija. El recipiente de goteo se puede girar para tener más holgura detrás del trim.
• Los componentes en líneas punteadas son equipos opcionales.
• El kit de conexión del drenaje recomendado (sombreado en naranja) es de referencia y para las medidas de recorte.
La conexión del drenaje es estándar si se encarga el conjunto VQR.

31.80-SPA 8826 Rev H Actualizado 10/2016 © 2016 Victaulic Company. Reservados todos los derechos.

victaulic.com 4
victaulic.com

5.0 RENDIMIENTO
Pérdida de fricción hidráulica
En el siguiente gráfico se expresa el caudal de agua a 65ºF/18ºC a través de una válvula abierta.
6.0
5.0
4.0
3.0

mm

m
mm

,1m
50
2"/

6,1

0mm
65
2.0
CAÍDA DE PRESIÓN – PSI

y1
y7

8"/20
m

mm

m
m
0m

0m
0m
mm
/65
"/4

15
10
80
"
1½

2½

4"/

6"/
1.0

3"/
0.9
0.8
0.7
0.6
0.5
0.4
0.3

0.2

0.1
10 20 30 40 60 80 100 200 300 400 600 1,000 2,000 4,000 6,000 10,000 20,000
800 3,000 8,000
CAUDAL – GPM

Resistencia friccional Valores CV:

En el siguiente gráfico se expresa la resistencia friccional En la tabla de abajo se indican los valores CV para
de la válvula seca Victaulic FireLock NXT Serie 768N el caudal de agua a +60°F/+16°C por una válvula
en pies equivalentes de tubería recta. totalmente abierta.

Longitud Fórmulas para valores CV Donde:

Tamaño Diámetro equivalente ΔP = Q2/CV2 Coeficiente de flujo Cv
nominal exterior real de la tubería Q = CV × √ΔP Q (Caudal) GPM
pulgadas pulgadas pies
DN mm metros ΔP (Caída de presión) Psi

1 1/2 1.900 3.00

DN40 48,3 0,914 Tamaño de la válvula Apertura total
2 2.375 9.00 Diámetro
DN50 60,3 2,743 Tamaño exterior
2 1/2 2.875 8.00 nominal real Coeficiente de flujo
73,0 2,438 pulgadas pulgadas Cv
3.000 8.00 mm mm Kv
76,1 mm
76,1 2,439 1 1/2 1.900 60
3 3.500 17.00 40 48,3 52,0
DN80 88,9 5,182 2 2.375 110
4 4.500 21.00 50 60,3 95,0
DN100 114,3 6,401 2 1/2 2.875 180
6.500 22.00 65 73,0 156,0
165,1 mm
165,1 6,706 3.000 180
76,1 mm
6 6.625 22.00 76,1 156,0
DN150 168,3 6,706 3 3.500 200
8 8.625 50.00 80 88,9 173,0
DN200 219,1 15,240 4 4.500 350
100 114,3 302,8
6.500 1000
165,1 mm
165,1 865,0
6 6.625 1000
150 168,3 865,0
8 8.625 1500
200 219,1 1499,1

31.80-SPA 8826 Rev H Actualizado 10/2016 © 2016 Victaulic Company. Reservados todos los derechos.

victaulic.com 5
victaulic.com

5.0  RENDIMIENTO (Continuación)

Requisitos de suministro del aire
• Mínimo: 13 psi/90 kPa/0,9 Bar independientemente de la presión de suministro del sistema.
• Máximo recomendado: 18 psi/124 kPa/1,24 Bar.
• Múltiples válvulas secas FireLock NXT Serie 768N con un suministro de aire común:
• Sistemas aislados con una válvula de retención de bola de asiento blando Victaulic para garantizar la integridad
del aire y la facilidad de mantenimiento de cada sistema.
• Dimensionado del compresor:
• Es responsabilidad del ingeniero o del diseñador del sistema.
• Se debe cargar todo el sistema a la presión de aire requerida en 30 minutos para cumplir con los requisitos
de la NFPA.
• Un compresor sobredimensionado ralentizará o incluso impedirá el funcionamiento de la válvula.
• El compresor está llenando el sistema demasiado rápido:
• Puede ser necesario restringir el suministro de aire.
• Asegúrese de que el aire que salga de un rociador abierto o de una válvula manual no sea reemplazado
por el sistema de aire a la misma velocidad.
• Requisitos del compresor:
• Compresores montados sobre base o en vertical:
• Ajuste de presión “On” o “baja”: 13 psi/90 kPa/0,9 Bar.
• Ajuste de presión “Off” o “alta”: 18 psi/124 kPa/1,24 Bar.
• Victaulic Serie 7C7 montado en riser y preajustado para los requisitos de presión
(consulte el documento 30.22 de Victaulic).
• Si el compresor no lleva interruptor de presión, hay que instalar un trim de mantenimiento de aire
Serie 757P con interruptor de presión (consulte el documento 30.36 de Victaulic).
• Compresores de aire de taller o montados en tanque:
• Se debe instalar el conjunto del Trim regulado de mantenimiento Serie 757 (consulte el documento 30.35
de Victaulic).
• Se recomienda usar 13 psi/90 kPa/0,9 Bar como punto de ajuste para el regulador de aire.
• El valor de presión de corte (activación) del compresor debe ser al menos 5 psi/34 kPa/0,34 Bar por encima
del valor de ajuste del regulador de aire.
• Despiece del trim: Conjunto del trim regulado de mantenimiento de aire Serie 757 (consulte el documento 30.35
de Victaulic).
• Requisitos y ajustes del compresor para sistemas instalados con aceleradores secos serie 746 o serie 746-LPA:
• Se debe utilizar un compresor de aire montado en tanque con un AMTA regulado Serie 757 para suministrar
aire al sistema instalado con un acelerador seco Serie 746 o Serie 746-LPA.
• En el caso de que un compresor no funcione, un compresor de aire bien dimensionado montado en tanque
proporciona la mejor protección, ya que puede suministrarse aire continuamente al sistema rociador durante
más tiempo.

31.80-SPA 8826 Rev H Actualizado 10/2016 © 2016 Victaulic Company. Reservados todos los derechos.

victaulic.com 6
victaulic.com

6.0 NOTIFICACIONES

ADVERTENCIA

• Lea detenidamente todas las instrucciones antes de intentar instalar, quitar, ajustar o mantener cualquier
producto para tuberías de Victaulic.
• Despresurice y drene las tuberías antes de intentar instalar, quitar, ajustar o mantener cualquier producto
para tuberías de Victaulic.
• Use gafas de seguridad, casco y calzado de protección.
El incumplimiento de estas instrucciones puede provocar heridas graves, incluso mortales, y daños en la instalación.

7.0 MATERIALES DE REFERENCIA

30.35: Conjunto de trim de mantenimiento de aire FireLock™ Serie 757
30.36: Conjunto de trim de mantenimiento de aire FireLock™ Serie 757P
30.22: Paquete de compresor FireLock® Serie 7C7
30.32: Alarma de motor de agua FireLock™ Serie 760
30.65: Actuador de baja presión FireLock™ Serie 776
I-768N: Manual de instalación de válvula seca FireLock NXT™ Serie 768N

El usuario es responsable de la selección e idoneidad del producto Nota

El usuario es el responsable último de decidir sobre la idoneidad de los productos Victaulic para
una aplicación particular, conforme a la normativa industrial y las especificaciones del proyecto,
así como a las prestaciones, mantenimiento, seguridad e instrucciones de Victaulic. Nada de
este ni de cualquier otro documento, ni ninguna recomendación, consejo u opinión verbal
de ningún empleado de Victaulic puede alterar, variar, suplantar ni hacer renunciar a ninguna
de las condiciones habituales de venta, instalación de Victaulic Company ni de este descargo.
Derechos de propiedad intelectual
Ninguna instrucción contenida aquí acerca de un posible o sugerido uso de material, producto,
servicio o diseño pretende ser, ni debe entenderse como una licencia de patente ni de ningún
otro derecho de propiedad intelectual de Victaulic ni de ninguna de sus filiales o subsidiarias
sobre dicho uso o diseño, ni como una recomendación de uso de dicho material, producto,
servicio o diseño que infringiera alguna patente u otro derecho de propiedad intelectual.
Los términos “Patentado” o “Pendiente de patente” se refieren a patentes de diseño o
utilización o a aplicaciones de artículos y/o métodos de uso en EE.UU y/o en otros países.
Este producto debe ser fabricado por Victaulic o conforme a sus especificaciones.
Todos los productos deben ser instalados conforme a las instrucciones de instalación/
montaje de Victaulic. Victaulic se reserva el derecho de cambiar especificaciones,
diseño y equipamiento estándar de sus productos sin por ello incurrir en obligación alguna.
Instalación
Consulte siempre el Manual de instalaciones Victaulic o las instrucciones de instalación del
producto a instalar. En cada paquete de productos Victaulic vienen manuales con los datos
completos de instalación y montaje. También puede descargarlos en formato PDF de nuestra
página web www.victaulic.com.
Garantía
Para más información, consulte el capítulo de garantías de la Lista de Precios o contacte
con Victaulic.
Marcas registradas
Victaulic y todas las demás marcas Victaulic son marcas comerciales o marcas registradas
de Victaulic Company, y/o de sus filiales, en EE.UU. y/o en otros países.

31.80-SPA 8826 Rev H Actualizado 10/2016 © 2016 Victaulic Company. Reservados todos los derechos.

victaulic.com 7
