“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE

YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

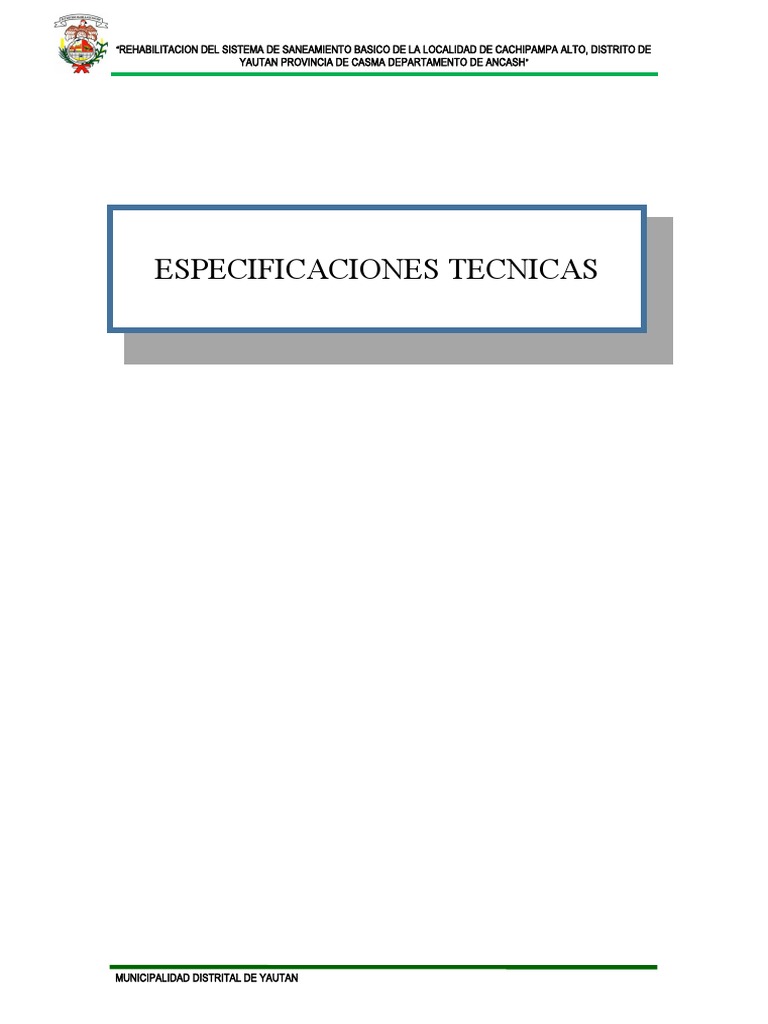

ESPECIFICACIONES TECNICAS

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

PROYECTO:

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA

ALTO, DISTRITO DE YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

I. DISPOSICIONES GENERALES
I.1. OBJETO DE LAS ESPECIFICACIONES.
Las presentes Especificaciones Técnicas tienen como objeto definir las normas y
procedimientos que serán aplicados en la construcción de las obras, siendo las mismas
partes integrantes del Expediente Técnico.

I.2. ALCANCES DE LAS ESPECIFICACIONES TÉCNICAS.

 Comprenden las normas y exigencias para la construcción de las estructuras,
formando parte integrante del proyecto y complementando lo indicado en los planos
respectivos.
 Precisan las condiciones y exigencias que constituyen las bases de pago para las
obras que se ejecuten.

I.3. VALIDES DE ESPECIFICACIONES, PLANOS Y METRADOS.

En el caso de existir divergencias entre los documentos del Proyecto:
 Los Planos tienen validez sobre las Especificaciones Técnicas, Metrados y
Presupuestos.
 Las Especificaciones Técnicas tienen validez sobre Metrados y Presupuestos.
 Los Metrados tienen validez sobre los Presupuestos.
Los Metrados son referenciales y la omisión parcial o total de una partida no dispensará al
Contratista de su ejecución si está prevista en los Planos y/o las Especificaciones Técnicas.

Las Especificaciones se complementan con los Planos y Metrados respectivos en forma tal
que, las Obras deben ser ejecutadas en su totalidad, aunque estas figuren en uno solo de
esos documentos, salvo orden expresa del "Supervisor" quien obtendrá previamente la
aprobación por parte de la Entidad.

Detalles menores de trabajos y materiales no usualmente mostrados en las

Especificaciones, Planos y Metrados, pero necesarios para la Obra deben ser ejecutados
por el "Contratista", previa aprobación del “Supervisor”.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

I.4. CONSULTAS.
Todas las consultas relativas a la construcción, serán efectuadas al "Supervisor" mediante
un Cuaderno de Obra, quien absolverá las respuestas por el mismo medio.

I.5. SIMILITUD DE MATERIALES Y EQUIPOS.

Cuando las Especificaciones Técnicas o Planos indiquen "igual o similar", sólo el
"Supervisor" decidirá sobre la igualdad o semejanza.

I.6. INSPECCIÓN.
Todo el material y la mano de obra empleada, estará sujeta a la Inspección por el
“Supervisor” en la oficina, taller u obra, quien tiene el derecho a rechazar el material que se
encuentre dañado, defectuoso o por la mano de obra deficiente, que no cumpla con lo
indicado en los Planos o Especificaciones Técnicas.

Los trabajos mal ejecutados deberán ser satisfactoriamente corregidos y el material

rechazado deberá ser reemplazado por otro aprobado, por cuenta del Contratista.

El Contratista deberá suministrar sin cargo para la Entidad ni su representante el

“Supervisor”; todas las facilidades razonables, mano de obra y materiales adecuados para
la inspección y pruebas que sean necesarias.

I.7. MATERIALES.
Todos los materiales adquiridos o suministrados para las obras que cubren estas
especificaciones, deberán ser nuevos, de primer uso, de utilización actual en el Mercado
Nacional e Internacional, de la mejor calidad dentro de su respectiva clase.

Los materiales que se expendan envasados deberán entrar a la Obra en sus recipientes
originales, intactos y debidamente sellados.

Los materiales deben ser guardados en la Obra en forma adecuada sobre todo siguiendo
las indicaciones dadas por el Fabricante o manuales de instalaciones.

I.8. TRABAJOS.
El Contratista tiene que notificar por escrito al “Supervisor” de la Obra sobre la iniciación de
sus labores para cada frente y/o etapa de trabajo.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Al inicio de la obra El Contratista podrá presentar al “Supervisor” las consultas técnicas para
que sean debidamente absueltas.

Cualquier cambio durante la ejecución de la Obra que obligue a modificar el Proyecto

Original será resuelto por la Entidad a través del Proyectista o el “Supervisor” para lo cual
deberá presentarse un plano original con la modificación propuesta.

I.9. CAMBIOS DE SOLICITUD POR EL CONTRATISTA.

El Contratista podrá solicitar por escrito y oportunamente cambios al Proyecto, para lo cual
deberá sustentar y presentar los planos y especificaciones para su aprobación por la
Entidad.

I.10. CAMBIO AUTORIZADOS POR LA ENTIDAD.

La Entidad podrá en cualquier momento a través del “Supervisor” por medio de una orden
escrita hacer cambios en los planos o Especificaciones. Los cambios deberán ser
consultados al Proyectista. Si dichos cambios significan un aumento o disminución en el
monto del presupuesto de obra o en el tiempo requerido para la ejecución se hará el
reajuste correspondiente de acuerdo a los procedimientos legales vigentes.

I.11. MOVILIZACIÓN.
El Contratista bajo su responsabilidad movilizará a la obra y oportunamente, el equipo
mecánico, materiales, insumos, equipos menores, personal y otros necesarios para la
ejecución de la Obra.

I.12. ENTREGA DE TERRENO PARA LA OBRA.

El terreno será entregado según Acta pertinente, ratificándose la conformidad con lo
indicado en los planos respectivos.

I.13. ENTREGA DE OBRA TERMINADO.

Al terminar todos los trabajos, El Contratista hará entrega de la obra a la Comisión de
Recepción, nombrada por la Entidad de acuerdo a lo señalado en el Reglamento de la Ley
de Contrataciones y Adquisiciones del Estado.

Previamente el “Supervisor” hará una revisión final de todas las partes y se establecerá su
conformidad de acuerdo a planos y Especificaciones Técnicas.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Así mismo, previamente a la recepción de la obra, El Contratista deberá efectuar la limpieza

general de toda el área utilizada para la ejecución de la obra incluyendo campamentos,
instalaciones, depósitos, desechos, áreas libres, etc.

Las instalaciones y las estructuras definitivas serán sometidas a pruebas en las condiciones
más desfavorables y por el tiempo que las Especificaciones lo señalen.

Se levantará un acta en donde se establezca la conformidad de la obra o se establezcan

los defectos observados, dándose en este último caso un plazo al Contratista para la
subsanación correspondiente. Vencido el cual, se hará una nueva inspección en donde se
establezca la conformidad del “Supervisor”.

Si al realizarse la segunda inspección subsisten los defectos anotados en la primera

inspección, la Entidad podrá contratar con terceros la subsanación por cuenta del
Contratista sin perjuicio de la aplicación de las cláusulas que el Contrato de obra establezca
y de acuerdo al Reglamento de la Ley de Contrataciones y Adquisiciones del Estado.

I.14. MATERIALES BÁSICOS PARA LA OBRA.

El Contratista tiene conocimiento expreso de la existencia de todos los materiales básicos
en el lugar de la obra, o verá el modo de aprovisionarse, de tal forma que no haya pretexto
para el avance de la obra de acuerdo a lo programado.

I.15. CONOCIMIENTO DEL TERRENO PARA LA OBRA Y ACCESOS.

El Contratista tiene conocimiento expreso de las características y condiciones geográficas y
climáticas del lugar para la obra; así como de sus accesos, de tal forma que con la debida
anticipación prevea todo lo necesario para el inicio y avance de la obra de acuerdo al
programa contractual, asegurando entre otros el transporte de materiales, insumos, equipos
y explotación de canteras.

I.16. CONTROL DE MATERIALES.

a. Descripción.
Todos los materiales necesarios para la ejecución de las obras serán suministrados por
el Contratista, por lo que es de su responsabilidad la selección de los mismos, de las
fuentes de aprovisionamiento del Proyecto, teniendo en cuenta que los materiales
deben cumplir con todos los requisitos de calidad exigidos en estas Especificaciones y
requerimientos establecidos en los Estudios Técnicos y Ambientales del Proyecto.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

El Contratista deberá conseguir oportunamente todos los materiales y suministros que

se requieran para la construcción de las obras y mantendrá permanentemente una
cantidad suficiente de ellos para no retrasar la progresión de los trabajos. En el caso de
zonas caracterizadas por épocas de lluvias, huaycos, desbordes de ríos y fuertes
variaciones climáticas suele darse la interrupción de las vías de comunicación lo cual
impide el normal suministro de materiales, víveres y medicinas. Por previsión ante
estas variaciones es responsabilidad del Contratista elaborar un Plan de Emergencia
de previsión de almacenamiento de stock que cubra un lapso no menor de 30 días. La
cuantificación del stock se elaborará en base a una previa evaluación de los consumos
mensuales y en función de las diferentes etapas del proceso de ejecución de la obra.

Los materiales suministrados y demás elementos que el Contratista emplee en la

ejecución de las obras deberán ser de primera calidad y adecuados al objeto que se
les destina. Los materiales y elementos que el Contratista emplee en la ejecución de
las obras sin el consentimiento y aprobación del Supervisor podrán ser rechazados por
éste cuando no los encuentre adecuados.

b. certificación de calidad.
Los materiales que sean utilizados en una obra que sean fabricados comercialmente
deben estar respaldados por certificados del productor en el que se indique el
cumplimiento de los requisitos de calidad que se establecen en estas especificaciones.

La certificación debe ser entregada para cada lote de materiales o partes entregadas
en la obra. El Contratista también presentará certificados de calidad emitidos por
organismos nacionales oficiales de control de calidad, en forma obligatoria.

Así mismo los materiales que por su naturaleza química o su estado físico presenten
características propias de riesgo deben contar con las especificaciones de producción
respecto a su manipulación, transporte, almacenamiento, así como las medidas de
seguridad a ser tenidas en cuenta. En caso que ello no sea proporcionado por el
productor deberá ser respaldado por una ficha técnica elaborada por un profesional
competente.

Esta disposición no impide que la Supervisión solicite al Contratista, como

responsables de la calidad de la obra, la ejecución de pruebas confirmatorias en
cualquier momento en cuyo caso si se encuentran que no están en conformidad con
los requisitos establecidos serán rechazados estén instalados o no. Copias de los

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

certificados de calidad por el fabricante o de los resultados de las pruebas

confirmativas deben ser entregadas al Supervisor.

No se hará pago directo por tomar muestras y realizar pruebas adicionales o repetir
pruebas ordenadas por el Supervisor porque dicho trabajo será considerado como una
obligación subsidiaria del Contratista. De hacerse necesario que el Supervisor pruebe
materiales de una parte del trabajo, debido a que las pruebas del Contratista sean
declaradas inválidas, el costo total de realizar dichas pruebas será de cargo del
Contratista.

c. Almacenamiento de materiales.
Los materiales tienen que ser almacenados de manera que se asegure la conservación
de sus cualidades y aptitudes para la obra. Los materiales almacenados, aun cuando
hayan sido aprobados antes de ser almacenados, pueden ser inspeccionados, cuantas
veces sean necesarias, antes de que se utilicen en la obra. Los materiales
almacenados tienen que ser localizados de modo que se facilite su rápida inspección.
Cualquier espacio adicional que se necesite para tales fines tiene que ser provisto por
el Contratista sin costo alguno para la Entidad.

En el almacenamiento de los materiales es responsabilidad del Contratista garantizar

medidas mínimas de seguridad a fin de evitar accidentes que afecten físicamente a los
trabajadores y personas que circulen en la obra.

Será responsabilidad del Supervisor la verificación del cumplimiento de las mismas.

Considerar que:
1. Los materiales sean almacenados fuera del área de tránsito peatonal y de
traslado de maquinarias y equipos.

2. Los materiales no sean apilados contra tabiques y paredes sin comprobar la

suficiente resistencia para soportar la presión. Se recomienda una distancia
mínima de medio metro (0,50 m) entre el tabique o pared y las pilas de
material.

3. Las barras, tubos, maderas, etc., se almacenen en casilleros para facilitar su

manipuleo y así no causar lesiones físicas al personal.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

4. Cuando se trate de materiales pesados como tuberías, barras de gran

diámetro, tambores, etc., se arrumen en camadas debidamente esparcidas y
acuñadas para evitar su deslizamiento y facilitar su manipuleo.

5. En el almacenamiento de los materiales que por su naturaleza química o su

estado físico presenten características propias de riesgo se planifique y
adopten las medidas preventivas respectivas según las especificaciones
técnicas dadas por el productor o en su defecto por un personal competente
en la materia.

6. Las medidas preventivas, así como las indicaciones de manipulación,

transporte y almacenamiento de los materiales de riesgo sean informadas a
los trabajadores mediante carteles estratégicamente ubicados en la zona de
almacenamiento.

7. El acceso a los depósitos de almacenamiento esté restringido a las personas

autorizadas y en el caso de acceso a depósitos de materiales de riesgo las
personas autorizadas deberán estar debidamente capacitadas en las medidas
de seguridad a seguir y así mismo contar con la protección adecuada
requerida según las especificaciones propias de los materiales en mención.

8. Todas las áreas de almacenamiento temporal e instalaciones de las plantas

tienen que ser restauradas a su estado original por el Contratista según las
Normas contenidas en los Manuales y Reglamentos de Medio Ambiente que
forman parte del Expediente Técnico.

d. Trasporte de los materiales.

Todos los materiales transportados a obra o generado durante el proceso constructivo
tienen que ser manejados en tal forma que conserven sus cualidades y aptitudes para
el trabajo. Los agregados tienen que ser transportados del lugar de almacenaje o de
producción hasta la obra en vehículos cubiertos y asegurados a la carrocería, de tal
modo que eviten la pérdida o segregación de los materiales después de haber sido
medidos y cargados.

El transporte de los materiales debe sujetarse a las medidas de seguridad según las
normas vigentes y deben estar bajo responsabilidad de personas competentes y
autorizadas. Los medios empleados para el transporte de materiales deben ser

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

adecuados a la naturaleza, tamaño, peso, frecuencia de manejo del material y

distancia de traslado para evitar lesiones físicas en el personal encargado del traslado
de los materiales y reducir el riesgo de accidentes durante el proceso de traslado.

Los equipos y vehículos de transporte de materiales deberán ser manipulados y

manejados por personal autorizado y debidamente capacitado para ello.

e. Inspección en las plantas.

El Supervisor puede llevar a cabo la inspección de materiales en la fuente de origen.

 Las plantas de producción serán inspeccionadas periódicamente para

comprobar su cumplimiento con métodos especificados y se pueden obtener
muestras de material para ensayos de laboratorio para comprobar su
cumplimiento con los requisitos de calidad del material.
 Esta puede ser la base de aceptación de lotes fabricados en cuanto a la
calidad. En caso de que la inspección se efectúe en la planta, el Supervisor
tiene que tener la cooperación y ayuda del Contratista y del productor de los
materiales y contar con libre acceso a ella.
 En las plantas de producción de agregados, bases granulares, mezclas
asfálticas, concretos Portland, dosificadoras y cualquier otra instalación en
obra, el Supervisor tiene que tener libre acceso en todo momento, así como
en los laboratorios de control de calidad.

I.17. ACEPTACIÓN DE LOS TRABAJOS.

La aceptación de los trabajos estará sujeta a las dos siguientes condiciones:

 Inspección Visual que será un aspecto para la aceptación de los trabajos

ejecutados de acuerdo a la buena práctica del arte, experiencia del Supervisor y
estándares de la industria.

 Conformidad con las mediciones y ensayos de control: las mediciones y ensayos

que se ejecuten para todos los trabajos, cuyos resultados deberá cumplir y estar
dentro de las tolerancias y límites establecidos en las especificaciones de cada
partida, Cuando no se establezcan o no se puedan identificar tolerancias en las
especificaciones o en el contrato, los trabajos podrán ser aceptados utilizando
tolerancias indicadas por el Supervisor.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

I.18. PAGO.
El Control de Calidad para todas las actividades desarrolladas por el Supervisor, y el
Contratista, bajo las condiciones estipuladas por este ítem, no será objeto de pago directo,
La Supervisión está obligada a contar con el personal detallado descrito anteriormente y el
Contratista con el necesario para su Autocontrol. Asimismo, ambos deben tener el equipo,
vehículos, aditivos y todo lo necesario para realizar los controles de campo y, así como los
cálculos, gráficos y mantenimiento de archivos.

I.19. RELACIONES LEGALES Y RESPONSABILIDAD ANTE EL PÚBLICO.

a. Descripción.
El Contratista tiene la responsabilidad de estar completamente informado de todas las
leyes, códigos, ordenanzas, reglamentos, órdenes y decretos de cuerpos o tribunales
que tengan cualquier jurisdicción o autoridad, que en cualquier forma afecten el manejo
de la obra.

El Contratista observará y cumplirá en todo momento con dichas leyes, códigos,

ordenanzas, reglamentos, órdenes y decretos, debiendo dejar a salvo a la Entidad y a
sus representantes contra cualquier juicio, reclamo o demanda por cualquier daño o
perjuicio que ocasione cualquier persona o propiedad durante la ejecución de la obra
por responsabilidad original o basada en la violación de cualquiera de tales leyes,
códigos, ordenanzas, reglamentos, órdenes y decretos.

Los daños que se ocasionen en redes de servicios públicos, restos arqueológicos o

históricos, andenes, pavimentos, edificaciones, puentes, obras de arte y demás
estructuras, por causas imputables al Contratista debido a la operación de sus equipos,
entre otras causas, serán reparadas por su cuenta y a su costo.

b. Ruinas y sitios históricos.

En el caso de existencia de ruinas y sitios históricos se deberá tener en cuenta la
normatividad sobre preservación del Patrimonio Arqueológico y Cultural contenido en la
Ley 24047, en la Ley Orgánica de Municipalidades en cuanto a la participación
funcional de los gobiernos locales y Código Penal.

Durante la ejecución de las obras, se deberán seguir las siguientes estipulaciones:

 Si el proyecto ha consignado áreas de interés histórico, el Contratista

asegurará la presencia de un Profesional Arqueólogo quien tendrá a su cargo

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

el monitoreo de las actividades de preservación y tratamiento del Área

Cultural a que hubiere lugar en la etapa constructiva, hasta el término de la
obra de la obra. Dicho profesional preparará los informes sobre el desarrollo
de su actividad para conocimiento del Contratista y el Supervisor, quienes a
su vez alcanzarán el informe a la Entidad con copia al Instituto Nacional de
Cultura (INC)

 Si durante la ejecución de obras se encuentran ruinas o sitios de carácter

histórico no detectados previamente y no incluidos en los archivos del INC, el
Contratista deberá suspender de inmediato los trabajos en el área del
hallazgo, notificando a la Supervisión, quien comunicará tal hecho a la Entidad
para las coordinaciones y acciones con el INC. Este hecho no impedirá que se
pueda suministrar un equipo permanente de resguardo y vigilancia en el área
del hallazgo hasta que se reciban instrucciones de la Entidad sobre su
manejo.

c. Uso de explosivos.
El uso de explosivos será permitido únicamente con la aprobación por escrito del
Supervisor, previa presentación de la información técnica y diseño del plan de voladura
que éste solicite. Antes de realizar cualquier voladura se deberán tomar todas las
precauciones necesarias para la protección de las personas, vehículos, instalaciones y
cualquier otra estructura y edificación adyacente al sitio de las voladuras. Es
responsabilidad del Contratista que en prevención y cuidado de la vida de las personas
establecer medidas preventivas de seguridad, las cuales serán verificadas por el
Supervisor en el Plan y en el Informe posterior a la actividad ejecutada. Considerar
que:
 La voladura se efectúe siempre que fuera posible a la luz del día y fuera de
las horas de trabajo o después de interrumpir éste.
 El personal asignado a estos trabajos esté provisto y use los implementos de
seguridad: casco, zapatos, guantes, lentes y tapones de oídos apropiados.
 Aislar la zona en un radio mínimo de 500 metros. Para impedir el ingreso de
personas a la zona peligrosa mientras se efectúan los trabajos de voladura
tomar las siguientes medidas:
 Apostar vigías alrededor de la zona de operaciones.
 Desplegar banderines de aviso.
 Fijar avisos visibles en diferentes lugares del perímetro de la zona de
operaciones.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

 Cerrar el tráfico de vehículos y que no se encuentren estacionados vehículos

en las inmediaciones.
 Cinco minutos antes de la voladura y en secuencia periódica debe darse una
señal audible e inconfundible (sirena intermitente) para que las personas se
pongan al abrigo en lugares seguros previamente fijados.

El Contratista deberá tener en cuenta y cumplir fielmente las disposiciones legales

vigentes para la adquisición, transporte, almacenamiento y uso de los explosivos e
implementos relacionados. Según lo establecido por el Reglamento de Seguridad e
Higiene Minera (Decreto Supremo Nº 023-92 EM).

El Contratista deberá llevar un registro detallado de la clase de explosivo adquirido,

proveedor, existencias y consumo, así como de los accesorios requeridos.
El almacenamiento, transporte, manejo y uso de explosivos se realizará según lo
establecido en el Reglamento de Seguridad e Higiene Minera (Decreto Supremo Nº
023-92-EM), en lo que se refiere a la utilización de explosivos, incluyendo además
algunas recomendaciones como las que se mencionan a continuación:
 El Contratista deberá contar con los mecanismos y procedimientos que
garanticen la mínima afectación a los recursos naturales de la zona y a las
poblaciones cercanas. Se establecerá un manejo adecuado de los explosivos
para prevenir y minimizar los daños que se pueda ocasionar al medio
ambiente y al mismo tiempo evitar la remoción innecesaria de material.
 Su uso requerirá la supervisión de personal capacitado, asegurando que no
se ponga en peligro las vidas humanas, el medio ambiente, obras,
construcciones existentes por riesgo a accidentes.
 Se deberá almacenar el mínimo posible de explosivos que permita realizar
normalmente las tareas habituales. El manejo de explosivos debe ser
realizado por un experto, a fin de evitar los excesos que puedan desestabilizar
los taludes, causando problemas en un futuro.
 El proveedor se encargará de entregar al Contratista los explosivos en el sitio
de obra. En caso el Contratista transporte los explosivos, este deberá usar un
vehículo fuerte y resistente, en perfectas condiciones, provisto de piso de
material que no provoque chispas, con los lados y la parte de atrás de altura
suficiente para evitar la caída de material, deben llevar extintores de tetra
cloruro de carbono, y de utilizarse un camión abierto, deben cubrirse con una
lona a prueba de agua y fuego.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

I.20. PROTECCIÓN AMBIENTAL.

El Contratista deberá cumplir con las leyes nacionales y reglamentos vigentes de la Entidad
sobre control de contaminación del ambiente y protección del medio ambiente en relación
con la construcción de sistema de redes de agua en Pacllon, así como con los estudios de
Impacto Ambiental específico y el correspondiente Plan de Manejo Ambiental.

Cuando las obras estén atravesando Áreas Ambientales Sensibles, se deben de extremar
las medidas de vigilancia sobre el personal de obra en lo que respecta a caza, pesca,
tráfico de especies animales y vegetales, para lo cual se instalarán cercos perimetrales a fin
de mantener una mejor vigilancia las 24 horas del día.

Se deberá evitar la contaminación de arroyos, lagos, lagunas y estanques con sedimentos,

combustibles, aceites, betunes, químicos u otros materiales dañinos y para evitar la
contaminación de la atmósfera con material de partículas o gaseosas.

Colocar avisos explicativos invitando a la protección de especies, y la prohibición de arrojo

de basura, caza, pesca y tala en dichas áreas.

I.21. ACCIDENTES.
El Contratista deberá informar al Supervisor de la ocurrencia de cualquier accidente
sucedido durante la ejecución de los trabajos en forma inmediata y en el término de la
distancia, debiendo además efectuar la denuncia respectiva a la autoridad competente de
la jurisdicción de la ocurrencia. Así mismo deberá mantener un archivo exacto de todos los
accidentes ocurridos que resulten en muerte, enfermedad ocupacional, lesión incapacitante
y daño a la propiedad del Estado o Privada. El archivo de accidentes deberá estar
disponible en todo momento para ser inspeccionado por el Supervisor.

El Contratista deberá sujetarse a las disposiciones legales vigentes de Seguridad Laboral a

fin de controlar los riesgos de accidentes en la obra, y en concordancia con dichas normas
diseñar, aplicar y responsabilizarse de un programa de seguridad para sus trabajadores.
Además, debe contar con informes actualizados de mantenimiento de los vehículos y
equipos que se utilizan en la ejecución de la obra según normas vigentes.

Es responsabilidad del Supervisor programar periódicamente y a intervalos apropiados las

respectivas inspecciones de la implementación de los planes de seguridad. El Supervisor

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

debe coordinar con el Contratista y elaborar un Informe de observación con las indicaciones
respectivas cuando se verifique la necesidad de prever un ajuste o subsanar un vacío en
cuanto medidas de seguridad.

La custodia del archivo de accidentes será responsabilidad del Contratista.

I.22. SALUBRIDAD.
El Contratista deberá cumplir con toda la reglamentación sobre salubridad ocupacional. Es
responsabilidad del Contratista mantener en estado óptimo los espacios ambientales de
trabajo, la eliminación de factores contaminantes y el control de los riesgos que afectan la
salud del trabajador.

Así mismo deberá proveer y mantener en condiciones limpias y sanitarias todas las
instalaciones y facilidades que sean necesarias para uso de sus empleados.

El Contratista no podrá obligar a ningún empleado a trabajar bajo condiciones que sean
poco sanitarias, arriesgadas o peligrosas a la salud o seguridad sin haber tomado todas las
precauciones y recaudos necesarios.

I.23. EQUIPO.
Los principales impactos causados por el equipo y su tránsito, tienen que ver con emisiones
de ruido, gases y material particulado a la atmósfera El equipo deberá estar ubicado
adecuadamente en sitios donde no perturbe a la población y al medio ambiente y contar
además, con sistemas de silenciadores (especialmente el equipo de compactación de
material, plantas de trituración y de asfalto), sobre todo si se trabaja en zonas vulnerables o
se perturba la tranquilidad, lo cual contará con autorización del supervisor.

Se tendrá cuidado también con el peligro de derrame de aceites y grasas de la maquinaria,

para lo cual se realizarán revisiones periódicas a la maquinaria.

Los equipos a utilizar deben operar en adecuadas condiciones de carburación y lubricación

para evitar y/o disminuir las emanaciones de gases contaminantes a la atmósfera.

El equipo deberá estar ubicado adecuadamente en sitios donde no perturbe a la población

y al medio ambiente. Además, mantener en buen estado los sistemas de carburación y
silenciadores a fin de evitar la emisión de gases contaminantes a la atmósfera, así como

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

ruidos excesivos, sobre todo si se trabaja en zonas vulnerables o se perturbe la

tranquilidad, los cuales contarán con autorización del supervisor.
El Contratista debe instruir al personal para que por ningún motivo se lave los vehículos o
maquinarias en cursos de agua o próximos a ellos. Por otro lado, cuando se aprovisiona de
combustible y lubricantes, no deben producirse derrames o fugas que contaminen suelos,
aguas o cualquier recurso existente en la zona.

Estas acciones deben complementarse con revisiones técnicas periódicas. Guardar

herméticamente los residuos de las maquinarias y equipos, para luego transportarlos a
lugares adecuados para la disposición final de estos tipos de residuos.

El Contratista debe evitar que la maquinaria se movilice fuera del área de trabajo
especificada a fin de evitar daños al entorno. Además, diseñar un sistema de trabajo para
que los vehículos y maquinarias no produzcan un innecesario apisonamiento de suelos y
vegetación y el disturba miento o el incremento de la turbiedad de los cuerpos de agua.

I.24. DESARROLLO Y PROGRESIÓN DE LA OBRA.

El Contratista deberá mantener en los sitios de las obras los equipos adecuados a las
características y magnitud de las obras y en la cantidad requerida, de manera que se
garantice su ejecución de acuerdo con los planos, especificaciones de construcción,
programas de trabajo y dentro de los plazos previstos.

El Contratista deberá mantener los equipos de construcción en óptimas condiciones, con el

objeto de evitar demoras o interrupciones debidas a daños en los mismos. Las máquinas,
equipos y herramientas manuales deberán ser de buen diseño y construcción teniendo en
cuenta los principios de la seguridad, la salud y la ergonomía en lo que tañe a su diseño.
Deben tener como edad máxima la que corresponde a su vida útil. La mala calidad de los
equipos o los daños que ellos puedan sufrir, no serán causal que exima al Contratista del
cumplimiento de sus obligaciones.

La Entidad se reserva el derecho de exigir el reemplazo o reparación, por cuenta del

Contratista, de aquellos equipos que a su juicio sean inadecuados o ineficientes o que por
sus características no se ajusten a los requerimientos de seguridad o sean un obstáculo
para el cumplimiento de lo estipulado en los documentos del contrato.

El mantenimiento o la conservación adecuada de los equipos, maquinaria y herramientas

no solo es básico para la continuidad de los procesos de producción y para un resultado

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

satisfactorio y óptimo de las operaciones a realizarse, sino que también es de suma

importancia en cuanto a la prevención de los accidentes.
I.25. ORGANIZACIÓN DE LOS TRABAJOS.
En la organización de los trabajos se deberán considerar las recomendaciones establecidas
en los estudios técnicos y ambientales del proyecto. El Contratista organizará los trabajos
en tal forma que los procedimientos aplicados sean compatibles con los requerimientos
técnicos necesarios, las medidas de manejo ambiental establecidas en el plan de manejo
ambiental del proyecto, los requerimientos establecidos y los permisos, autorizaciones y
concesiones de carácter ambiental y administrativo y demás normas nacionales y
regionales aplicables al desarrollo del proyecto. Así mismo la organización de los trabajos
deberá considerar la protección de los trabajadores contra riesgos de accidente y daños a
la salud en cuanto sea razonable y factible evitar.

Los trabajos se deberán ejecutar de manera que no causen molestias a personas, ni daños
a estructuras, servicios públicos, cultivos y otras propiedades cuya destrucción o
menoscabo no estén previstos en los planos, ni sean necesarios para la construcción de las
obras. Igualmente, se minimizará, de acuerdo con las medidas de manejo ambiental y los
requerimientos establecidos por las autoridades ambientales, las afectaciones sobre
recursos naturales y la calidad ambiental del área de influencia de los trabajos.

Es responsabilidad del Contratista asegurar la vigilancia necesaria para que los

trabajadores realicen su trabajo en las mejores condiciones de seguridad y salud.

Se asignará trabajos que sean adecuados a la edad, aptitud física, estado de salud y
capacidades de los trabajadores.

El avance físico de las obras en el tiempo deberá ajustarse al programa de trabajo

aprobado, de tal manera que permita el desarrollo armónico de las etapas constructivas
siguientes a la que se esté ejecutando.

Cualquier contravención a los preceptos anteriores será de responsabilidad del Contratista.

Por esta causa, la Supervisión podrá ordenar la modificación de procedimientos o la
suspensión de los trabajos.

I.26. LIMPIEZA DEL SITIO DE LOS TRABAJO.

Es responsabilidad del Contratista elaborar y aplicar un programa adecuado de orden y
limpieza que contengan disposiciones sobre:

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

 El almacenamiento adecuado de materiales y equipo.

 La evacuación de desperdicios, desechos y escombros a intervalos adecuados.
 La atención oportuna de áreas cubiertas por hielo, nieve, aceite para que sean
limpiadas con arena, aserrín, cenizas.

A la terminación de cada obra, el Contratista deberá retirar del sitio de los trabajos todo el
equipo de construcción, los materiales sobrantes, escombros y obras temporales de toda
clase, dejando la totalidad de la obra y el sitio de los trabajos en un estado de limpieza
satisfactorio para el Supervisor.

I.27. DISPOSICIÓN DE DESECHOS Y SOBRANTES.

El Contratista deberá disponer mediante procedimientos adecuados, todos los desechos,
escombros, sobrantes y demás residuos provenientes de los trabajos necesarios para la
ejecución de las obras, en los sitios indicados en los documentos del proyecto o
autorizados por la Entidad, los que serán debidamente acondicionados y preparados para
recibirlos.

El Contratista deberá cumplir con todos los reglamentos y requisitos que se indican en los
documentos de manejo y protección del Medio Ambiente.

I.28. PERSONAL.
Todos los empleados y obreros para la obra serán contratados por el Contratista, quien
deberá cumplir con todas las disposiciones legales sobre la contratación del personal. Así
mismo, se obliga al pago de todos los salarios y beneficios sociales que se establezcan en
relación con los trabajadores y empleados, ya que el personal que contrata el Contratista
no tiene carácter oficial y, en consecuencia, sus relaciones trabajador - empleador se rigen
por lo dispuesto en el Código del Trabajo y demás disposiciones concordantes y
complementarias. Ninguna obligación de tal naturaleza corresponde a la Entidad y éste no
asume responsabilidad ni solidaridad alguna.

El Contratista debe asegurarse de que todos los trabajadores estén bien informados de los
riesgos relacionados con sus labores y con la conservación del medio ambiente de su zona
de trabajo, el conocimiento de las leyes y reglamentos laborales, las normas técnicas y las
instrucciones relacionado con la prevención de accidentes y los riesgos para la salud.
El personal profesional, técnicos, empleados y obreros tendrán la suficiente capacidad y
solvencia técnica y moral para el desempeño de sus trabajos en las áreas asignadas para
cada uno.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

El Supervisor podrá solicitar el reemplazo de cualquier persona que en su opinión no

cumpla con los requisitos exigidos.
I.29. CONTROL.
El Contratista deberá tomar todas las disposiciones necesarias para facilitar el control por
parte del Supervisor. Este, a su vez, efectuará todas las medidas que estime convenientes,
sin perjuicio del avance de los trabajos.

Si alguna característica de los materiales y trabajos objeto del control no está de acuerdo
con lo especificado o si, a juicio del Supervisor puede poner en peligro seres vivos o
propiedades, éste ordenará la modificación de las operaciones correspondientes o su
interrupción, hasta que el Contratista adopte las medidas correctivas necesarias.

I.30. SEGURIDAD LABORAL.

Es en la ejecución de un proyecto donde se hace más evidente el factor humano: la
población que directa e indirectamente es afectada por el proyecto y las personas que
están involucradas en la puesta en ejecución de las diversas actividades diseñadas. El
presente capítulo precisa normas generales que atañen a la seguridad laboral, que deberán
ser consideradas en todo el proceso de ejecución de la obra vial.

La previsión es un factor clave en todo el proceso de ejecución de Obras viales, en tanto

ello permite un control en términos de la continuidad de las tareas, el cumplimiento de los
plazos establecidos y el poder establecer medidas que cubran diversas contingencias que
pueden surgir y que son factibles de ser predecibles y que pueden afectar a la masa laboral
y por ende en los resultados del proyecto.

Es responsabilidad del Contratista:

 Garantizar que todos los lugares o ambientes de trabajo sean seguros y exentos
de riesgos para el personal.
 Facilitar medios de protección a las personas que se encuentren en una obra o en
las inmediaciones de ella a fin de controlar todos los riesgos que puedan acarrear
ésta.
 Establecer criterios y pautas desde el punto de vista de la seguridad y condiciones
de trabajo en el desarrollo de los procesos, actividades, técnicas y operaciones
que le son propios a la ejecución de las obras viales.
 Prevenir lo antes posible y en la medida de lo factible los peligros que puedan
suscitarse en el lugar de trabajo, organizar el trabajo teniendo en cuenta la

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

seguridad de los trabajadores, utilizar materiales o productos apropiados desde el

punto de vista de la seguridad, y emplear métodos de trabajo que protejan a los
trabajadores.
 Asegurarse que todos los trabajadores estén bien informados de los riesgos
relacionados con sus labores y medio ambiente de trabajo, para ello brindará
capacitación adecuada y dispondrá de medios audio visuales para la difusión.
 Establecer un reglamento interno para el control de las transgresiones a las
medidas de protección y seguridad laboral.

I.31. PLAN DE SEGURIDAD LABORAL.

Antes de dar inicio a la ejecución de la obra el Contratista debe elaborar un Plan de
Seguridad Laboral que contenga los siguientes puntos:
 Identificación desde los trabajos iniciales de los factores y causas que podrían
originar accidentes.
 Disposición de medidas de acción para eliminar o reducir los factores y causas
hallados.
 Diseño de programas de seguridad, los costos de las actividades que se deriven
de este plan deben ser incluidos en el proyecto.
 Procedimientos de difusión entre todo el personal de las medidas de seguridad a
tomarse. Debe considerarse metodologías adecuadas a las características socio-
culturales del personal. Por ejemplo: Charlas, gráficos, vídeos.
 Hacer de conocimiento general las medidas de protección ambiental, como la
prohibición de usar barbasco o dinamita para pescar los recursos hidrobiológicos,
cortar árboles para viviendas, combustibles u otros específicos, caza de especies
en extinción, compra de animales silvestres, a lo largo de toda la zona que
atraviesa la obra.
El plan de seguridad laboral será presentado al Supervisor para el seguimiento respectivo
de su ejecución. Es responsabilidad del Supervisor evaluar, observar, elaborar las
recomendaciones oportunas cuando lo vea necesario y velar por el acatamiento y
cumplimiento de las recomendaciones dadas. Es responsabilidad del Contratista poner en
ejecución las recomendaciones surgidas de la supervisión de la obra.

La inspección que realice el Supervisor tiene por finalidad:

 Ubicar los focos potenciales de riesgo.
 Identificar las particularidades sobre las que se desarrolla la obra.
 Detectar los problemas que existan en materia de seguridad en la obra y que
afectan a los trabajadores.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

 Hacer las recomendaciones necesarias a los niveles de dirección respectivos de la

Obra para coordinar y programar acciones que resuelvan las anomalías o
carencias detectadas.
 Realizar campañas educativas periódicas, empleando afiches informativos sobre
normas elementales de higiene y comportamiento.
El proceso de Supervisión considerará en su procedimiento metodológico,
 Periodicidad en la inspección de la obra.
 Observación directa de la situación laboral mediante una visita de campo.
 Entrevistas con el personal en sus diferentes niveles.
 Elaboración de un Informe a ser cursado al Contratista para formalizar las
recomendaciones.
 Seguimiento a posteriori del cumplimiento de las recomendaciones por parte del
Contratista.
Una permanente actualización e información de documentación sobre las normas vigentes
en lo que compete a Seguridad Laboral.

I.32. PROTECCIÓN.
El Contratista debe emplear métodos y prácticas de trabajo que protejan a los trabajadores
contra los efectos nocivos de agentes químicos (gases, vapores líquidos o sólidos), físicos
(condiciones de ambiente: ruido, vibraciones, humedad, energía radiante, temperatura
excesiva, iluminación defectuosa, variación de la presión) y biológicos (agentes infecciosos
tipo virus o bacterias que causan tuberculosis, pulmonía, tifoidea, hongos y parásitos). Para
ello debe:
 Disponer que personas competentes localicen y evalúen los riesgos para la salud
que entrañe el uso en las obras de diversos procedimientos, instalaciones,
maquinas, materiales y equipo.
 Utilizar materiales o productos apropiados desde el punto de vista de la salud.
 Evitar en el trabajo posturas y movimientos excesivos o innecesariamente
fatigosos que afecten la salud de los trabajadores.
 Protección adecuada contra las condiciones climáticas que presenten riesgo para
la salud.
 Proporcionar a los trabajadores los equipos y vestimentas de protección y exigir su
utilización.
 Brindar las instalaciones sanitarias, de aseo, y alimentación adecuadas y óptimas
condiciones que permitan controlar brotes epidémicos y canales de transmisión de
enfermedades.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

 Reducción del ruido y de las vibraciones producidas por el equipo, la maquinaria,

las instalaciones y las herramientas.

I.33. SERVICIO DE ATENCIÓN DE SALUD.

El Contratista deberá adoptar disposiciones para establecer servicios de Atención Primaria
de Salud en el centro de labores u obras, el cual debe estar instalado en un lugar de fácil
acceso, convenientemente equipado y a cargo de un socorrista calificado.

Deberá así mismo coordinar con el Centro de Salud más cercano que hubiere, al cual
brindará la información del grupo poblacional a cargo de la obra. Para ello establecerá una
ficha de registro por cada trabajador la cual debe consignar todas las referencias y
antecedentes de salud y será producto de una verificación previa de las condiciones de
salud del trabajador.

El Contratista garantizará la disponibilidad de medios adecuados y de personal con

formación apropiada para prestar los primeros auxilios. En la organización de los equipos
de trabajo de obra debe procurarse que por lo menos uno de los integrantes tenga
capacitación o conocimientos de Primeros Auxilios.

En períodos largos de ejecución de Obras el Contratista debe incluir en su programación un

control periódico de la salud de sus trabajadores, constatando un buen estado de salud y
en previsión de la aparición de epidemias y de enfermedades infectocontagiosas, el cual
puede realizarse en coordinación con el Centro de Salud más cercano.

Cada vez que se introduzca el uso de nuevos productos, maquinarias, métodos de trabajo
debe informarse y capacitarse a los trabajadores en lo que concierne a las consecuencias
para la salud y su seguridad personal.

I.34. ROPAS Y EQUIPOS DE PROTECCIÓN PERSONAL.

El Contratista asume la responsabilidad de instruir al personal acerca de la utilización de las
ropas y de los equipos de protección personal, así como el exigir que se dé cumplimiento a
ello.

Debe evitarse todo contacto de la piel con sustancias químicas peligrosas cuando estas
puedan penetrar por la piel o puedan producir dermatitis como sucede con el cemento, cal y
otros. Para ello debe exigirse estrictamente la higiene personal y vestimenta apropiada con

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

objeto de evitar todo contacto cutáneo. Al manipular sustancias reconocidas como

cancerígenas, como sucede con el asfalto bituminoso, alquitrán, fibras de amianto, brea,
petróleos densos deben tomarse medidas estrictas para que los trabajadores eviten la
inhalación y el contacto cutáneo con dichas sustancias.
Debe protegerse a los trabajadores contra los efectos nocivos del ruido y las vibraciones
producidas por las máquinas y los procedimientos de trabajo. Tener en cuenta las
siguientes medidas:

 Reducir el tiempo de exposición de esos riesgos.

 Proporcionar medios de protección auditiva personal y guantes apropiados para el
caso de las vibraciones.
La elevación manual de cargas cuyo peso entrañe riesgos para la seguridad y la salud de
los trabajadores debe evitarse mediante la reducción de su peso, el uso de aparatos y
aparejos mecánicos apropiados.

Una persona competente que conozca a fondo la naturaleza de los riesgos y el tipo,
alcance y eficacia de los medios de protección necesarios debe ser encargada de
seleccionar las ropas y equipos de protección personal, así como disponer de su adecuado
almacenamiento, mantenimiento, limpieza y si fuera necesario por razones sanitarias su
desinfección o esterilización a intervalos apropiados.

I.35. BIENESTAR.
Comprende los aspectos relacionados con las condiciones que permiten una estancia
favorable al trabajador durante el tiempo que permanece en la obra, las cuales son
responsabilidad del Contratista y son objeto de control permanente por el Supervisor, y se
refiere a:
a. Agua Potable.
Se debe disponer de un suministro suficiente de agua potable adecuada al consumo
humano que en cuanto a límites de calidad de agua vigentes en el Perú corresponde al
uso de recurso de agua Tipo II establecido por la Ley General de Aguas D.L. No.
17752. Cuando se requiera transportarla al lugar de la obra deberá hacerse en
cisternas adecuadas, limpias y periódicamente desinfectadas y debe conservarse en
recipientes cerrados y provistos de grifo.

Ninguna fuente de agua potable debe comunicar con otra agua que no sea potable. Y
en el caso de agua no potable se colocarán letreros visibles para prohibir su consumo.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Es de suma importancia el calcular el consumo promedio diario para mantener un

abastecimiento permanente.
b.
c. Instalaciones sanitarias
Todos los campamentos contaran con pozos sépticos técnicamente diseñados, los
silos artesanales deben ser ubicados en lugares especialmente seleccionados de tal
manera que no afecten a las fuentes de abastecimiento de agua, su construcción debe
incluir la impermeabilización de las paredes laterales y fondo de los mismos. Al cumplir
los silos su tiempo de uso serán clausurados.

d. Vestuarios, duchas y lavados

Deben también ubicarse en áreas que eviten que los residuos se mezclen con fuentes
de agua. Se recomienda considerar espacios separados para hombres y mujeres. Las
instalaciones deben mantenerse perfectamente limpias y desinfectadas.

e. Alojamiento
En caso de obras alejadas de los lugares de vivienda de los trabajadores debe disponerse
de alojamientos adecuados considerando habitaciones para varones y mujeres.

f. Alimentación
La dieta de los trabajadores debe ser balanceada, higiénicamente preparada y responder a
las cantidades de nutrientes y las necesidades energéticas requeridas, el agua que se le
proporcione como bebida tendrá que ser necesariamente hervida. En función del número
de trabajadores, la duración del trabajo y el lugar en que se realiza las actividades laborales
debe proveerse de instalaciones adecuadas para la alimentación.

II. ESPECIFICACIONES GENERALES

Estas especificaciones se complementarán con lo establecido en las siguientes normas:
 Especificaciones de la American Association of State Highway and Transportation
Officials (AASHTO).
 Normas del American Institute Steel Construction (AISC).
 American Concrete Institute (ACI).
 Normas Del American Welding Society (AWS).
 Normas Del American Society of Testing and Materials (ASTM).
 Reglamento Nacional de Edificaciones.
 Especificaciones de Normas Técnicas del INDECOPI

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

PROYECTO:

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA

LOCALIDAD DE CANTARILLAS, DISTRITO DE YAUTAN PROVINCIA DE CASMA
DEPARTAMENTO DE ANCASH”

ESPECIFICACIONES TECNICAS

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

01 OBRAS PROVISIONALES:
01.01CONSTRUCCIONES PROVICIONALES:
01.01.01 CARTEL DE IDENTIFICACIÓN DE OBRA (4.80 x 3.60 M):
DESCRIPCION:
Se fabricará y colocará un cartel de obra de las siguientes dimensiones: 4.80 x 3.60 m. con las
características del modelo que se indique.
Este cartel será de madera con planchas de lata y debe indicar claramente la información
pertinente a la institución que financia la construcción (escudo y denominación) el nombre del
Proyecto, el Tiempo de Duración de la obra, el Presupuesto del Proyecto, la Modalidad de
ejecución. El cartel se ubicará de acuerdo a indicaciones del Ingeniero Supervisor y a
inmediaciones de la oficina de inspección.
FORMA Y MEDICION DE PAGO:
El método de medición será en forma global UND, y el pago a esta partida se hará de acuerdo
a su precio unitario multiplicado por su respectivo metrado.
UNIDAD DE MEDIDA: Und

01.01.02 CONSTRUCCION PROVICIONAL DEL ALMACEN DE OBRA:

DESCRIPCION:
La partida se refiere a las construcciones e instalaciones necesarias para alojar al personal
técnico, y obrero (no local), así como almacenar las herramientas e insumos necesarios para la
construcción. Tratándose de una sola obra se ha considerado un campamento para
alojamiento de personal, incluye almacenes de herramientas y materiales.
FORMA Y MEDICION DE PAGO:
Pagadero 90% en forma proporcional a su ejecución y 10% al terminarse la obra y ser retirado
el campamento. Tiene carácter de suma alzada y no se reconocerá por ningún concepto mayor
suma a la indicada en el presupuesto. Cubre todo el equipo, materiales y mano de obra
necesarios para su ejecución.
UNIDAD DE MEDIDA: M2

01.01.03 MOVILIZACIÓN Y DESMOVILIZACIÓN DE EQUIPOS Y HERRAMIENTAS:

DESCRIPCION:
Dentro de esta partida se deberá considerar todo el trabajo de suministrar reunir transportar y
administrar su organización constructiva completa al lugar de la obra, incluyendo personal,
equipo mecánico, materiales y todo lo necesario para instalar e iniciar proceso constructivo; así
como el oportuno cumplimiento de Cronograma de avance.
La movilización incluye además al final de la obra la remoción de instalaciones y limpieza del
sitio, así como el retiro de sus instalaciones y equipos.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

El sistema de movilización debe ser tal que no cause daño a los pavimentos ni a las
propiedades de terceros.
La supervisión deberá aprobar el equipo llevando a la obra pudiendo rechazar el que no
encuentre satisfactorio para la misión a cumplir.
UNIDAD DE MEDIDA: Glb

01.02 SEGURIDAD EN OBRA:

01.02.01 IMPLEMENTACION DE PLAN DE SEGURIDAD Y SALUD:

DESCRIPCION
Los trabajos encaminados durante la ejecución de la obra, se tendrá en cuenta con el cuidado
de suelo, flora, fauna y medio paisajístico de mismo modo presentando el cuidado de los
trabajadores, y las enfermedades, en cualquier afectación de estos puntos se procederá
resarcir los daños ocasionados, sin causar afectación a la población o producir daños en la
contaminación ambiental y salud.
MÉTODO DE MEDICIÓN:
La unidad de medición para esta partida esta estipulados por global (glb)
FORMA DE PAGO:
El pago de estos trabajos se hará por unidad (GLB).y al precio que figura en el presupuesto
previa aprobación del Supervisor

01.02.02 EQUIPO DE PROTECCION PERSONAL:

DESCRIPCION:
El EPI debe utilizarse cuando existan riesgos para la seguridad o salud de los trabajadores que
no hayan podido eliminarse o controlarse convenientemente por medios técnicos de protección
colectiva o mediante medidas, métodos o procedimientos de organización de trabajo. En tal
sentido, todo el personal que labore en una obra de construcción, debe contar con el EPI
acorde con los peligros a los que estará expuesto.
El EPI debe proporcionar una protección eficaz frente a los riesgos que motivan su uso, sin
ocasionar o suponer por sí mismos riesgos adicionales ni molestias innecesarias.
En tal sentido:
- Debe responder a las condiciones existentes en el lugar de trabajo.
- Debe tener en cuenta las condiciones anatómicas, fisiológicas y el estado de salud del
trabajador.
- Debe adecuarse al portador tras los ajustes necesarios.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

- En caso de riesgos múltiples que exijan la utilización simultánea de varios equipos de

protección individual, estos deben ser compatibles entre sí y mantener su eficacia en relación
con el riesgo o riesgos correspondientes.
FORMA Y MEDICION DE PAGO:
Se medirá en forma global (UND) todos los implementos necesarios durante la ejecución del
proyecto.
El pago se hará en forma global (UND), entendiéndose que dicho precio y pago constituirá la
compensación total por los servicios necesarios para la ejecución de la partida, indicada en el
presupuesto.
UNIDAD DE MEDIDA: UND.

01.02.03 EQUIPO DE PROTECCION COLECTIVA

DESCRIPCIÓN
Antes de determinar el uso de equipos o elementos de protección personal en un área, se
deben estudiar las zonas de trabajo a efectos de mejorar las condiciones de seguridad a través
de controles de ingeniería y diseño y/o controles administrativos.

Los EPP entregados a cargo de un usuario son intransferibles, y no puede intercambiarlos con
otro.
Se prohíbe el uso de los EPP proporcionados por ANCAP en tareas ajenas a la Administración.

Se podrá suministrar EPP a áreas para el uso compartido por el personal de la misma.

Los visitantes a las plantas que se dirijan a sectores donde sea necesario su uso, lo harán con
casco y anteojos de seguridad, que serán suministrados en calidad de préstamo por parte del
área de Vigilancia.

CUMPLIMIENTO
El incumplimiento de estas disposiciones será pasible de sanciones de acuerdo con el
Reglamento de Sanciones vigente.

Los encargados con trabajadores a su cargo que deban utilizar EPP, serán responsables de
hacer cumplir estas disposiciones. Pero si se comprobara que aquéllos han sido omisos, les
cabrá la misma sanción que a sus subordinados
UNIDAD DE MEDIDA
La unidad de medida será en global (glb)
01.02.04 CAPACITACIÓN EN SEGURIDAD EN OBRA:

MUNICIPALIDAD DISTRITAL DE YAUTAN

 “REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

DESCRIPCIÓN
La Capacitación y el Adiestramiento consisten en transmitir a los trabajadores los
conocimientos necesarios para hacerlos más aptos como personas en el desempeño de
cualquier actividad, y particularmente, en hacerlos más diestros en la ejecución de su propio
trabajo, mediante el conocimiento de su herramienta de trabajo y la mejor manera de utilizarla
para sacar de ella el mayor rendimiento en un marco de seguridad.

UNIDAD DE MEDIDA
La unidad de medida será en global (glb)

01.03. MITIGACION AMBIENTAL:

01.03.01 IMPLEMENTACION DE DEPOSITO DE RECOLECCION DE RESIDUOS SOLIDOS
01.03.02 BAÑO PORTATIL EN LA OBRA
01.03.03 MANEJO DE RESIDUOS DE OBRA DURANTE LA EJECUCION

02. SISTEMA DE AGUA POTABLE

02.01.CAPTACION DE MANANTIALDE FONDO Q=1.5LPS
02.01.01.TRABAJOS PRELIMINARES

02.01.01.01. ELIMINACION DE OBSTACULOS ARBUSTOS Y MALEZAS (A PULSO)

DESCRIPCION:
Consiste en limpiar el área designada para el proyecto, de todos los árboles, arbustos, y
demás vegetación, obstáculos, basura e inclusive desarraigamiento de muñones y retiro
de todos los materiales inservibles que resulten de la limpieza y deforestación. Dejando
limpia las zonas a trabajarse para que se inicie con los trabajos de excavación. No
incluye elementos enterrados de ningún tipo.
FORMA Y MEDICION DE PAGO:
El pago se efectuará por mL en la forma indicada y aprobado por el Ing. Inspector y/o
Supervisor, al precio unitario de contrato. El precio unitario comprende todos los costos
de mano de obra con beneficios sociales, herramientas, implementos de seguridad y
otros necesarios para realizar dicho trabajo.
Durante la ejecución de los trabajos, el supervisor efectuara los siguientes controles
principales:
 Verificar que todo el terreno se encuentre libre de todo elemento que pueda
causar impedimento en el replanteo y la ejecución de la obra.
 Supervisar la correcta aplicación de los métodos de trabajo aceptados.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

UNIDAD DE MEDIDA: mL

02.01.01.02. TRAZO Y REPLANTEO INICIAL.

DESCRIPCION:
Se deberá realizar los trabajos topográficos necesarios para el trazo y replanteo de la
obra, tales como: ubicación y fijación de ejes y líneas de referencia por medio de puntos
ubicados en elementos inamovibles.
Calidad de los Materiales:
Los instrumentos topográficos estarán constituidos por un teodolito, un nivel de
precisión, miras, jalones, estacas, cinta metálica o de tela de 25 ó 50 ms., cordeles,
plomada de albañil, reglas de madera, escantillón, cerchas, martillo, serrucho, punzón y
clavos, así como también se tendrá a mano cemento, cal, yeso, tiza, lápiz de carpintero,
etc. Los equipos a utilizarse estarán en buenas condiciones de operación y uso.
Sistema de Control de Calidad:
Durante la ejecución de los trabajos, el Ingº Inspector y/o Supervisor efectuará los
siguientes controles principales:
 Verificar que los trabajos de trazo, niveles y replanteo estén según lo
especificado en los planos.
 Verificar los B.M.
 Supervisar la correcta aplicación de los métodos de trabajo aceptados.
FORMA Y MEDICION DE PAGO:
El pago se efectuará en mL, al precio unitario de contrato. El precio unitario comprende
todos los costos de materiales, mano de obra con beneficios sociales, herramientas,
equipos, implementos de seguridad e imprevistos necesarios para culminar esta partida
a entera satisfacción del Supervisor.
UNIDAD DE MEDIDA: mL
02.01.01.03. TRAZO Y REPLANTEO FINAL
DESCRIPCIÓN:
El trazo o alineamiento, gradientes, distancia y otros datos, deben ajustarse a los planos
del Proyecto. Se efectuará un replanteo final luego de culmina con la ejecución de la
obra.
Se tomará en cuenta lo establecido en los acápites sobre los Planos de Obra y
Programa de Trabajo de las Especificaciones Generales, así como la ubicación y
colocación de los B.M. auxiliares de referencia y otras, para el trazo de los trabajos a
ejecutar.

Se usarán para la ejecución del trabajo, nivel de ingeniero, cordel, yeso o tiza para el
trazo por donde irá la tubería enterrada.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Al finalizar la obra, se efectuarán los trabajos de campo y gabinete, para la elaboración

de los planos, croquis y demás documentos del replanteo de obra.

UNIDAD DE MEDIDA:
La Unidad de Medida es el Metro Cuadrado (M2)

MÉTODO DE MEDICIÓN:
Se medirá la cantidad de trabajo realizados durante el replanteo inicial y final de la obra
para la construcción del reservorio apoyado según lo establecido en los planos.

FORMA DE PAGO:
El pago del trazo y replanteo topográfico de la obra se hará al respectivo precio unitario
del contrato, por todo trabajo ejecutado de acuerdo con esta especificación y aceptado
a plena satisfacción por el Supervisor.

02.01.02. MOVIMIENTO DE TIERRAS

02.01.02.01. MOVIMIENTO DE TIERRAS MASIVA PARA PLATAFORMA

DESCRIPCION:
Las excavaciones se refieren al movimiento de todo material de cualquier naturaleza que
debe ser removido para proceder a la construcción de las estructuras y sus elevaciones,
de acuerdo al plano o indicaciones del Ingeniero Residente previa autorización del
Ingeniero Supervisor. Las cotas de fondo de la cimentación indicadas en los planos
pueden ser modificadas por orden escritas del Supervisor siempre que tal variación fuese
necesaria para asegurar las condiciones de estabilidad de la estructura.
Calidad de los Materiales:
Al realizar la excavación se debe tener en cuenta lo siguiente:
 En la apertura de las zanjas se tendrá cuidado de no dañar y mantener en
funcionamiento las instalaciones de servicio público existente, los cuales
previamente se deberán de haber localizados y marcados a través de piques.
 El material proveniente de las excavaciones deberá ser retirado a una distancia
no menor de 1.00 m de los bordes de las zanjas para evitar los posibles
derrumbes y dar facilidad y limpieza de trabajo.
 El contratista hará los apuntalamientos necesarios para realizar y proteger
todas las excavaciones en resguardo de perjuicios que pueda ocasionar a la
propiedad privada o servicios públicos o para evitar acciones durante los
trabajos
Sistema de Control de Calidad:
Durante la ejecución de los trabajos, el supervisor efectuara los siguientes controles
principales:

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

 Verificar las dimensiones y profundidad de la zanja estén de acuerdo a los

planos.
 Supervisar la correcta aplicación de los métodos de trabajo aceptados.
 Vigilar el cumplimiento de los controles de seguridad de trabajo.
FORMA Y MEDICION DE PAGO:
El pago a efectuar en esta partida será por metros cúbicos (mL), entendiéndose que
dicho precio y pago constituirá la compensación total por la mano de obra, materiales,
equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada.
UNIDAD DE MEDIDA: mL
02.01.02.01.01. EXCAVACION MANUAL EN TERRENO NORMAL
DESCRIPCION:
Consiste en la nivelar luego de haber sido cortado o rellenado según corresponda. El
terreno nivelado estará en condiciones de recibir la capa de afirmado.
FORMA DE EJECUCIÓN:
El fondo deberá ser nivelado rebajando los puntos altos y compactados. Asimismo, se
debe llegar hasta una superficie firme (roca sana) para la cimentación o colocación de
los insumos o accesorios.
FORMA DE MEDICIÓN Y PAGO:
Se medirá y pagará por metro lineal (m) nivelada de acuerdo al avance en los
periodos por valorizar; tal como contempla los costos unitarios de esta partida.
UNIDAD DE MEDIDA: m

02.01.02.01.02. ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50M)

DESCRIPCION:
Comprende la eliminación del material sobrante, después de haber efectuado las
partidas de excavaciones, nivelación y rellenos de la obra, así como la eliminación de
desperdicios de obra como son residuos de mezclas, ladrillo, listones de madera,
basura, etc., producidos durante la ejecución de la construcción.
Calidad de los Materiales:
El Contratista está obligado a emplear herramientas manuales y las fueran necesarios
de buen estado de conservación a fin de garantizar la ejecución eficiente de esta
partida.
Sistema de Control de Calidad:
Durante la ejecución de los trabajos, el supervisor efectuara los siguientes controles
principales:

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

 Verificar que el terreno quede completamente limpio de desmonte u otros

materiales que interfieran otros trabajos.
 Supervisar la correcta aplicación de los métodos de trabajo aceptados.
 Vigilar el cumplimiento de los programas de trabajo.
El Supervisor dará un plazo prudente de 72 horas, para realizar la eliminación,
cumplido el cual se notificará al Contratista.
FORMA Y MEDICION DE PAGO:
Se realizará de acuerdo al metrado verificado en obra por el supervisor y se medirá
por (m3) de acuerdo a la sección registrada en cuaderno de obra. El volumen de
material excedente de excavaciones, será igual a la diferencia entre el volumen
excavado, menos el volumen del material necesario para el relleno compactado con
material propio.
El pago se efectuará por metro cúbico (ml) ejecutado medido en la forma indicada y
aprobado por el Supervisor. El “Precio Unitario” comprende todos los costos de
equipos, mano de Obra con beneficios Sociales, implementos de seguridad,
herramientas y otros necesarios para realizar los trabajos.
UNIDAD DE MEDIDA: ml

02.01.02.02. MOVIMIENTO DE TIERRAS PARA ESTRUCTURA

02.01.02.02.01. EXCAVACION MANUAL EN TERRENO NORMAL

ITEM 02.01.02.01.01
02.01.02.02.02. NIVELACION COMPACTACION MANUAL PARA ESTRUCTURAS DE
TERRENO NORMAL

DESCRIPCION:
El refine consiste en el perfilamiento tanto de las paredes como del fondo, teniendo
especial cuidado que no queden protuberancias. Las paredes de las zanjas deberán
ser, en lo posible verticales. Los puntos de nivel serán colocados con instrumentos
topográficos (nivel). Se usará el equipo de bolonería para realizar un proceso
constructivo más eficiente.
FORMA Y MEDICION DE PAGO:
La forma de medición se realizará de acuerdo al metrado verificado en obra por el
Supervisor y se medirá por el total en m2.
UNIDAD DE MEDIDA: m2
02.01.02.02.03. RELLENO PARA ESTRUCTURAS CON MATERIAL PROPIO

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

DESCRIPCIÓN:
El relleno debe efectuarse lo más rápidamente después de la instalación de la tubería;
y seguir a la instalación de la tubería tan cerca como sea posible. Esto protege a la
tubería de piedras o rocas que pudiesen caer a la zanja e impacten al tubo, elimina la
posibilidad de desplazamiento o flete de la tubería en caso de inundación y elimina la
erosión del soporte de la tubería.
El relleno de la tubería PVC debe ser efectuado conforme a las recomendaciones del
proyectista y teniendo en cuenta las recomendaciones siguientes:
* El relleno deberá ser ejecutado en tres etapas distintas:
RELLENO LATERAL
- Relleno Superior
- Relleno Final ( Segundo relleno con material seleccionado)
Los propósitos básicos para los rellenos Lateral y Superior son:
Proporcionar un soporte firme y continuo a la tubería para mantener la pendiente.
Proporcionar al suelo el soporte lateral que es necesario para permitir que la tubería y
el suelo trabajen en conjunto para soportar las cargas de diseño.
Está formado por material selecto que envuelve a la tubería y debe ser compactado
manualmente a ambos lados simultáneamente, en capas sucesivas de 10 a 15 cm. de
espesor, sin dejar vacíos en el relleno.
Debe tenerse cuidado con el relleno que se encuentra por debajo de la tubería
apisonándolo adecuadamente.
La compactación debe realizarse a los costados de la tubería, es decir, en el área de
la zona ubicada entre el plano vertical tangente al diámetro horizontal de la tubería y el
talud de la zanja, a ambos lados simultáneamente, teniendo cuidado con no dañar la
tubería.

RELLENO SUPERIOR.
Tiene por objeto proporcionar un colchón de material aprobado de 20 cm.
Por encima de la clave de la tubería y entre la tubería y las paredes de la zanja, de
acuerdo con las especificaciones del proyecto.
Está conformado por material seleccionado, compactado con pisón de mano al igual
que el relleno inicial o con pisón vibrador.
La compactación se hará entre el plano vertical tangente al tubo y la pared de la zanja,
en capas de 10 a 15 cm. La región directamente encima del tubo no debe ser
compactada a fin de evitar deformaciones en el tubo.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Con el compactado de pisón de mano, se pueden obtener resultados satisfactorios en

suelos húmedos, gredosos, y arenas. En suelos más cohesivos es necesario los
pisones mecánicos.
FORMAS DE MEDICIÓN Y PAGO:
Se medirá en metros lineales (m3), determinándose directamente la cantidad en obra
y de acuerdo a lo especificado en los planos y lo indicado por el Supervisor. El
material de relleno se encuentra incluido su costo en este concepto.
Para el pago se determinarán en obras directamente las cantidades, de acuerdo a lo
indicado en el proyecto y las órdenes del Ingeniero Inspector (o Supervisor). El pago
se efectuará en metros lineales (m3).
UNIDAD DE MEDICIÓN: m3

02.01.02.02.04. ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50M)

DESCRIPCION:
Comprende la eliminación del material sobrante, después de haber efectuado las
partidas de excavaciones, nivelación y rellenos de la obra, así como la eliminación de
desperdicios de obra como son residuos de mezclas, ladrillo, listones de madera,
basura, etc., producidos durante la ejecución de la construcción.
Calidad de los Materiales:
El Contratista está obligado a emplear herramientas manuales y las fueran necesarios
de buen estado de conservación a fin de garantizar la ejecución eficiente de esta
partida.
Sistema de Control de Calidad:
Durante la ejecución de los trabajos, el supervisor efectuara los siguientes controles
principales:
 Verificar que el terreno quede completamente limpio de desmonte u otros
materiales que interfieran otros trabajos.
 Supervisar la correcta aplicación de los métodos de trabajo aceptados.
 Vigilar el cumplimiento de los programas de trabajo.
El Supervisor dará un plazo prudente de 72 horas, para realizar la eliminación,
cumplido el cual se notificará al Contratista.
FORMA Y MEDICION DE PAGO:
Se realizará de acuerdo al metrado verificado en obra por el supervisor y se medirá
por (m3) de acuerdo a la sección registrada en cuaderno de obra. El volumen de
material excedente de excavaciones, será igual a la diferencia entre el volumen
excavado, menos el volumen del material necesario para el relleno compactado con
material propio.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

El pago se efectuará por metro cúbico (ml) ejecutado medido en la forma indicada y
aprobado por el Supervisor. El “Precio Unitario” comprende todos los costos de
equipos, mano de Obra con beneficios Sociales, implementos de seguridad,
herramientas y otros necesarios para realizar los trabajos.
UNIDAD DE MEDIDA: ml
02.01.02.03. MOVIMIENTO DE TIERRAS PARA LINEA DE REBOSE
02.01.02.03.01. EXCAVACION DE ZANJAS 0.60x1.00 EN TERRENO NORMAL
DESCRIPCION:
Las excavaciones se refieren al movimiento de todo material de cualquier naturaleza que
debe ser removido para proceder a la construcción de las estructuras y sus elevaciones,
de acuerdo al plano o indicaciones del Ingeniero Residente previa autorización del
Ingeniero Supervisor. Las cotas de fondo de la cimentación indicadas en los planos
pueden ser modificadas por orden escritas del Supervisor siempre que tal variación fuese
necesaria para asegurar las condiciones de estabilidad de la estructura.
Calidad de los Materiales:
Al realizar la excavación se debe tener en cuenta lo siguiente:
 En la apertura de las zanjas se tendrá cuidado de no dañar y mantener en
funcionamiento las instalaciones de servicio público existente, los cuales
previamente se deberán de haber localizados y marcados a través de piques.
 El material proveniente de las excavaciones deberá ser retirado a una distancia
no menor de 1.00 m de los bordes de las zanjas para evitar los posibles
derrumbes y dar facilidad y limpieza de trabajo.
 El contratista hará los apuntalamientos necesarios para realizar y proteger
todas las excavaciones en resguardo de perjuicios que pueda ocasionar a la
propiedad privada o servicios públicos o para evitar acciones durante los
trabajos
Sistema de Control de Calidad:
Durante la ejecución de los trabajos, el supervisor efectuara los siguientes controles
principales:
 Verificar las dimensiones y profundidad de la zanja estén de acuerdo a los
planos.
 Supervisar la correcta aplicación de los métodos de trabajo aceptados.
 Vigilar el cumplimiento de los controles de seguridad de trabajo.
FORMA Y MEDICION DE PAGO:

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

El pago a efectuar en esta partida será por metros cúbicos (mL), entendiéndose que
dicho precio y pago constituirá la compensación total por la mano de obra, materiales,
equipo, herramientas e imprevistos necesarios para la ejecución de la partida indicada.
UNIDAD DE MEDIDA: mL

02.01.02.03.02. REFINE Y NIVELACION DE FONDO ZANJA B=0.40M

DESCRIPCION:
El refine consiste en el perfilamiento tanto de las paredes como del fondo, teniendo
especial cuidado que no queden protuberancias. Las paredes de las zanjas deberán
ser, en lo posible verticales. Los puntos de nivel serán colocados con instrumentos
topográficos (nivel). Se usará el equipo de bolonería para realizar un proceso
constructivo más eficiente.
FORMA Y MEDICION DE PAGO:
La forma de medición se realizará de acuerdo al metrado verificado en obra por el
Supervisor y se medirá por el total en m.
UNIDAD DE MEDIDA: m
02.01.02.03.03. CAMA DE APOYO PARA TUBERIA CON MATERIAL DE PRESTAMO
E=0.10cm, B=0.40m
DESCRIPCION:
Consiste en la nivelar luego de haber sido cortado o rellenado según corresponda. El
terreno nivelado estará en condiciones de recibir la capa de afirmado.
FORMA DE EJECUCIÓN:
El fondo deberá ser nivelado rebajando los puntos altos y compactados. Asimismo, se
debe llegar hasta una superficie firme (roca sana) para la cimentación o colocación de
los insumos o accesorios.
FORMA DE MEDICIÓN Y PAGO:
Se medirá y pagará por metro lineal (m) nivelada de acuerdo al avance en los
periodos por valorizar; tal como contempla los costos unitarios de esta partida.
UNIDAD DE MEDIDA: m

02.01.02.03.04. RELLENO Y COMPACTADO C/EQUIPO C/MAT CLASIFICADO DE

ZANJA DE 0.40x0.50
DESCRIPCIÓN:
El relleno debe efectuarse lo más rápidamente después de la instalación de la tubería;
y seguir a la instalación de la tubería tan cerca como sea posible. Esto protege a la
tubería de piedras o rocas que pudiesen caer a la zanja e impacten al tubo, elimina la

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

posibilidad de desplazamiento o flete de la tubería en caso de inundación y elimina la

erosión del soporte de la tubería.
El relleno de la tubería PVC debe ser efectuado conforme a las recomendaciones del
proyectista y teniendo en cuenta las recomendaciones siguientes:
* El relleno deberá ser ejecutado en tres etapas distintas:
Relleno Lateral
- Relleno Superior
- Relleno Final ( Segundo relleno con material seleccionado)
Los propósitos básicos para los rellenos Lateral y Superior son:
Proporcionar un soporte firme y continuo a la tubería para mantener la pendiente.
Proporcionar al suelo el soporte lateral que es necesario para permitir que la tubería y
el suelo trabajen en conjunto para soportar las cargas de diseño.
Está formado por material selecto que envuelve a la tubería y debe ser compactado
manualmente a ambos lados simultáneamente, en capas sucesivas de 10 a 15 cm. de
espesor, sin dejar vacíos en el relleno.
Debe tenerse cuidado con el relleno que se encuentra por debajo de la tubería
apisonándolo adecuadamente.
La compactación debe realizarse a los costados de la tubería, es decir, en el área de
la zona ubicada entre el plano vertical tangente al diámetro horizontal de la tubería y el
talud de la zanja, a ambos lados simultáneamente, teniendo cuidado con no dañar la
tubería.

Relleno Superior.
Tiene por objeto proporcionar un colchón de material aprobado de 20 cm.
Por encima de la clave de la tubería y entre la tubería y las paredes de la zanja, de
acuerdo con las especificaciones del proyecto.
Está conformado por material seleccionado, compactado con pisón de mano al igual
que el relleno inicial o con pisón vibrador.
La compactación se hará entre el plano vertical tangente al tubo y la pared de la zanja,
en capas de 10 a 15 cm. La región directamente encima del tubo no debe ser
compactada a fin de evitar deformaciones en el tubo.
Con el compactado de pisón de mano, se pueden obtener resultados satisfactorios en
suelos húmedos, gredosos, y arenas. En suelos más cohesivos es necesario los
pisones mecánicos.
FORMAS DE MEDICIÓN Y PAGO:

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Se medirá en metros lineales (m3), determinándose directamente la cantidad en obra y

de acuerdo a lo especificado en los planos y lo indicado por el Supervisor. El material de
relleno se encuentra incluido su costo en este concepto.
Para el pago se determinarán en obras directamente las cantidades, de acuerdo a lo
indicado en el proyecto y las órdenes del Ingeniero Inspector (o Supervisor). El pago se
efectuará en metros lineales (m3).
UNIDAD DE MEDICIÓN: m3

02.01.02.03.05. ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50M)

DESCRIPCION:
Comprende la eliminación del material sobrante, después de haber efectuado las
partidas de excavaciones, nivelación y rellenos de la obra, así como la eliminación de
desperdicios de obra como son residuos de mezclas, ladrillo, listones de madera,
basura, etc., producidos durante la ejecución de la construcción.
Calidad de los Materiales:
El Contratista está obligado a emplear herramientas manuales y las fueran necesarios
de buen estado de conservación a fin de garantizar la ejecución eficiente de esta
partida.
Sistema de Control de Calidad:
Durante la ejecución de los trabajos, el supervisor efectuara los siguientes controles
principales:
 Verificar que el terreno quede completamente limpio de desmonte u otros
materiales que interfieran otros trabajos.
 Supervisar la correcta aplicación de los métodos de trabajo aceptados.
 Vigilar el cumplimiento de los programas de trabajo.
El Supervisor dará un plazo prudente de 72 horas, para realizar la eliminación, cumplido
el cual se notificará al Contratista.
FORMA Y MEDICION DE PAGO:
Se realizará de acuerdo al metrado verificado en obra por el supervisor y se medirá por
(m3) de acuerdo a la sección registrada en cuaderno de obra. El volumen de material
excedente de excavaciones, será igual a la diferencia entre el volumen excavado,
menos el volumen del material necesario para el relleno compactado con material
propio.
El pago se efectuará por metro cúbico (ml) ejecutado medido en la forma indicada y
aprobado por el Supervisor. El “Precio Unitario” comprende todos los costos de equipos,
mano de Obra con beneficios Sociales, implementos de seguridad, herramientas y otros
necesarios para realizar los trabajos.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

UNIDAD DE MEDIDA: ml

02.01.03. OBRAS DE CONCRETO SIMPLE.

02.01.03.01. CONCRETO CICLOPEO 1:10 + 30% P.G. PARA CIMIENTOS CORRIDOS
ITEM 02.01.03.05
02.01.03.02. ENCOFRADO Y DESENCOFRADO PARA CIMIENTOS

DESCRIPCION:
Los encofrados se usarán donde sea necesario confinar el concreto y darle la forma de
acuerdo a las dimensiones requeridas y deberán estar de acuerdo a las normas ACI
347-05 “Práctica recomendada para encofrados de concreto”. Estos deberán tener la
capacidad suficiente para resistir la presión resultante de la colocación y vibrado del
concreto y deben tener la suficiente rigidez para mantener las tolerancias especificadas.
Los cortes del terreno no deben ser usados como encofrados para superficies verticales
a menos que sea requerido o permitido.
El diseño e ingeniería del encofrado, así como su construcción será de responsabilidad
del Contratista.
El encofrado será diseñado para resistir con seguridad todas las cargas impuestas por
su peso propio, el peso y empuje del concreto y una sobrecarga de llenado no inferior a
200 kg/m2.
La deformación máxima entre elementos de soporte deberá ser menor de 1/240 de la
luz entre los miembros estructurales.
Las formas deberán ser herméticas para prevenir el escape del mortero y serán
debidamente arriostradas o ligadas entre sí, de manera que se mantengan en la
posición y forma deseada con seguridad.
FORMA Y MEDICION DE PAGO:
El pago se hará por metro cuadrado de área efectiva de encofrado y multiplicado por el
precio unitario de la partida correspondiente.
UNIDAD DE MEDIDA: m2

02.01.03.03. SOLADO DE CONCRETO F´c=100 Kg/cm² e=4"

DESCRIPCIÓN:
Los solados serán de concreto de dosificación 1:12 concreto-hormigón. El batido de
estos materiales se realizará necesariamente utilizando mezcladora mecánica,
debiendo efectuarse esta operación de mezclado como mínimo durante un minuto por
cada carga.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

FORMA DE MEDICIÓN Y PAGO:

El pago a efectuar en esta partida, será de acuerdo al área donde se vaciará el solado y
medida de acuerdo a los trabajos efectuados, de conformidad con las presentes
especificaciones y siempre que cuente con la conformidad del Ingeniero Supervisor.
El área vaciada de acuerdo al metrado para el efecto de la partida, será pagado de
acuerdo al precio unitario del Contrato, por metro cuadrado y constituirá compensación
total por toda mano de obra, equipos, herramientas, materiales e imprevistos necesarios
para completar satisfactoriamente el trabajo.
UNIDAD DE MEDIDA: m2

02.01.03.04. DADO DE CONCRETO f'c=140 kg/cm2 P/ACCESORIOS

ITEM 02.01.03.05
02.01.03.05.CONCRETO f'c=140 kg/cm2 P/RELLENO

DESCRIPCION:
Estas partidas comprenden los diferentes tipos de concreto, compuestos de cemento
Portland, agregados gruesos y agua, preparados y construidos de acuerdo con estas
Especificaciones en los sitios y en la forma, dimensiones y clases indicadas en los
planos.
Llevarán solado, las cimentaciones individuales que se apoyan sobre el terreno. El
concreto a utilizarse será concreto simple F’c = 100 Kg/cm2 estos materiales se
elaborarán necesariamente utilizando mezcladora mecánica o manual.
Se colocará concreto F'c = 140 kg/cm2 + 30% PM, en todas las áreas en donde el
concreto funcione sólo como material de relleno y no soporte ningún tipo de
sobrecargas.
Se colocará concreto F'c = 140 kg/cm2 para dados, en todas las cimentaciones
individuales que se apoyan sobre el terreno.
Se colocará concreto F'c = 175 kg/cm2, en todas las áreas en donde el concreto
funcione como concreto estructural y también como concreto simple, para que soporte
las sobrecargas a las que este diseñado.
Se colocará concreto F'c = 210 kg/cm2, en los reservorios y casetas de válvulas porque
funciona como concreto estructural y también como concreto simple, para que soporte
las sobrecargas a las que este diseñado.

FORMA Y MEDICION DE PAGO:

El pago se efectuará al precio unitario del presupuesto aprobado, será por metro cubico,
entendiéndose que dicho precio y pago constituirá compensación total por materiales,

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

mano de obra, equipos y herramientas e imprevistos necesarios para la realización de

esta partida.
UNIDAD DE MEDIDA: m3

02.01.03.06.ASENTADO DE PIEDRA F'c=140Kg/Cm2 + 30%PM

DESCRIPCIÓN
La albañilería de los muros de cabeza, soga y canto en las edificaciones serán
construida con ladrillos de arcilla.
MATERIALES
Será un producto de tierra arcillosa seleccionada y arena debidamente dosificada,
mezclada con adecuada proporción de agua, elaborado sucesivamente a través de las
etapas de mezclado e integración de la humedad, moldeo, secado y cocido al fuego.
Todos los ladrillos macizos que se empleen ya sean King Kong o corriente
deberán tener las siguientes características:
a) Resistencia:
Carga mínima de rotura a la comprensión 130 Kg/cm2 (promedio de 5
unidades ensayadas consecuentemente del mismo lote).
Resistencia F'c =45 kg/cm2 (u otros valores especificadas en los planos).
Ver Norma de Albañilería E 070 del Reglamento Nacional de Construcciones.
b) Durabilidad: Inalterable a los agentes externos
c) Textura: Homogénea, grano uniforme
d) Superficie: Rugosa o áspera
e) Color : Rojizo, amarillento, uniforme
f) Apariencia: Externamente será de ángulos rectos, aristas vivas y
definidas, caras planas.
g) Dimensiones: Exactas y constantes dentro de lo posible
Toda otra característica de los ladrillos, deberá sujetarse a los Normas
ASTM.
Se rechazarán los ladrillos que no posean las características antes
mencionadas y los que presenten notoriamente los siguientes defectos:
- Resquebraduras, fracturas, grietas, hendiduras.
- Los sumamente, porosos o permeables. Los insuficientemente cocidos y
crudos tanto interna como externamente. Los que al ser golpeados con el
martillo den un sonido sordo. Los desmenuzables.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

- Los que presenten notoriamente manchas blanquecinas de carácter salitroso,

los que puedan producir eflorescencias y otras manchas, como veteados
negruzcos, etc.
- Los no enteros y deformes, así como los retorcidos y los que presenten
alteraciones en sus dimensiones.
- Los de caras lisas, no ásperas o que no presenten posibilidades de una buena
adherencia con el mortero.
En todos los casos, el Supervisor se reserva el derecho de comprobar estos
requisitos mediante las inspecciones y ensayos necesarios.
Mortero
Se usará una mezcla de cemento y arena gruesa en proporción 1:4 (u otro
valor especificada en los planos) y una junta máxima de 1.5 cm. El cemento y
la arena gruesa deben cumplir con las especificaciones técnicas indicadas en
los ítems 05.00-A-2.1 y 05.00-A-2.3

02.01.04.OBRAS DE CONCRETO ARMADO

02.01.04.01.CAMARA HUMEDA
02.01.04.01.01. CONCRETO f'c=280 kg/cm2 (I) P/MURO Y TECHO REFORZADO
ITEM 02.01.03.05
02.01.04.01.02. ENCOFRADO Y DESENCOFRADO NORMAL MURO Y TECHO
REFORZADO
ITEM 02.01.03.02
02.01.04.01.03. ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60

DESCRIPCION:
El acero es un material obtenido de la fundición en altos hornos para el refuerzo de
concreto generalmente logrado bajo las normas ASTM-A-615, A-616, A-617., sobre la
base de su carga de fluencia fy= 4200 kg/cm2, carga de rotura mínima 5900 kg/cm2,
elongación de 20 cm, mínimo 8%.
 Varillas de Refuerzo: Varillas de acero destinadas a reforzar el concreto,
cumplirán con las Normas ASTM A-15 (varillas de acero de lingote grado
intermedio). Tendrán corrugaciones para su adherencia con el concreto el que
debe ceñirse a lo especificado en las normas ASTM A-305.
Las varillas deben ser libres de defectos, dobleces y/o curvas, no se permitirá
el redoblado ni endurecimiento del acero obtenido sobre la base de torsiones y
otras formas de trabajo en frío.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

 Doblado: Las varillas de refuerzo se cortarán de acuerdo con lo diseñado en

los planos. El doblado debe hacerse en frío. No se deberá doblar ninguna
varilla parcialmente embebida en el concreto., las varillas de 3/8”, ½” y 5/8”, se
doblarán con un radio mínimo de 2 ½” diámetro. No se permitirá el doblado ni
enderezamiento de las varillas en forma tal que el material sea dañado.
 Colocación: Para colocar el refuerzo en su posición definitiva, será
completamente limpiado de todas las escamas, óxidos sueltos y de toda
suciedad que pueda reducir su adherencia y serán acomodados en las
longitudes y posiciones exactas señaladas en los planos respetando los
espaciamientos, recubrimientos, y traslapes indicados.
Las varillas se sujetarán y asegurarán firmemente al encofrado para impedir su
desplazamiento durante el vaciado de concreto, todas estas seguridades se
ejecutarán con alambre recocido de auge 18 por lo menos.
 Empalmes: La longitud de los traslapes para barras no será menor de 36
diámetros ni menor de 30 cm. Para las barras lisas será el doble del que se
use para las corrugadas.
 Tolerancia: Las varillas para el refuerzo del concreto tendrán cierta tolerancia
en mayor o menor, pasada la cual no podrá ser aceptadas.
FORMA Y MEDICION DE PAGO:
La obra ejecutada se pagará por Kilogramo (KG), aplicando el costo unitario
correspondiente, entendiéndose que dicho precio y pago constituirán compensación
total (mano de obra, leyes sociales, equipo, herramientas, impuestos y cualquier otro
insumo o suministro que se requiere para la ejecución del trabajo).
El peso del acero se obtendrá multiplicando las longitudes efectivamente empleados por
sus respectivas densidades, según planillas de metrados.
UNIDAD DE MEDIDA: Kg

02.01.04.02.CAMARA SECA
02.01.04.02.01. ENCOFRADO Y DESENCOFRADO NORMAL MURO Y TECHO
REFORZADO
ITEM 02.01.03.02
02.01.04.02.02. ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60
ITEM 02.01.04.01.03.
02.01.04.02.03. CONCRETO f'c=280 kg/cm2 (I) P/MURO Y TECHO REFORZADO
ITEM 02.01.03.05
02.01.05. REVOQUES ENLUCIDOS Y MOLDURAS
02.01.05.01. TARRAJEO EXTERIOR Y INTERIOR C:A 1:5 e=1.5 cm

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

DESCRIPCION:
Consiste en la aplicación de morteros o pastas, en una o más capas sobre la superficie
exterior o interior de los muros y tabiques o estructuras en bruto, con el fin de vestir y
formar una superficie de protección, impermeabilizar u obtener un mejor aspecto en los
mismos. Puede presentar capas lisas o ásperas.
Materiales:
Los materiales necesarios deben ser tales que garanticen la buena ejecución de los
revoques de acuerdo al proyecto Arquitectónico. El revoque deberá ser ejecutado previa
limpieza y humedeciendo la superficie donde deberá ser aplicado.
La proporción de mortero para este trabajo 1:5 cemento – arena.
Los revoques y enlucidos serán terminados con nitidez en superficies planas y ajustándose
los perfiles a las medidas indicadas en los planos. Deberá tomarse precauciones
necesarias para no causar daño a los revoques que se vayan terminando.
METODO E CONSTRUCCION:
La mezcla se preparará en bateas perfectamente limpias de todo residuo anterior. El
trabajo se hará en una sola capa, pero aplicada en dos etapas. En la primera llamada
“pañeteo” se proyecta simplemente el mortero sobre el parámetro ejecutando previamente
las cintas maestras encima de las cuales se corre una regla.
Luego cuando el pañeteo ha endurecido se aplica la segunda capa, para obtener una
superficie plana y acabada, siendo su espesor no menor de 1 cm. ni mayor de 2 cm. Las
superficies a obtener serán planas, sin resquebrajaduras ni eflorescencias.
FORMA Y MEDICION DE PAGO:
En muros interiores y exteriores se computarán todas las áreas netas a vestir o revocar,
por consiguiente, se descontarán los vanos o aberturas y otros elementos distintos al
revoque, como molduras, cornisas y demás salientes que deberán considerarse en
partidas independientes.
El área de cada una será igual el perímetro de su sección multiplicado por la altura del piso
hasta la cota de fondo de la losa. Se medirá y sumará las aristas o bordes perfilados para
obtener el total, El pago se efectuará por Metro Cuadrado (M2) para muros y elementos
estructurales.
UNIDAD DE MEDIDA: M2.

02.01.05.02. TARRAJEO INTERIOR C/IMPERMEABILIZANTE MEZCLA 1:2 E=2cm

ITEM 02.01.05.01
02.01.06.FILTROS
02.01.06.01.SUMINISTRO Y COLOCACION DE MATERIAL FILTRANTE GRAVA DE 1"-
3/4"
DESCRIPCION

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Está referida a las columnas de concreto armado del pase aéreo, cuya finalidad es
soportar los cables que apoyarán a la tubería.
MATERIALES:
Para esta partida se utilizará concreto 175 Kg/Cm² cemento – hormigón. Para la
preparación del concreto sólo podrá emplearse agua potable o agua limpia de buena
calidad, libre de materia orgánica y otras impurezas que puedan dañar el concreto.
MÉTODO DE CONSTRUCCIÓN:
Se proveerá de encofrado a las columnas y dados de concreto luego de ser encofrados,
siendo sus dimensiones las indicadas en los planos correspondientes.
ENSAYOS DE CALIDAD:
Se tomarán muestras de concreto usadas para posterior ensayo en el laboratorio. Las
probetas de concreto se curarán a ASTM-31. Las pruebas de compresión se regirán
ASTM-39
Un ensayo se probará a los 7 días y los otros a los 21 días.
MEDICIONES PARA EL PAGO.
El cómputo total del concreto se obtiene sumando el volumen de cada uno de sus
tramos. El volumen de un tramo es igual al producto del ancho por el alto y por la
longitud efectiva. En tramos que se cruzan se medirá la intersección una sola vez, Se
efectuará por Metro Cúbico (M3) para el concreto por el precio unitario del contrato
entendiéndose que dicho precio y pago constituirá compensación total

02.01.06.02.SUMINISTRO Y COLOCACION DE MATERIAL FILTRANTE GRAVA DE 1 1/2"-

2"
ITEM 02.01.06.01
02.01.07.CARPINTERIA METALICA
02.01.07.01.TAPA SANITARIA DE ACERO INOXIDABLE DE 0.80x0.80m
Descripción:
Los requerimientos especificados en las Condiciones del Contrato forman parte de esta
Sección. Proveen el trabajo en metales varios, completado según se muestra en los
Planos o según se especifique aquí.
Trabajo incluido en esta Sección. Los puntos principales son:

 Planos de Taller/montaje y muestras.

 Soportes de tuberías con monturas, ganchos, arriostres y accesorios según se detalle y
requiera, excepto en lo suministrado por otros trabajos.
 Artículos varios de hierro y acero indicados, especificados o requeridos para culminar el
contrato, a menos que se incluyan en otras Secciones de la Especificación.
 Conexiones varias, anclajes, pernos, grapas, separadores, tuercas, arandelas, formas y
aditivos, según se requiera.
 Acabados galvanizados, de imprimante de fábrica para el trabajo de esta Sección según
se especifique o requiera, incluyendo retoques en obra del mismo.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Calidad de los Materiales

Los materiales serán nuevos, estarán sanos y serán conforme a lo siguiente:

 Acero. Las formas laminadas, las planchas y barras serán conforme a la última edición
del "Manual de Construcción de Acero" del AISC, y también conforme a la actual
Designación ASTM A36.
 Acero Inoxidable. A menos que se designe o apruebe lo contrario, utilizar los siguientes
tipos de aleación de acero inoxidable que son conformes a ASTM A-167 y ASTM A-276:
 Las planchas y barras de acero inoxidable serán del Tipo 316 ó 317 a menos que se
especifique lo contrario.
 Los pernos de anclaje de acero inoxidable serán del Tipo 316.
 Los pernos, tuercas y arandelas de acero inoxidable serán del Tipo 316 donde se
conecten o se apoyen en aluminio.
 La tubería de acero inoxidable será de Tipo 316 ó 317 a menos que se indique lo
contrario.

 Hierro Fundido. Conforme a ASTM A-48, excepto donde se designe lo contrario.

 Pernos
 Pernos Comunes. Excepto cuando se designe o especifique lo contrario, utilizar
unidades de acero estándar, de calidad comercial, conforme a ASTM A-307. Galvanizar
donde se use con trabajo galvanizado.

 Pernos de Alta Resistencia. Los pernos de alta resistencia serán conforme a ASTM A-
325.

 Dispositivos de Empernado Diferido. Los dispositivos de Empernado Diferido (llamados

D.B.D. en los Planos) pueden ser utilizados en vez de los pernos de anclaje sólo donde
se note o detalle de manera específica, se instalarán de acuerdo con la actual
Aprobación de Informe de Investigación I.C.B.O., y consistirá de lo siguiente:
 Para Lugares Interiores y Exteriores Secos, los anclajes serán Hilti HD1 304 SS o su
equivalente aprobado.
 No se aceptarán los dispositivos de empernado diferido para:
 Lugares Húmedos
 Anclaje de maquinaria o equipo vibrante

 Galvanizado
 Hierro y Acero. ASTM A123, con peso promedio por metro cuadrado de 0.6 kg. y no
menos de 0.5 kg /m2.
 Artículos de Ferretería de Metal Ferroso. ASTM A153 con un peso promedio de
revestimiento de 0.4 kg /m2.
 Material de Retoque para Capas Galvanizadas. Las capas galvanizadas estropeadas o
dañadas durante el montaje o fabricación serán reparadas con el uso de DRYGALV,
fabricado por la Compañía American Solder and Flux, Aleación Galvanizada (Galvalloy),
Ión Galvanizado (Galvion), Oleo de Corrosión (RustOleum) 7085 Compuesto de
Galvanizado en Frío, o su equivalente, aplicado en concordancia con las instrucciones
del fabricante.

 Electrodos de Soldadura

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

 Electrodos de acero. Los electrodos de soldadura serán conforme al AWS D1.1,

excepto que las varas o electrodos E7024 no serán utilizados.
 Electrodos de acero inoxidable. Soldar acero inoxidable con electrodos y técnicas
según lo contenido en la Especificación de Serie AWS A5 correspondiente, y según lo
recomendado en las Técnicas y Propiedades de Acero Inoxidable de Cromo-Níquel
Austénítico Soldado publicadas por la Compañía Internacional de Níquel, Inc., Nueva
York, Nueva York.
 Electrodos de Aluminio. Dependiendo de las aleaciones que se hayan soldado, sólo
utilizar arco protegido de gas inerte o un proceso de soldadura resistente con
aleaciones de relleno conforme al UBC. Estándar No. 28, Tabla 28-1-C. No utilizar
ningún proceso que requiera de un flujo de soldadura.

 Plancha Estriada. La plancha estriada será conforme a la Especificación Federal QQ-

F461. Las rebabas tendrán forma de diamante y con ángulos y patrones opuestos.
Utilizar la aleación de aluminio 6061-T6 excepto donde se muestre acero en los Planos.
El acero será acero al carbono ASTM A36, galvanizado por inmersión en caliente luego
de su fabricación.

 Manejar todos los materiales con cuidado durante el transporte, evitando el daño a las
capas protectoras aplicadas en fábrica. Entregar los artículos fabricados en los
empaques del fabricante. Almacenar todas las materiales in situ, sobre el suelo, en
plataformas, vigas, u otros soportes. Mantener los materiales libres de grasa, suciedad
y de cualquier otra materia extraña. Proteger los materiales de la corrosión.

Método de Construcción
Antes de la fabricación o entrega, presentar lo siguiente y obtener la aprobación del
Inspector:
Planos de Taller y Planos de Montaje. Mostrar la lista de materiales y especificación,
detalles de construcción y fabricación, diagramas de distribución y montaje y método de
anclaje o unión a la construcción adyacente. Dar ubicación, tipo, tamaño y envergadura
de la soldadura y de las conexiones empernadas y distinguir claramente entre las
conexiones de fábrica y las de campo. Antes de la presentación, coordinar los planos de
taller con los trabajos relacionados para asegurar el encaje apropiado de los
ensamblajes.

Realizar el trabajo conforme a los planos de taller aprobados.

 Hojas de trabajo del catálogo mostrando los cortes ilustrados del artículo a ser
entregado, serán presentados con los detalles a escala y dimensiones para los artículos
fabricados estándar.
 En donde los artículos deban encajar y concordar con las superficies acabadas y/o los
espacios construidos, tomar medidas in-situ y no de los Planos. En donde se deba
poner concreto u otros materiales en puntos exactos para recibir cargas, proveer
asistencia y dirección necesarias para permitir que otras actividades se realicen de
manera apropiada. En donde haya conectores soldados o concreto, accesorios de
inserción que son requeridos para recibir cargas, los planos de taller mostrarán los
puntos exactos requeridos y se suministrará la totalidad de dichos planos a los
responsables que se encargasen de instalar los conectores o insertos.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Condiciones de Obra y Mediciones

Examen. Examinar el trabajo y superficies involucrados antes de comenzar con el
trabajo especificado en esta Sección. Informar al Inspector, por escrito, de las
condiciones que impedirán el desarrollo apropiado de este trabajo. El inicio del trabajo
sin hacer un informe al Inspector constituye la aceptación de las condiciones por parte
del Contratista y cualquier reparación o eliminación y reemplazo del trabajo que resulte
de condiciones inapropiadas se realizará sin costo adicional para el Contratante.
Verificar Condiciones. Verificar las dimensiones y las condiciones reales de sitio para
asegurar el acondicionamiento apropiado.

Requerimientos Generales de Fabricación e Instalación

 Estándares. Los metales ferrosos serán limpiados totalmente de toda escama y

oxidación suelta antes de ser fabricados. Las piezas acabadas estarán libres de
torceduras, dobladuras, o empalmes abiertos, y presentarán una apariencia de trabajo
ordenado al ser terminados. El trabajo de acero será conforme a las mejores prácticas
presentadas en las "Especificaciones para el Diseño, Fabricación y Montaje de Acero
Estructural para Edificios" del Instituto Americano de Construcción en Acero, última
edición. El trabajo en aluminio será conforme a los requerimientos aplicables del
"Manual de Especificaciones para Estructuras y Construcción de Aluminio", de la
Asociación de Aluminio, última edición.

 Soldadura. Toda soldadura se realizará acorde con el "Código de Soldadura Estructural-

Acero", AWS D1.1 y las revisiones actuales. Sin embargo, en donde se utilice los
procesos de Soldadura de Gas con Arco Metálico (GMAW) el modo de corto circuito
será utilizado sólo para material de calibre ligero (2.6 mm y menos). Los soldadores
serán calificados por pruebas de acuerdo con el AWS B3.0.
 La soldadura de aluminio será conforme a los requerimientos aplicables del UBC
Capítulo 28 y a los requerimientos en detalle del AWS y la Asociación de Aluminio.

 Fabricación General e Instalación. Utilizando el stock nuevo especificado de tamaños

estándar especificados o detallados, fabricar en taller produciendo trabajo metálico de
alto grado. Moldear y fabricar para lograr las condiciones requeridas. Incluir grapas,
correas, pernos, tuercas y otros sujetadores necesarios para asegurar la obra.
Conformar el trabajo aplicable a la última edición de los Estándares Referenciados.
Hacer y ajustar fuertemente y de manera precisa los empalmes y las intersecciones en
planos alineados con sujetadores seguros y adecuados. Todo el trabajo en metales será
montado a plomo, nivelado en línea y en la ubicación designada. Las soldaduras en
obra en superficie expuesta serán hechas a tierra y de acabado liso. Las conexiones
serán empernadas o soldadas de acuerdo a lo indicado en los Planos. Luego de la
instalación, todo el trabajo se dejará limpio y ordenado, listo para el pintado o
revestimiento de la obra.
 Coordinar el trabajo de esta Sección con los trabajos relacionados. Poner especial
atención a los artículos a ser empotrados en el trabajo de concreto. Suministrar todo el
punzonado y perforaciones indicados o requeridos para añadir otro trabajo al de esta
Sección.
 No cortar en obra o alterar la integridad estructural de las piezas sin la aprobación
explícita del Inspector.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

 Colocar mortero debajo de las planchas de base.

 Protección. Suministrar y ser responsable de la protección y reparación de las

superficies adyacentes y las áreas que pudieran dañarse como resultado del trabajo de
esta Sección. Proteger el trabajo realizado aquí hasta la culminación y la aceptación
final del proyecto por parte del Inspector. Reparar o reemplazar todo el trabajo dañado
o defectuoso a su condición original especificada, sin costo adicional para el
Contratante.
 Proteger las superficies de piso acabadas y el trabajo adyacente del daño. Los pisos de
concreto no serán sobrecargados. El equipo móvil utilizado en la colocación de acero
deberá tener llantas neumáticas. Las piezas de acero no serán colocadas directamente
en los pisos; utilizar cojines de madera u otro material para amortiguar.
 Cuando se realice soldaduras cerca ha un vidrio o a superficies acabadas, se protegerá
tales superficies del daño que pudiera producir las chispas, la salpicadura o los pedazos
de metal de la soldadura.

 Tolerancias. Cumplir con las tolerancias especificadas en los estándares y códigos

referenciados.

Sistema de Control de Calidad

A menos que se especifique lo contrario, todo trabajo especificado aquí será conforme a
los requerimientos aplicables de los siguientes códigos y especificaciones:
A. Fabricación y Montaje. La Fabricación y montaje estructural y trabajo en metal
misceláneo será en concordancia con la última edición de la "Especificación para el
Diseño, Fabricación y Montaje de Acero para Edificios", y el "Código de Práctica
Estándar para Edificios y Puentes de Acero" del AISC, excepto cuando haya una
discrepancia entre los Planos y esta especificación, prevalecerán los Planos.
B. Inspecciones Continuas. Toda soldadura y empernado de alta resistencia será
inspeccionado por el Inspector. Notificar al Inspector al menos con 24 horas de
anticipación de toda soldadura programada y empernado de alta resistencia de los
ensamblajes estructurales de acero.

Partidas Específicas

El Contratista chequeará los Planos y otras secciones de especificaciones, determinará

los requerimientos de los otros trabajos, y proveerá todas las partidas misceláneas de
hierro y acero requeridos para completar todo el trabajo. Suministrará sujetadores y
conectores de tipos aprobados, sean o no indicados

Método de Medición:
Se medirá por unidad de trabajo realizado y deberá ser aprobada por el supervisor.

Forma de Pago:

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Se pagará por el trabajo terminado, tomando en cuenta la Norma de Medición y la

Unidad

02.01.08.PINTURA
02.01.08.01.PINTURA BITUMINOSA PARA IMPERMEABILIZACION ZONAS HUMEDAS
Descripción
Comprende la aplicación de uno o dos manos de pintura tipo látex, de buena calidad, en
la superficie de los muros Exteriores de la captación y deben ser resistentes a la
intemperie.
El color de las pinturas será decidido por el Ingeniero residente de obra/contratista,
previa coordinación del Ingeniero Supervisor.
Unidad de Medida
La unidad de medida será por metro cuadrado (m2.).
Forma de Pago
El trabajo realizado de acuerdo al metrado de esta partida, será pagado de conformidad
al precio unitario del Contrato, por metro cuadrado (m2.) y constituirá compensación
total por toda mano de obra, beneficios sociales, IGV, equipos, herramientas, materiales
e imprevistos necesarios para completar satisfactoriamente el trabajo, de acuerdo plano
del proyecto.

02.01.08.02.PINTURA EN TAPA SANITARIA

ITEM 02.01.08.01
02.01.09.INSTALACIONES SANITARIAS
02.01.09.01.SUMINISTRO E INSTALACION DE ACCESORIOS DE CONDUCCION
(CAPTACION DE FONDO)
ITEM 02.01.06.01
02.01.09.02.SUMINISTRO E INSTALACION DE ACCESORIOS DE LIMPIA Y REBOSE
(CAPTACION DE FONDO 1.5LPS)
ITEM 02.01.06.01

02.01.010.VARIOS
02.01.010.01.SUMINISTRO E INSTALACION DE TUBERIA DE VENTILACION DE F°G°
DESCRIPCION
Está referida a las columnas de concreto armado del pase aéreo, cuya finalidad es
soportar los cables que apoyarán a la tubería.
MATERIALES:
Para esta partida se utilizará concreto 175 Kg/Cm² cemento – hormigón. Para la
preparación del concreto sólo podrá emplearse agua potable o agua limpia de buena
calidad, libre de materia orgánica y otras impurezas que puedan dañar el concreto.
MÉTODO DE CONSTRUCCIÓN:
Se proveerá de encofrado a las columnas y dados de concreto luego de ser encofrados,
siendo sus dimensiones las indicadas en los planos correspondientes.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

ENSAYOS DE CALIDAD:
Se tomarán muestras de concreto usadas para posterior ensayo en el laboratorio. Las
probetas de concreto se curarán a ASTM-31. Las pruebas de compresión se regirán
ASTM-39
Un ensayo se probará a los 7 días y los otros a los 21 días.
MEDICIONES PARA EL PAGO.
El cómputo total del concreto se obtiene sumando el volumen de cada uno de sus
tramos. El volumen de un tramo es igual al producto del ancho por el alto y por la
longitud efectiva. En tramos que se cruzan se medirá la intersección una sola vez, Se
efectuará por Metro Cúbico (M3) para el concreto por el precio unitario del contrato
entendiéndose que dicho precio y pago constituirá compensación total

02.01.011.CERCO PERIMETRICO
02.01.011.01.TRABAJOS PRELIMINARES
02.01.011.01.01. LIMPIEZA DEL TERRENO MANUAL
ITEM 02.01.01.01
02.01.011.01.02. TRAZO Y REPLANTEO INICAL
ITEM 02.01.01.02
02.01.011.01.03. TRAZO Y REPLANTEO FINAL
ITEM 02.01.01.03
02.01.011.02.MOVIMIENTO DE TIERRAS
02.01.011.02.01. EXCAVACION MANUAL EN TERRENO NORMAL
ITEM 02.01.02.01.01
02.01.011.02.02. NIVELACION COMPACTACION MANUAL DE TERRENO NORMAL
ITEM 02.01.02.02.02
02.01.011.02.03. ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50M)
ITEM 02.01.02.01.02
02.01.011.03.OBRAS DE CONCRETO SIMPLE
02.01.011.03.01. CONCRETO f'c=175 kg/cm2 EN DADO DE COLUMNAS
ITEM 02.01.03.05
02.01.011.04.CARPINTERIA METALICA
02.01.011.04.01. SUMINISTRO Y COLOCACION DE COLUMNAS DE TUBO DE F°G°
DE 2"x2.5M
DESCRIPCION:
Se deberá tomar en cuenta lo siguiente:
• Precaución para evitar cualquier daño a la tubería durante su transporte y su entrega
hasta el lugar de la obra.
• Extremo cuidado al cargar y descargar las tuberías y sus accesorios.
• Reemplazar la tubería si durante el proceso de transporte y/o manipuleo ha sufrido
daño.
• Almacenar las válvulas, accesorios y/o empaquetaduras de las uniones de la tubería
en un lugar fresco y protegidos de la luz solar, calor, aceite o grasa.
Requisitos Previos:

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

• Para la instalación se deberá ubicar longitudinalmente la tubería al lado de la zanja, en

el lado opuesto donde se ha colocado el material excavado para protegerla del tráfico.
• Antes de proceder a su instalación, deberá verificarse su buen estado, conjuntamente
con sus correspondientes accesorios y/o empaquetaduras.
• Durante la instalación, las tuberías deberán permanecer limpias en su interior, en todo
momento debe evitarse el ingreso de elementos extraños o tierra.
FORMA Y MEDICION DE PAGO:
El pago se hará por metro lineal (ml) de acuerdo al precio unitario definido en el
presupuesto, entendiéndose que dicho pago constituye compensación completa para
toda la mano de obra, equipo, herramientas y demás conceptos necesarios para
completar esta partida.
UNIDAD DE MEDIDA: m
02.01.011.04.02. ANGULO DE FIERRO DE 3/4"x3/4"x3/16"
DESCRIPCIÓN:

Esta partida corresponde a la adquisición y colocación de los angulos de acero, 90°X1

1/2X1 1/2X3/16” y una altura promedio de 2.00 m. Los cuáles serán colocados
alrededor de la estructura con la finalidad de formar el cerco perimétrico.

MÉTODO DE MEDIDA:

Se medirá por metros (m) de ángulo de acero.

FORMA DE PAGO:

Dicha partida será pagada por metro lineal y según el precio unitario que figura en el
presupuesto, en el cual se considera el pago de mano de obra, materiales y las
herramientas necesarias para realizar dicha actividad.

02.01.011.04.03. SUMINISTRO E INSTALACION DE MALLA METALICA N°10

COCADAS 2"x2"
MÉTODO DE MEDIDA:
Este ítem comprende la provisión y colocación la malla olímpica principal del
Cerco perimetral. Fabricada según Las presentes especificaciones y según las
dimensiones establecidas en planos de proyecto. Este ítem incluye además la
provisión y colocación de toda la quincallería necesaria como la chapa, bisagras,
aldabas, jaladores, etc.
Materiales, herramientas y equipo
Serán suministrados por el contratista. Se emplearán materiales de primera
clase asegurando la rigidez del tesado. Para los rigidizadores se utilizarán

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

angulares de 1”. La pintura anticorrosiva a utilizarse será de marca reconocida y

color aprobados por el Supervisor de Obra. Los soportes laterales serán tubos
circulares de 2”. La tubería a emplearse será de fierro galvanizado del diámetro
2” o el indicado en los planos y será de grano fino, homogéneo y no deberá
presentar en la superficie o en el interior de su masa grietas u otra clase de
defectos. La malla olímpica será de alambre galvanizado No. 8 y con aberturas
de forma rómbica de 2x2 pulgadas.
Procedimiento para la ejecución
La colocación se ceñirá estrictamente a los planos de detalle y a las
instrucciones escritas por el Supervisor de Obra. Las soldaduras deberán ser
pulidas. Antes de su colocación, deben recibir dos manos de pintura
anticorrosiva. Las puertas metálicas serán fijadas mediante tres bisagras de 4” y
serán colocadas en un número de 4 a cada lado. El armado se realizará tesando
la malla olímpica a un bastidor construido en perfiles angulares de 1”x 1”, todo el
perímetro deberá ir perfectamente soldado. El bastidor junto con la malla será
soldada al marco por medio de perfiles angulares de la misma sección, el marco
será de tubo circular de 1” de diámetro en el cual se colocarán las bisagras que
irán unidas a su vez a los postes principales que sujetan la malla olímpica.
MÉTODO DE MEDIDA:
Unidad de medida: Unidad (UND)
FORMA DE PAGO:
La obra ejecutada se pagará unidad (Und), aplicando el costo unitario
correspondiente, entendiéndose que dicho precio y pago constituirán
compensación total (mano de obra, leyes sociales, equipo, herramientas,
impuestos y cualquier otro insumo o suministro que se requiere para la ejecución
del trabajo)

02.01.011.04.04. SUMINISTRO Y COLOCACION DE ALAMBRE PUAS P/CERCO

DESCRIPCIÓN:
Se deberá realizar los trabajos topográficos necesarios para el trazo y replanteo de
la obra, tales como: ubicación y fijación de ejes y líneas de referencia por medio de
puntos ubicados en elementos inamovibles.
Colocación de Postes de Madera:
Comprende la colocación de postes de madera de la zona, rollizo de 4” de
diámetro, con una altura total de 2.5 m colocados en dados de concreto de f’c =
140 Kg/cm2 + 30% P.M. Estos postes de madera serán instalados perimetralmente
distanciados de acuerdo a los planos.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Se colocará los postes en el centro de la sección cuadrada excavada y rellenada

con concreto manteniendo la verticalidad y alineamiento de acuerdo lo indicado en
los planos correspondientes.
Colocación de Alambres de Púas:
La instalación de esta partida se realizará mediante el uso de alambre de púas
sujetadas con grapas de metal sobre postes de madera rolliza de eucalipto de 4”
de diámetro, los alambres estarán separados entre sí 20 cm.
FORMAS DE MEDICIÓN Y PAGO:
El pago se efectuará en m, al precio unitario de contrato. El precio unitario
comprende todos los costos de materiales, mano de obra con beneficios sociales,
herramientas, equipos, implementos de seguridad e imprevistos necesarios para
culminar esta partida a entera satisfacción del Supervisor.
Se realizará de acuerdo al metrado verificado en obra por el Ingº Inspector y/o
Supervisor y se medirá por el total en (m).
UNIDAD DE MEDICIÓN: m

02.01.011.04.05. CERRAJERIA PARA PUERTA PRINCIPAL

DESCRIPCIÓN:

Los elementos a utilizarse serán perfiles, barras, platinas de fierro dulce, cuyas
dimensiones serán especificadas en los planos correspondientes. Todos los
elementos de fierro deberán utilizarse en obra con protección anticorrosivo; las
soldaduras serán pulidas para conseguir un perfecto acabado y deberán
proporcionar al elemento la resistencia necesaria para que no se deforme al ser
ensamblado ni cuando sea sometido a los esfuerzos de trabajo.
El imprimante anticorrosivo se aplicará con brocha, sobre él se aplicarán dos
capas de esmalte negro. Las ventanas llevarán manijas de bronce color natural.

MÉTODO DE MEDICIÓN:

La unidad de medida para el pago de la partida es por METRO CUADRADO (M2)

colocada, y la valorización se efectuará según los avances reales de obra, previa
inspección del ingeniero supervisor.

FORMA DE PAGO:

El pago de la siguiente partida es por metro cuadrado. El precio unitario

comprende todos los costos de mano de obra con beneficios sociales,
herramientas, y otros necesarios para realizar dicho trabajo.
02.02.CAMARA DE REUNION
02.02.01.TRABAJOS PRELIMINARES
02.02.01.01.ELIMINACION DE OBSTACULOS ARBUSTOS Y MALEZAS (A PULSO)

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

ITEM 02.01.02.01.02
02.02.01.02.TRAZO Y REPLANTEO INICAL
ITEM 02.01.01.02
02.02.01.03.TRAZO Y REPLANTEO FINAL
ITEM 02.01.01.03
02.02.02.MOVIMIENTO DE TIERRAS
02.02.02.01.MOVIMIENTO DE TIERRAS PARA ESTRUCTURA
02.02.02.01.01. EXCAVACION MANUAL EN TERRENO NORMAL
ITEM 02.01.02.01.01
02.02.02.01.02. NIVELACION COMPACTACION MANUAL PARA ESTRUCTURAS DE
TERRENO NORMAL
ITEM 02.01.02.02.02
02.02.02.01.03. ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50M)
ITEM 02.01.02.01.02
02.02.02.02.MOVIMIENTO DE TIERRAS PARA LINEA DE REBOSE
02.02.02.02.01. EXCAVACION DE ZANJAS 0.60x1.00 EN TERRENO NORMAL
ITEM 02.01.02.01.01
02.02.02.02.02. REFINE Y NIVELACION DE FONDO ZANJA B=0.40M
ITEM 02.01.02.03.02
02.02.02.02.03. CAMA DE APOYO PARA TUBERIA CON MATERIAL DE PRESTAMO
E=0.10cm, B=0.40m
ITEM 02.01.02.03.03
02.02.02.02.04. RELLENO Y COMPACTADO C/EQUIPO C/MAT CLASIFICADO DE
ZANJA DE 0.40x0.50
ITEM 02.01.02.02.03
02.02.02.02.05. ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50M)
ITEM 02.01.02.01.02
02.02.03.OBRAS DE CONCRETO SIMPLE
02.02.03.01.CONCRETO f´c = 100 kg/cm2 PARA SOLADO
ITEM 02.01.03.03
02.02.03.02.CONCRETO f'c=140 kg/cm2 (0.30x0.20x0.20) PARA DADO
ITEM 02.01.03.05
02.02.03.03.ASENTADO DE PIEDRA F'c=140Kg/Cm2 + 30%PM
02.02.04.CONCRETO ARMADO
02.02.04.01.CONCRETO f'c=280 kg/cm2 PARA CAMARAS
ITEM 02.01.03.05
02.02.04.02.ENCOFRADO Y DESENCOFRADO NORMAL MURO REFORZADO
ITEM 02.01.03.02
02.02.04.03.ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60
ITEM 02.01.04.01.03
02.02.05.REVOQUES Y ENLUCIDOS
02.02.05.01.TARRAJEO EXTERIOR C:A 1:5 e=1.5 cm
ITEM 02.01.05.01
02.02.05.02.TARRAJEO INTERIOR C/IMPERMEABILIZANTE MEZCLA 1:2 E=2cm
ITEM 02.01.05.02
02.02.06.FILTROS
02.02.06.01.FILTRO DE GRAVA Ø 1/2"
DESCRIPCION:
Características

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

La grava consistirá de partículas limpias, firmes, durables, basalto y bien

redondeadas, con tamaño de grano y granulación seleccionados.
Se respetará estrictamente la granulometría indicada en los planos
correspondientes, y no se aceptará una desviación del tamaño, superior al 5%.
Espesor del Material Filtrante
El espesor del material filtrante para la estructura será la indicada en los planos
Almacenamiento del Material de Filtrante
El Contratista se hará responsable de asegurar que el material filtrante no sea
contaminado durante su instalación.
FORMA Y MEDICION DE PAGO:
El suministro e instalación de los filtros se medirán en metros cúbicos (m3). Para tal
efecto se determinarán los volúmenes rellenados de acuerdo al método del
promedio de las áreas extremas entre las estaciones que se requieran. Después de
la colocación del lecho filtrante se procederá a limpiar y eliminar todo el material
excedente de la zona de trabajo.
El pago se efectuará por metros cúbicos (m3) de acuerdo al precio unitario de la
partida, entendiéndose que dicho precio y pago constituirá la compensación total por
la mano de obra, equipo, herramientas e imprevistos necesarios para la ejecución de
la partida indicada en el presupuesto.
UNIDAD DE MEDIDA: M3
02.02.07.CARPINTERIA METALICA
02.02.07.01.TAPA SANITARIA DE ACERO INOXIDABLE DE 0.60x0.60m
ITEM 02.01.07.01
02.02.07.02.TAPA METALICA SANITARIA DE 0.60x0.60M CON MECANISMO DE
SEGURIDAD
ITEM 02.01.07.01
02.02.08.PINTURA
02.02.08.01.PINTURA BITUMINOSA PARA IMPERMEABILIZACION ZONAS HUMEDAS
ITEM 02.01.08.01
02.02.08.02.PINTURA EN TAPA SANITARIA
ITEM 02.01.08.01
02.02.09.INSTALACIONES SANITARIAS
02.02.09.01.SUM. E INST. DE ACCESORIOS EN CAMARA DE REUNION INGRESO
DESCRIPCION:
La fabricación de la tubería para Alcantarillado, se efectúa bajo un estricto cumplimiento
de las Normas Técnicas Nacionales ISO 4435 y la adopción de exigentes estándares
propios que garantizan la calidad de la tubería, traducida en una eficiencia tecnológica
de fabricación, calidad de materia prima, espesores correctos y diámetros exactos que
corresponden a cada necesidad.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

La Normalización establece las características dimensiónales y de resistencia para

satisfacer las diversas exigencias del uso práctico.

NORMAS INTERNACIONALES (ISO)

La tendencia de una nueva Norma Nacional que se refiere específicamente a tubos de
PVC UF para alcantarillado, es tomar como base las siguientes normas internacionales
ISO.
ISO 4435 (1991) Unplasticized poly (vinyl chloride) (PVC - UF) piper and fittings
forburied drainage and sewerage systems - specifications.ISO 4065 (1978)
Thermoplastic Pipes - Universal wall thickness table
CARACTERÍSTICAS TÉCNICAS TUB. 200 mm, S-25 y S-20
- Peso Aprox. En kilos 14.104 gr./cm3
- Longitud Lt m=6
- Diámetro Exterior mm=200
- Longitud Útil Lu= 5.82m.
- Espesor mínimo e=3.90mm.
- Resistencia a ácidos Excelente
- Resistencia a álcalis Excelente
- Resistencia a H2SO4 Excelente
- Sistema de Empalme Unión Flexible
- Inflamabilidad Auto extinguible
ENSAMBLES
La obtención de un adecuado ensamblaje depende del cumplimiento de requerimientos
específicos dados por el fabricante, considerando que no solo es importante la
estanqueidad del empalme, sino que además, debe permitir cierta flexibilidad y la
posibilidad de su rápida y fácil concreción en obra.
La tubería de alcantarillado de Unión Flexible KM., es suministrada con un extremo
biselado, a fin de facilitar la instalación.
SISTEMA DE EMPALME UNIÓN FLEXIBLE KM.
Limpie cuidadosamente el interior de la campana y el anillo e introdúzcalo en la forma
indicada en la figura (el alvéolo grueso en el interior de la campana).
Aplique el lubricante en la parte expuesta del anillo de caucho y la espiga del tubo a
instalar. A continuación, el instalador presenta el tubo cuidando que el chaflán quede
insertado en el anillo, mientras que otro operario procede a empujar el tubo hasta el
fondo, retirándolo luego 1cm. Esta operación puede efectuarse con ayuda de una
barreta y un taco de madera.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

Almacenaje. - Un frecuente problema que se tiene en los almacenes de los

distribuidores y en los proyectos de construcción que utilizan tubería de PVC UF, son
los daños que los mismos sufren durante el período de almacenaje. Las siguientes
prácticas y procedimientos son recomendados a fin de prevenir daños en la tubería y
accesorios complementarios:
A. Tubos. -
- El almacén de la tubería de PVC UF, debe estar situado lo más cerca posible a la obra.
El almacenaje de larga duración a un costado de la zanja no es aconsejable. Los tubos
deben ser traídos desde el almacén al sitio de utilización, a medida que se los necesita.
- Los tubos deben apilarse en forma horizontal, sobre maderas de 10 cm. De ancho
aproximadamente, distanciados como máximo 1.50m. de manera tal que las campanas
de los mismos queden alternadas y sobresalientes, libres de toda presión exterior. La
altura de cada pila no debe sobrepasar un metro y medio (1.5m.).
- Los tubos deben ser almacenados al abrigo del sol, para lo cual es conveniente usar
tinglados; si en cambio se emplearan lonas o fibras plásticas de color negro, se ha de
dejar una ventilación adecuada en la parte superior de la pila. Es recomendable
almacenar la tubería separando diámetros y clases.
B. Accesorios. –
- Los accesorios o piezas especiales de PVC, que son complemento de la tubería,
generalmente se despachan a granel, debiendo almacenarse en bodegas frescas o
bajo techo hasta el momento de su utilización.
- Anillos de Caucho no deben almacenarse al aire libre, debiéndose proteger de los rayos
solares.
TRANSPORTE
- La carga de los camiones debe efectuarse evitando los manipuleos rudos y los tubos
deben acomodarse de manera que no sufran daño durante el transporte. En caso de
emplear material para ataduras (cáñamo, totora o flejes), este no deberá producir
indentaciones, raspaduras o aplastamiento de los tubos.
- Es recomendable que el nivel de apilamiento de los tubos no exceda de 1.50m. con la
finalidad de proteger contra el aplastamiento los tubos de las camas inferiores.
- En caso sea necesario transportar tubería de PVC de distinta clase, deberán cargarse
primero los tubos de paredes más gruesas.
- Para efectos de economizar fletes, es posible introducir los tubos, unos dentro de otros,
cuando los diámetros lo permitan.

INSTALACIÓN DE LA LÍNEA

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

- Transporte de los tubos a la zanja: Se tendrán los mismo cuidados con los tubos que
fueron transportados y almacenados en obra, debiéndoseles disponer a lo largo de la
zanja y permanecer ahí el menor tiempo posible, a fin de evitar accidentes y
deformaciones.
- Asentamiento: Los tubos son bajados a zanja manualmente, teniendo en cuenta que la
generatriz inferior del tubo deba coincidir con el eje de la zanja y las campanas se
ubiquen en los nichos previamente excavados a fin de dar un apoyo continuo al tubo.
- Alineamiento y nivelación: A fin de mantener el adecuado nivel y alineamiento de la
tubería es necesario efectuar un control permanente de éstos conforme se va
desarrollando el tendido de la línea.
- Para ello contamos ya con una cama de apoyo o fondo de zanja de acuerdo con el nivel
del proyecto (nivelado) por lo que con la ayuda de un cordel es posible controlar
permanentemente el alineamiento y nivelación de la línea.
- Basta extender y templar el cordel a lo largo del tramo a instalar tanto sobre el lomo del
tubo tendido como a nivel del diámetro horizontal de la sección del tubo. Con ello
verificaremos la nivelación y el alineamiento respectivamente.
PRUEBA DE ALINEAMIENTO
Todos los tramos serán inspeccionados visualmente para verificar la precisión del
alineamiento y que la línea se encuentre libre de obstrucciones. El diámetro completo
de la tubería deberá poder ser visto cuando se observe entre buzones consecutivos,
esta prueba debe ser efectuada mediante el empleo de espejos colocados a 45º en el
interior de los buzones.
PRUEBA DE NIVELACIÓN. - (Pendiente).
Se efectuará nivelando los fondos terminados de los buzones y la clave de la tubería
cada 10 m
PRUEBA DE DEFLEXIÓN
Se verificará en todos los tramos que la deflexión en la tubería instalada no supere el
nivel máximo permisible del 7.5% del diámetro interno del tubo (consultar la Norma
Técnica Nacional al respecto).
Para la verificación de esta prueba se hará pasar una “bola” de madera compacta o un
“mandril” (cilindro metálico de 30 cm. De largo) con un diámetro equivalente al 92.5%
del diámetro interno del tubo, la misma que deberá rodar libremente en el interior del
tubo o deslizarse al ser tirado por medio de un cable desde el buzón extremo, en el
caso del cilindro metálico.
Una vez constatado el correcto resultado de las pruebas, se podrá proceder al relleno
de la zanja.
COMPORTAMIENTO ESTRUCTURAL DE LA TUBERÍA PVC UF.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

- Deflexión En Tuberías. - Cuando un tubo se encuentra instalado bajo tierra, queda

sometido a un régimen de cargas que afectan su comportamiento mecánico de acuerdo
a las propiedades físicas del mismo, las dimensiones de la zanja, el tipo de suelo y el
método de instalación de la tubería.
- El comportamiento de la tubería bajo dichas cargas será diferente dependiendo si es
rígida o flexible. En caso de ser rígida, las cargas aplicadas son absorbidas
completamente por el tubo mientras que en las tuberías flexibles parte de la carga es
absorbida por el tubo al tiempo que éste se deforma transmitiendo así la carga restante
al terreno que se encuentra a su alrededor.
- Las tuberías flexibles fallan por deflexión más que por ruptura en la pared del tubo como
es el caso de las tuberías rígidas.
- Tuberías Flexibles: Son aquellas que permiten deformaciones transversales de más de
30% sin que se fisure o rompa, por lo que los tubos PVC se encuentran catalogados
dentro de este grupo.
- Deflexión En Tuberías Flexibles: Al estar una tubería de PVC enterrada a cierta
profundidad y por tanto encontrarse sometida a una acción de cargas externas, ésta
tenderá a deformarse dependiendo del tipo de material de relleno y su grado de
compactación y de rigidez de la tubería.
La deformación ocasiona un incremento del diámetro horizontal con lo cual el diámetro
vertical de la sección transversal decrece. En el punto de falla inminente, la parte
superior de la tubería llega a ser prácticamente horizontal y un diferencial adicional de
carga puede originar una inversión de la curvatura con lo que la tubería colapso.
Las deflexiones en tubos PVC deben ser controladas y se debe tener una estimativa de
su magnitud de acuerdo a las condiciones de zanja y materiales de relleno, ya que ella
puede ocasionar restricciones en el área de flujo o filtraciones en las uniones. Así la
tubería debe ser diseñada para soportar las condiciones de carga extremas para cada
proyecto específico. En la tabla de reducción del área de flujo, podemos apreciar que
una deformación vertical diametral hasta del 20% no es significativa ya que genera una
reducción del orden de 4% en el área de flujo del círculo perfecto. Además de ello,
debemos tener en cuenta que de acuerdo a nuestro Reglamento Nacional de
Construcciones, el tirante máximo de flujo es 0.75 del diámetro de la tubería.
De otro lado, las Normas ASTM y UNIBELL, recomiendan valores de deflexión máximos
de 7.5% del diámetro del tubo, con lo cual se ha probado que las tuberías trabajan en
forma apropiada. La experiencia ha demostrado que cuando el sistema de instalación
va de acuerdo con las especificaciones, las deflexiones no sobrepasan los límites
establecidos.

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

La diferencia sustancial en el comportamiento de un tubo flexible y uno rígido, radica en

el hecho de que conforme la tubería PVC (flexible) se va deformando por acción de
cargas externas, transfiere la carga vertical en reacciones horizontales radiales y son
resistidas por la presión pasiva del material compactado alrededor del tubo.
Cuando la pared del tubo es rígida, lo anterior no ocurre, sino que toda la carga tiene
que ser soportada por el tubo, a diferencia de tubería de PVC que transfiere parte de la
carga al suelo alrededor del tubo.
FORMA Y MEDICION DE PAGO:
Para el metrado de esta partida deberá considerarse el avance por metro lineal (m), Por
metro lineal.
UNIDAD DE MEDIDA: ML

02.02.09.02.SUM. E INST. DE ACCESORIOS EN CAMARA DE REUNION LIMPIA Y

REBOSE
ITEM 02.02.09.01
02.02.09.03.SUM. E INST. DE ACCESORIOS EN CAMARA DE REUNION SALIDA
ITEM 02.02.09.01
02.02.010.VARIOS
02.02.010.01.SUMINISTRO E INSTALACION DE TUBERIA DE VENTILACION DE F°G°
ITEM 02.02.09.01
02.03.LINEA DE CONDUCCION
02.03.01.TRABAJOS PRELIMINARES
02.03.01.01.LIMPIEZA Y DESBROCE DE TERRENO MANUAL
DESCRIPCION:
Consiste en limpiar el área designada para el proyecto, de todos los árboles,
arbustos, y demás vegetación, obstáculos, basura e inclusive desarraigamiento de
muñones y retiro de todos los materiales inservibles que resulten de la limpieza y
deforestación. Dejando limpia las zonas a trabajarse para que se inicie con los
trabajos de excavación. No incluye elementos enterrados de ningún tipo.
FORMA Y MEDICION DE PAGO:
El pago se efectuará por mL en la forma indicada y aprobado por el Ing. Inspector
y/o Supervisor, al precio unitario de contrato. El precio unitario comprende todos
los costos de mano de obra con beneficios sociales, herramientas, implementos de
seguridad y otros necesarios para realizar dicho trabajo.
Durante la ejecución de los trabajos, el supervisor efectuara los siguientes
controles principales:
 Verificar que todo el terreno se encuentre libre de todo elemento que pueda
causar impedimento en el replanteo y la ejecución de la obra.
 Supervisar la correcta aplicación de los métodos de trabajo aceptados.
UNIDAD DE MEDIDA: mL

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

02.03.01.02.TRAZO Y REPLANTEO PRELIMINAR

ITEM 02.01.01.02
02.03.02.MOVIMIENTO DE TIERRAS
02.03.02.01.EXCAVACION MANUAL DE ZANJAS EN TERRENO NORMAL
ITEM 02.01.02.01.01
02.03.02.02.REFINE Y NIVELACION DE FONDO ZANJA B=0.40M
ITEM 02.01.02.03.02
02.03.02.03.CAMA DE APOYO PARA TUBERIA CON MATERIAL DE PRESTAMO
E=0.10cm, B=0.40m
ITEM 02.01.02.03.03
02.03.02.04.RELLENO Y COMPACTADO C/EQUIPO C/MAT CLASIFICADO DE ZANJA DE
0.40x0.50
ITEM 02.01.02.02.03
02.03.02.05.ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50M)
ITEM 02.01.02.01.02
02.03.03.SUMINISTRO E INSTALACION DE TUBERIAS
02.03.03.01.SUMINISTRO E INST. DE TUBERIA PVC PN7.5, NTP 399002 Ø = 2"
ITEM 02.02.09.01

02.03.03.02.SUM. E INST. DE ACCESORIOS DE PVC DN=2"

ITEM 02.02.09.01

02.03.03.03.PRUEBA HIDRAULICA+DESINFECCION TUBERIA

DESCRIPCION:
Esta partida comprende la doble prueba hidráulica de la tubería, la finalidad de esta partida
es la de verificar que todas las líneas de agua potable estén en correcto estado de
instalación, probadas contra fugas para poder cumplir con el fin a que han sido construidas.
Tanto en el proceso de la prueba como en los resultados serán dirigidos y verificados por la
Supervisión con asistencia de la contratista, debiendo este ultimo de proporcionar el
personal, material, aparatos de prueba, medición y cualquier otro elemento requerido para
las pruebas.
Proceso Constructivo:
Las pruebas de las líneas de agua se realizarán en dos etapas:
a) Prueba Hidráulica a Zanja Abierta:
- Para Redes Locales por Circuitos.
- Para Conexiones Domiciliarias, por Circuitos.
- Para Líneas de Conducción, Aducción, por tramos de la Misma clase de tubería.
b) Prueba Hidráulica a Zanja con Relleno Compactado.
- Para Redes con sus conexiones domiciliarias, que comprendan a todos los circuitos en
conjunto o a un grupo de circuitos.
FORMA DE MEDICIÓN Y PAGO:

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

El pago de esta partida se efectuará por precio unitario de acuerdo al avance respectivo de
partida y aprobado por el supervisor de obra los cuales están referidos al análisis de costos
unitarios del presupuesto de proyecto el cual satisface los gastos de herramientas, equipo,
mano de obra, leyes sociales, materiales e imprevistos; como el contrato es, a suma alzada
establece que se pagará el metrado establecido al final de partida. El método de medición
de esta partida es por unidad (m), de acuerdo a los metrados y presupuesto de proyecto.
UNIDAD DE MEDIDA: m.

02.04.VALVULA DE AIRE
02.04.01.TRABAJOS PRELIMINARES
02.04.01.01.LIMPIEZA DEL TERRENO MANUAL
ITEM 02.01.02.01.02
02.04.01.02.TRAZO Y REPLANTEO INICAL
ITEM 02.01.01.02
02.04.02.MOVIMIENTO DE TIERRAS PARA ESTRUCTURA
02.04.02.01.EXCAVACION MANUAL EN TERRENO NORMAL
ITEM 02.01.02.01.01
02.04.02.02.NIVELACION COMPACTACION MANUAL PARA ESTRUCTURAS DE
TERRENO NORMAL
ITEM 02.01.02.02.02
02.04.02.03.ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50M)
ITEM 02.01.02.01.02
02.04.03.OBRAS DE CONCRETO ARMADO
02.04.03.01.SOLADO DE CONCRETO F´c=100 Kg/cm² e=4"
ITEM 02.01.03.03
02.04.03.02.CONCRETO fc=210 kg/cm2
ITEM 02.01.03.05
02.04.03.03.ENCOFRADO Y DESENCOFRADO NORMAL MURO REFORZADO
ITEM 02.01.03.02
02.04.03.04.ACERO CORRUGADO FY= 4200 kg/cm2 GRADO 60
ITEM 02.01.04.01.03
02.04.04.REVOQUES ENLUCIDOS Y MOLDURAS
02.04.04.01.TARRAJEO EXTERIOR MEZCLA 1:5 E=1.5 cm
ITEM 02.01.05.01
02.04.04.02.TARRAJEO C/IMPERMEABILIZANTE MURO Y LOSA P/RESERVORIO
E=20MM C:A 1:3
ITEM 02.01.05.02
02.04.05.FILTROS
02.04.05.01.FILTRO DE GRAVA Ø 1/2"
ITEM 02.02.06.01
02.04.06.CARPINTERIA METALICA
02.04.06.01.TAPA SANITARIA DE ACERO INOXIDABLE DE 0.60x0.60m
ITEM 02.01.07.01
02.04.07.PINTURA
02.04.07.01.PINTURA ESMALTE EN EXTERIORES 2 MANOS
ITEM 02.01.08.01
02.04.07.02.PINTURA EN TAPA SANITARIA

MUNICIPALIDAD DISTRITAL DE YAUTAN

“REHABILITACION DEL SISTEMA DE SANEAMIENTO BASICO DE LA LOCALIDAD DE CACHIPAMPA ALTO, DISTRITO DE
YAUTAN PROVINCIA DE CASMA DEPARTAMENTO DE ANCASH”

ITEM 02.01.08.01
02.04.08.INSTALACIONES SANITARIAS
02.04.08.01.SUM. INST. ACCESORIO VALVULA DE AIRE LC
02.05.LINEA DE ADUCCION
02.05.01.TRABAJOS PRELIMINARES
02.05.01.01.LIMPIEZA Y DESBROCE DE TERRENO MANUAL
ITEM 02.01.02.01.01
02.05.01.02.TRAZO Y REPLANTEO PRELIMINAR
ITEM 02.01.01.02
02.05.02.MOVIMIENTO DE TIERRAS
02.05.02.01.EXCAVACION MANUAL DE ZANJAS EN TERRENO NORMAL 0.40x0.60 m
ITEM 02.01.02.01.01
02.05.02.02.REFINE Y NIVELACION DE FONDO ZANJA B=0.40M
ITEM 02.01.02.03.02
02.05.02.03.CAMA DE APOYO PARA TUBERIA CON MATERIAL DE PRESTAMO
E=0.10cm, B=0.40m
ITEM 02.01.02.03.03
02.05.02.04.RELLENO Y COMPACTADO C/EQUIPO C/MAT CLASIFICADO DE ZANJA DE
0.40x0.50
ITEM 02.01.02.02.03
02.05.02.05.ELIMINACION DE MATERIAL EXCEDENTE EN CARRETILLA (50M)
ITEM 02.01.02.01.02
02.05.03.SUMINISTRO E INSTALACION DE TUBERIAS
02.05.03.01.SUMINISTRO E INST. DE TUBERIA PVC PN10, NTP 399002 Ø =1 1/2"
ITEM 02.01.06.01
02.05.03.02.SUM. E INST. DE ACCESORIOS DE PVC DN=1 1/2"
ITEM 02.01.06.01
02.05.03.03.PRUEBA HIDRAULICA+DESINFECCION TUBERIA
ITEM 02.03.03.03
03. FLETE
03.01.FLETE TERRESTRE
DESCRIPCION:
El transporte se efectuará de acuerdo al requerimiento de materiales indicado en el
cronograma de avance de obra y con la aprobación del supervisor del proyecto.
FORMA Y MEDICION DE PAGO:
La medición del flete de materiales está presupuestada en Kg. calculada según reporte final
del total de insumos requeridos para la ejecución de obra, en ella están incluidos todos los
materiales presupuestados. En el caso de los agregados se considera como unidad de
medida el (glb) de material transportado, que considera la totalidad de los materiales
requeridos según reporte final del presupuesto.
UNIDAD DE MEDIDA: Glb

MUNICIPALIDAD DISTRITAL DE YAUTAN
