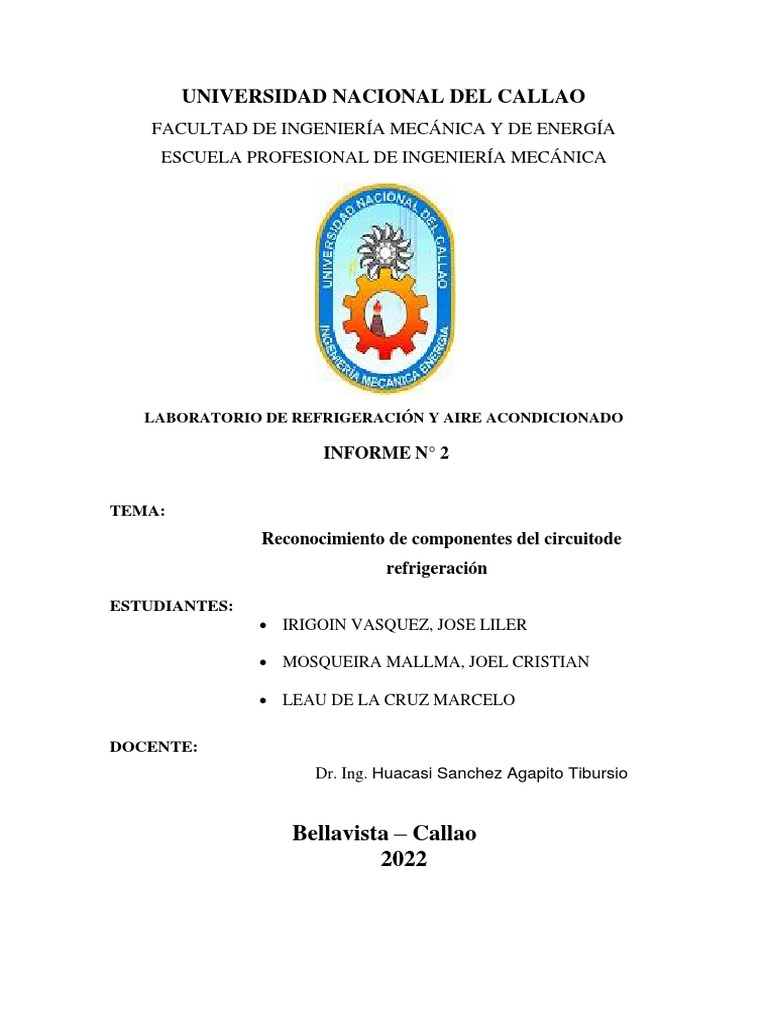

UNIVERSIDAD NACIONAL DEL CALLAO

FACULTAD DE INGENIERÍA MECÁNICA Y DE ENERGÍA


ESCUELA PROFESIONAL DE INGENIERÍA MECÁNICA

LABORATORIO DE REFRIGERACIÓN Y AIRE ACONDICIONADO

INFORME N° 2

TEMA:
Reconocimiento de componentes del circuitode
refrigeración

ESTUDIANTES:
• IRIGOIN VASQUEZ, JOSE LILER

• MOSQUEIRA MALLMA, JOEL CRISTIAN

• LEAU DE LA CRUZ MARCELO

DOCENTE:
Dr. Ing. Huacasi Sanchez Agapito Tibursio

Bellavista – Callao
2022
ÍNDICE
I. INTRODUCCIÓN ............................................................................................. 3
II. OBJETIVOS ..................................................................................................... 3
III. MARCO TEÓRICO ........................................................................................ 4
1. LA REFRIGERACIÓN ................................................................................ 4
2. TIPOS DE CICLOS .................................................................................... 4
2.1 Ciclo ideal de refrigeración por compresión................................................ 5
2.2. Ciclo real de refrigeración por compresión de vapor ........................... 5
2.3. Sistemas de refrigeración en cascada................................................. 6
2.4. Sistemas de refrigeración por compresión de múltiples etapas ........... 6
2.5. Sistemas de refrigeración de usos múltiples con un solo compresor .. 6
2.6. Sistemas de refrigeración por absorción ............................................. 6
3. ETAPAS DEL CICLO DE REFRIGERACIÓN ............................................ 7
3.1. Expansión ........................................................................................... 7
3.2. Evaporización ...................................................................................... 8
3.3. Compresión ......................................................................................... 8
3.4. Condensación ..................................................................................... 8
4. ELEMENTOS DEL CICLO DE REFRIGERACIÓN..................................... 9
4.1. Elementos principales ................................................................................ 9
4.2. Elementos secundarios ....................................................................... 9
5. FUNCIÓN DE LOS COMPONENTES DEL CICLO DE REFRIGERACIÓN
10
IV. MODULO DE LABORATORIO .................................................................... 11
a. Módulo de Instrucción de Refrigeración Industrial.................................... 11
b. Módulo de Instrucción de Refrigeración con doble Condensación ........... 12
c. Módulo Cámara Frigorífica tipo Forzado ..................................................... 13
d. Modulo Dual Conservador y Congelador ................................................. 14
e. Módulo de refrigeración FIME-UNAC modelo GUNT ET 411C ................ 15
V. MATERIALES NECESARIOS ........................................................................ 16
VI. CONCLUSIONES ........................................................................................ 16
VII. REFERENCIAS ........................................................................................... 16

TABLA DE ILUSTRACIONES
Fig. 1 Etapas de refrigeración ............................................................................ 4
Fig. 2 Etapas Del Ciclo De Refrigeración ........................................................... 8
Fig. 3 Componentes en un esquema clásico de Circuito Frigorífico ................... 9
I. INTRODUCCIÓN
Una de las principales áreas de aplicación de la termodinámica es la refrigeración
que es la transferencia de calor de una región de temperatura inferior hacia una
temperatura superior. Los dispositivos que producen refrigeración se llaman
refrigeradores y los ciclos en los que operan se denominan ciclos de
refrigeración.
El ciclo de refrigeración que se utiliza con más frecuencia es por compresión de
vapor, es un método de refrigeración que consiste en forzar mecánicamente la
circulación de un fluido refrigerante en un circuito cerrado creando zonas de alta
y baja presión con el propósito de que el fluido absorba calor en un lugar y lo
disipe en el otro, ocasionando que el refrigerante se evapore y se condense
alternadamente, otro ciclo de refrigeración que existe es el de refrigeración de
gas en el que el refrigerante permanece todo el tiempo en la fase gaseosa, el
ciclo de refrigeración en cascada en el que se utiliza más de un ciclo de
refrigeración, la refrigeración por absorción donde el refrigerante se disuelve en
un líquido antes de ser comprimido, y existe un ciclo especial que
es la refrigeración termoeléctrica donde la refrigeración es producida mediante
el paso de corriente eléctrica a través de dos materiales distintos.

II. OBJETIVOS
➢ Identificar cada uno de los componentes:
a) Principales
b) Secundarios
➢ comprender las funciones de cada componente.
III. MARCO TEÓRICO

1. LA REFRIGERACIÓN
Es un proceso que consiste en bajar o mantener el nivel de calor de un cuerpo o
un espacio. Considerando que realmente el frío no existe y que debe hablarse
de mayor o menor cantidad de calor o de mayor o menor nivel térmico (nivel que
se mide con la temperatura), refrigerar es un proceso termodinámico en el que
se extrae calor del objeto considerado (reduciendo su nivel térmico), y se lleva a
otro lugar capaz de admitir esa energía térmica sin problemas o con muy pocos
problemas. Los fluidos utilizados para llevar la energía calorífica de un espacio
a otro, son llamados refrigerantes. (WIKIPEDIA, 2021)

Fig. 1 Etapas de refrigeración

Fuente: https://www.kosner.es/ciclo-de-refrigeracion/

2. TIPOS DE CICLOS
El modo más utilizado para el enfriamiento artificial de espacios cerrados, se
consigue mediante los métodos de compresión y de absorción. El método por
compresión es el más utilizado, puesto que el método por absorción solo se suele
utilizar cuando hay una fuente de calor residual o barato, como en
la trigeneración. (WIKIPEDIA, 2021)
2.1 Ciclo ideal de refrigeración por compresión
En este ciclo de refrigeración el refrigerante se evapora y se condensa,
comprimiéndolo, alternativamente para luego volver a la fase de vapor. Está
compuesto por 4 procesos:

• Compresión isentrópica en un compresor.


• Disipación de calor a presión constante en un condensador.
• Estrangulamiento en un dispositivo de expansión y consiguiente
evaporación.
• Absorción de calor a presión constante en un evaporador.

De acuerdo a los procesos anteriores, el refrigerante entra al compresor en el


estado 1 como vapor saturado y se comprime isentrópicamente hasta la presión
del condensador. La temperatura del refrigerante aumenta durante el proceso de
compresión isentrópica, hasta un valor muy superior al de la temperatura del
medio circundante. Después el refrigerante entra en el condensador como vapor
sobrecalentado en el estado 2 y sale como líquido saturado en el estado 3, como
resultado de la disipación de calor hacia el entorno. El refrigerante, como líquido
saturado en el estado 3, se dilata hasta la presión del evaporador al pasar por
una válvula de expansión o por un tubo capilar. La temperatura del refrigerante
desciende por debajo de la temperatura del espacio refrigerado durante este
proceso. El refrigerante entra en el evaporador en el estado 4 como vapor
húmedo de baja calidad y se evapora por completo absorbiendo calor del espacio
refrigerado. El refrigerante sale del evaporador como vapor saturado y vuelve a
entrar al compresor completando el ciclo.

2.2. Ciclo real de refrigeración por compresión de vapor


Difiere de uno ideal debido a situaciones irreversibles que ocurren en varios
componentes. Dos fuentes comunes son la fricción del fluido y la transferencia
de calor hacia o desde los alrededores. El proceso de compresión real incluye
efectos de fricción, los cuales incrementan la entropía y la transferencia de calor
lo cual puede aumentar o disminuir la entropía dependiendo de la reacción.
2.3. Sistemas de refrigeración en cascada
Un ciclo de refrigeración en cascada consiste en efectuar el proceso de
refrigeración por etapas, es decir, dos o más ciclos de refrigeración que operan
en serie. En un ciclo de refrigeración de dos etapas, los ciclos se conectan por
medio de un intercambiador de calor en medio, el cual sirve como evaporador
para el ciclo superior y como condensador en el ciclo inferior. Suponiendo que el
intercambiador de calor está bien aislado y que las energías cinéticas y
potenciales son despreciables, la transferencia de calor del fluido en el ciclo
inferior debe ser igual a la transferencia de calor del fluido en el ciclo superior.
En el sistema de cascada los refrigerantes en ambos ciclos se suponen iguales.6

2.4. Sistemas de refrigeración por compresión de múltiples etapas


Cuando el fluido utilizado por todo el sistema de refrigeración en cascada es el
mismo, el intercambiador de calor se puede sustituir por una cámara de
mezclado puesto que tiene las mejores características de transferencia de calor.
A dichos sistemas se les denomina sistemas de refrigeración por compresión de
múltiples etapas. El proceso de compresión en este sistema es similar a
una compresión de dos etapas, entonces el trabajo del compresor disminuye.

2.5. Sistemas de refrigeración de usos múltiples con un solo


compresor
Algunas aplicaciones requieren refrigeración a más de una temperatura. Esto
puede lograse con una válvula de estrangulamiento independiente y un
compresor por separado para cada evaporador que opere a temperaturas
diferentes, sin embargo un modelo más práctico es enviar todos los flujos de
salida de los evaporadores a un solo compresor y dejar que este maneje el
proceso de compresión para el sistema completo.

2.6. Sistemas de refrigeración por absorción


Otra forma de refrigeración cuando se tiene una fuente de energía térmica barata
a unas temperaturas entre 80 y 200 °C es la refrigeración por absorción. El
principio de funcionamiento es semejante al ciclo de compresión: el refrigerante
absorbe calor al evaporarse y después se condensa para recomenzar el ciclo,
pero la diferencia estriba en que en vez de un compresor, como su nombre
indica, en estos sistemas de refrigeración el ciclo se cierra mediante la absorción
del refrigerante por un medio de transporte (o absorbente) y posterior separación
de la disolución por medio del calor para recomenzar el ciclo. Los ciclos de
refrigeración por absorción frecuentes son:

• Amoniaco-agua, donde el amoniaco (NH3) sirve como refrigerante y


el agua (H2O) es el absorbente.
• Agua-bromuro de litio, donde el agua (H2O) sirve como refrigerante y
el bromuro de litio (LiBr) como absorbente, siendo este sistema el que
mejores rendimientos tiene, aunque tiene el inconveniente de que no
puede funcionar a menos de 0 °C (temperatura de congelación del agua,
el refrigerante), lo que no obsta para los sistemas de refrigeración de
espacios habitados.

La refrigeración por compresión es un método de refrigeración que consiste


en forzar mecánicamente la circulación de un fluido refrigerante en un circuito
cerrado creando zonas de alta y baja presión con el propósito de que el fluido
absorba calor en un lugar y lo disipe en el otro.

3. ETAPAS DEL CICLO DE REFRIGERACIÓN

3.1. Expansión
El refrigerante en estado líquido, a alta temperatura y alta presión, fluye a través
del regulador hacia el evaporador. La presión del líquido se reduce a la presión
del evaporador cuando el líquido pasa por el regulador, de tal forma que la
temperatura de saturación del refrigerante entra en el evaporador y será en este
lugar donde disminuirá su temperatura para enfriarse. Una parte del líquido se
evapora al pasar por el regulador con el fin de reducir la temperatura del
refrigerante líquido hasta la temperatura de evaporización. (kosner, 2016)
3.2. Evaporización
En el evaporador el líquido se evapora a una temperatura y presión constante
gracias al calor latente suministrado por el refrigerante. La presión se mantiene
constante a pesar de que la temperatura del vapor aumenta debido al
sobrecalentamiento. El refrigerante se evapora completamente en el evaporador.
(kosner, 2016)

3.3. Compresión
Por la acción del compresor, el vapor resultante de la evaporación es aspirado
por el evaporador hasta la entrada del compresor. La temperatura y la presión
del vapor en el compresor aumentará debido a la propia compresión. El vapor de
alta temperatura y alta presión se descarga del compresor en la línea de
descarga. (kosner, 2016)

3.4. Condensación
El vapor fluye por la línea de descarga hacia el condensador donde libera el
calor hacia el exterior. Cuando el vapor libera su calor hacia el aire más frío, su
temperatura se reduce a la nueva temperatura de saturación correspondiente a
la nueva presión y el vapor se condensa, volviendo al estado líquido. Antes de
que el refrigerante alcance el fondo del condensador se condensa todo el vapor
y se enfría. El líquido enfriado llega al regulador y está listo para comenzar un
nuevo ciclo de refrigeración. (kosner, 2016)

Fig. 2 Etapas Del Ciclo De Refrigeración

Fuente: https://aireacondicionadonavalcarnero.com/web/subenfriamiento-y-recalientamiento/
4. ELEMENTOS DEL CICLO DE REFRIGERACIÓN

4.1. Elementos principales


• Compresor
• Evaporador
• Condensador
• Dispositivo de expansión

4.2. Elementos secundarios


• Filtro deshidratador
• Separador de aceite
• Indicador de humedad y líquido
• Presostato de baja presión
• Presostato de alta presión
• Acumulador de líquido
• Válvula de solenoide
• Tuberías

Fig. 3 Componentes en un esquema clásico de Circuito Frigorífico

Fuente: https://www.jgarridorefrigeracion.com/como-funciona-un-circuito-frigorifico/
5. FUNCIÓN DE LOS COMPONENTES DEL CICLO DE
REFRIGERACIÓN

COMPONENTE FUNCIÓN
Compresor Aspira el refrigerante en forma de vapor que proviene del evaporador
y lo transportar al condensador aumentando su presión y
su temperatura.
Condensador Tiene la función de poner en contacto el vapor refrigerante que
proviene del compresor con un medio condensante para licuarlo.
Evaporador Es el lugar de la instalación donde se produce el intercambio térmico
entre el refrigerante y el medio a enfriar.
Acumulador de Recipiente diseñado para evitar daños al compresor por inundación
de refrigerante.
refrigerante
Filtro Evita que impurezas o humedad pasen al componente de expansión.

Trampa Evita que el aceite entre al compresor.

Separador de Separa el aceite del refrigerante.

aceite
Termómetros Sensor de temperatura.

Presostatos Sensor de presión.

Visores Nos permiten leer la cantidad de refrigerante dentro del sistema.

Valvulas Elemento mecanico o electrico que permite regular la circulación de


liquidos.
Valvulas de Este elemento está localizado cerca del evaporador; la misión de
este es de controlar el paso de refrigerante y separar la parte de alta
expansión
presión con la de la baja presión.
Amperimetro Dispositivo que nos ayuda a leer el paso de corriente.

Voltimetro Instrumento que nos permite conocer el voltaje.

Controlador de Dispositivo digital que nos permite fijar la temperatura del sistema

temperatura
IV. MODULO DE LABORATORIO

a. Módulo de Instrucción de Refrigeración Industrial

Separador de
aceite
Serpentín del Válvula de Válvulas
condensador expansión

Motor eléctrico

Serpentín del
evaporador
Compresor
hermético de correa

Acumulador de
refrigerante
horizontal

Acumulador de
refrigerante

Filtro
b. Módulo de Instrucción de Refrigeración con doble Condensación

Serpentín del
Manómetro condensador

Manómetro

Compresor
hermético

Válvulas

Evaporador
c. Módulo Cámara Frigorífica tipo Forzado

Filtro

Válvulas
Visor

Manómetros
Amperímetro

Serpentin del Filtro


condensador

Compresor
hermético

Acumulador de refrigerante
d. Modulo Dual Conservador y Congelador

Evaporador Llave térmica


Evaporador

Termostato
Termostato

Voltímetro

Control de temp.

Manómetro

Termómetros
Amperímetro y voltímetro

Compresores
e. Módulo de refrigeración FIME-UNAC modelo GUNT ET 411C

Tubo capilar
Filtro

Válvulas
Serpentín del
condensador

Serpentín del Amperímetro


evaporador

Visor

Manómetro Manómetro

Compresor

Separador de
Presostato aceite Trampa

Acumulador de refrigerante
V. MATERIALES NECESARIOS
a) Visualización de videos tutoriales
b) Guía de laboratorio:
• Videos e imágenes del sistema de refrigeración que presentan los
accesorios y componentes del ciclo de refrigeración.
• Ubicación de los instrumentos de control en el circuito de
refrigeración.
• Reconocer las unidades principales del ciclo de refrigeración e indicar
en las figuras e imágenes presentadas.

VI. CONCLUSIONES

Presentado esto, nuestro grupo llegó a las siguientes conclusiones:


• Realizamos un informe detallado y pudimos identificar los componentes
en cada módulo de refrigeración.
• Colocamos y señalamos los nombres de los componentes en cada
imagen de modulo presentado.
• Explicamos de forma breve la función de cada componente involucrada
en el proceso de refrigeración.

VII. REFERENCIAS
FIME. (2020). GUÍA Nª 2 : RECONOCIMIENTO DE COMPONENTES DEL
CIRCUITO DE REFRIGERACION. RECONOCIMIENTO DE
COMPONENTES DEL CIRCUITO DE REFRIGERACION.
kosner. (01 de 06 de 2016). etapas del ciclo de refrigeración. Obtenido de
etapas del ciclo de refrigeración: https://www.kosner.es/ciclo-de-
refrigeracion/
WIKIPEDIA. (20 de 02 de 2021). Obtenido de WIKIPEDIA:
https://es.wikipedia.org/wiki/Refrigeraci%C3%B3n

También podría gustarte
