Tablas de Hormigon

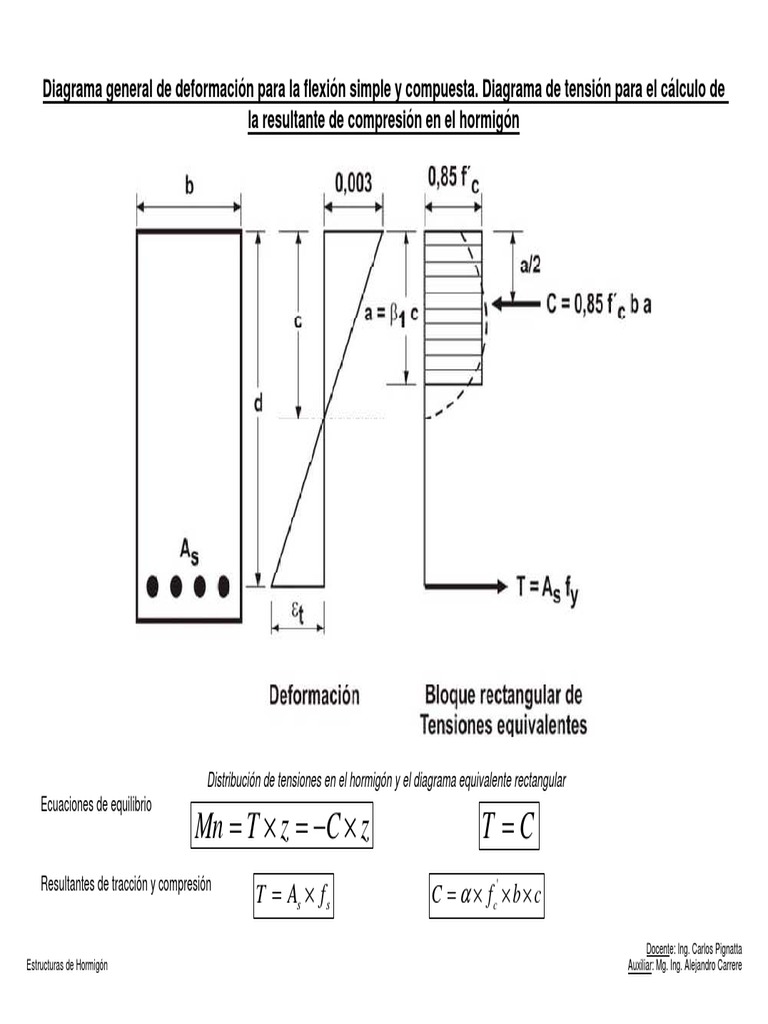

Diagrama general de deformación para la flexión simple y compuesta.
Diagrama de tensión para el cálculo de

la resultante de compresión en el hormigón
Distribución de tensiones en el hormigón y el diagrama equivalente rectangular

Ecuaciones de equilibrio
Mn = T × z = −C × z T =C
Resultantes de tracción y compresión
T = As × f s C = α × f c' × b × c
Docente: Ing. Carlos Pignatta
Estructuras de Hormigón Auxiliar: Mg. Ing. Alejandro Carrere
Deformación balanceada en el hormigón armado
f' c [Mpa] 20 25 30 35 40 45 50 60
α 0.720 0.720 0.706 0.677 0.648 0.619 0.590 0.560
β 0.425 0.425 0.416 0.398 0.380 0.362 0.344 0.325
β 1 = 2β 0.850 0.850 0.832 0.796 0.760 0.724 0.688 0.650
γ = α / β1 0.857 0.857 0.848 0.850 0.853 0.855 0.857 0.861
Recubrimientos mínimos para hormigón colocado en obra, para exposiciones A1 y A2 (Art.7.7.1 CIRSOC 201)
Recubrimiento
Condición
mínimo en mm
Hormigón colocado en la base de las fundaciones, en
contacto con la capa de hormigón de limpieza (El
recubrimiento indicado NO incluye el espesor de la
capa de limpieza, indicado en el artículo 5.6.2.1.) 50
Hormigón en contacto vertical con el suelo o expuesto al
aire libre
Para barras con db > 16 mm 35
Para barras y alambres con db ≤ 16 mm 50
Hormigón no expuesto al aire libre ni en contacto con el
suelo:
Losas, tabiques, nervaduras:
Para barras y alambres con db ≤ 32 mm 20 pero >=db
Vigas, columnas:
Para armadura principal 20
pero >= 20 y <= 40
Para estribos abiertos y estribos cerrados 20
Para zunchos en espiral 40
Cáscaras y placas plegadas:
Para barras y alambres con db ≤ 16 mm 15
Para las clases de exposición A3, Q1 y C1 (ver Tabla 2.1.), los valores dados en esta
Tabla se deben incrementar un 30 %. Para las clases de exposición CL, M1, M2, M3,
C2, Q2 y Q3 (ver Tabla 2.1.), los valores dados en esta Tabla se deben incrementar un
50 %.
Exposiciones (ver Cap. 2 CIRSOC 201). A1: No agresiva (interiores de edificios
protegidos de la intemperie). A2: Ambiente normal (Temperatura moderada y fría, sin
congelación. Humedad alta y media o con ciclos de mojado y secado. Estructuras
sujetas a procesos de corrosión por carbonatación: fundaciones, sótanos, elementos
enterrados en suelos húmedos o sumergidos). A3: Clima cálido y húmedo (estructuras
exteriores sometidas a climas muy húmedos: pavimentos, exteriores de edificios e
interiores sometidos a humedades altas). CL. Estructuras sometidas a climas
húmedos, con cloruros de origen diferente del medio marino. M1, M2, M3: Estructuras
sujetas a corrosión po cloruros (en zona de costas de ambientes marinos). C1 y C2:
Estructuras sometidas a ciclos de congenlamiento y deshielo. Q1, Q2 y Q3: Estructuras
sometidas a ataques químicos.

Recubrimientos mínimos para hormigón colocado en obra, para exposiciones A1 y A2 (Art.7.7.1 CIRSOC 201)

Altura o espesor mínimo "h" para losas armadas en una dirección
Espesor mínimo h
Elementos
Con un extremo Ambos extremos
Simplemente apoyados En voladizo
continuo continuos
Losas macizas armadas en una dirección l/20 l/24 l/28 l/10
Losas nervuradas armadas en una dirección l/16 l/18.5 l/21 l/8
Altura "h" para losas cruzadas
Se definen
α: Relación ente rigideces de losas y vigas Ecb, Ecs: Módulos de elasticidad de viga y losa respectivamente
E xI
α = cb b Ib: Momento de inercia de la viga efectiva s/la figura
Ecs xIS Is: Momento de inercia de la losa s/ la figura

Is = (l 2 x hf3)/12
β: Relación entre luces libres mayor y menor de la losa

lM
β =
lm
ln: Luz libre en el sentido del lado mayor
Para 0,20 < αm < 2,00
 f 
ln ×  0,8 + y
 1400 
h≥ h ≥ 12 cm (9-12)
36 + 5 β × (α m − 0, 2 )
Para αm > 2,00

 f 
l n ×  0 ,8 + y
 1400  h ≥ 9 cm (9-13)
h≥
36 + 9 β
Tomando para αm, el valor promedio de los a de todas las vigas de borde en un panel de apoyo
Espesor mínimo de las losas armadas en dos direcciones, apoyadas en vigas en todos sus lados, para fy = 420 MPa.

Los espesores mínimos de las losas, se podrán reducir siempre
que se demuestre por cálculo, que las flechas no exceden los
valores límites establecidos en la Tabla 9.5.(b). Los estudios y la
experiencia demuestran que es factible determinar los
espesores mínimos de las losas bajo ciertas condiciones de
carga, materiales y procedimientos constructivos. Puede
utilizarse la siguiente tabla con coeficientes γ, para determinar
espesores mínimos
Separaciones "s" máximas entre barras en losas (CIRSOC 201. Cap. 7.6.5)
Losas armadas en una dirección
Dirección principal
 2,5h
 s ≥ 1,5h
s ≤  25db
30cm

Armadura de repartición As' = 0,20 x As
s ≤ 3h
s ≤ 30 cm
Cuantía mínima de armadura de repartición ρmin = 0,0018
Losas armadas en dos direcciones smax ≤ 2h

Secciones de armadura [cm2]
Diámetro Peso Número de barras de igual diámetro

[mm] [kg/m] 1 2 3 4 5 6 7 8 9
6 0.222 0.28 0.57 0.85 1.13 1.41 1.70 1.98 2.26 2.54
8 0.395 0.50 1.01 1.51 2.01 2.51 3.02 3.52 4.02 4.52
10 0.617 0.79 1.57 2.36 3.14 3.93 4.71 5.50 6.28 7.07
12 0.888 1.13 2.26 3.39 4.52 5.65 6.79 7.92 9.05 10.18
16 1.578 2.01 4.02 6.03 8.04 10.05 12.06 14.07 16.08 18.10
20 2.466 3.14 6.28 9.42 12.57 15.71 18.85 21.99 25.13 28.27
25 3.853 4.91 9.82 14.73 19.63 24.54 29.45 34.36 39.27 44.18
32 6.313 8.04 16.08 24.13 32.17 40.21 48.25 56.30 64.34 72.38

Secciones de armadura por metro de losa [cm2/m]
Separación Diámetro de barras [mm] Nº de barras

[cm] 6 8 10 12 16 20 25 32 por metro
6.0 4.71 8.38 13.09 18.85 33.51 52.36 81.81 134.04 16.7
6.5 4.35 7.73 12.08 17.40 30.93 48.33 75.52 123.73 15.4
7.0 4.04 7.18 11.22 16.16 28.72 44.88 70.12 114.89 14.3
7.5 3.77 6.70 10.47 15.08 26.81 41.89 65.45 107.23 13.3
8.0 3.53 6.28 9.82 14.14 25.13 39.27 61.36 100.53 12.5
8.5 3.33 5.91 9.24 13.31 23.65 36.96 57.75 94.62 11.8
9.0 3.14 5.59 8.73 12.57 22.34 34.91 54.54 89.36 11.1
9.5 2.98 5.29 8.27 11.90 21.16 33.07 51.67 84.66 10.5
10.0 2.83 5.03 7.85 11.31 20.11 31.42 49.09 80.42 10.0
10.5 2.69 4.79 7.48 10.77 19.15 29.92 46.75 76.60 9.5
11.0 2.57 4.57 7.14 10.28 18.28 28.56 44.62 73.11 9.1
11.5 2.46 4.37 6.83 9.83 17.48 27.32 42.68 69.93 8.7
12.0 2.36 4.19 6.54 9.42 16.76 26.18 40.91 67.02 8.3
12.5 2.26 4.02 6.28 9.05 16.08 25.13 39.27 64.34 8.0
13.0 2.17 3.87 6.04 8.70 15.47 24.17 37.76 61.87 7.7
13.5 2.09 3.72 5.82 8.38 14.89 23.27 36.36 59.57 7.4
14.0 2.02 3.59 5.61 8.08 14.36 22.44 35.06 57.45 7.1
14.5 1.95 3.47 5.42 7.80 13.87 21.67 33.85 55.47 6.9
15.0 1.88 3.35 5.24 7.54 13.40 20.94 32.72 53.62 6.7
15.5 1.82 3.24 5.07 7.30 12.97 20.27 31.67 51.89 6.5
16.0 1.77 3.14 4.91 7.07 12.57 19.63 30.68 50.27 6.3
16.5 1.71 3.05 4.76 6.85 12.19 19.04 29.75 48.74 6.1
17.0 1.66 2.96 4.62 6.65 11.83 18.48 28.87 47.31 5.9
17.5 1.62 2.87 4.49 6.46 11.49 17.95 28.05 45.96 5.7
18.0 1.57 2.79 4.36 6.28 11.17 17.45 27.27 44.68 5.6
18.5 1.53 2.72 4.25 6.11 10.87 16.98 26.53 43.47 5.4
19.0 1.49 2.65 4.13 5.95 10.58 16.53 25.84 42.33 5.3
19.5 1.45 2.58 4.03 5.80 10.31 16.11 25.17 41.24 5.1
20.0 1.41 2.51 3.93 5.65 10.05 15.71 24.54 40.21 5.0
20.5 1.38 2.45 3.83 5.52 9.81 15.32 23.95 39.23 4.9
21.0 1.35 2.39 3.74 5.39 9.57 14.96 23.37 38.30 4.8
21.5 1.32 2.34 3.65 5.26 9.35 14.61 22.83 37.41 4.7
22.0 1.29 2.28 3.57 5.14 9.14 14.28 22.31 36.56 4.5
22.5 1.26 2.23 3.49 5.03 8.94 13.96 21.82 35.74 4.4
23.0 1.23 2.19 3.41 4.92 8.74 13.66 21.34 34.97 4.3
23.5 1.20 2.14 3.34 4.81 8.56 13.37 20.89 34.22 4.3
24.0 1.18 2.09 3.27 4.71 8.38 13.09 20.45 33.51 4.2
24.5 1.15 2.05 3.21 4.62 8.21 12.82 20.04 32.83 4.1
25.0 1.13 2.01 3.14 4.52 8.04 12.57 19.63 32.17 4.0
25.5 1.11 1.97 3.08 4.44 7.88 12.32 19.25 31.54 3.9
Secciones de armadura por metro de losa [cm2/m]
26.0 1.09 1.93 3.02 Diámetro

4.35 de barras7.73
[mm] 12.08 18.88 30.93 3.8
26.5 1.07 1.90 2.96 4.27 7.59 11.86 18.52 30.35 3.8
27.0 1.05 1.86 2.91 4.19 7.45 11.64 18.18 29.79 3.7
27.5 1.03 1.83 2.86 4.11 7.31 11.42 17.85 29.25 3.6
28.0 1.01 1.80 2.80 4.04 7.18 11.22 17.53 28.72 3.6
28.5 0.99 1.76 2.76 3.97 7.05 11.02 17.22 28.22 3.5
29.0 0.97 1.73 2.71 3.90 6.93 10.83 16.93 27.73 3.4
29.5 0.96 1.70 2.66 3.83 6.82 10.65 16.64 27.26 3.4
30.0 0.94 1.68 2.62 3.77 6.70 10.47 16.36 26.81 3.3
31.0 0.91 1.62 2.53 3.65 6.49 10.13 15.83 25.94 3.2
32.0 0.88 1.57 2.45 3.53 6.28 9.82 15.34 25.13 3.1
33.0 0.86 1.52 2.38 3.43 6.09 9.52 14.87 24.37 3.0
34.0 0.83 1.48 2.31 3.33 5.91 9.24 14.44 23.65 2.9
35.0 0.81 1.44 2.24 3.23 5.74 8.98 14.02 22.98 2.9
36.0 0.79 1.40 2.18 3.14 5.59 8.73 13.64 22.34 2.8
37.0 0.76 1.36 2.12 3.06 5.43 8.49 13.27 21.74 2.7
38.0 0.74 1.32 2.07 2.98 5.29 8.27 12.92 21.16 2.6
39.0 0.72 1.29 2.01 2.90 5.16 8.06 12.59 20.62 2.6
40.0 0.71 1.26 1.96 2.83 5.03 7.85 12.27 20.11 2.5
41.0 0.69 1.23 1.92 2.76 4.90 7.66 11.97 19.62 2.4
42.0 0.67 1.20 1.87 2.69 4.79 7.48 11.69 19.15 2.4
43.0 0.66 1.17 1.83 2.63 4.68 7.31 11.42 18.70 2.3
44.0 0.64 1.14 1.78 2.57 4.57 7.14 11.16 18.28 2.3
45.0 0.63 1.12 1.75 2.51 4.47 6.98 10.91 17.87 2.2
46.0 0.61 1.09 1.71 2.46 4.37 6.83 10.67 17.48 2.2
47.0 0.60 1.07 1.67 2.41 4.28 6.68 10.44 17.11 2.1
48.0 0.59 1.05 1.64 2.36 4.19 6.54 10.23 16.76 2.1
49.0 0.58 1.03 1.60 2.31 4.10 6.41 10.02 16.41 2.0
50.0 0.57 1.01 1.57 2.26 4.02 6.28 9.82 16.08 2.0

Ancho efectivo en vigas placa
"b1 / l0" ó "b2 / l0" ó "b3 / l0"

hf / h
1.00 0.90 0.80 0.70 0.60 0.50 0.45 0.40 0.35 0.30 0.25 0.20 0.15 0.10
0.10 0.18 0.20 0.22 0.25 0.31 0.36 0.43 0.48 0.55 0.62 0.71 0.82 0.92 1.00
0.15 0.20 0.22 0.25 0.28 0.33 0.40 0.45 0.50 0.57 0.64 0.72 0.82 0.92 1.00
0.20 0.23 0.26 0.30 0.34 0.39 0.45 0.50 0.55 0.61 0.68 0.76 0.85 0.93 1.00
0.30 0.32 0.36 0.40 0.44 0.50 0.56 0.59 0.63 0.68 0.74 0.80 0.87 0.94 1.00
1.00 0.67 0.72 0.78 0.80 0.91 0.95 0.96 0.97 0.98 0.99 0.99 1.00 1.00 1.00
Reducción de ancho efectivo por cargas concentradas
"b1 / l0" ó "b2 / l0" ó "b3 / l0"

1.00 0.80 0.60 0.40 0.20 0.10
χ 0.61 0.62 0.63 0.65 0.70 0.90
Valores reglamentarios para ancho colaborante

No obstante lo anterior, el reglamento CIRSOC 201 establece los siguiente límites para el ancho colaborante en vigas placas:
a) Para vigas T:
b ≤ l/4
b ≤ b w + 2 x 8h f
b ≤ b w + a 1 /2 + a 2 /2
b) Para vigas L:
b ≤ b w + l/12
b ≤ b w + 6h f
b ≤ b w + a/2
c) Para vigas T aisladas, con ala sólo para incrementar el área comprimida:
b ≤ b w /2
b ≤ 4b w

Dimensionamiento y verificación al corte según CIRSOC 201/2013
Debe verificarse la condición resistente dada por:
VU ≤ Ø x Vn
donde
VU Resistencia requerida calculada para cargas mayoradas
Vn Resistencia nominal de la sección
Ø Coeficiente de reducción de resistencia en función del tipo de rotura
que en este caso es igual a 0,75
El esfuerzo de corte para cargas mayoradas se calcula:
1) A una distancia "d" del apoyo, para: a) apoyos directos (transmisión de cargas por compresión; b) cargas que se
apliquen superiormente; c) el caso en que no existan fuerzas concentradas significativas a una distancia del filo del
apoyo menor que "d"
2) Al filo del apoyo, si no se cumplen alguna de las anteriores condiciones
La resistencia nominal de la sección se determina con.
Vn = Vc + Vs
donde
Vn Resistencia nominal de la sección
VC Contribución del hormigón
VS Contribución de la armadura
Contribución del hormigón

1 - Fórmula general
 V ×d  1
VC =  fC' +120× ρw × u × ×bw ×d ≤ 0,30× fC' ×bw ×d
 Mu  7
Donde
- ρw es la cuantía geométrica de armadura longitudinal en tracción
- Las unidades se deben considerar en MN, m y Mpa
- El cociente Vuxd/Mu se debe adoptar siempre ≤ 1, para limitar el valor de Vc cerca de los puntos
de inflexión (Mu = 0)
2 - Fórmula simplificada
1
Vc = × f c' × bw × d
6
debiendo tomarse para el cálculo (f 'c)1/2 ≤ 8.30 Mpa
Contribución de la armadura
- Para evitar la falla de la biela comprimida se debe cumplir 2
Vs ≤ × f c' × bw × d
3
- Armadura mínima de corte: Cuando se verifique la condición Vu / φ ≥ Vc / 2, se debe disponer una armadura
mínima dada por:
1 bw × s bw × s para prevenir una falla frágil
A = v × f × '
c ≥ 0.33 × por tracción diagonal
16 fy fy
Separación máxima entre estribos
1
Caso I VS ≤ ⋅ f 'C ⋅ bw ⋅ d 0,5 d ó 40 cm
3
1
Caso II VS > ⋅ f 'C ⋅ bw ⋅ d 0,25 d ó 20 cm
3

Armadura de corte por metro de viga con estribos de dos
2
ramas AV / s [cm /m]
Separación Diámetro de estribos [mm]
[cm] Ø6 Ø8 Ø 10 Ø 12
6 9.42 16.76 26.18 37.70
8 7.07 12.57 19.63 28.27
10 5.65 10.05 15.71 22.62
12 4.71 8.38 13.09 18.85
15 3.77 6.70 10.47 15.08
18 3.14 5.59 8.73 12.57
20 2.83 5.03 7.85 11.31
22 2.57 4.57 7.14 10.28
25 2.26 4.02 6.28 9.05
30 1.88 3.35 5.24 7.54
OBSERVACIÓN
Para estribos de 4 ramas multiplicar estos valores por 2
Resistencia de diseño al corte Vs en [kN] de los estribos de dos ramas - Acero ADN 420 - Diámetro del
estribo 6 mm
Ancho de Separación entre estribos [cm]
viga [cm] 10 12 15 18 20 22 25 30
20 47.50
22 52.25
25 59.38 49.48
27 64.13 53.44
Separación máxima = d/2
30 71.25 59.38 47.50
32 76.00 63.33 50.67
35 83.13 69.27 55.42 46.18
37 87.88 73.23 58.58 48.82
40 95.00 79.17 63.33 52.78 47.50
42 99.75 83.13 66.50 55.42 49.88
45 106.88 89.06 71.25 59.38 53.44 48.58
47 111.63 93.02 74.42 62.02 55.81 50.74
50 118.75 98.96 79.17 65.97 59.38 53.98 47.50
52 123.50 102.92 82.33 68.61 61.75 56.14 49.40
55 130.63 108.86 87.08 72.57 65.31 59.38 52.25
57 135.38 112.81 90.25 75.21 67.69 61.54 54.15
60 142.50 118.75 95.00 79.17 71.25 64.77 57.00 47.50
65 154.38 128.65 102.92 85.77 77.19 70.17 61.75 51.46
70 166.25 138.54 110.84 92.36 83.13 75.57 66.50 55.42
75 178.13 148.44 118.75 98.96 89.06 80.97 71.25 59.38
80 190.00 158.34 126.67 105.56 95.00 86.37 76.00 63.33
85 201.88 168.23 134.59 112.15 100.94 91.76 80.75 67.29
90 213.75 178.13 142.50 118.75 106.88 97.16 85.50 71.25
95 225.63 188.02 150.42 125.35 112.81 102.56 90.25 75.21
Para estribos de 4 ramas multiplicar los valores de la tablas por 2; para estribos de 6 ramas multiplicar por 3

estribo 8 mm
viga [cm] 10 12 15 18 20 22 25 30
20 84.45
22 92.89
25 105.56 87.96
27 114.00 95.00
30 126.67 105.56 84.45
32 135.11 112.59 90.08
35 147.78 123.15 98.52 82.10
37 156.23 130.19 104.15 86.79
40 168.89 140.74 112.59 93.83 84.45
42 177.34 147.78 118.22 98.52 88.67
45 190.00 158.34 126.67 105.56 95.00 86.37
47 198.45 165.37 132.30 110.25 99.22 90.20
50 211.12 175.93 140.74 117.29 105.56 95.96 84.45
52 219.56 182.97 146.37 121.98 109.78 99.80 87.82
55 232.23 193.52 154.82 129.01 116.11 105.56 92.89
57 240.67 200.56 160.45 133.71 120.34 109.40 96.27
60 253.34 211.12 168.89 140.74 126.67 115.15 101.34 84.45
65 274.45 228.71 182.97 152.47 137.22 124.75 109.78 91.48
70 295.56 246.30 197.04 164.20 147.78 134.35 118.22 98.52
75 316.67 263.89 211.12 175.93 158.34 143.94 126.67 105.56
80 337.78 281.49 225.19 187.66 168.89 153.54 135.11 112.59
85 358.90 299.08 239.26 199.39 179.45 163.13 143.56 119.63
90 380.01 316.67 253.34 211.12 190.00 172.73 152.00 126.67
95 401.12 334.27 267.41 222.84 200.56 182.33 160.45 133.71
estribo 10 mm
viga [cm] 10 12 15 18 20 22 25 30
20 131.95
22 145.14
25 164.93 137.44
27 178.13 148.44
30 197.92 164.93 131.95
32 211.12 175.93 140.74
35 230.91 192.42 153.94 128.28
37 244.10 203.42 162.73 135.61
40 263.89 219.91 175.93 146.61 131.95
42 277.09 230.91 184.73 153.94 138.54
45 296.88 247.40 197.92 164.93 148.44 134.95
47 310.08 258.40 206.72 172.26 155.04 140.94
50 329.87 274.89 219.91 183.26 164.93 149.94 131.95
52 343.06 285.88 228.71 190.59 171.53 155.94 137.22
55 362.85 302.38 241.90 201.59 181.43 164.93 145.14
57 376.05 313.37 250.70 208.92 188.02 170.93 150.42
60 395.84 329.87 263.89 219.91 197.92 179.93 158.34 131.95
65 428.83 357.36 285.88 238.24 214.41 194.92 171.53 142.94
70 461.81 384.85 307.88 256.56 230.91 209.92 184.73 153.94
75 494.80 412.33 329.87 274.89 247.40 224.91 197.92 164.93
80 527.79 439.82 351.86 293.22 263.89 239.90 211.12 175.93
85 560.77 467.31 373.85 311.54 280.39 254.90 224.31 186.92
90 593.76 494.80 395.84 329.87 296.88 269.89 237.50 197.92
95 626.75 522.29 417.83 348.19 313.37 284.89 250.70 208.92

estribo 12 mm
viga [cm] 10 12 15 18 20 22 25 30
20 190.00
22 209.00
25 237.50 197.92
27 256.50 213.75
30 285.01 237.50 190.00
32 304.01 253.34 202.67
35 332.51 277.09 221.67 184.73
37 351.51 292.92 234.34 195.28
40 380.01 316.67 253.34 211.12 190.00
42 399.01 332.51 266.00 221.67 199.50
45 427.51 356.26 285.01 237.50 213.75 194.32
47 446.51 372.09 297.67 248.06 223.25 202.96
50 475.01 395.84 316.67 263.89 237.50 215.91 190.00
52 494.01 411.67 329.34 274.45 247.00 224.55 197.60
55 522.51 435.42 348.34 290.28 261.25 237.50 209.00
57 541.51 451.26 361.01 300.84 270.76 246.14 216.60
60 570.01 475.01 380.01 316.67 285.01 259.10 228.00 190.00
65 617.51 514.59 411.67 343.06 308.76 280.69 247.00 205.84
70 665.01 554.18 443.34 369.45 332.51 302.28 266.00 221.67
75 712.51 593.76 475.01 395.84 356.26 323.87 285.01 237.50
80 760.01 633.35 506.68 422.23 380.01 345.46 304.01 253.34
85 807.51 672.93 538.34 448.62 403.76 367.05 323.01 269.17
90 855.02 712.51 570.01 475.01 427.51 388.64 342.01 285.01
95 902.52 752.10 601.68 501.40 451.26 410.23 361.01 300.84
Esfuerzos de corte absorbidos por barras dobladas a 45º y 60º Vs [kN]

Diámetro Nº de barras dobladas a 45º
[mm] 1 2 3 4 5 6 7 8
8 15 30 45 60 75 90 104 119
10 23 47 70 93 117 140 163 187
12 34 67 101 134 168 201 235 269
16 60 119 179 239 299 358 418 478
20 93 187 280 373 466 560 653 746
25 146 292 437 583 729 875 1020 1166
Observación: Para barras dobladas a 60º multiplicar los valores de la tabla por 0.96

Diagrama de cálculo para la verificación del pandeo

Diagramas de interacción


Tablas de Hormigon

Cargado por

Información del documento

Título original

Derechos de autor

Formatos disponibles

Compartir este documento

Compartir o incrustar documentos

Opciones para compartir

¿Le pareció útil este documento?

¿Este contenido es inapropiado?

Copyright:

Formatos disponibles

Tablas de Hormigon

Cargado por

Copyright:

Formatos disponibles

Diagrama general de deformación para la flexión simple y compuesta.

Diagrama de tensión para el cálculo de

Distribución de tensiones en el hormigón y el diagrama equivalente rectangular

Docente: Ing. Carlos Pignatta

Docente: Ing. Carlos Pignatta

Losas macizas armadas en una dirección l/20 l/24 l/28 l/10

Losas nervuradas armadas en una dirección l/16 l/18.5 l/21 l/8

Altura "h" para losas cruzadas

Ecs xIS Is: Momento de inercia de la losa s/ la figura

β: Relación entre luces libres mayor y menor de la losa

Para αm > 2,00

Docente: Ing. Carlos Pignatta

Docente: Ing. Carlos Pignatta

Diámetro Peso Número de barras de igual diámetro

Docente: Ing. Carlos Pignatta

Separación Diámetro de barras [mm] Nº de barras

26.0 1.09 1.93 3.02 Diámetro

Docente: Ing. Carlos Pignatta

"b1 / l0" ó "b2 / l0" ó "b3 / l0"

Reducción de ancho efectivo por cargas concentradas

"b1 / l0" ó "b2 / l0" ó "b3 / l0"

χ 0.61 0.62 0.63 0.65 0.70 0.90

Valores reglamentarios para ancho colaborante

Docente: Ing. Carlos Pignatta

La resistencia nominal de la sección se determina con.

Contribución del hormigón

Docente: Ing. Carlos Pignatta

Docente: Ing. Carlos Pignatta

Docente: Ing. Carlos Pignatta

Esfuerzos de corte absorbidos por barras dobladas a 45º y 60º Vs [kN]

Docente: Ing. Carlos Pignatta

Docente: Ing. Carlos Pignatta

Docente: Ing. Carlos Pignatta

También podría gustarte
