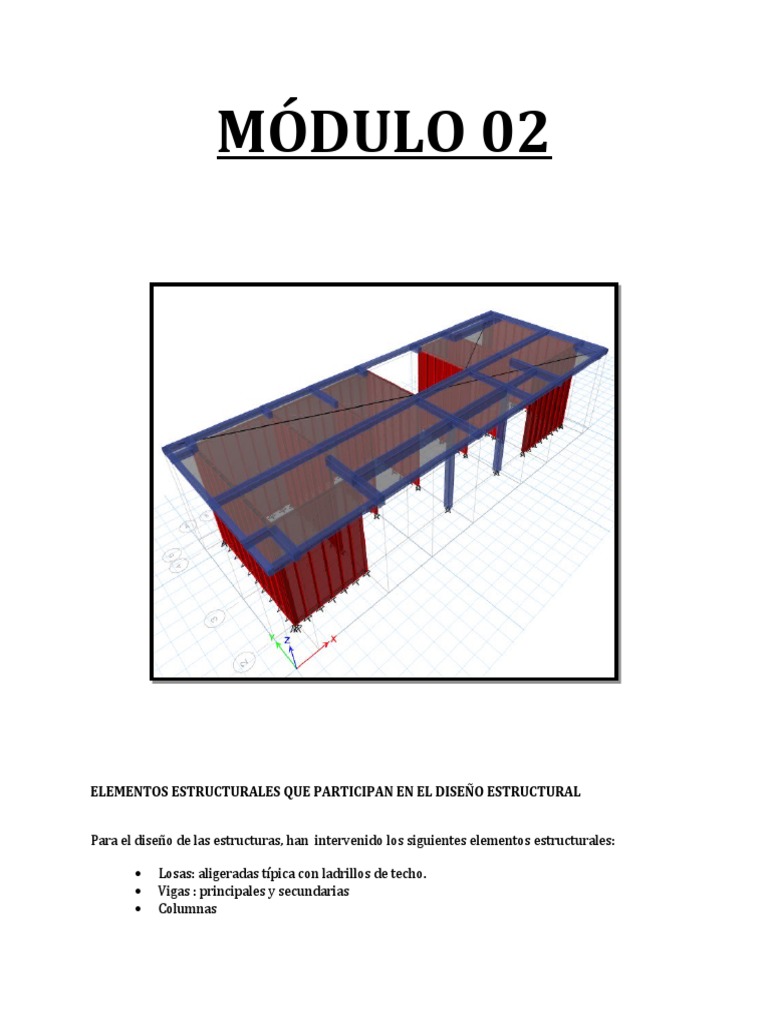

MÓDULO 02

ELEMENTOS ESTRUCTURALES QUE PARTICIPAN EN EL DISEÑO ESTRUCTURAL

Para el diseñ o de las estructuras, han intervenido los siguientes elementos estructurales:

 Losas: aligeradas típica con ladrillos de techo.

 Vigas : principales y secundarias
 Columnas

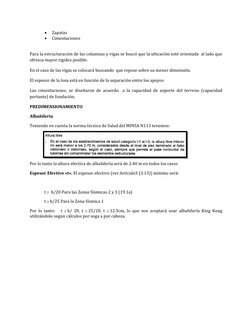

  Zapatas
 Cimentaciones

Para la estructuració n de las columnas y vigas se buscó que la ubicació n esté orientada al lado que
ofrezca mayor rigidez posible.

En el caso de las vigas se colocará buscando que repose sobre su menor dimensió n.

El espesor de la losa está en funció n de la separació n entre los apoyos

Las cimentaciones, se diseñ aron de acuerdo a la capacidad de soporte del terreno (capacidad
portante) de fundació n.

PREDIMENSIONAMIENTO

Albañilería

Teniendo en cuenta la norma técnica de Salud del MINSA N113 tenemos:

Por lo tanto la altura efectiva de albañ ilería será de 2.40 m en todos los casos

Espesor Efectivo «t». El espesor efectivo (ver Artículo3 (3.13)) mínimo será :

t h/20 Para las Zonas Sísmicas 2 y 3 (19.1a)

t h/25 Para la Zona Sísmica 1

Por lo tanto: t h/ 20, t 25/20, t 12.5cm, lo que nos aceptará usar albañ ilería King Kong
utilizá ndolo segú n cálculos por soga a por cabeza.
Losa aligerada

DEL R.N.E. :[Link]. En losas aligeradas continuas conformadas por viguetas de 10 cm de ancho,
bloques de ladrillo de 30 cm de ancho y losa superior de 5 cm, con sobrecargas menores a 300
kg/m2 y luces menores de 7,5 m, podrá dejar de verificarse las deflexiones cuando se cumpla que:

h l / 25

L = 434 cm  h = 444/25  h= 17.76 cm.

Se tomará :

h = 20 cm.

Vigas

h = L/10 Simplemente apoyado.

h = L/12 Un extremo continuo.

Vigas Primarias Peraltadas

L = 395 cm. 

h = 360/12  h = 30 cm

hw= 40 cm.

Mínimo b= h/2 b= 30/2 b=15cm

Má ximo b=2h/3 b=60/3 b= 20cm

Pero consideraremos bw = 25 cm. (Ancho de columnas)

 Vigas Secundarias

* Las vigas en el sentido X-X y Y-Y que se apoyan sobre muros de albañ ilería, por lo tanto se
considerará como vigas de 15x35.

LAS CARACTERÍSTICAS GEOMÉTRICAS SON LAS SIGUIENTES:

Columnas: Se muestran todas las secciones de las columnas.

Vigas: Se muestra la los detalles de viga:

Primer nivel

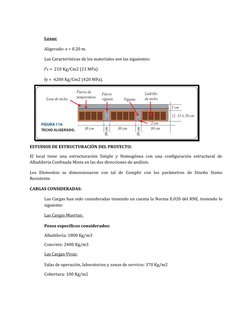

 Losas:

Aligerado: e = 0.20 m.

Las Características de los materiales son las siguientes:

f’c = 210 Kg/Cm2 (21 MPa).

fy = 4200 Kg/Cm2 (420 MPa).

ESTUDIOS DE ESTRUCTURACIÓN DEL PROYECTO:

El local tiene una estructuració n Simple y Homogénea con una configuració n estructural de
Albañ ilería Confinada Mixta en las dos direcciones de aná lisis.

Los Elementos se dimensionaron con tal de Cumplir con los pará metros de Diseñ o Sismo
Resistente.

CARGAS CONSIDERADAS:

Las Cargas han sido consideradas teniendo en cuenta la Norma E.020 del RNE, teniendo lo
siguiente:

Las Cargas Muertas:

Pesos específicos considerados:

Albañ ilería: 1800 Kg/m3

Concreto: 2400 Kg/m3

Las Cargas Vivas:

Salas de operació n, laboratorios y zonas de servicio: 370 Kg/m2

Cobertura: 100 Kg/m2

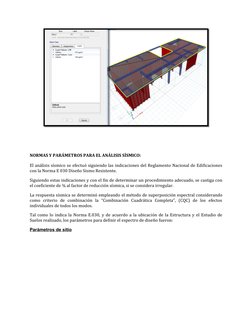

NORMAS Y PARÁMETROS PARA EL ANÁLISIS SÍSMICO:

El análisis sísmico se efectuó siguiendo las indicaciones del Reglamento Nacional de Edificaciones
con la Norma E 030 Diseñ o Sismo Resistente.

Siguiendo estas indicaciones y con el fin de determinar un procedimiento adecuado, se castiga con
el coeficiente de ¾ al factor de reducció n sísmica, si se considera irregular.

La respuesta sísmica se determinó empleando el método de superposició n espectral considerando

como criterio de combinació n la “Combinació n Cuadrá tica Completa”, (CQC) de los efectos
individuales de todos los modos.

Tal como lo indica la Norma E.030, y de acuerdo a la ubicació n de la Estructura y el Estudio de

Suelos realizado, los pará metros para definir el espectro de diseñ o fueron:

Parámetros de sitio

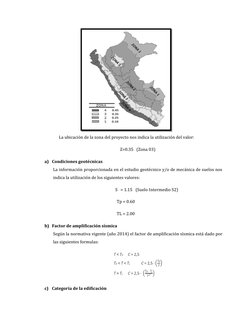

 La ubicació n de la zona del proyecto nos indica la utilizació n del valor:

Z=0.35 (Zona 03)

a) Condiciones geotécnicas
La informació n proporcionada en el estudio geotécnico y/o de mecá nica de suelos nos
indica la utilizació n de los siguientes valores:

S = 1.15 (Suelo Intermedio S2)

Tp = 0.60

TL = 2.00

b) Factor de amplificación sísmica

Segú n la normativa vigente (añ o 2014) el factor de amplificació n sísmica está dado por
las siguientes formulas:

c) Categoría de la edificación

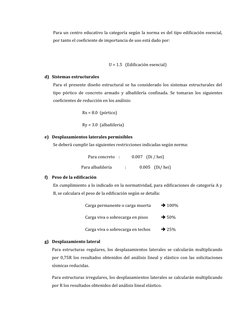

 Para un centro educativo la categoría segú n la norma es del tipo edificació n esencial,
por tanto el coeficiente de importancia de uso está dado por:

U = 1.5 (Edificació n esencial)

d) Sistemas estructurales
Para el presente diseñ o estructural se ha considerado los sistemas estructurales del
tipo pó rtico de concreto armado y albañ ilería confinada. Se tomaran los siguientes
coeficientes de reducció n en los aná lisis:

Rx = 8.0 (pó rtico)

Ry = 3.0 (albañ ileria)

e) Desplazamientos laterales permisibles

Se deberá cumplir las siguientes restricciones indicadas segú n norma:

Para concreto : 0.007 (Di / hei)

Para albañ ilería : 0.005 (Di/ hei)

f) Peso de la edificación
En cumplimiento a lo indicado en la normatividad, para edificaciones de categoría A y
B, se calculara el peso de la edificació n segú n se detalla:

Carga permanente o carga muerta  100%

Carga viva o sobrecarga en pisos  50%

Carga viva o sobrecarga en techos  25%

g) Desplazamiento lateral
Para estructuras regulares, los desplazamientos laterales se calculará n multiplicando
por 0,75R los resultados obtenidos del aná lisis lineal y elá stico con las solicitaciones
sísmicas reducidas.

Para estructuras irregulares, los desplazamientos laterales se calculará n multiplicando

por R los resultados obtenidos del aná lisis lineal elá stico.

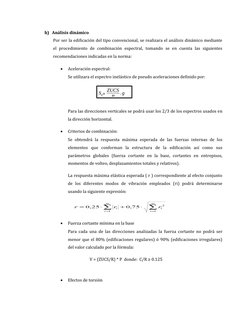

h) Análisis dinámico
Por ser la edificació n del tipo convencional, se realizara el aná lisis diná mico mediante
el procedimiento de combinació n espectral, tomando se en cuenta las siguientes
recomendaciones indicadas en la norma:

 Aceleració n espectral:
Se utilizara el espectro inelá stico de pseudo aceleraciones definido por:

ZUCS
Sa = .g
R

Para las direcciones verticales se podrá usar los 2/3 de los espectros usados en
la direcció n horizontal.

 Criterios de combinació n:
Se obtendrá la respuesta má xima esperada de las fuerzas internas de los
elementos que conforman la estructura de la edificació n así como sus
pará metros globales (fuerza cortante en la base, cortantes en entrepisos,
momentos de volteo, desplazamientos totales y relativos).

La respuesta má xima elá stica esperada ( r ) correspondiente al efecto conjunto

de los diferentes modos de vibració n empleados (ri) podrá determinarse
usando la siguiente expresió n:

 Fuerza cortante mínima en la base

Para cada una de las direcciones analizadas la fuerza cortante no podrá ser
menor que el 80% (edificaciones regulares) ó 90% (edificaciones irregulares)
del valor calculado por la fó rmula:

V = (ZUCS/R) * P donde: C/R ≥ 0.125

 Efectos de torsió n

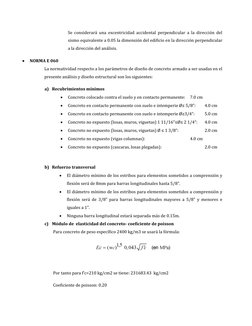

 Se considerará una excentricidad accidental perpendicular a la direcció n del
sismo equivalente a 0.05 la dimensió n del edificio en la direcció n perpendicular
a la direcció n del aná lisis.

 NORMA E 060
La normatividad respecto a los pará metros de diseñ o de concreto armado a ser usadas en el
presente análisis y diseñ o estructural son los siguientes:

a) Recubrimientos mínimos
 Concreto colocado contra el suelo y en contacto permanente: 7.0 cm
 Concreto en contacto permanente con suelo e intemperie Ø≤ 5/8”: 4.0 cm
 Concreto en contacto permanente con suelo e intemperie Ø≥3/4”: 5.0 cm
 Concreto no expuesto (losas, muros, viguetas) 1 11/16”≤Ø≤ 2 1/4”: 4.0 cm
 Concreto no expuesto (losas, muros, viguetas) Ø ≤ 1 3/8”: 2.0 cm
 Concreto no expuesto (vigas columnas): 4.0 cm
 Concreto no expuesto (cascaras, losas plegadas): 2.0 cm

b) Refuerzo transversal
 El diámetro mínimo de los estribos para elementos sometidos a comprensió n y
flexió n será de 8mm para barras longitudinales hasta 5/8”.
 El diámetro mínimo de los estribos para elementos sometidos a comprensió n y
flexió n será de 3/8” para barras longitudinales mayores a 5/8” y menores e
iguales a 1”.
 Ninguna barra longitudinal estará separada má s de 0.15m.
c) Módulo de elasticidad del concreto- coeficiente de poisson
Para concreto de peso específico 2400 kg/m3 se usará la fó rmula:

Por tanto para f’c=210 kg/cm2 se tiene: 231683.43 kg/cm2

Coeficiente de poisson: 0.20

d) Resistencia requerida
El diseñ o en elementos de concreto armado considerara la siguiente resistencia
requerida:

 1.4CM + 1.7 CV (CM: carga muerta , CV: carga viva)

 1.25CM + 1.25CV ± 1.0 CS (CS: carga sismo)
 0.90CM ± 1.0 CS

e) Resistencia de diseño
La resistencia de diseñ o (ØRn) es la obtenida del cálculo de la resistencia nominal
(obtenida con los parámetros indicados en la norma E 060) multiplicada por el factor de
reducció n, cumpliéndose siempre Ru ≤ ØRn.

Los factores de reducció n a ser usados son:

 Flexió n sin carga axial: 0.90

 Carga axial de tracció n c/s flexió n 0.90
 Carga axial de comprensió n c/s flexió n (refuerzo en espiral) 0.75
 Carga axial de comprensió n c/s flexió n (refuerzo otros) 0.70
 Para elementos en flexo comprensió n 0.90
 Para cortante y torsió n 0.85
 Para aplastamiento del concreto 0.80
 Para concreto estructural simple 0.65
 Zona de anclaje de postensado 0.85
 Secciones en flexió n elementos pretensados 0.75

f) Resistencia mínima del concreto estructural

Para elementos de responsabilidad sísmica segú n normativa la resistencia mínima será
f’c=210 kg/cm2 (zapatas, vigas, escaleras, columnas, aligerados, losas macizas, muros
de contenció n y placas)

g) Control de deflexiones
Los peraltes o espesores mínimos para elementos de concreto de peso normal (2400
kg/m3), para no verificar la deflexió n estará n dados por:
 h) Refuerzo mínimo por tracción
El refuerzo mínimo para vigas de secciones rectangulares y T sometidas a tracció n
estará dado por:

Para fc=210 kg/cm2, fy=4200 kg/cm2 se tiene: As min =0.0024 (bw.d)

i) Refuerzo mínimo por comprensión

El refuerzo mínimo para elementos sometidos a comprensió n (columnas) no debe ser
menor 0.01AG ni mayor a 0.06AG

 NORMA E 070
La normatividad respecto a los pará metros de diseñ o de albañ ilería confinada a ser usadas
en el presente análisis y diseñ o estructural son los siguientes:

a) Tipo de ladrillo de arcilla para fines estructurales

El ladrillo a ser usado para fines estructurales será el TIPO IV de fabricació n industrial
o artesanal con una resistencia a la comprensió n de f’b=130 kg/cm2.
 La resistencia a la comprensió n del bloque o prisma de muro de albañ ilería será :
f’m=35 kg/cm2 para ladrillos artesanales y de f’m=65 kg/cm2 para ladrillos
industriales.

b) Características constructivas para albañilería confinada

 En el caso de emplearse una conexió n dentada, la longitud de la unidad saliente no
excederá de 5 cm y libre de desperdicios de mortero y partículas sueltas antes de
vaciar el concreto de la columna de confinamiento.
 En el caso de emplearse una conexió n a ras, deberá adicionarse mechas de anclaje
(salvo que exista refuerzo horizontal continuo) compuestos por varillas de 6 mm de
diá metro, que penetren por lo menos 40 cm al interior de la albañ ilería y 12,5 cm al
interior de la columna má s un doblez vertical a 90o de 10 cm; la cuantía a utilizar
será 0,001.
 El refuerzo horizontal, cuando sea requerido, será continuo y anclará en las
columnas de confinamiento 12,5 cm con gancho vertical a 90° de 10 cm.
 Los estribos a emplear en las columnas de confinamiento deberá n ser cerrados a
135°, pudiéndose emplear estribos con 3/4 de vuelta adicional, atando sus extremos
con el refuerzo vertical, o también, zunchos que empiecen y terminen con gancho
está ndar a 180° doblado en el refuerzo vertical.
 Los traslapes del refuerzo horizontal o vertical tendrá n una longitud igual a 45 veces
el mayor diámetro de la barra traslapada. No se permitirá el traslape del refuerzo
vertical en el primer entrepiso, tampoco en las zonas confinadas ubicadas en los
extremos de soleras y columnas.
 El concreto deberá tener una resistencia a compresió n mayor o igual a
f’c=175kg/cm2. La mezcla deberá ser fluida, con un revenimiento del orden de 12,7
cm (5 pulgadas) medida en el cono de Abrams. En las columnas de poca dimensió n,
utilizadas como confinamiento de los muros en aparejo de soga, el tamañ o má ximo
de la piedra chancada no excederá de 1,27 cm (½ pulgada).
 El concreto de las columnas de confinamiento se vaciará posteriormente a la
construcció n del muro de albañ ilería; este concreto empezará desde el borde
superior del cimiento y no del sobre cimiento. las juntas de construcció n entre
elementos de concreto será n rugosas, humedecidas y libre de partículas sueltas.
 El recubrimiento mínimo de la armadura (medido al estribo) será 2 cm cuando los
muros son tarrajeados y 3 cm cuando son caravista.
 c) Normatividad estructural para albañilería confinada
 El mó dulo de elasticidad a ser usada estará dada por la fó rmula: Em = 500 f’m
 Se verificara la necesidad de refuerzo en la albañ ilería confinada
 Se verificara los agrietamientos diagonales en los entrepisos superiores.
 Se diseñ ara los elementos de confinamiento (columnas).
 Diseñ o de los muros para cargas ortogonales al plano del muro.
Las cargas (momentos flectores, fuerzas cortantes y axiales) obtenidos del Aná lisis Sísmico para
cada elemento han sido utilizadas en el diseñ o. Entonces tenemos las siguientes Pseudos
Aceleraciones Espectrales de Sismo en Ambas Direcciones, segú n la Norma E.030, las cuales fueron
ingresadas al Programa:

Direcció n X - Y:

ZUCS
Sa= xg
R
Pseudo Aceleraciones Espectrales de Sismos ingresados al Programa Etabs 2015
ANÁLISIS, RESULTADOS Y DISEÑO:

COMBINACIONES DE CARGA:

Se usaron las siguientes combinaciones de Carga de acuerdo a la Norma E.060 del Reglamento
Nacional de Edificaciones, para realizar el Diseñ o por Carga ultima:

U1 = 1.4 CM + 1.7 CV

U2, 3, 4, 5 = 1.25 (CM + CV) ± CS x, y

U6, 7, 8, 9 = 0.9 CM ± CS x, y

U10= Envolvente de diseñ o (U1+ U2, 3, 4, 5+ U6, 7, 8, 9)

Combinació n de Carga Ingresada al Programa Etabs 2015 para su respectivo aná lisis (Similarmente
se ingresaron las demá s combinaciones).
MODELAMIENTO DE LA ESTRUCTURA:

Una imagen del proceso de modelado de la estructura

ANÁLISIS Y RESULTADOS:

Deformació n de Diafragma:
FINALMENTE LAS DERIVAS DE PISO:

piso ∆ x elástico ∆ y elástico ∆ x inelástico ∆ y inelástico

(0.000442/3.15 (0.000015/3.15
) )
1 0.000315 0.0000047619 0.00019357 0.000010714

Donde las derivas están dentro de los límites establecidos en albañilería confinada menores a 0.005.

Diagrama de Momentos:
Diagrama de Fuerzas cortantes:

Diseñ o de losa SAFE 12.3.2:

RESULTADOS DEL MODELO:

Peso Propio – cumple:

Desplazamientos (Live) – cumple:

Cá lculo de aceros de losa aligerada

 3
- Elegimos trabajar con aceros de ∅ y viendo detalladamente los resultados del SAFE los
8
pasamos a los planos de estructuras para su lectura e identificació n detallada.
