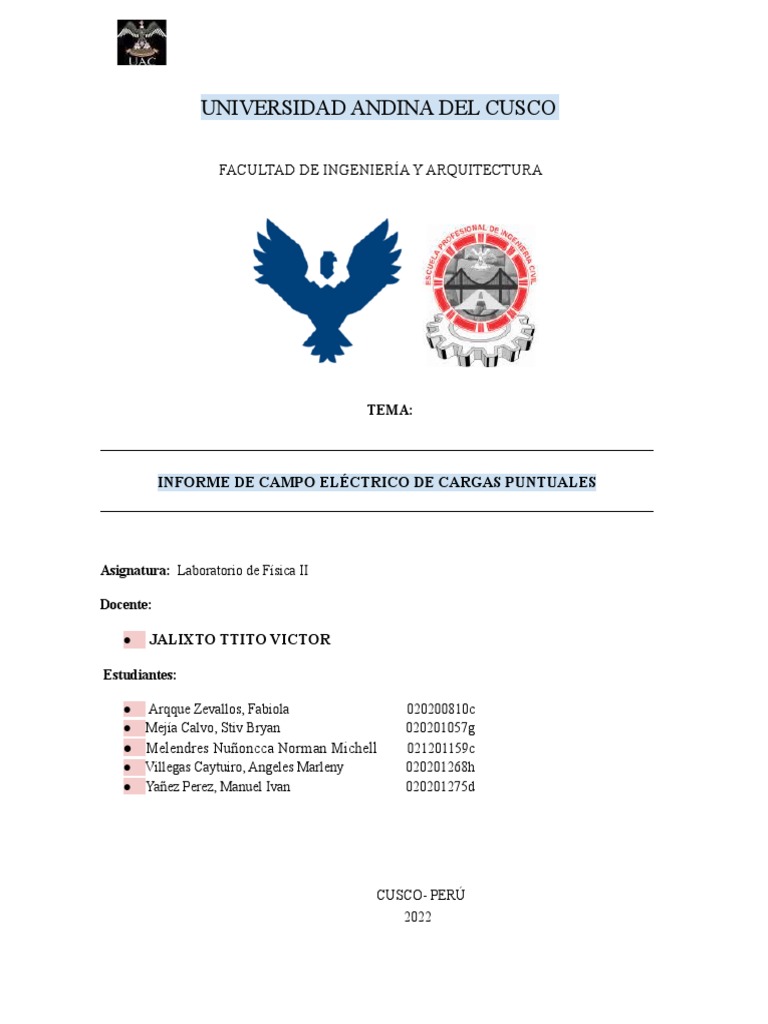

UNIVERSIDAD ANDINA DEL CUSCO

FACULTAD DE INGENIERÍA Y ARQUITECTURA

TEMA:

INFORME DE CAMPO ELÉCTRICO DE CARGAS PUNTUALES

Asignatura: Laboratorio de Física II

Docente:

● JALIXTO TTITO VICTOR

Estudiantes:

● Arqque Zevallos, Fabiola 020200810c

● Mejía Calvo, Stiv Bryan 020201057g
● Melendres Nuñoncca Norman Michell 021201159c
● Villegas Caytuiro, Angeles Marleny 020201268h
● Yañez Perez, Manuel Ivan 020201275d

CUSCO- PERÚ
2022
 UNIVERSIDAD ANDINA DEL CUSCO
DEPARTAMENTO DE MATEMATICA, FISICA, QUIMICA Y ESTADISTICA
LABORATORIO DE FISICA II
CUSCO – PERÚ

PRACTICA DE LABORATORIO N° 04
CAMPO ELÉCTRICO DE CARGAS
PUNTUALES

1. OBJETIVO.

Estudiar el campo eléctrico de una distribución de carga discreta.

2. MARCO TEÓRICO.
Intensidad de Campo Eléctrico:

(1-1)

La intensidad del campo eléctrico, en un punto del espacio está relacionado con la fuerza
eléctrica que se ejerce sobre una carga de prueba q colocada en ese punto. En el punto de
coordenadas (x,y) existe una intensidad de campo eléctrico (x, y), sobre la carga de prueba
q colocada en ese punto, se ejerce una fuerza F(x, y) que está dada por:

⃗F ( x , y)=q ⃗E ( x , y) (1-2)

Líneas de campo: Las líneas de campo indican, en cada punto del mismo, el sentido de la
intensidad del campo eléctrico. Las líneas del campo salen si la carga es positiva y entran
si la carga es negativa.

Diferencia de potencial eléctrico: El potencial eléctrico es proporcional a la energía

potencial que existe en un campo eléctrico. La diferencia de potencial eléctrico entre dos
puntos próximos está dada por:

V =−∫⃗E·d l⃗ (1-3)

La intensidad del campo eléctrico en el punto P(x,y,z) está dado por: el cual puede
expresarse en función del potencial eléctrico:

4
 UNIVERSIDAD ANDINA DEL CUSCO
DEPARTAMENTO DE MATEMATICA, FISICA, QUIMICA Y ESTADISTICA LABORATORIO DE FISICA II

Superficies equipotenciales: Un cuerpo cargado genera a su alrededor un campo eléctrico,

dentro del cual se puede encontrar puntos cuyos potenciales son iguales y la unión de esos
puntos vienen a ser superficies equipotenciales.

Conducción eléctrica: Se debe a la existencia de iones generados por un campo eléctrico.

3. EQUIPO.
Software libre de simulación del campo eléctrico.

4. DIAGRAMA DE SIMULACIÓN. I

5. PROCEDIMIENTO.

1. Ingresar al siguiente link:

2. https://phet.colorado.edu/en/simulations/filter?
subjects=physics&sort=alpha&view=grid. O ejecutar directamente el software facilitado por
el profesor.
3. Buscar Charges and Fields. 3.Hacer clic en Charges and Fields.

5
 UNIVERSIDAD ANDINA DEL CUSCO
DEPARTAMENTO DE MATEMATICA, FISICA, QUIMICA Y ESTADISTICA
LABORATORIO DE FISICA II
4. Activar haciendo clic en cada cuadradito
de: Electric field, directión only, voltage,
values, grid.
Tal como se aprecia en el diagrama de
simulación.
5. En la aplicación se muestra
6. Colocar una carga positiva en una
intersección horizontal y vertical, se
convierte en coordenadas (0,0).

(0,0)

6
 UNIVERSIDAD ANDINA DEL CUSCO
DEPARTAMENTO DE MATEMATICA, FISICA, QUIMICA Y ESTADISTICA LABORATORIO DE
FISICA II

7. Medir la intensidad del campo eléctrico y su ángulo correspondiente, utilizando los

sensores en los siguientes puntos: A (4,0); B (1,2); C (0,1.5); D (2,-1.5). completar la tabla
01.

Tabla 01.
PUNTOS E (V/m) ANGULO (α en °)
A (4,0) 2.24 0.00°
B (1,2) 7.35 63.4°
C (0,1.5) 16.3 90.0°
D (2,-1.5) 5.62 -36.8°

B
C

11
 UNIVERSIDAD ANDINA DEL CUSCO
DEPARTAMENTO DE MATEMATICA, FISICA, QUIMICA Y ESTADISTICA LABORATORIO DE
FISICA II

8. Colocar una carga negativa en el punto (4,2).

9. Retirar la carga positiva

8
 UNIVERSIDAD ANDINA DEL CUSCO
DEPARTAMENTO DE MATEMATICA, FISICA, QUIMICA Y ESTADISTICA LABORATORIO DE
FISICA II

10. Medir la intensidad del campo eléctrico generado por la carga negativa puntos
donde se encuentran el sensor. Completar la tabla 02.

Tabla 02.
PUNTOS E (V/m) ANGULO (α en
°)
A 8.90 90.0°
B 3.95 0.6°
C 2.20 7.5°
D 2.20 60.7°

11. Colocar una carga negativa en el punto (3.5, -1.5)m

12. Retirar la carga negativa del punto (4, 2)m

11
 UNIVERSIDAD ANDINA DEL CUSCO
DEPARTAMENTO DE MATEMATICA, FISICA, QUIMICA Y ESTADISTICA LABORATORIO DE
FISICA II

13. Medir la intensidad del campo eléctrico de la carga negativa en los puntos donde
se encuentra el sensor. Completar la tabla 03.

Tabla 03.
PUNTOS E (V/m) ANGULO (α en °)
A 14.3 -108.8°
B 1.96 -54.2°
C 1.70 -40.5°
D 16.7 0.6°

14. Colocar la carga positiva en el punto (0,0) y la carga negativa en el punto (4, 2)

10
 UNIVERSIDAD ANDINA DEL CUSCO
DEPARTAMENTO DE MATEMATICA, FISICA, QUIMICA Y ESTADISTICA LABORATORIO DE
FISICA II

15. Medir la intensidad del campo eléctrico de las tres cargas en los puntos donde se
encuentra el sensor. Completar la tabla 04.

Tabla 04.
PUNTOS E (V/m) ANGULO (α en
°)
A 4.83 -121.0°
B 9.85 30.4°
C 16.2 77.5°
D 21.9 -2.6°

11
16. Medir la distancia de las cargas entre los sensores distribuidos respectiva- mente. Completar la
tabla 05.
.

Tabla 05.
DISTANCIA DE LA DISTANCIA DE LA DISTANCIA DE LA
PUNTO
CARGA POSITIVA CARGA NEGATIVA CARGA
S (0,0) (m) (4,-2) (m) NEGATIVA (3.5,-
1.5) (m)
A 2.004 0.942 0.805
B 1.093 1.509 2.143
C 0.727 2.016 2.311
D 1.272 1.966 0.735

17.- Colocar una carga positiva en el extremo derecho de la pantalla y mover hacia la carga
positiva, anotar lo que observa.
Primero: El sensor “A” va aumentado su campo eléctrico, al igual que su grado de inclinación, a
medida que se acerca la carga positiva.
Segundo: El sensor “B” vaya disminuyendo su campo eléctrico hasta cierto punto, después
este se incrementa muy rápido y en todo momento hasta estar debajo del sensor, el grado de
inclinación va incrementándose.

12
 Tercero: Podemos observar que el sensor “C” tiene el mismo comportamiento que el sensor “B”
Cuarto: Se puede apreciar que el grado de inclinación va creciendo en todo momento, hasta
que la carga positiva esté perpendicular al sensor “D”. Por otro lado, se observa que el campo
eléctrico va disminuyendo hasta que la carga positiva este lo suficientemente cerca para que
ocurra lo contrario (aumento del campo eléctrico)

18.- Colocar una carga negativa en el extremo derecho de la pantalla y mover hacia la carga
positiva anotar lo que observa

Se observa que el sensor “A” va disminuyendo su campo eléctrico y mientras más cerca este
la carga negativa del sensor, su campo aumentará muy rápido, además que su ángulo de
inclinación, se reducirá conforme la carga se acerque, hasta que pasa el sensor “A” pasará lo
contrario
Y así podemos decir que el comportamiento de la carga negativa al acercarse a la carga positiva,
generará un comportamiento opuesto a cuando se tenía otra carga positiva acercándose a la carga
positiva inicial.

13
5.- ANÁLISIS DE DATOS.

5.1 Calcular la intensidad del campo eléctrico generado por las tres cargas utilizadas en
los puntos A, B, C y D. Utilizando la formula

(1-5)

12
13
5.2 Comparar los resultados con los datos medidos en la simulación.

12
 5.3 Mostrar la configuración del campo eléctrico con las tres cargas (foto)

5.4 Explicar lo observado en los pasos 17 y 18.

Se observó que la carga mientras más cerca este de otra, ya sea negativa o positiva,
el campo magnético será mucho mayor, pero el ángulo de inclinación dependerá de
cómo es la carga (+ o -). Si una carga negativa se acerca a una positiva, el campo
magnético cerca de la carga positiva será mayor en cuanto más se acerque este.

6. CONCLUSIONES
 Al realizar el experimento y compararlo con la formula, no mostraron gran diferencia de
resultados, por lo que ambos procedimientos si son correctos.
 Podemos comprobar que el método usando la formula general para calcular el campo
eléctrico es el correcto y lo podemos utilizar al calcular el campo eléctrico producido por
diferentes cargas.
 Comprobamos que las fuerzas de atracción y repulsión de las cargas dependiendo de su
signo y como también depende de la distancia de cada una de ellas para comprobar la
intensidad del campo eléctrico.

7. COMENTARIOS Y SUGERENCIAS.
 Se recomienda realizar el experimento con mucha atención para obtener valores correctos
y no influya a la hora de realizar el cálculo.
 Se recomienda realizar las operaciones matemáticas de campo eléctrico con atención para

13
obtener valores más exactos.
