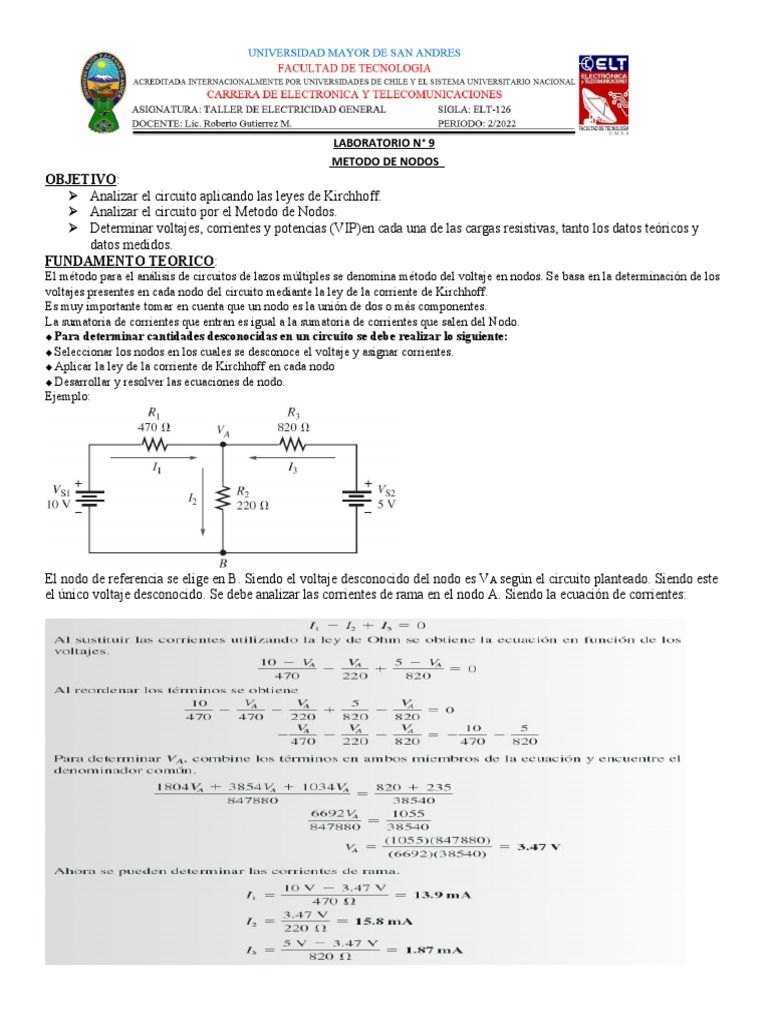

LABORATORIO N° 9

METODO DE NODOS
OBJETIVO:
 Analizar el circuito aplicando las leyes de Kirchhoff.
 Analizar el circuito por el Metodo de Nodos.
 Determinar voltajes, corrientes y potencias (VIP)en cada una de las cargas resistivas, tanto los datos teóricos y
datos medidos.
FUNDAMENTO TEORICO:
El método para el análisis de circuitos de lazos múltiples se denomina método del voltaje en nodos. Se basa en la determinación de los
voltajes presentes en cada nodo del circuito mediante la ley de la corriente de Kirchhoff.
Es muy importante tomar en cuenta que un nodo es la unión de dos o más componentes.
La sumatoria de corrientes que entran es igual a la sumatoria de corrientes que salen del Nodo.
◆ Para determinar cantidades desconocidas en un circuito se debe realizar lo siguiente:
◆ Seleccionar los nodos en los cuales se desconoce el voltaje y asignar corrientes.
◆ Aplicar la ley de la corriente de Kirchhoff en cada nodo
◆ Desarrollar y resolver las ecuaciones de nodo.
Ejemplo:

El nodo de referencia se elige en B. Siendo el voltaje desconocido del nodo es V A según el circuito planteado. Siendo este
el único voltaje desconocido. Se debe analizar las corrientes de rama en el nodo A. Siendo la ecuación de corrientes:
MATERIALES:
-1 Multímetro digital.
-1 Proto board.
- Dos fuente de tensión continúa.
-6 Resistencias fijas
- Conectores
CIRCUITOS:
R1 B R2
+88.8 +88.8
mA 600 mA 220
+88.8

+88.8
Volts

Volts
BAT1 BAT2
10 V 20 V

+88.8
Volts
+88.8
Volts

R3 R4
A +88.8 +88.8 C
mA 1000 mA 47
V0 = 0
+88.8
Volts
+88.8
Volts

R5 R6
+88.8 +88.8
100 mA 220 mA

Paso 1. Determinar el número de nodos.

Paso 2. Seleccionar un nodo como referencia. Todos los voltajes serán con respecto al nodo de referencia.
Asignar designaciones de voltaje a cada nodo donde el voltaje es desconocido.
Paso 3. Asignar corrientes en cada nodo donde se desconoce el voltaje, excepto en el nodo
de referencia. Las direcciones son arbitrarias.
Paso 4. Aplicar la ley de la corriente de Kirchhoff a cada nodo donde se asignan las corrientes.
Paso 5. Expresar las ecuaciones de corriente en función de voltajes, y resolver las ecuaciones
para determinar los voltajes de nodo desconocidos mediante la ley de Ohm.
CUADROS DE DATOS:
TEORICOS:

N R (Ω) V (v) I (mA) P (mW)

°
1.-
2.-
3.-
4.-
5.-
 6.- 60

MEDIDOS:
N R (Ω) V (v) I (mA) P (mW)
°
1.- 98
2.- 1050
3.-
4.-
5.-
6.-

DETERMINAR MARGEN DE ERROR PORCENTUAL: ENTRE VALORES TEORICOS Y VALORES PRACTICOS:

Valor Teórico – Valor Práctico
Error Relativo Porcentual (ER%) = * 100 =
Valor Teórico

PARA EL INFORME: Resolver el siguiente circuito por el método de Nodos.

OPERACIONES AUXILIARES:

CONCLUSIONES:
