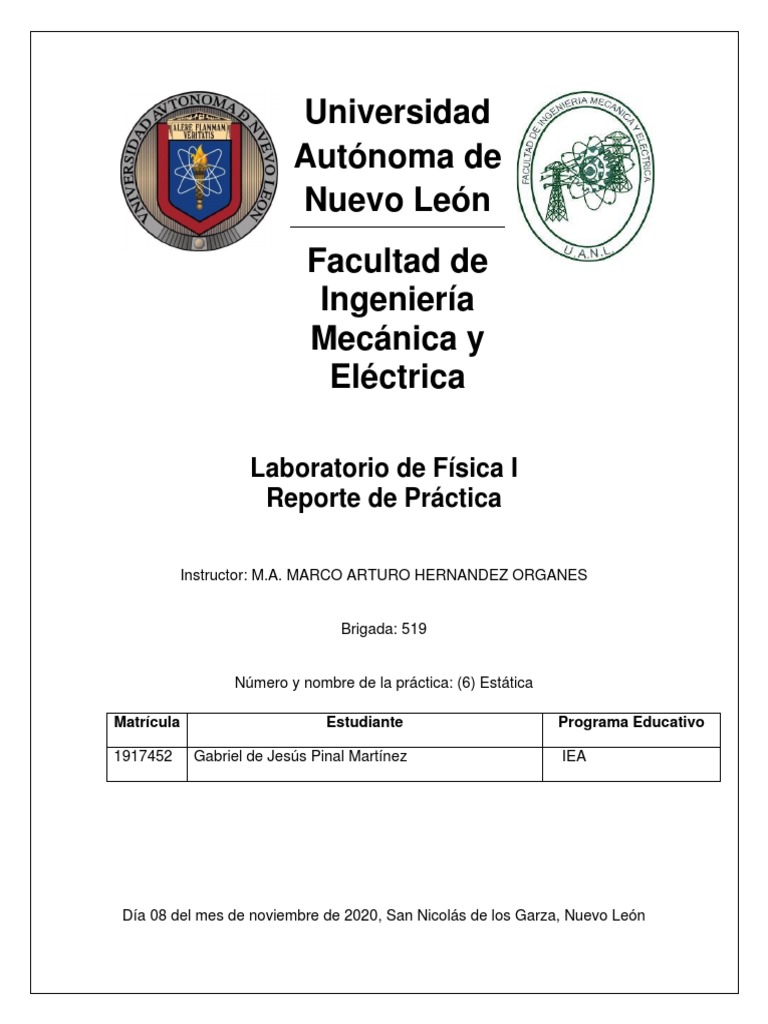

Universidad

Autónoma de
Nuevo León
Facultad de
Ingeniería
Mecánica y
Eléctrica

Laboratorio de Física I
Reporte de Práctica

Instructor: M.A. MARCO ARTURO HERNANDEZ ORGANES

Brigada: 519

Número y nombre de la práctica: (6) Estática

Matrícula Estudiante Programa Educativo

1917452 Gabriel de Jesús Pinal Martínez IEA

Día 08 del mes de noviembre de 2020, San Nicolás de los Garza, Nuevo León
Objetivo:

El estudiante calculará la magnitud y la dirección de la fuerza equilibrante, de un

sistema de 2 fuerzas aplicadas a un cuerpo y comprobará experimentalmente sus
resultados obteniendo una diferencia no mayor del 20%.

Introducción:

Muchas veces es la práctica ingenieril es necesario calcular estructuras para lograr

su equilibrio estático. En algunos casos se trata de estructuras complejas como
puentes o torres. En otros casos pueden ser estructuras más simples como un
cuerpo de dimensiones pequeñas. Se pueden aplicar dos modelos para el cálculo:

Modelo de Partícula

Modelo de Cuerpo Rígido

Marco teórico:

La Estática estudia las condiciones de equilibrio de los cuerpos sometidos a

diversas fuerzas. Al tratar la Tercera Ley de Newton, se menciona la palabra
reacción al resumirse esa Ley en la expresión: “A toda acción corresponde una
reacción igual y opuesta”. Se dice que no se trata de dos fuerzas que se equilibran
porque no son fuerzas que obren sobre el mismo cuerpo, sin embargo, hay
ocasiones en que las fuerzas efectivamente están en equilibrio. En Estática se usa
con frecuencia la palabra “reacción” al hablar de cuerpos en equilibrio, como cuando
se coloca un peso en una viga puesta horizontalmente. Pero además de tener en
consideración en este factor, hay que tomar en cuenta que el efecto de la fuerza
sobre el cuerpo rígido de pende también de su punto de aplicación, esto se refiere
a los momentos de las fuerzas con respecto a un punto, considerando que la suma
de todos estos debe de ser igual a cero, deben de estar en “equilibrio” para que se
cumpla lo antes mencionado. La Estática es la parte de la física que estudia los
cuerpos sobre los que actúan fuerzas y momentos cuyas resultantes son nulas, de
forma que permanecen en reposo o en movimiento no acelerado. El objeto de la
estática es determinar la fuerza y el momento resultantes de todas las fuerzas que
actúan sobre un cuerpo para poder establecer sus condiciones de equilibrio. La
estática de fluidos estudia el equilibrio de gases y líquidos. A partir de los conceptos
de densidad y de presión se obtiene la ecuación fundamental de la hidrostática, de
la cual el principio de Pascal y el de Arquímedes pueden considerarse
consecuencias. El hecho de que los gases, a diferencia de los líquidos, puedan
comprimirse hace que el estudio de ambos tipos de fluidos tenga algunas
características diferentes. En la atmósfera se dan los fenómenos de presión y de
empuje que pueden ser estudiados de acuerdo con los principios de la estática de
gases. Se entiende por fluido un estado de la materia en el que la forma de los
cuerpos no es constante, sino que se adapta a la del recipiente que los contiene. La
materia fluida puede ser trasvasada de un recipiente a otro, es decir, tiene la
capacidad de fluir. Los líquidos y los gases corresponden a dos tipos diferentes de
fluidos. Los primeros tienen un volumen constante que no puede mortificarse
apreciablemente por compresión. Se dice por ello que son fluidos incompresibles.
Los segundos no tienen un volumen propio, sino que ocupan el del recipiente que
los contiene; son fluidos compresibles porque, a diferencia de los líquidos, sí pueden
ser comprimidos. El estudio de los fluidos en equilibrio constituye el objeto de la
estática de fluidos, una parte de la física que comprende la hidrostática o estudio de
los líquidos en equilibrio, y la aerostática o estudio de los gases en equilibrio y en
particular del aire. Todos los líquidos pesan, por ello cuando están contenidas en un
recipiente las capas superiores oprimen a las inferiores, generándose una presión
debida al peso. La presión en un punto determinado del líquido deberá depender
entonces de la altura de la columna de líquido que tenga por encima de él.

La estática proporciona, mediante el empleo de la mecánica del sólido rígido,

solución a los problemas denominados isostáticos. En estos problemas, es
suficiente plantear las condiciones básicas de equilibrio, que son:

El resultado de la suma de fuerzas es nulo.

El resultado de la suma de momentos respecto a un punto es nulo.

Estas dos condiciones, mediante el álgebra vectorial, se convierten en un sistema

de ecuaciones; la resolución de este sistema de ecuaciones es la solución de la
condición de equilibrio.

Existen métodos de resolución de este tipo de problemas estáticos mediante

gráficos, heredados de los tiempos en que la complejidad de la resolución de
sistemas de ecuaciones se evitaba mediante la geometría, si bien actualmente se
tiende al cálculo por ordenador. Para la resolución de problemas hiperestáticos
(aquellos en los que el equilibrio se puede alcanzar con distintas combinaciones de
esfuerzos) es necesario considerar ecuaciones de compatibilidad. Dichas
ecuaciones adicionales de compatibilidad se obtienen mediante la introducción de
deformaciones y tensiones internas asociadas a las deformaciones mediante los
métodos de la mecánica de sólidos deformables, que es una ampliación de la
mecánica del sólido rígido que, además, da cuenta de la deformabilidad de los
sólidos y sus efectos internos.
Existen varios métodos clásicos basados en la mecánica de sólidos deformables,
como los teoremas de Castiglione o las fórmulas de Navier-Bresse.

Suma de fuerzas: Cuando sobre un cuerpo o sólido rígido actúan varias fuerzas que
se aplican en el mismo punto, el cálculo de la fuerza resultante resulta trivial: basta
sumarlas vectorialmente y aplicar el vector resultante en el punto común de
aplicación. Sin embargo, cuando existen fuerzas con puntos de aplicación diferentes
es necesario determinar el punto de aplicación de la fuerza resultante. Para fuerzas
no paralelas esto puede hacerse sumando las fuerzas dos a dos. Para ello se
consideran dos de las fuerzas trazan rectas prolongando las fuerzas en ambos
sentidos y buscando su intersección. Esa intersección será un punto de paso de la
fuerza suma de las dos. A continuación, se substituyen las dos fuerzas por una única
fuerza vectorial suma de las dos anteriores aplicada en el punto de intersección.
Esto se repite n-1 veces para un sistema de n fuerzas y se obtiene el punto de paso
de la resultante. La estática abarca el estudio del equilibrio tanto del conjunto como
de sus partes constituyentes, incluyendo las porciones elementales de material. Uno
de los principales objetivos de la estática es la obtención de esfuerzos cortantes,
fuerza normal, de torsión y momento flector a lo largo de una pieza, que puede ser
desde una viga de un puente o los pilares de un rascacielos. Su importancia reside
en que una vez trazados los diagramas y obtenidas sus ecuaciones, se puede
decidir el material con el que se construirá, las dimensiones que deberá tener,
límites para un uso seguro, etc., mediante un análisis de materiales. Por tanto,
resulta de aplicación en ingeniería estructural, ingeniería mecánica, construcción,
siempre que se quiera construir una estructura fija. Para el análisis de una estructura
en movimiento es necesario considerar la aceleración de las partes y las fuerzas
resultantes. El estudio de la Estática suele ser el primero dentro del área de la
ingeniería mecánica, debido a que los procedimientos que se realizan suelen usarse
a lo largo de los demás cursos de ingeniería mecánica.

Estática: parte de la mecánica que estudia el equilibrio de fuerzas.

Fuerza: interacción que ocasiona un cambio en el movimiento de un objeto. Su

unidad: Newton (N).

F = ma

Peso: magnitud de la fuerza gravitacional que actúa sobre un cuerpo. Su unidad:

Newton (N).

w = mg
 Formulas:

∑ 𝐹𝑥 = 0 ∑ 𝐹𝑦 = 0

𝐹1𝑥 + 𝐹2𝑥 − 𝐹3𝑥 = 0 𝐹1𝑦 + 𝐹2𝑦 − 𝐹3𝑦 = 0

𝐹1𝑐𝑜𝑠∅ + 𝐹2𝑐𝑜𝑠∅ = 𝐹3𝑥 𝐹1𝑠𝑖𝑛∅ + 𝐹2𝑠𝑖𝑛∅ = 𝐹3𝑦

𝐹3𝑦
∅3 = tan−1 (𝐹3𝑥 ) + 180º

𝐹3 = √(𝐹3𝑥)2 + (𝐹3𝑦)2 = ? 𝑁

𝐹3
𝑚3 = = ? 𝑘𝑔
𝑔

HIPOTESIS Planteamiento de la hipótesis

CASO 1 Se estima que en el caso 1 la masa sea en un intervalo de 1.3-1.4 kg

CASO 2 Se espera que en el caso 2 el Angulo sea un numero relacionado en el

tercer cuadrante

CASO 3 Se espera que la fuerza sea de 2.9 N

CASO 4 Se espera que la masa sea en un intervalo 0.30-0.40 kg

 MATERIALES Y APARATOS:

Simuladores:

Datos, tablas:

DATOS

Casos m1 F1 ∅1 m2 F2 ∅2

1 100 g 0.98 N 0º 100 g 0.98 N 90º

2 150 g 1.47 N 0º 150 g 1.47 N 120º

3 150 g 1.47 N 0º 250 g 2.45 N 85º

4 250 g 2.45 N 0º 150 g 1.47 N 85º

 F

RESULTADOS

Casos F3 ∅𝟑 m3

1 1.38 N 225° 0.1408 kg / 140.8 g

2 1.46 N 240° 0.1489 kg / 148.9 g

3 2.96 N 235.4° 0.3020 kg / 302 g

4 2.95 N 209.6° 0.3010 kg / 301 g

Conclusiones:

1. Concluya sobre la comparación entre el valor teórico y el valor

experimental de la fuerza equilibrante de su sistema. ¿Se cumplió la
hipótesis planteada? Se noto una diferencia no muy diferente entre ambos
resultados, pero si un poco mas preciso. Si las hipótesis se cumplieron
gracias a los resultados obtenidos.

2. Valore los errores de las mediciones experimentales y su influencia en

las posibles discrepancias entre teoría y experimento. En la mayoría de
los casos hay una diferencia entre los resultados experimentales respecto a
los teóricos debido a que algunos son mas precisos o más exactos como los
experimentales debido a que sus medidas son más exactas.

3. ¿Puede proponer algún otro esquema de fuerzas para equilibrar las dos
fuerzas F1 y F2 aplicadas sobre el cuerpo?

Fx

Fy

4. ¿Se aplicó la segunda Ley de Newton en esta práctica de laboratorio?

Si en la sumatoria de fuerzas, un ejemplo en la vida cotidiana para que esto
quede mas claro seria cuando Tenemos dos cajas: una de 15 kg. y otra de
50 kg. Si les aplicamos la misma cantidad de fuerza para moverlas, la primera
caja se moverá más rápido. Pero si queremos que las dos cajas se desplacen
a la misma velocidad, tendremos que aplicar más fuerza a la caja más
pesada.
5. Si las dimensiones del cuerpo fueran mayores, ¿se resolvería el
problema de equilibrio en la misma forma?
Si pues las formulas siguen siendo las mismas
 H Se acepta Se rechaza Argumentos

H1 La masa fue de 0.1408 kg

H2 El ángulo fue de 240°

H3 La fuerza resultante arrojo el

resultado de 2.96 N

H4 La masa obtenida fue de 0.30 kg

Bibliografías:

Tello Huerta, N. (s. f.). 5.3.- ESTATICA - FISICA. FISICA I. Recuperado 6 de

noviembre de 2020, de https://sites.google.com/site/fisicacbtis162/in-the-news/5-3-
--estatica

estática. (2012b, febrero 13). La ciencia física. Recuperado 6 de noviembre de 2020

https://fisicagrado11ciencias.wordpress.com/estatica/

SERWAY, JEWETT. (2019). FÍSICA Para ciencias e ingeniería: Vol. VOLUMEN 1

(DÉCIMA EDICIÓN ed.). CENGAGE.
