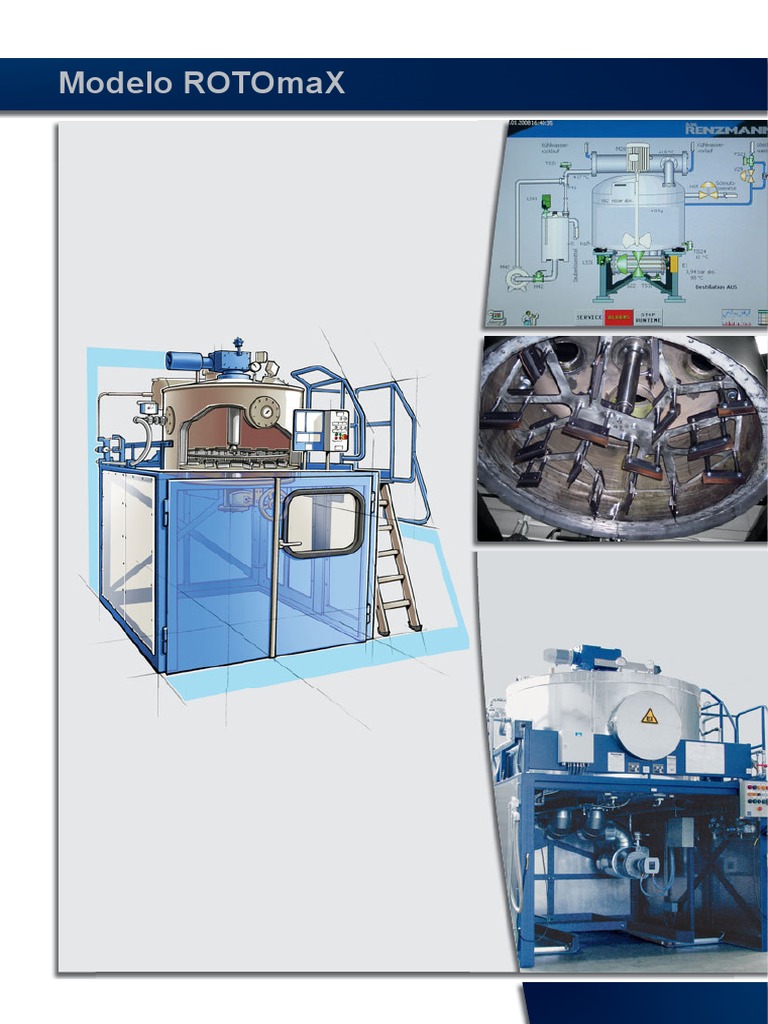

Modelo ROTOmaX

9
Modelo ROTOmaX 15-110
Instalación de
ROTOmaX 15 ROTOmaX 20 ROTOmaX 30 ROTOmaX 50 ROTOmaX 75 ROTOmaX 110
destilación
Volumen de llenado aprox. 50 l - 250 l aprox. 50 l - 250 l aprox. 70 l - 400 l aprox. 130 l - 650 l aprox. 200 l - 1000 l aprox. 300 l - 1500 l
Volumen de la caldera aprox. 450 l aprox. 450 l aprox. 750 l aprox. 1300 l aprox. 2000 l aprox. 3000 l
Potencia de destilación * aprox. 45-90 l/h aprox. 60-120 l/h aprox. 90-180 l/h aprox. 150-300 l/h aprox. 225-450 l/h aprox. 330-660 l/h
Consumo de agua
aprox. 1,3 m³/h aprox. 1,7 m³/h aprox. 2,5 m³/h aprox. 4,3 m³/h aprox. 6,5 m³/h aprox. 9,5 m³/h
de refrigeración **
Potencia calorífica 15 kW 20 kW 30 kW 50 kW 75 kW 110 kW
Peso ** 2200 kg 2300 kg 2500 kg 2700 kg 3100 kg 3300 kg

An x Al x P An x Al x P An x Al x P An x Al x P An x Al x P An x Al x P
Dimensiones mm *** 1450x3000x1900 1450x3000x1900 1650x3100x2100 1950x3200x2600 2250x3300x2900 2550x3400x3200
Espacio 7500x3900x5500
6000x3400x4000 6000x3400x4000 6000x3500x4500 6500x3600x4600 7000x3800x5200
necesario mm ****
Dimensiones de 2700x2900x3300
1700x2200x2000 1700x2200x2000 1800x2400x2300 2100x2600x2700 2400x2850x3000
introducción mm
* La potencia depende del disolvente
** En caso de usar agua de la red pública, dependiendo de la temperatura del agua y del punto de ebullición del disolvente,
es posible un circuito de refrigeración cerrado sin consumo de agua.
*** Versión básica sin accesorios, sin depósito
**** Espacio necesario aprox. con 2 depósitos

Volumen de suministro ROTOmaX: Accesorios:

• Caldera de destilación cilíndrica y her-
mética al vacío que consta de cúpula
aislada (acero fino) con suelo calenta-
dor protegido en el inferior (acero nor-
mal)
• Suelo calentador llano aislado para
calentamiento con vapor (máx. 10 bar,
185°C), que consta de placa de doble
pared, garantiza una transferencia de
calor muy buena, potencia calorífica
completa independientemente del nivel
de llenado en la caldera de destilación
• Generador de valor en el suelo calen-
tador protegido, suministro de energía
mediante corriente eléctrica, vapor o
aceite térmico. Calentamiento directo
alternativo del suelo mediante vapor o
agua caliente
• Condensador refrigerado por agua de
acero finol
• Un agitador con rascadores (rotor)
evita la formación de incrustaciones en
el suelo calefactor, mezcla el material
de destilación y deja libre la tubería de
descarga
• Válvula de descarga resistente a la
suciedad, con actuación neumática
o manual de manera alternativa
• Instalación en bastidor estable con es-
caleras de servicio lateral y plataforma
de observación
• Altura de salida adaptada al contene-
dor de eliminación y/o depósitos de
200 l (en palet), posibilidad de manera
alternativa de alturas especiales
• Mirilla y luz halógena protegida contra
explosiones para la observación del
proceso de destilación
• Finalización automática del proceso de
llenado al alcanzar la cantidad de llena-
do preajustada, supervisión mediante
células de carga que registran el peso
total de la caldera de destilación; para-
da del proceso de llenado mediante la
llave esférica de accionamiento neu-
mático en el tubo de llenado
• Posibilidad de funcionamiento por
cargas o continuo
• Regulación de la temperatura de calen-
tamiento en función de la temperatura
de ebullición
• Control PLC y pantalla con indicacio-
nes de la temperatura de calentamien-
to, cantidad de llenado, cantidad de re-
llenado, cantidad de residuo, cantidad
de disolvente destilado, potencia de
destilación media y horas de servicio
• Monitor en color con representación
gráfica
• Unidad de vacío para la reducción de
las temperaturas de proceso con bom-
ba de vacío de chorro líquido
• Supervisión de temperatura de los resi-
duos para el tratamiento de sustancias
sensibles a la temperatura
• Cubierta/placa de sellado adaptada al
recipiente de eliminación por parte del
cliente, opcionalmente con aspiración
• Cerramiento del área de salida inclui-
da la puerta, junto con aspiración es
posible el montaje de la instalación en
zonas sin protección contra explosión
• Destilación completamente automática
con supervisión de residuos automáti-
ca en depósito de eliminación supervi-
sado por células de carga
• Válvulas térmicas en caso de conexión
a la red de agua urbana/de refrigera-
ción por parte del cliente, están dispo-
nibles de manera opcional aparatos de
agua de refrigeración independientes
con circuito propio.
