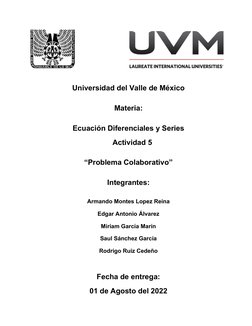

Universidad del Valle de México

Materia:

Ecuación Diferenciales y Series


Actividad 5

“Problema Colaborativo”

Integrantes:

Armando Montes Lopez Reina

Edgar Antonio Álvarez

Miriam García Marín

Saul Sánchez García

Rodrigo Ruiz Cedeño

Fecha de entrega:
01 de Agosto del 2022

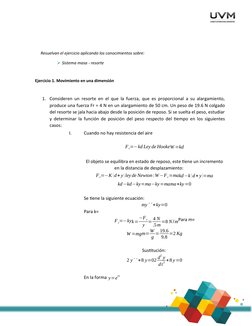

Resuelvan el ejercicio aplicando los conocimientos sobre:

 Sistema masa - resorte

Ejercicio 1. Movimiento en una dimensión

1. Consideren un resorte en el que la fuerza, que es proporcional a su alargamiento,


produce una fuerza Fr = 4 N en un alargamiento de 50 cm. Un peso de 19.6 N colgado
del resorte se jala hacia abajo desde la posición de reposo. Si se suelta el peso, estudiar
y determinar la función de posición del peso respecto del tiempo en los siguientes
casos:
I. Cuando no hay resistencia del aire

F r=−kd Ley de Hooke W =kd

El objeto se equilibra en estado de reposo, este tiene un incremento


en la distancia de desplazamiento:
F r=−K ( d + y ) ley de Newton :W −F r =makd −k ( d + y )=ma
kd −kd−ky=ma−ky =mama+ky =0

Se tiene la siguiente ecuación:


my ´ ´ + ky=0
Para k=
−F r 4 N
F r=−kyk = = =8 N /mPara m=
y .5 m
W 19.6
W =mgm= = =2 Kg
g 9.8

Sustitución:
d2 y
2 y ´ ´ + 8 y=02 2 + 8 y =0
dt

En la forma y=erx

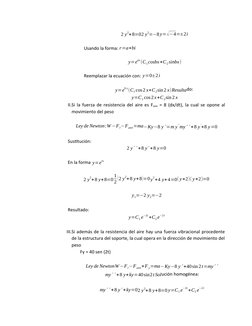

2 y 2+ 8=02 y 2=−8 y= √−4=± 2i

Usando la forma: r =a+bi

ax
y=e (C 1 cosbx +C 2 sinbx)

Reemplazar la ecuación con: y=0± 2 i

y=e (C1 cos 2 x+C 2 sin 2 x) Resultado:


0x

y=C 1 cos 2 x +C 2 sin 2 x


II.Si la fuerza de resistencia del aire es Faire = 8 (dx/dt), la cual se opone al
movimiento del peso

Ley de Newton:W −F r−F aire =ma−Ky−8 y ´=m y ' ' my ´ ´ + 8 y ' +8 y =0

Sustitución:
2 y ´ ´ + 8 y ´ + 8 y=0

En la forma y=erx

1
2 y + 8 y+ 8=0 ( 2 y + 8 y+ 8 )=0 y +4 y+ 4=0( y +2)( y +2)=0
2 2 2
2

y 1=−2 y 2=−2

Resultado:
y=C 1 e−2t +C2 e−2 t

III.Si además de la resistencia del aire hay una fuerza vibracional procedente
de la estructura del soporte, la cual opera en la dirección de movimiento del
peso
Fy = 40 sen (2t)

Ley de NewtonW −F r−F aire + F y =ma −Ky−8 y ´ +40 sin 2 t=my ´ ´


my ´ ´ + 8 y+ ky=40 sin2 t Solución homogénea:

my ´ ´ + 8 y ´+ ky=0 2 y 2+ 8 y+ 8=0 y=C 1 e−2t +C2 e−2 t

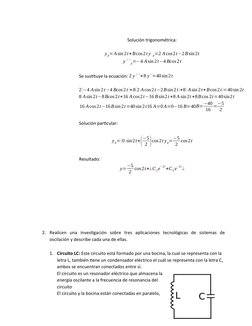

Solución trigonométrica:

y p= A sin 2 t+ B cos 2 t y ´ p=2 A cos 2 t−2 B sin 2t


y ´ ´ p=−4 A sin 2 t−4 Bcos 2 t

Se sustituye la ecuación: 2 y ´ ´ + 8 y ´ =40 sin 2 t

2 (−4 A sin 2 t−4 Bcos 2 t )+ 8 ( 2 A cos 2 t −2 B sin 2 t ) +8 ( A sin 2 t+ B cos 2 t )=40 sin 2t
8 A sin 2 t−8 Bcos 2 t+16 A cos 2 t−16 B sin2 t +8 A sin 2t +8 B cos 2t=40 sin2 t
−40 −5
16 A cos 2 t−16 B sin 2 t =40 sin 2 t16 A=0 A=0−16 B=40 B= =
16 2

Solución particular:

y p= ( 0 ) sin2 t+ ( −52 ) cos 2 t y = −52 cos 2 t


p

Resultado:
−5 −2 t −2 t
y= cos 2 t+¿ C 1 e +C 2 e ¿
2

2. Realicen una investigación sobre tres aplicaciones tecnológicas de sistemas de


oscilación y describe cada una de ellas.

1. Circuito LC: Este circuito está formado por una bocina, la cual se representa con la
letra L, también tiene un condensador eléctrico el cuál se representa con la letra C,
ambos se encuentran conectados entre sí.
El circuito es un resonador eléctrico que almacena la
energía oscilante a la frecuencia de resonancia del
circuito
El circuito y la bocina están conectadas en paralelo,

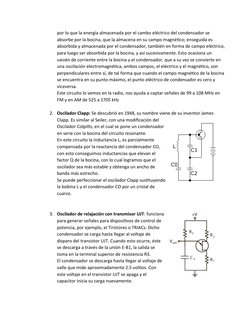

por lo que la energía almacenada por el cambo eléctrico del condensador se
absorbe por la bocina, que la almacena en su campo magnético; enseguida es
absorbida y almacenada por el condensador, también en forma de campo eléctrico,
para luego ser absorbida por la bocina, y así sucesivamente. Esto ocasiona un
vaivén de corriente entre la bocina y el condensador, que a su vez se convierte en
una oscilación electromagnética, ambos campos, el eléctrico y el magnético, son
perpendiculares entre sí, de tal forma que cuando el campo magnético de la bocina
se encuentra en su punto máximo, el punto eléctrico de condensador es cero y
viceversa.
Este circuito lo vemos en la radio, nos ayuda a captar señales de 99 a 108 MHz en
FM y en AM de 525 a 1705 kHz

2. Oscilador Clapp: Se descubrió en 1948, su nombre viene de su inventor James


Clapp. Es similar al Seiler, con una modificación del
Oscilador Colpitts, en el cual se pone un condensador
en serie con la bocina del circuito resonante.
En este circuito la inductancia L, es parcialmente
compensada por la reactancia del condensador CO,
con esto conseguimos inductancias que elevan el
factor Q de la bocina, con lo cual logramos que el
oscilador sea más estable y obtenga un ancho de
banda más estrecho.
Se puede perfeccionar el oscilador Clapp sustituyendo
la bobina L y el condensador CO por un cristal de
cuarzo.

3. Oscilador de relajación con transmisor UJT: funciona


para generar señales para dispositivos de control de
potencia, por ejemplo, el Tiristores o TRIACs. Dicho
condensador se carga hasta llegar al voltaje de
disparo del transistor UJT. Cuando esto ocurre, éste
se descarga a través de la unión E-B1, la salida se
toma en la terminal superior de resistencia R3.
El condensador se descarga hasta llegar al voltaje de
valle que mide aproximadamente 2.5 voltios. Con
este voltaje en el transistor UJT se apaga y el
capacitor inicia su carga nuevamente.

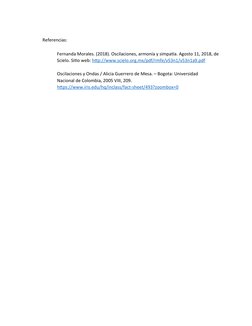

Referencias:

Fernanda Morales. (2018). Oscilaciones, armonía y simpatía. Agosto 11, 2018, de


Scielo. Sitio web: http://www.scielo.org.mx/pdf/rmfe/v53n1/v53n1a9.pdf

Oscilaciones y Ondas / Alicia Guerrero de Mesa. – Bogota: Universidad


Nacional de Colombia, 2005 VIII, 209.
https://www.iris.edu/hq/inclass/fact-sheet/493?zoombox=0
